深入Android系统（十二）Android图形显示系统-1-显示原理与Surface

关于图形显示部分可以参考官网：Graphics

图像显示原理

Linux通常使用Framebuffer来用作显示输出(Framebuffer知识详解在这里)，Framebuffer就是一块内存区域，它通常是显示驱动的内部缓冲区在内存中的映射。

一旦用户进程把图像数据复制到Framebuffer中，显示驱动会一个像素一个像素地扫描整个Framebuffer，并根据其中的值更新屏幕上像素点的颜色。

驱动中这个更新屏幕的动作是固定的，它的周期就是我们常说的刷新率

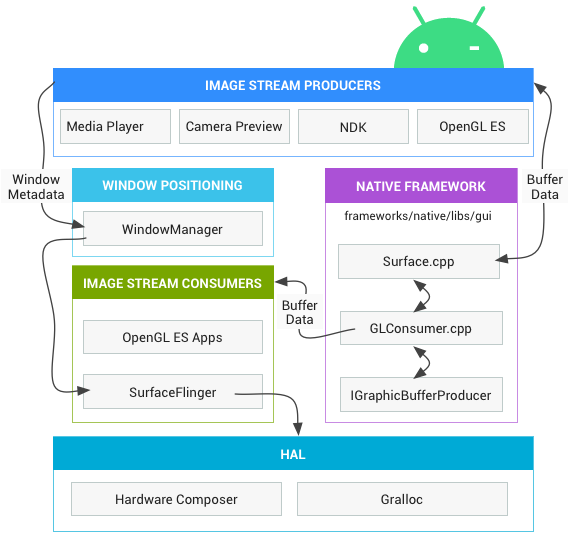

Android关于图像渲染显示的架构图如下：

结合这张图，我们需要重点关注的是：

• Native Framework中的Surface

  • 无论开发者使用什么渲染API，一切内容都会渲染到Surface上
  • Surface中会关联一个BufferQueue用于提供图像数据缓存
  • 大多数客户端使用OpenGL ES或Vulkan渲染到Surface
  • 有些客户端使用Canvas渲染到Surface

• Image Stream Producer的定义是能够生成图形缓冲区以供消耗的任何对象。每个Producer都会关联一个Surface，例如

  • Canvas 2D：Java层主要是通过View中创建的Surface对象来进行操作

    • 该Surface对象会与SurfaceFlinger进行关联，并通过lockCanavas()接口获取Canvas对象
    • lockCanvas()会将CPU渲染程序连接到BufferQueue的生产方，直到Surface被销毁时才会断开连接

  • mediaserver视频解码器：通过MediaPlayer的setSurfaceHolder()接口与SurfaceView中的Surface进行绑定

• 对于Image Stream Consumer来说，主要是SurfaceFlinger，该系统服务会消耗当前可见的Surface，并使用WindowManager中提供的信息将它们合成到显示部分。

  • SurfaceFlinger是可以修改所显示部分内容的唯一服务。SurfaceFlinger使用OpenGL和Hardware Composer 来合成一组Surface。
  • 当应用进入前台时，它会从WindowManager请求缓冲区。然后，WindowManager会从SurfaceFlinger请求layer。
    • layer是surface（包含BufferQueue）和SurfaceControl（包含屏幕框架等层元数据）的组合。
  • SurfaceFlinger创建layer并将其发送至WindowManager。
  • 然后，WindowManager将Surface发送至应用，但会保留SurfaceControl来操控应用在屏幕上的外观。

• Window Positioning中的WindowManager主要是用来控制Window对象

  • Window对象是用来存放View对象的容器，每个Window对象都会关联Surface对象
  • WindowManager监视Window对象的生命周期、输入和焦点事件、屏幕方向、转换、动画、位置、变换、z顺序等
  • 然后将所有Window元数据发送给SurfaceFlinger，SurfaceFlinger利用这些元数据把自己管理的所有Surface组合成layer
  • 然后交给Hardware Composer做进一步处理

• HAL层中的Hardware Composer(HWC)会根据当前硬件来进一步进行缓冲区的组合，它的具体实现依赖于特定的显示设备

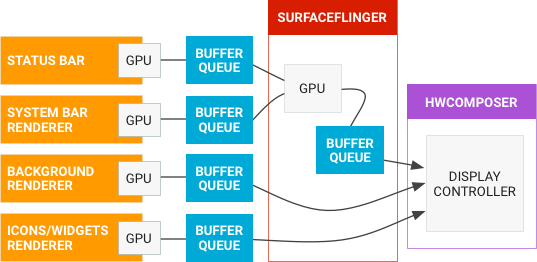

  • 官网关于HWC的数据流如下：

  • SurfaceFlinger作为client向HWC提供一个完整的layer列表，然后询问HWC计划如何处理
  • HWC会将这些layer标记为client合成或者device合成并告知SurfaceFlinger
  • SurfaceFlinger将处理标记为client合成的layer，然后通过BufferQueue传递给HWC
  • 余下的layer由HWC自行处理

网上一篇很有趣的渲染总结(文中有些错误，但瑕不掩瑜)：Android渲染原理

VSYNC信号

前面提到Linux使用Framebuffer来用作显示输出。但是，如果在屏幕更新到一半时，用户进程更新了Framebuffer中的数据，将导致屏幕上画面的上半部分是前一帧的画面，下半部分变成了新的画面。当然这种异常会在下次刷新时纠正过来，但是在用户感知上画面会出现闪烁感

• 针对这种情况，早期的解决方法是使用双缓冲机制，双缓冲就是提供两块Framebuffer，一块用于显示，另一块用于数据更新，数据准备好后，通过ioctl操作告诉显示设备切换用于显示的Framebuffer，这样图像就能快速的显示出来了
• 但是双缓冲并没有完全解决问题，虽然双缓冲切换的速度很快，但是如果切换的时间点不对，在画面更新一半的时候进行切换，还是会出现单缓冲区遇到的闪烁问题
• 当然，可以在底层进行控制，当收到切换请求后内部并不马上执行，而是等到刷新完成后再切换，这样可以完全避免画面重叠的问题
• 但是，这样做会带来新的问题，如果ioctl操作完成后缓冲区没有切换，应用就不能确定何时可以再使用缓存区，只能通过ioctl不停地查询缓冲区状态，直到切换完成。这种CPU主动查询的方式很低效

为此Android让底层固定地发送信号给用户进程，通知进程切换的时机，这样就避免了用户进程主动查询的操作。而这个信号就是VSYNC信号

官方传送门：VSYNC

官方描述如下：VSYNC信号用来同步整个显示流程(Display Pipeline)。显示流程包括app渲染、SurfaceFlinger合成、HWC(硬件渲染)组成

(这部分感觉原文更容易理解)VSYNC synchronizes the time apps wake up to start rendering, the time SurfaceFlinger wakes up to composite the screen, and the display refresh cycle.

VSYNC信号应该由显示驱动产生，这样才能达到最佳效果。但是Android为了能运行在不支持VSYNC机制的设备上，也提供了用软件来模拟产生VSYNC信号的手段

官网描述：通过HWC来产生VSYNC信号，并通过接口回调将事件进行发送（主要是SurfaceFlinger进行事件接收）

基础知识铺垫完成，我们先来看看Surface

Surface

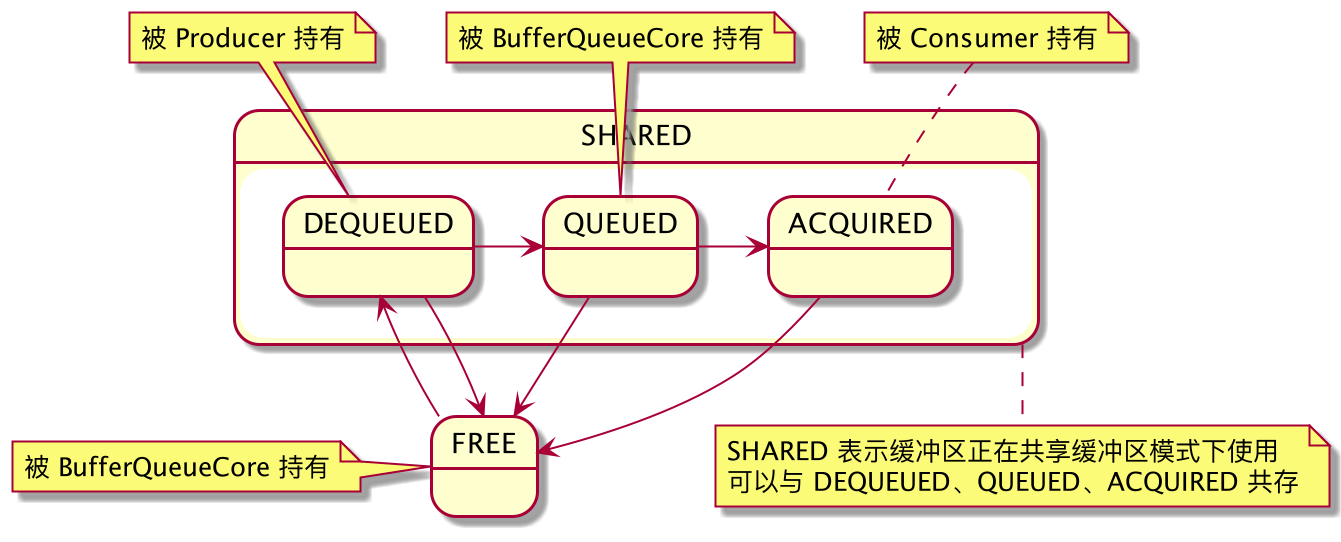

官网对Surface的描述是：A surface is an interface for a producer to exchange buffers with a consumer.

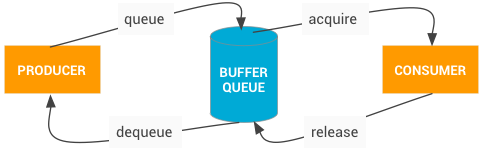

上面描述的是一种生产者-消费者的模式，而Surface充当了中间衔接的角色。

以Activity中UI显示为例：

• 生产者的任务就是把图形绘制在Surface对象上

  • 比较出名的生产者就是SurfaceView组件了

• SurfaceFlinger作为消费者会把所有Surface对应的图像层混合在一起

• 最后消费者将其输出到FrameBuffer中，这样在屏幕上就看到最后合成的图像了

下面我们从Java层开始分析Surface

应用中Surface的创建过程

应用开发中很少直接使用Surface，因为每个Activity中都已经创建好了各自的Surface对象，通常只有一些特殊的应用才需要在Activity之外再去创建Surface，例如相机、视频播放应用。

不过，通常这些应用也是通过创建SurfaceView来使用Surface

需要注意的是，在应用中不能直接去创建一个可用的Surface对象(也可以说直接创建出的对象没什么实际用途)，因为这样创建出的Surface对象和SurfaceFlinger之间没有任何关联。

该如何创见一个可用的Surface对象呢？
我们看下Surface类的定义：

public class Surface implements Parcelable {


    long mNativeObject;
    // 一个无参构造，空实现
    public Surface() {


    }
    public Surface(SurfaceTexture surfaceTexture) {


        if (surfaceTexture == null) {


            throw new IllegalArgumentException("surfaceTexture must not be null");
        }
        mIsSingleBuffered = surfaceTexture.isSingleBuffered();
        synchronized (mLock) {


            mName = surfaceTexture.toString();
            setNativeObjectLocked(nativeCreateFromSurfaceTexture(surfaceTexture));
        }
    }
}

Surface类对外有两个构造方法：

• 一个是无参构造，实现也是空的

  • 注释中说这个主要是给readFromParcel()反序列化用的
  • 那我们看下readFromParcel()方法

  public void readFromParcel(Parcel source) {


      if (source == null) {


          throw new IllegalArgumentException("source must not be null");
      }
      synchronized (mLock) {


          mName = source.readString();
          mIsSingleBuffered = source.readInt() != 0;
          setNativeObjectLocked(nativeReadFromParcel(mNativeObject, source));
      }
  }


• 另一个需要传递SurfaceTexture对象作为参数

  • 这就复杂了，还要准备一个SurfaceTexture对象

聪明的我们会发现，readFromParcel()和new Surface(SurfaceTexture surfaceTexture)都会执行一个setNativeObjectLocked()方法，我们看下方法实现：

    private void setNativeObjectLocked(long ptr) {


        if (mNativeObject != ptr) {


            ...
            mNativeObject = ptr;
            ...
        }
    }

setNativeObjectLocked()方法很简单，只是更新了mNativeObject变量的数值，重点就是参数了：

• setNativeObjectLocked(nativeReadFromParcel(mNativeObject, source));
• setNativeObjectLocked(nativeCreateFromSurfaceTexture(surfaceTexture));

这两个setNativeObjectLocked()方法的调用从参数的命名来看是针对不同数据来源的处理。

看来要看下native的实现了，以nativeReadFromParcel()为例来看下：

static jlong nativeReadFromParcel(JNIEnv* env, jclass clazz,
        jlong nativeObject, jobject parcelObj) {


    Parcel* parcel = parcelForJavaObject(env, parcelObj);
    ...
    android::view::Surface surfaceShim;
    // 解析 Parcel 数据，并填充到 native层 的 Surface对象 surfaceShim
    surfaceShim.readFromParcel(parcel, /*nameAlreadyRead*/true);
    // 将传入的指针转换为 native层 的 Surface对象 self
    sp<Surface> self(reinterpret_cast<Surface *>(nativeObject));
    // 比对 surfaceShim 和 self 中的 Binder 对象 IGraphicBufferProducer
    if (self != nullptr
            && (IInterface::asBinder(self->getIGraphicBufferProducer()) ==
                    IInterface::asBinder(surfaceShim.graphicBufferProducer))) {


        //  判断是同一个 IGraphicBufferProducer ，直接返回当前指针
        return jlong(self.get());
    }
    sp<Surface> sur;
    if (surfaceShim.graphicBufferProducer != nullptr) {


        // IGraphicBufferProducer 不同
        // 且 surfaceShim 的 IGraphicBufferProducer 不为空
        // 创建一个新的 Surface 对象 sur
        sur = new Surface(surfaceShim.graphicBufferProducer, true);
        sur->incStrong(&sRefBaseOwner);
    }
    ...
    // 将 sur 的指针返回给 Java 层
    return jlong(sur.get());
}

到这里我们不难看出

• Java层的Surface对象最重要的数据是mNativeObject变量
  • mNativeObject是一个指针，指向的native层的Surface对象
• native层在判断是否新建Surface对象的逻辑依赖的是IGraphicBufferProducer对象
  • IGraphicBufferProducer对象是一个Binder引用对象

那么接下来我们重点就是这个IGraphicBufferProducer了。

我们先看下native层中Surface类的继承关系：

class Surface
    : public ANativeObjectBase<ANativeWindow, Surface, RefBase>

ANativeObjectBase的定义如下：

template <typename NATIVE_TYPE, typename TYPE, typename REF,
        typename NATIVE_BASE = android_native_base_t>
class ANativeObjectBase : public NATIVE_TYPE, public REF
{

   ...}

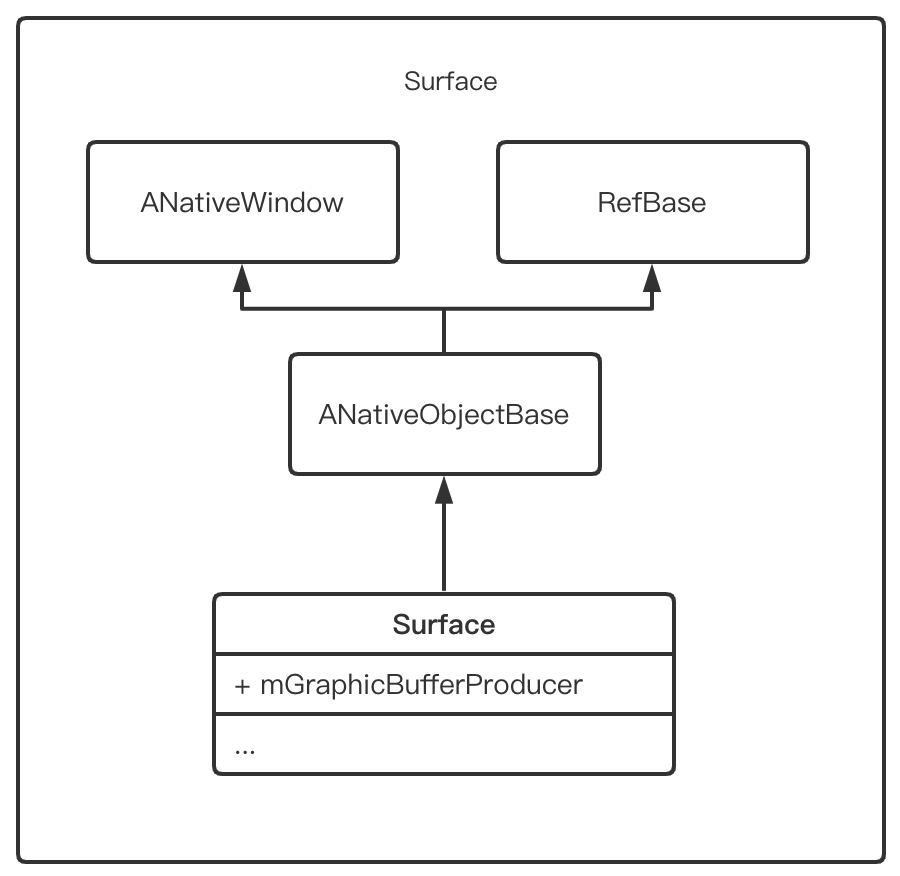

整理成继承关系图就是：

再看下Surface的构造方法：

Surface::Surface(const sp<IGraphicBufferProducer>& bufferProducer, bool controlledByApp)
      : mGraphicBufferProducer(bufferProducer),
        mCrop(Rect::EMPTY_RECT),
        mBufferAge(0),
        ...
        mFrameEventHistory(std::make_unique<ProducerFrameEventHistory>()) {


        ... // 初始化各种成员变量
}

从构造函数的参数可以看到，native层的Surface将IGraphicBufferProducer对象保存到了mGraphicBufferProducer变量中。

暂时还是不清楚mGraphicBufferProducer哪里来的，我们去WMS中看看

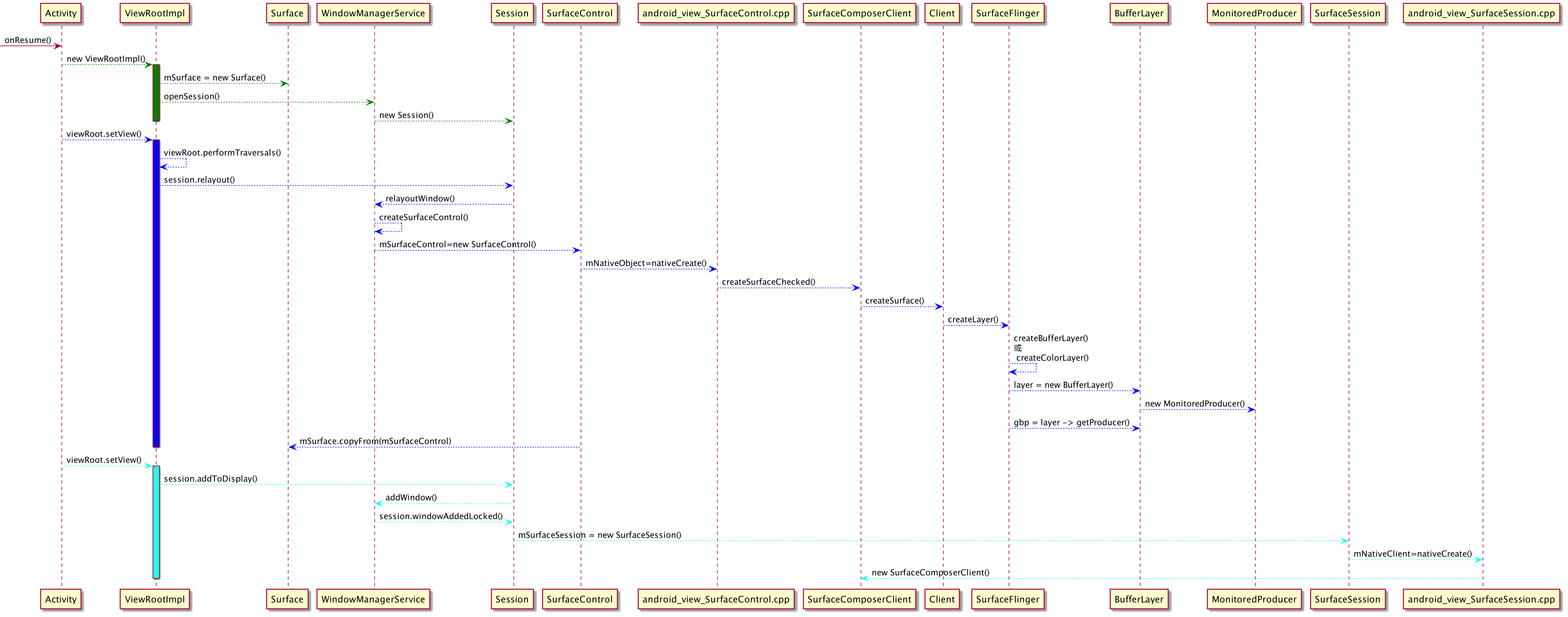

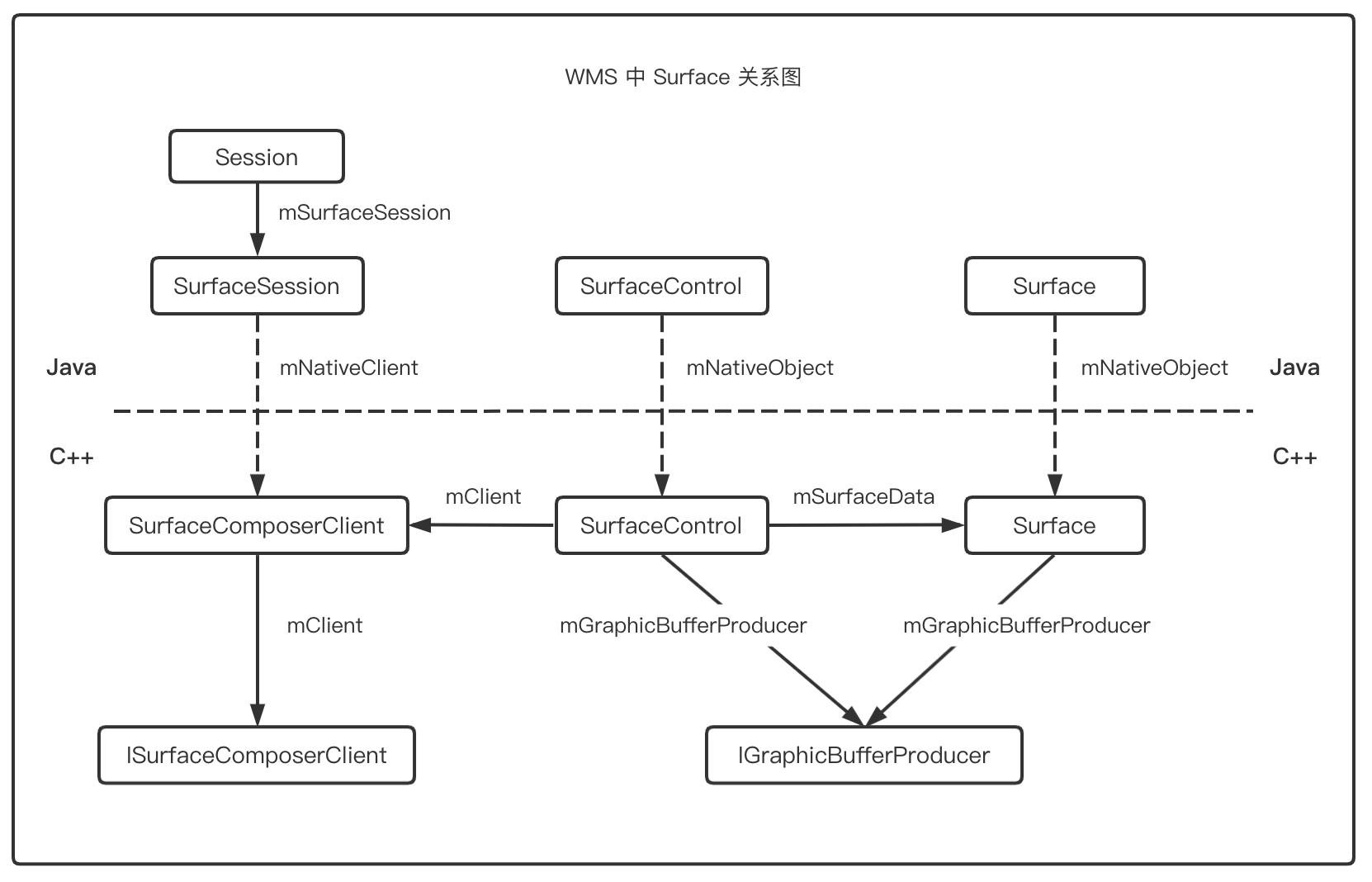

WMS中Surface的创建过程

此处要从Activity的onResume()生命周期说起

onResume()到WMS.relayoutWindow()

我们已经知道，当AMS触发onResume()生命周期时会调用到ActivityThread类的handleResumeActivity()方法，代码如下：

    public void handleResumeActivity(...) {


        ...
        // 此处会触发 onResume 声明周期回调
        final ActivityClientRecord r = performResumeActivity(token, finalStateRequest, reason);
        ...
        ViewManager wm = a.getWindowManager();
        ...// 省略很多 Window 处理逻辑
        wm.addView(decor, l);
        ...
    }

从方法中可以看到，执行完onResume()后调用了ViewManager的addView(decor, l)方法

知识点：在onResume方法调用后才真正进行View的添加

ViewManager是一个接口类，真正的实现类是WindowManagerImpl，addView()方法实现也很简单：

    public void addView(...) {


        applyDefaultToken(params);
        mGlobal.addView
