如何绘制业务架构图 — 1. 概述

架构设计、功能设计和数据设计，是软件设计过程中三个不同层次的设计工作。其中业务架构的设计又是系统整体规划中最重要的基础工作，后续所有的设计和开发等工作都是基于对业务架构的展开，从业务架构的设计成果中可以获得业务逻辑、功能需求、数据关系等重要信息，表达业务架构的主要方法就是使用业务架构图。
表达准确的业务架构图，应该不用说明（或少许的介绍），观者就可以自己从图上读出你要传递的意图、逻辑。

什么是业务架构图呢？
在非软件行业中（如制造业、建筑业务等），设计意图传递、加工制造的依据等都是设计图纸，下面通过对比这些成熟行业的表达方式，来理解业务架构图的作用和绘制方法。

【例1】建筑行业：建筑设计三视图

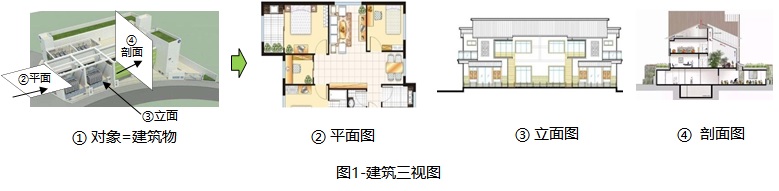

在建筑行业，设计师使用最多的就是三种基本图形，称之为“建筑三视图”，见图1。
以①的建筑物（三维图）为例，三个基本图形分别为：平面图、立面图、剖面图。通常看到了这三种图形后，观者大体上就可以理解建筑的基本构成了。

建筑三视图的说明如下
②平面图：它是对①建筑物从某个高度“沿水平面一刀”，露出横断面，然后从鸟瞰的视角从上向下看，表达的是建筑平面形状、内部布局、与周边的关系等（有买房或租房经验的人一定都看过此图）。
③立面图：它是站在①建筑物的对面看，表达的是建筑的外立面形状。
④剖面图：它是将①建筑物的某个位置上“纵向切一刀”，去掉后一半后，观看剩下的另一半的内部情况，它表达的是建筑物的内部各层之间的关系。

【例2】制造行业：机械设计三视图
在机械制造行业，设计师使用的最多是三种基本图形，称之为“机械三视图”，见图2。
以①的机械零件（三维图）为例，三个基本图形分别为：前视图、侧视图、俯视图，通常看到了这三种图形后，观者大体上就
