kubernetes k8s容器云备份容灾软件系统

1. 云原生灾备行业背景介绍

以容器和K8s为基础的云原生技术是企业IT发展的大势所趋

据CNCF调查显示,94%的中国用户已开始使用容器,其中68%的用户已将容器用于生产

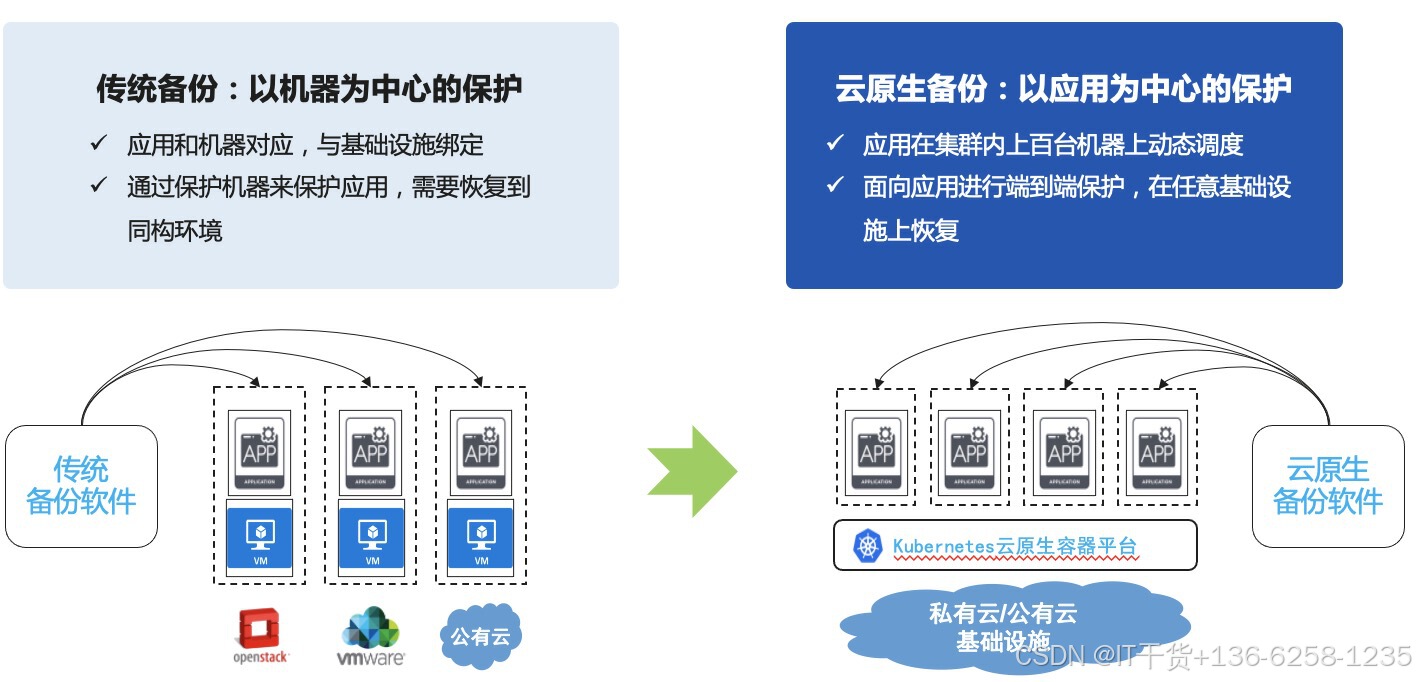

2. 传统备份工具和方案不适用于云原生环境

3. 数据管家YS1000简介

Y企业级Kubernetes备份容灾软件系统,为企业提供核心容器应用在多云架构下的备份恢复、应用迁移及容灾保护服务。

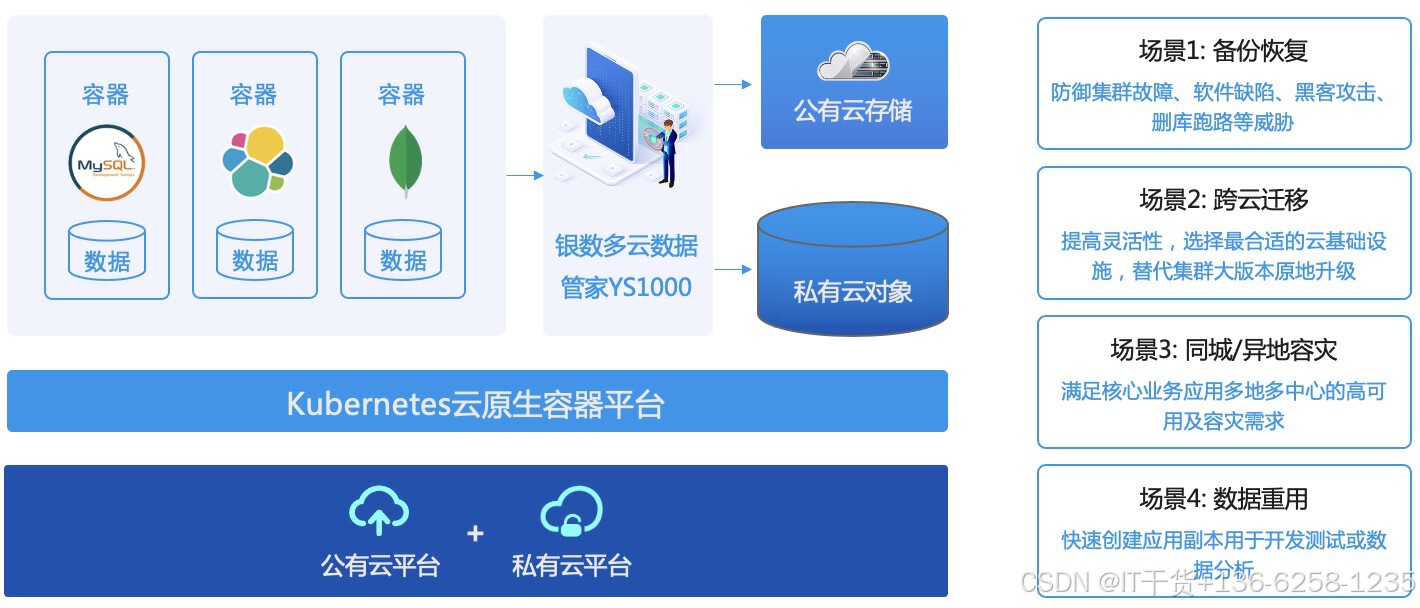

YS1000简介
​​​

4. 客户K8S容器备份场景

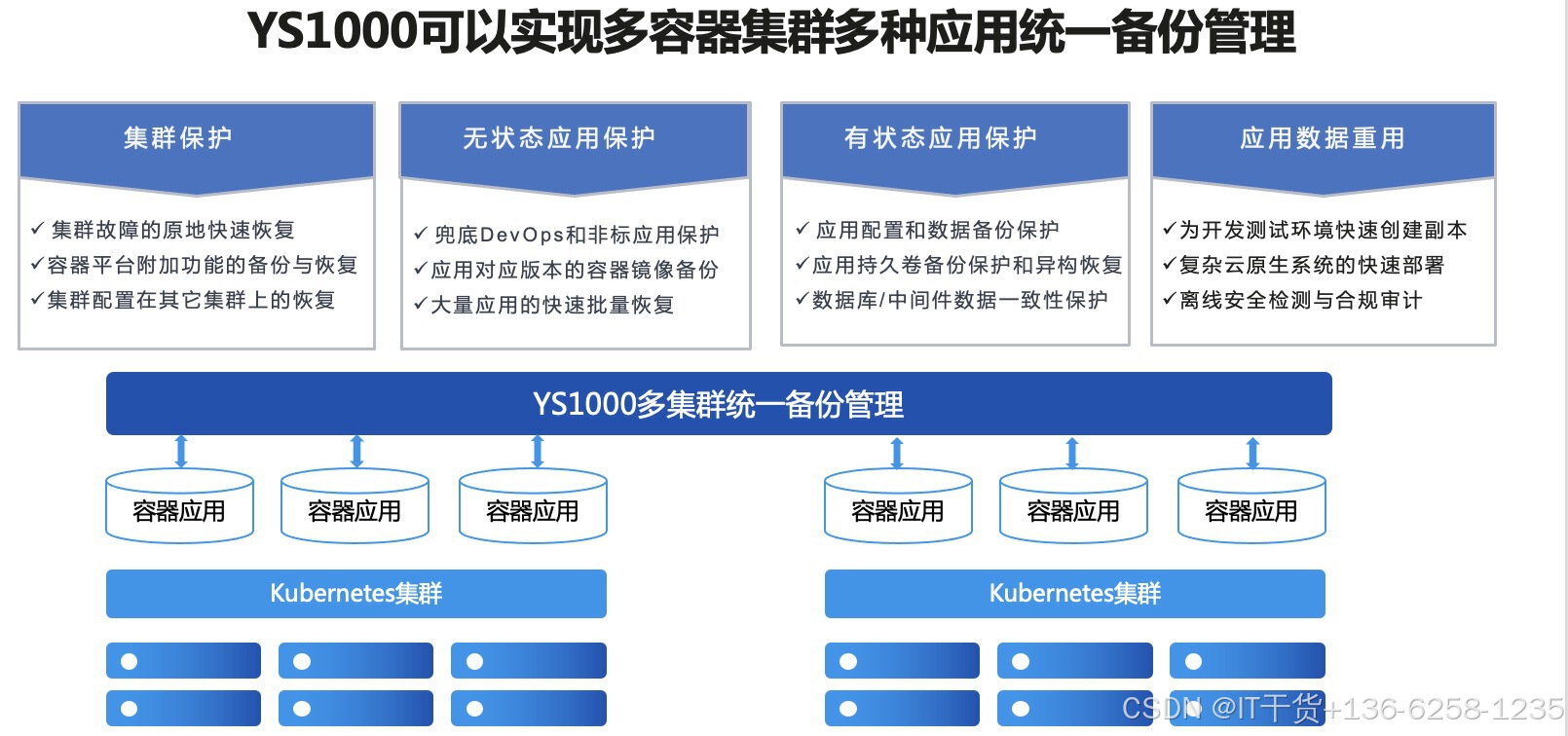

4.1. 多容器集群统一备份管理

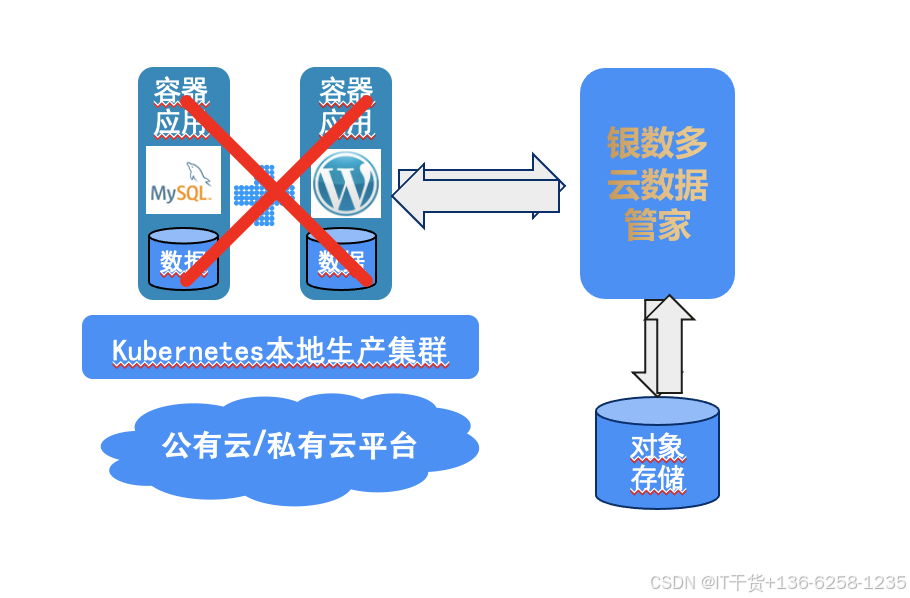

4.2. YS1000本地备份恢复场景

用户可以设置策略将容器应用和数据进行自动备份,当遇到事故时,可以对容器应用和数据进行一键恢复。

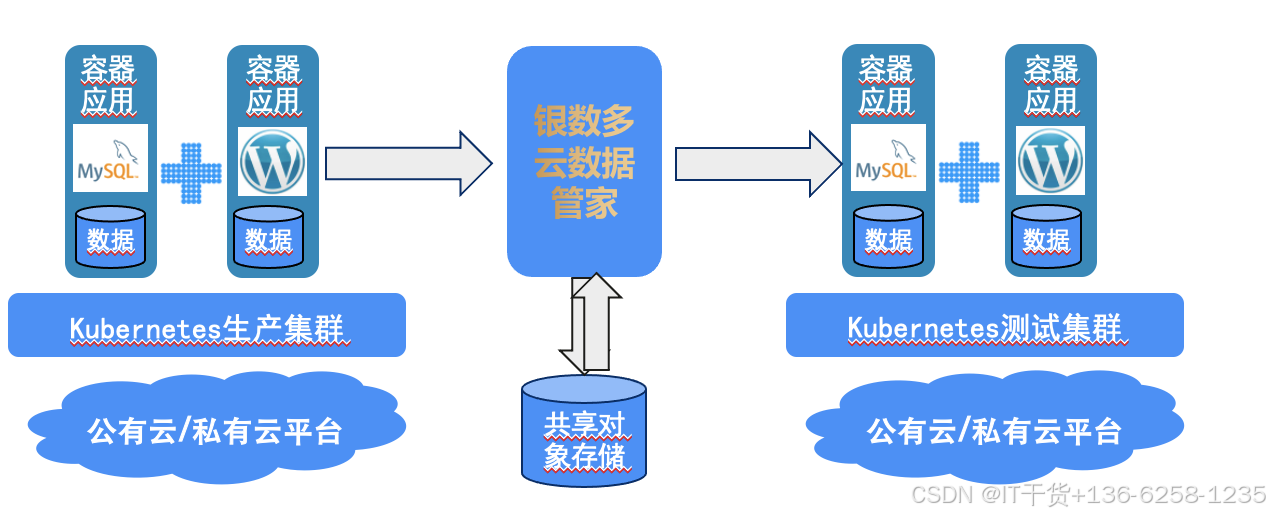

4.3. YS1000本地备份,其它集群恢复场景

用户可以一键将容器应用和数据恢复至另外一个完全异构的Kubernetes集群,如远端灾备集群,或本地测试集群等。

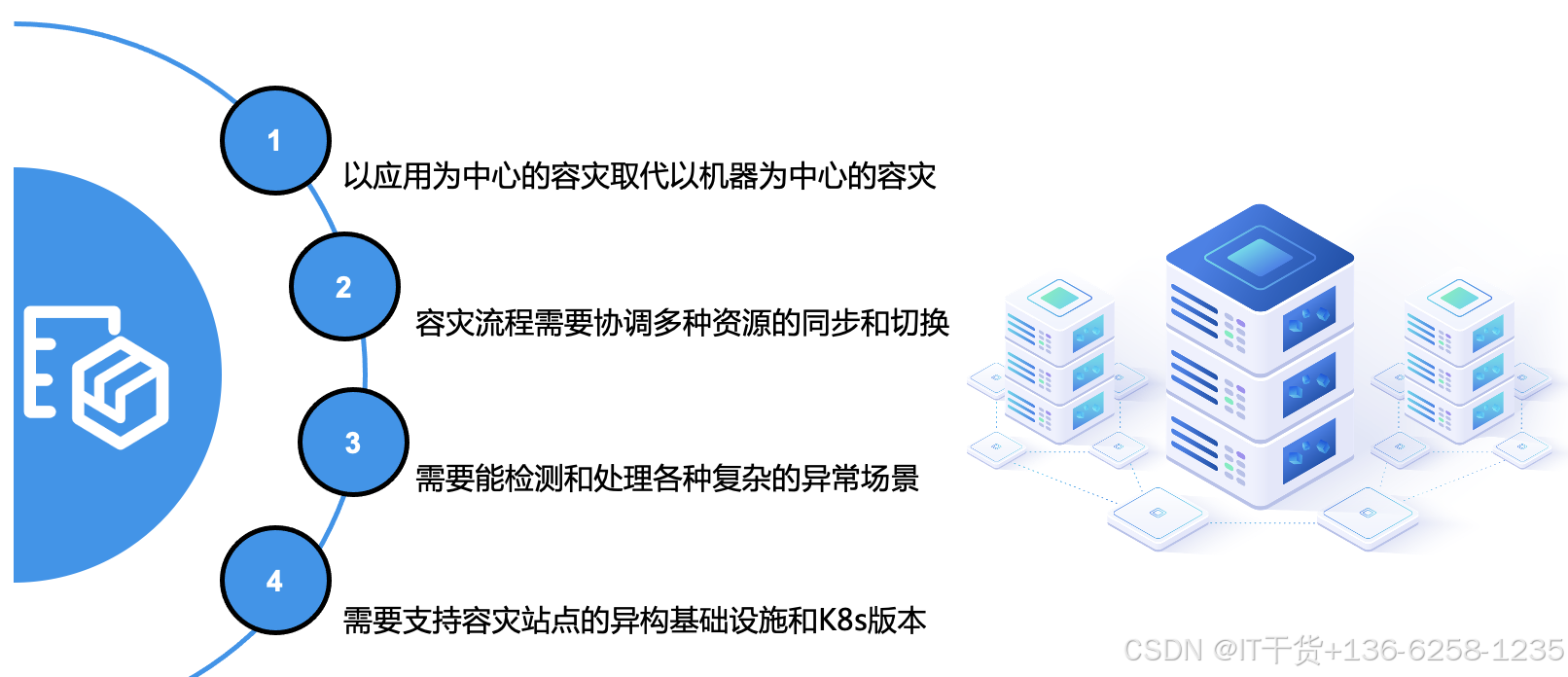

5. 客户k8s容器应用同城/异地容灾场景

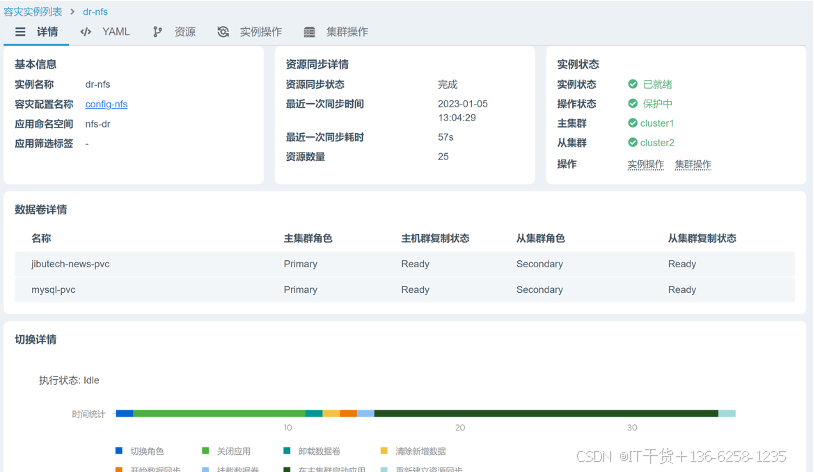

通过图形界面完成容灾流程的统一管理和监控

同时支持有状态和无状态应用的容灾切换

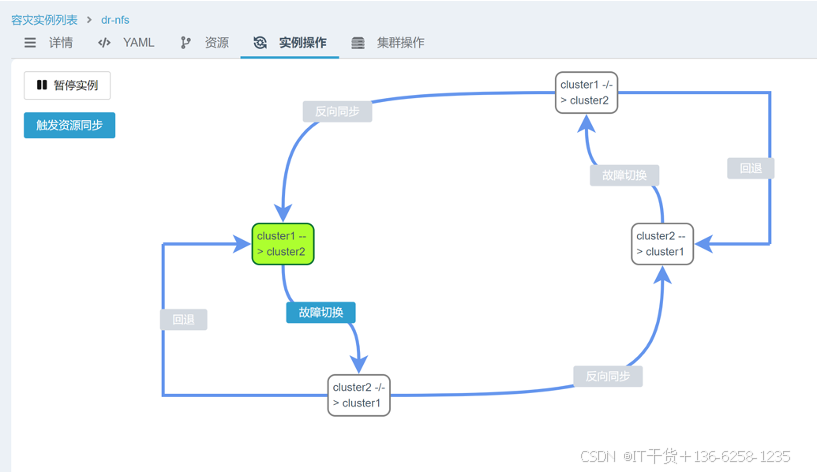

支持应用颗粒度和集群颗粒度的切换与演练

支持异构集群,允许两边K8s集群是不同版本或者来自不同厂商

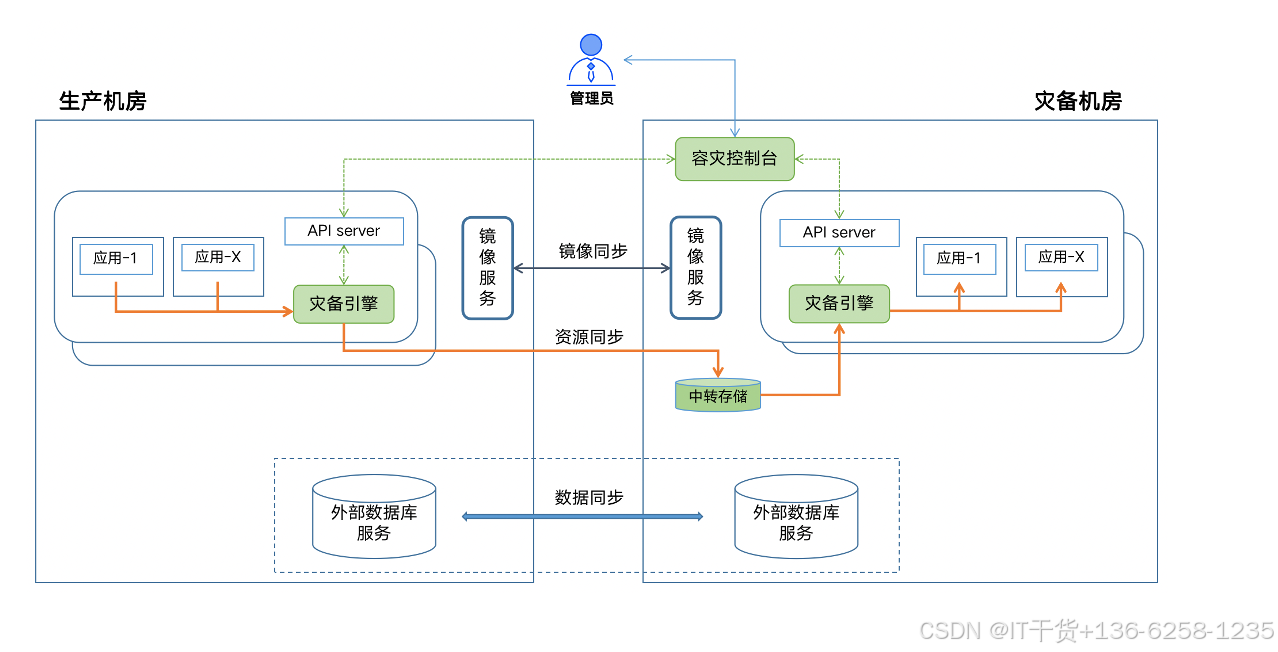

5.1. 容器平台容灾场景 - 无状态应用和外部数据服务的容灾集成

容器应用本身属于无状态应用,通过容器平台之外的服务进行数据访问,如外置数据库和消息中间件
YS1000 容灾控制台支持调用外部容灾工具接口进行状态检查和监控,并和容器应用容灾流程进行集成
整体容灾 RPO/RTO 指标与外部容灾工具的能力相关

5.2. 容器平台容灾场景 - 有状态应用容灾 - 基于存储复制

YS1000 自动检测有状态容器应用相关的PVC和对应的存储数据卷,自动调用存储数据卷复制接口实现数据同步
容灾切换时,
