如何使用D2XX库对FT232芯片的GPIO引脚进行控制。FT232芯片的一些引脚可以用作GPIO,具体取决于芯片型号。
1. 基本准备
1.1 安装D2XX驱动
首先从FTDI官网下载并安装D2XX驱动。
1.2 包含头文件和库
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "ftd2xx.h"
2. GPIO控制示例代码
2.1 基本的GPIO控制程序
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "ftd2xx.h"
#define MAX_DEVICES 10
int main() {
FT_HANDLE ftHandle;
FT_STATUS ftStatus;
DWORD numDevices;
DWORD flags;
DWORD id;
DWORD type;
DWORD locId;
char serial[16];
char desc[64];
// 1. 获取设备数量
ftStatus = FT_CreateDeviceInfoList(&numDevices);
if (ftStatus != FT_OK) {
printf("Failed to get device list\n");
return 1;
}
if (numDevices == 0) {
printf("No FTDI devices found\n");
return 1;
}
printf("Found %lu FTDI device(s)\n", numDevices);
// 2. 打开第一个设备
ftStatus = FT_Open(0, &ftHandle);
if (ftStatus != FT_OK) {
printf("Failed to open device\n");
return 1;
}
// 3. 设置比特位模式(GPIO模式)
// FT232R/H: 模式0x20用于CBUS引脚控制
// 模式0x01用于异步BitBang模式(ADBUS引脚)
UCHAR mask = 0xFF; // 所有引脚方向
UCHAR mode = 0x20; // CBUS BitBang模式
ftStatus = FT_SetBitMode(ftHandle, mask, mode);
if (ftStatus != FT_OK) {
printf("Failed to set bit mode\n");
FT_Close(ftHandle);
return 1;
}
printf("GPIO mode set successfully\n");
// 4. 控制GPIO引脚
UCHAR data = 0x00;
// 设置所有引脚为高电平
data = 0x0F; // CBUS0-3全部高电平
ftStatus = FT_Write(ftHandle, &data, 1, &numDevices);
printf("Set all pins HIGH\n");
Sleep(1000);
// 设置所有引脚为低电平
data = 0x00;
ftStatus = FT_Write(ftHandle, &data, 1, &numDevices);
printf("Set all pins LOW\n");
Sleep(1000);
// 5. 控制单个引脚
for (int i = 0; i < 4; i++) {
data = (1 << i); // 依次设置每个引脚
ftStatus = FT_Write(ftHandle, &data, 1, &numDevices);
printf("Set pin CBUS%d HIGH\n", i);
Sleep(500);
}
// 6. 读取GPIO状态
UCHAR pinState;
ftStatus = FT_GetBitMode(ftHandle, &pinState);
if (ftStatus == FT_OK) {
printf("Current pin state: 0x%02X\n", pinState);
for (int i = 0; i < 4; i++) {
if (pinState & (1 << i)) {
printf(" CBUS%d: HIGH\n", i);
} else {
printf(" CBUS%d: LOW\n", i);
}
}
}
// 7. 清理
FT_Close(ftHandle);
return 0;
}
2.2 高级GPIO控制类(C++)
#include "ftd2xx.h"
#include <string>
#include <vector>
class FT232_GPIO {
private:
FT_HANDLE ftHandle;
bool isOpen;
DWORD deviceIndex;
public:
FT232_GPIO() : isOpen(false), deviceIndex(0) {
ftHandle = nullptr;
}
~FT232_GPIO() {
if (isOpen) {
close();
}
}
// 打开设备
bool open(DWORD index = 0) {
if (isOpen) return true;
deviceIndex = index;
FT_STATUS status = FT_Open(index, &ftHandle);
if (status != FT_OK) {
printf("Failed to open device: %lu\n", status);
return false;
}
// 设置比特位模式
status = FT_SetBitMode(ftHandle, 0x0F, 0x20); // CBUS BitBang模式
if (status != FT_OK) {
printf("Failed to set bit mode: %lu\n", status);
FT_Close(ftHandle);
return false;
}
isOpen = true;
return true;
}
// 关闭设备
void close() {
if (isOpen) {
// 将所有引脚设为低电平
writeAll(0x00);
FT_Close(ftHandle);
isOpen = false;
}
}
// 设置单个引脚
bool setPin(int pin, bool state) {
if (!isOpen || pin < 0 || pin > 3) return false;
UCHAR currentState;
FT_STATUS status = FT_GetBitMode(ftHandle, ¤tState);
if (status != FT_OK) return false;
if (state) {
currentState |= (1 << pin); // 设置高电平
} else {
currentState &= ~(1 << pin); // 设置低电平
}
DWORD bytesWritten;
status = FT_Write(ftHandle, ¤tState, 1, &bytesWritten);
return (status == FT_OK);
}
// 读取单个引脚状态
bool getPin(int pin) {
if (!isOpen || pin < 0 || pin > 3) return false;
UCHAR pinState;
FT_STATUS status = FT_GetBitMode(ftHandle, &pinState);
if (status != FT_OK) return false;
return (pinState & (1 << pin)) != 0;
}
// 写入所有引脚
bool writeAll(UCHAR value) {
if (!isOpen) return false;
DWORD bytesWritten;
UCHAR data = value & 0x0F; // 只保留低4位
FT_STATUS status = FT_Write(ftHandle, &data, 1, &bytesWritten);
return (status == FT_OK && bytesWritten == 1);
}
// 读取所有引脚状态
UCHAR readAll() {
if (!isOpen) return 0;
UCHAR pinState;
FT_STATUS status = FT_GetBitMode(ftHandle, &pinState);
if (status != FT_OK) return 0;
return pinState & 0x0F;
}
// 闪烁LED示例
void blinkLED(int pin, int count, int delayMs) {
for (int i = 0; i < count; i++) {
setPin(pin, true);
Sleep(delayMs);
setPin(pin, false);
Sleep(delayMs);
}
}
};

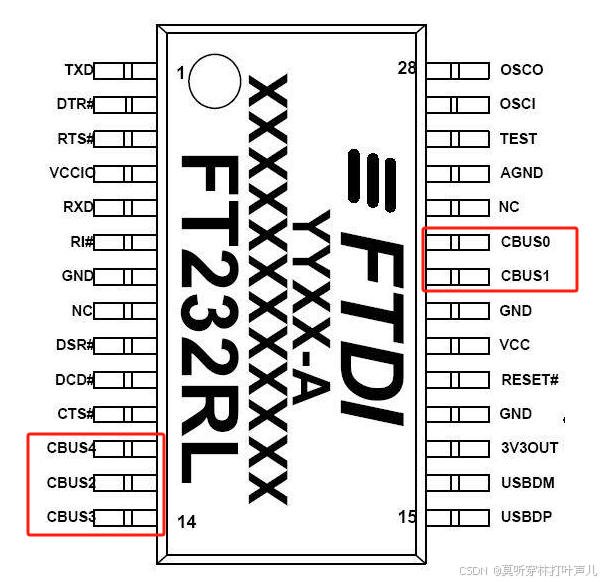

2.3 引脚定义
不同FT232芯片的GPIO引脚:
FT232R:
-
CBUS0 (GPIO0)
-
CBUS1 (GPIO1)
-
CBUS2 (GPIO2)
-
CBUS3 (GPIO3)
FT232H:
-
支持更多GPIO引脚
-
可以使用ADBUS和ACBUS总线
2.4 Makefile示例
CC = gcc
CFLAGS = -Wall -O2
LDFLAGS = -lftd2xx -lpthread
# Windows使用
# LDFLAGS = -lftd2xx
TARGET = ft232_gpio
SOURCES = main.c
HEADERS =
all: $(TARGET)
$(TARGET): $(SOURCES) $(HEADERS)
$(CC) $(CFLAGS) -o $(TARGET) $(SOURCES) $(LDFLAGS)
clean:
rm -f $(TARGET)
.PHONY: all clean
3. 使用注意事项
-
权限问题: Linux下需要将用户添加到
dialout组sudo usermod -a -G dialout $USER -
引脚方向: 在设置比特位模式时,第二个参数是方向掩码
-
1 = 输出
-
0 = 输入
-
-
芯片差异:
-
FT232R: 最多4个GPIO (CBUS0-3)
-
FT232H: 最多12个GPIO
-
FT230X: 最多4个GPIO
-
-

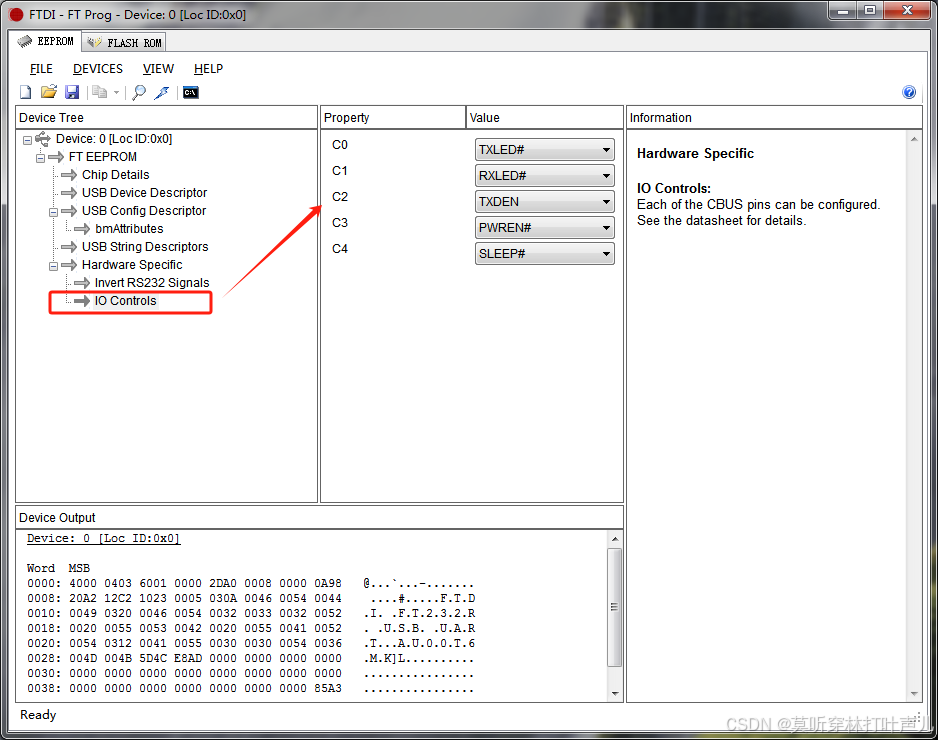

其他功能: 有些引脚是复用的,需要确保在EEPROM中配置为GPIO模式
4. 简单测试程序
// test_gpio.c
#include <stdio.h>
#include "ft232_gpio.h"
int main() {
FT232_GPIO gpio;
if (!gpio.open(0)) {
printf("Failed to open FT232 device\n");
return 1;
}
printf("FT232 GPIO Control Test\n");
// 测试所有引脚
for (int pin = 0; pin < 4; pin++) {
printf("Testing pin CBUS%d...\n", pin);
gpio.setPin(pin, true);
Sleep(200);
bool state = gpio.getPin(pin);
printf(" State: %s\n", state ? "HIGH" : "LOW");
gpio.setPin(pin, false);
Sleep(200);
}
// 闪烁LED
printf("Blinking LED on CBUS0...\n");
gpio.blinkLED(0, 5, 500);
gpio.close();
return 0;
}
这个示例展示了如何使用D2XX库控制FT232的GPIO引脚。请根据您的具体芯片型号调整引脚配置。
