（一）除了隔离依赖服务的调用以外，Hystrix还提供了准实时的调用监控（Hystrix Dashboard）,Hystrix会持续的记录所有通过Hystrix发起的请求的执行信息，并以统计报表和图形的形式展示给用户，包括每秒执行多少请求，多少成功，多少失败等。Netflix通过hystrix-metrics-event-stream项目实现了对以上指标的监控。Spring Cloud也提供了Hystrix Dashboard的整合，对监控内容转换成可视化界面。

（二）Hystrix Dashboard的搭建

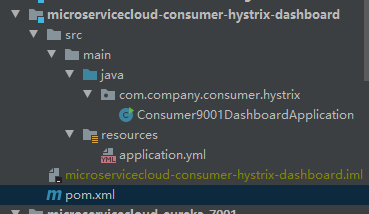

首先我们创建一个HystrixDashboard的项目，项目名称为microservicecloud-consumer-hystrix-dashboard，该项目的整体结构如下图：

该项目的创建过程如下：

（1）在POM文件中添加相关依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>springcloud2025</artifactId>
        <groupId>com.company</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>microservicecloud-consumer-hystrix-dashboard</artifactId>

    <dependencies>
        <dependency>
            <groupId>com.company</groupId>
            <artifactId>microservicecloud-api</artifactId>
            <version>${project.version}</version>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-config</artifactId>
        </dependency>

        <!-- Feign相关支持 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-feign</artifactId>
        </dependency>

        <!-- hystrix和hystrix-dashboard相关 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix-dashboard</artifactId>
        </dependency>

    </dependencies>

</project>

（2）在application.yml文件中增加项目的端口号为9001

server:
  port: 9001

（3）在启动类需要加上@EnableHystrixDashboard注解，以启用该功能

package com.company.consumer.hystrix;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;

@SpringBootApplication
@EnableHystrixDashboard
public class Consumer9001DashboardApplication {

    public static void main(String[] args) {
        SpringApplication.run(Consumer9001DashboardApplication.class, args);
    }
}

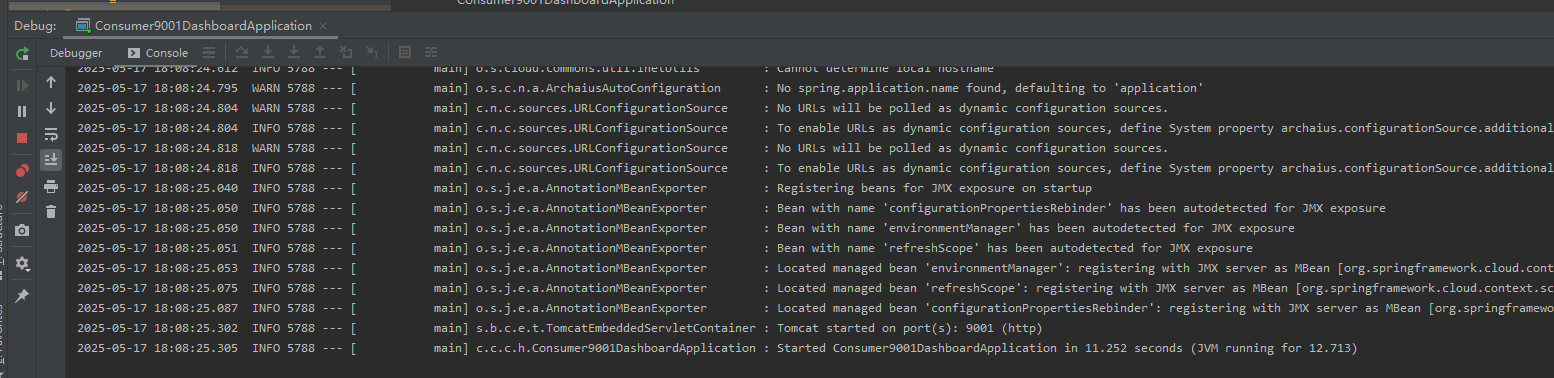

（4）然后我们启动该项目

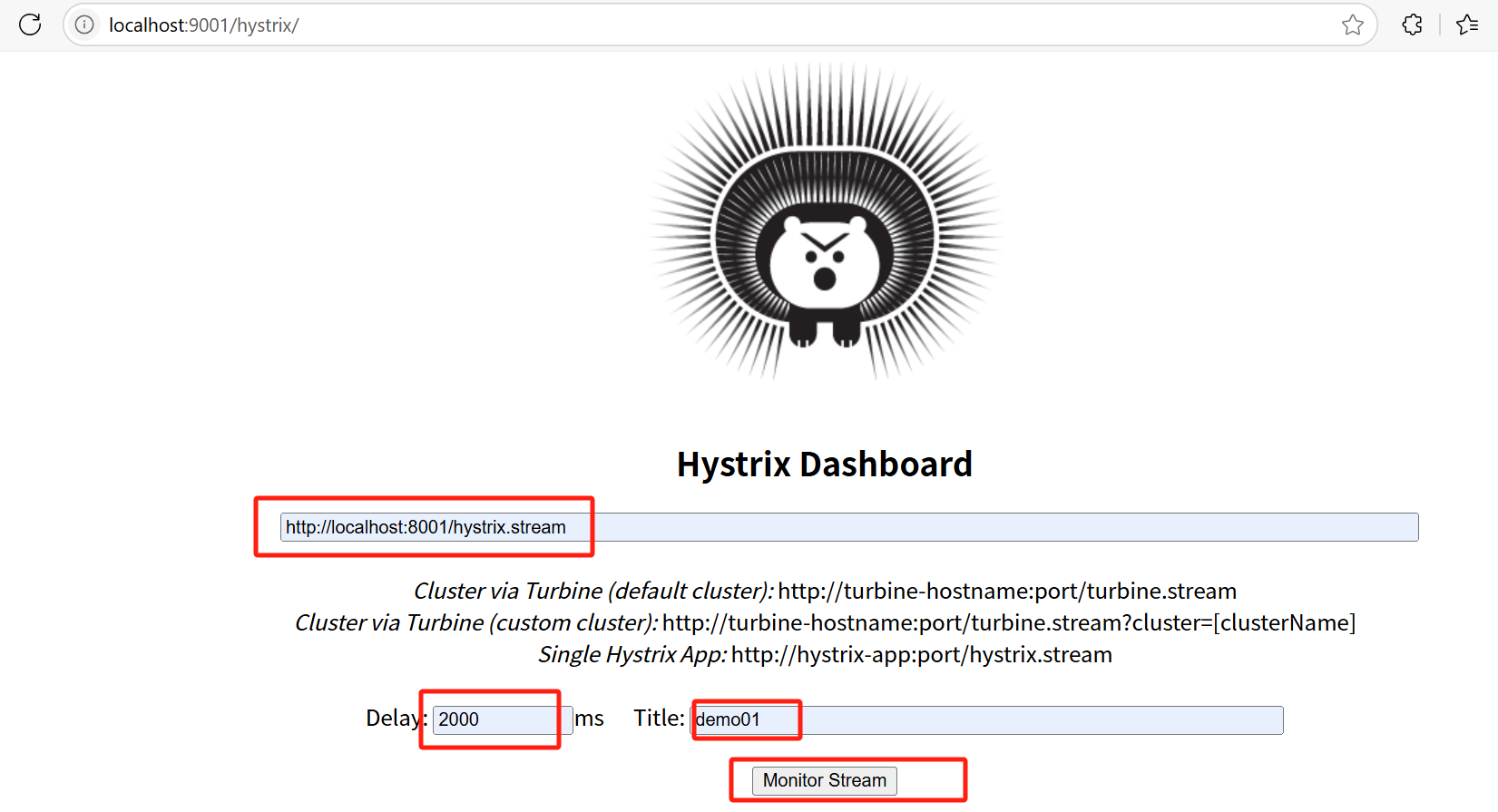

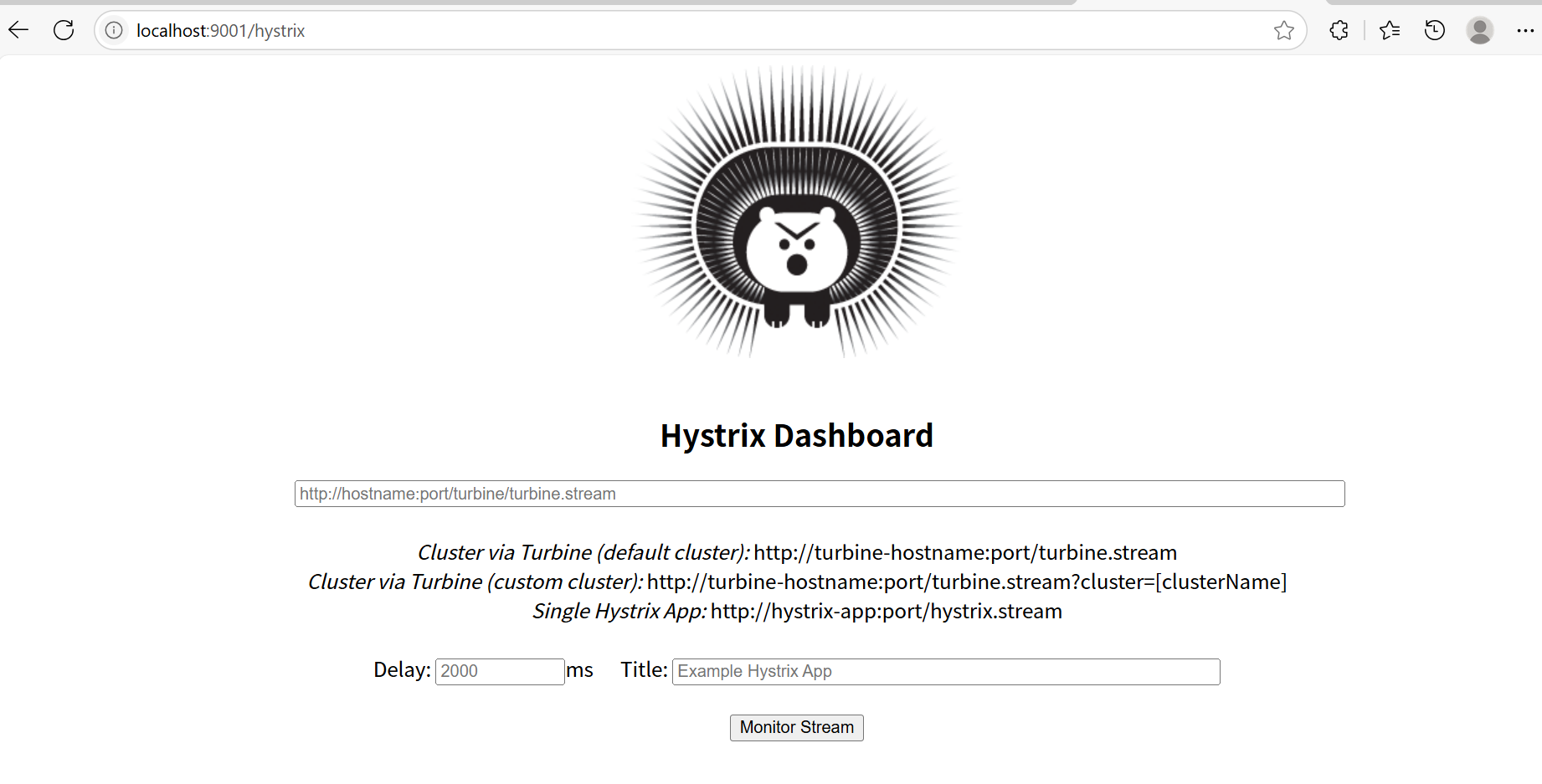

（5）启动完成后，在浏览器地址栏输入http://localhost:9001/hystrix进行访问，访问成功，则表示该服务搭建好了。如下图：

（三）Hystrix Dashboard的查看和使用

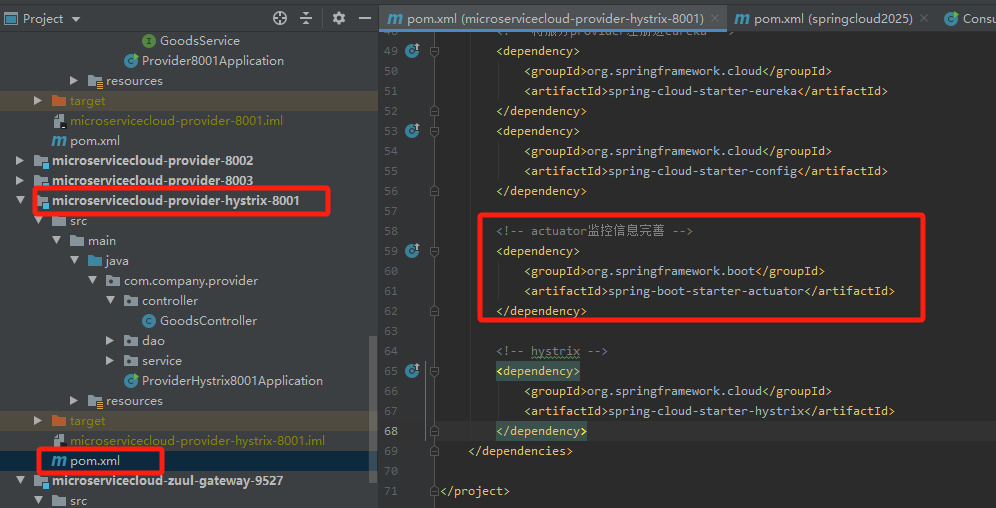

通过上述步骤，我们已经搭建好，并启动了microservicecloud-consumer-hystrix-dashboard，接下来我们需要启动受监控的服务（这里以服务提供者microservicecloud-provider-hystrix-8001为例），需要注意的是，受监控的服务（服务提供者microservicecloud-provider-hystrix-8001）对应POM文件中需要增加如下依赖

<!-- actuator监控信息完善 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

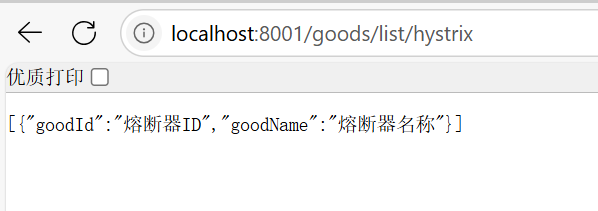

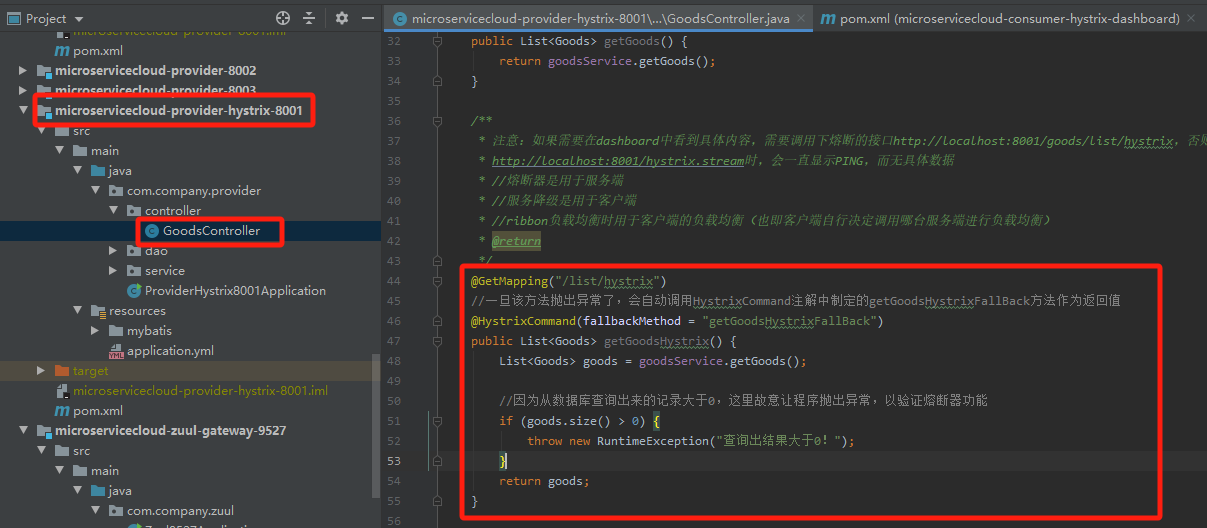

另外受监控的服务（服务提供者microservicecloud-provider-hystrix-8001）需要有使用hystrix服务熔断功能的接口，如下图：

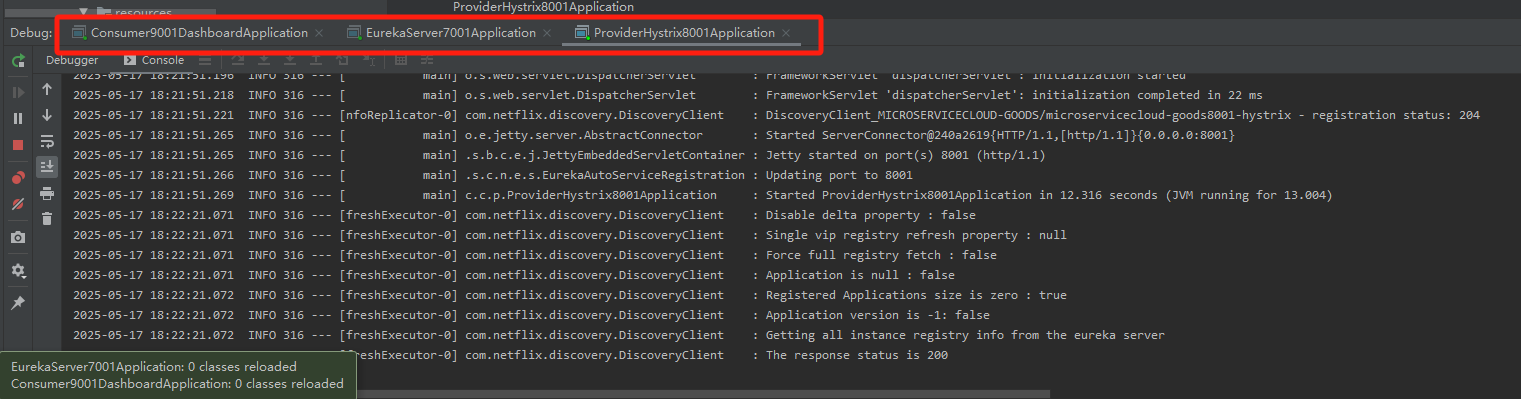

因为该项目也依赖于Eureka server端，所以我们首先启动eureka server端项目microservicecloud-eureka-7001，再启动服务提供者microservicecloud-provider-hystrix-8001项目。

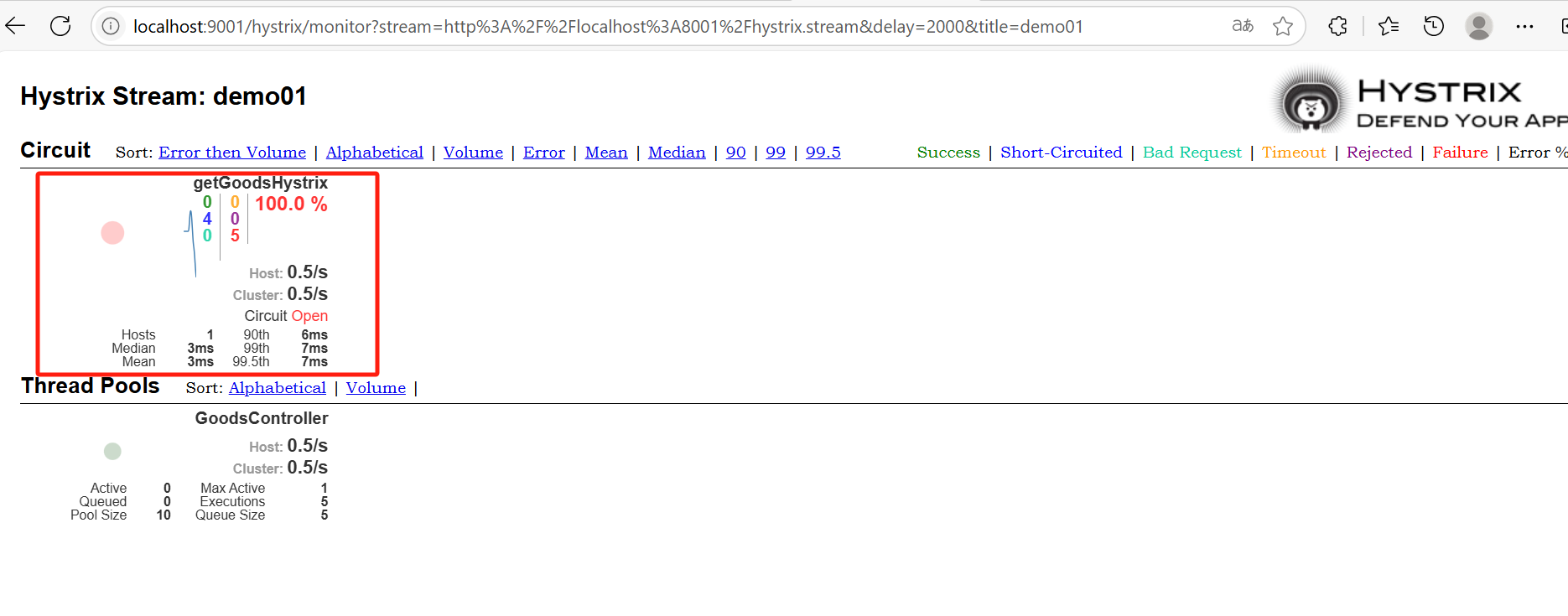

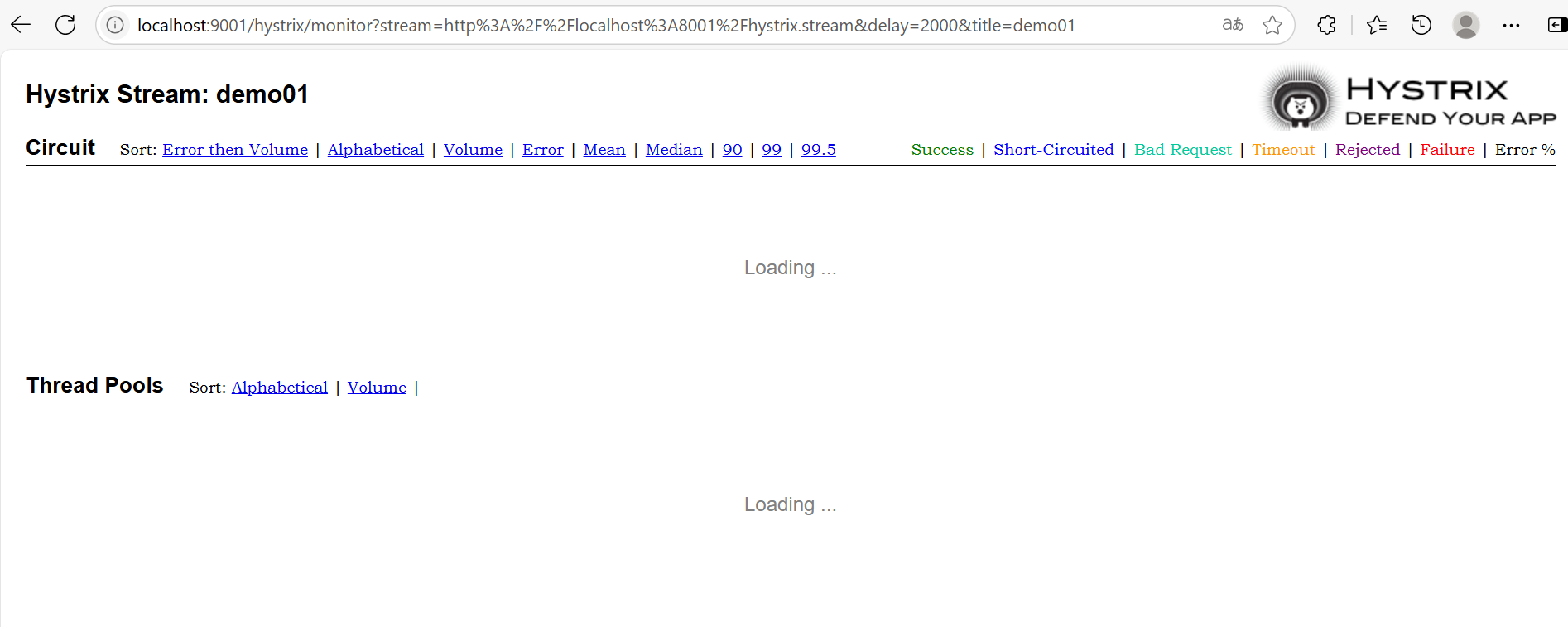

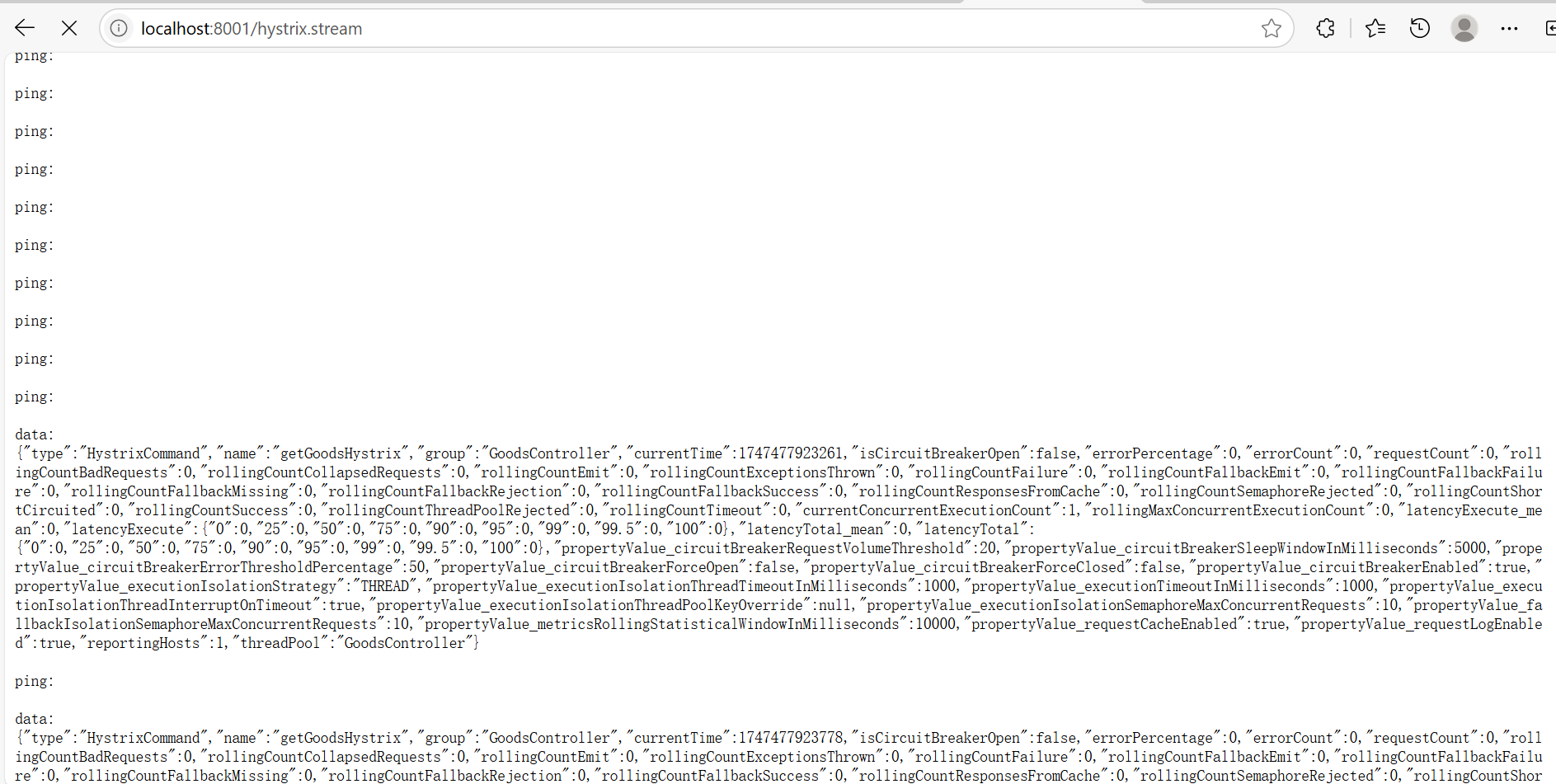

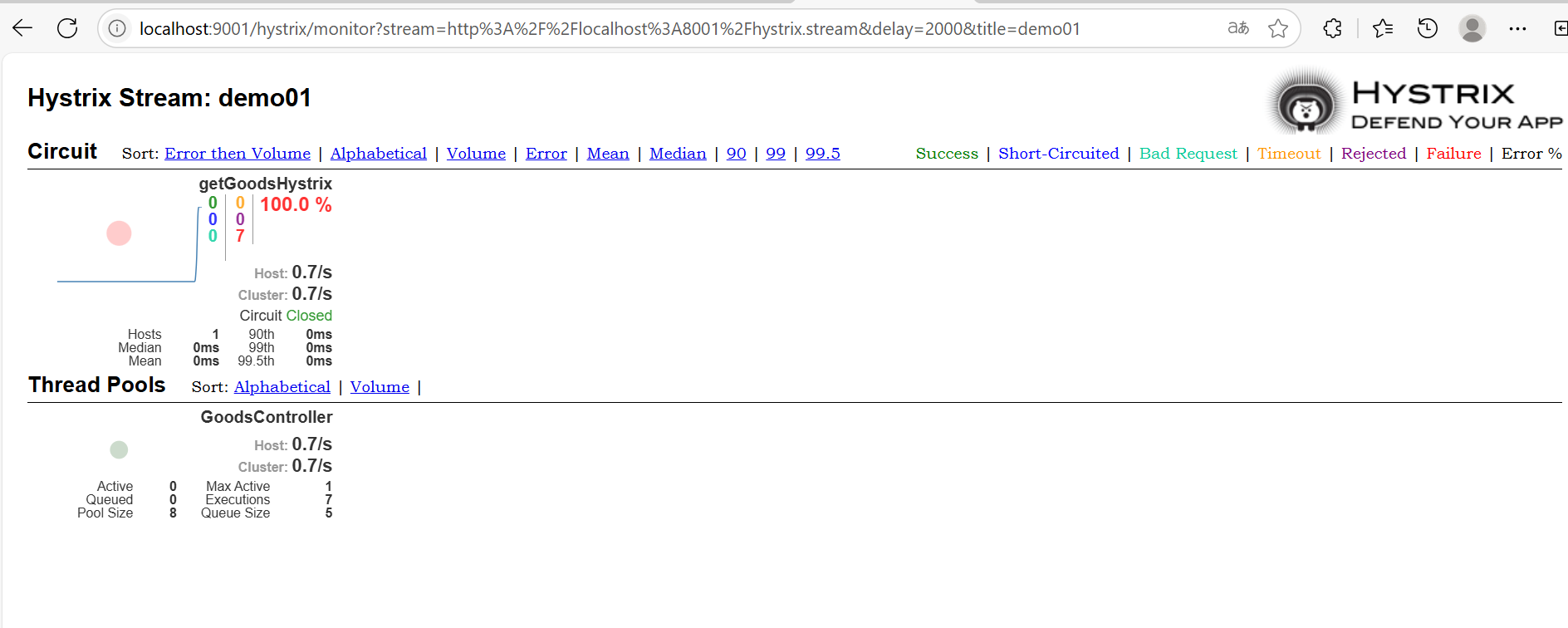

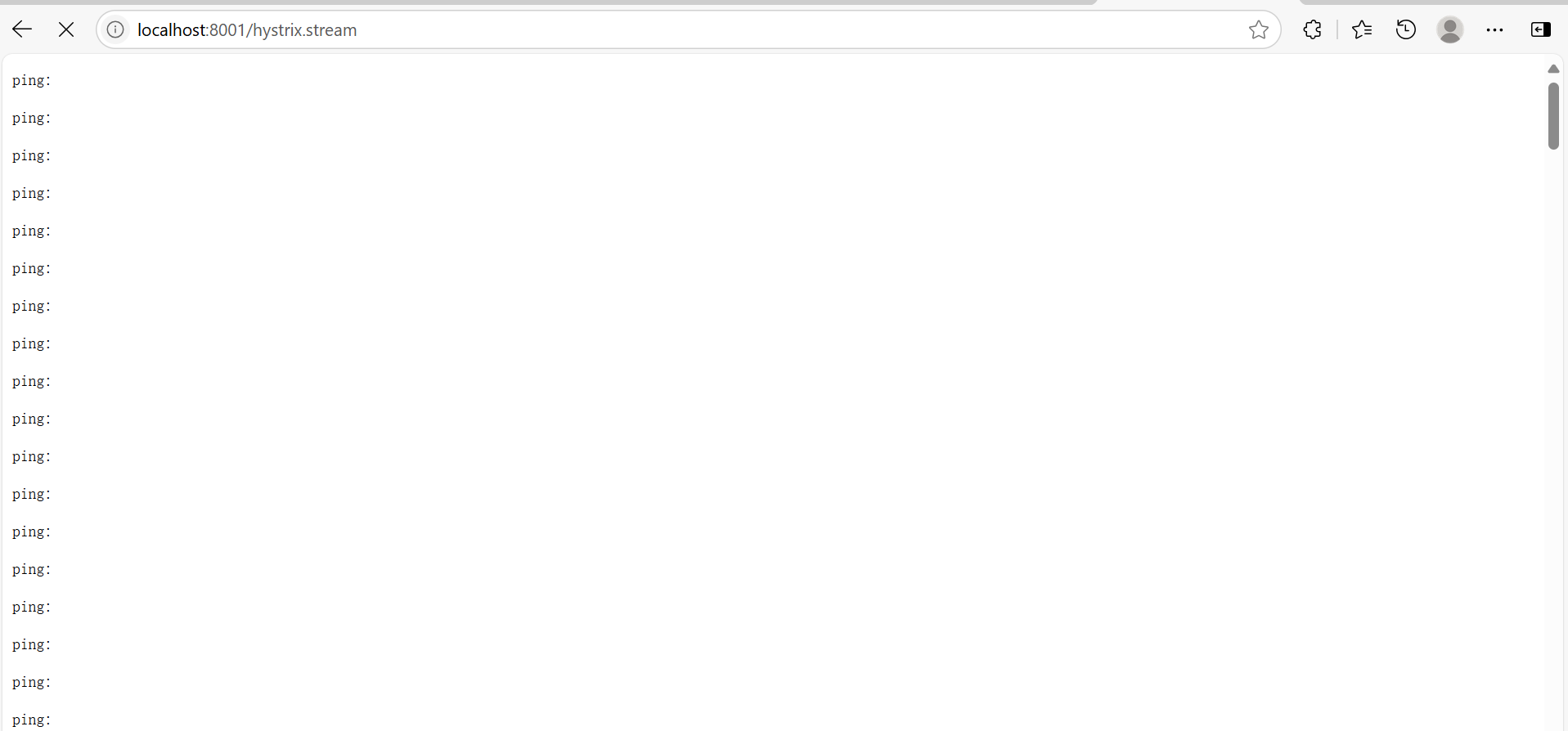

（四）待3个项目（监控项目microservicecloud-consumer-hystrix-dashboard、Eureka server端项目microservicecloud-eureka-7001 、服务提供者microservicecloud-provider-hystrix-8001）都按照顺序启动完成后，我们再访问页面http://localhost:9001/hystrix/，并在该界面，分别填入受监控项目的地址http://localhost:8001/hystrix.stream，还有时延为2000 ms，监控标题就取名为demo1，然后点击Monitor Stream按钮，会看到相关界面。
