本文介绍了如何在嵌入式系统中配置ADC采样、PWM控制和SPI通信，重点讲解了帧类型的选择、中断管理、EEPROM操作和数据采集细节。包括设置扫描模式、自定义ID、中断配置、高低有效检测以及SPI数据检测方式。

can部分
在这里插入图片描述

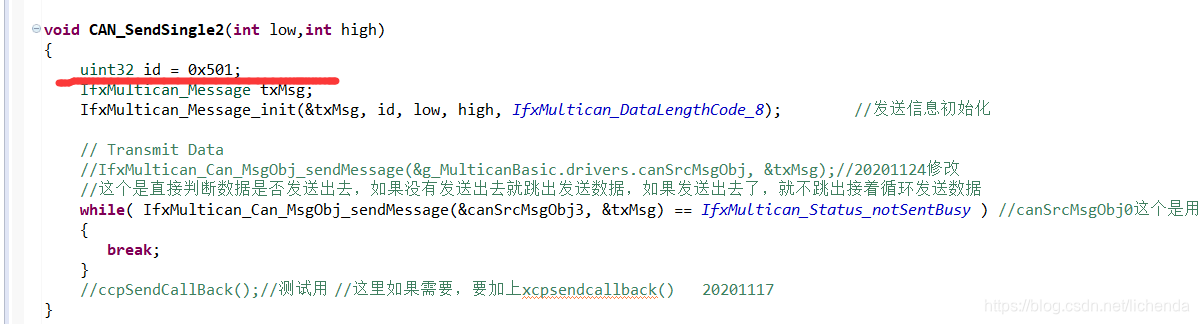

对于发送函数来说最主要的是设置扩展帧还是数据帧，这里的ID只是给了个默认的，

具体的ID是在下面的发送函数中给的，想要是什么ID就是什么ID，但他是扩展帧还是数据帧要看上面初始化设置的

AD部分
扫描模式需要启动扫描
IfxVadc_Adc_startScan(&adcGroup[0]);
IfxVadc_Adc_startScan(&adcGroup[1]);
eeprom部分
在这里插入图片描述

在这里插入图片描述

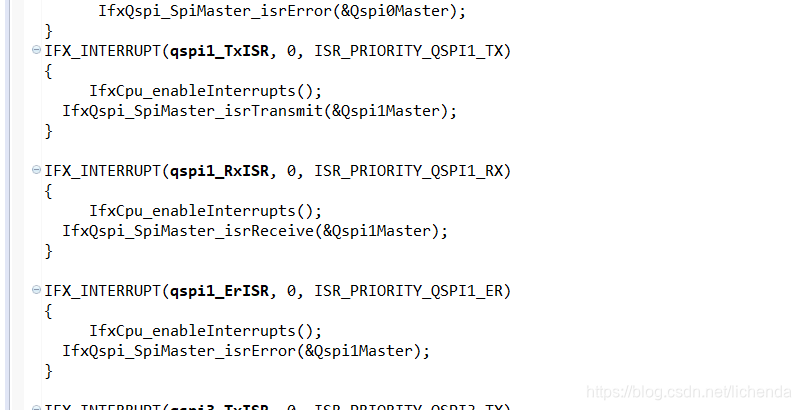

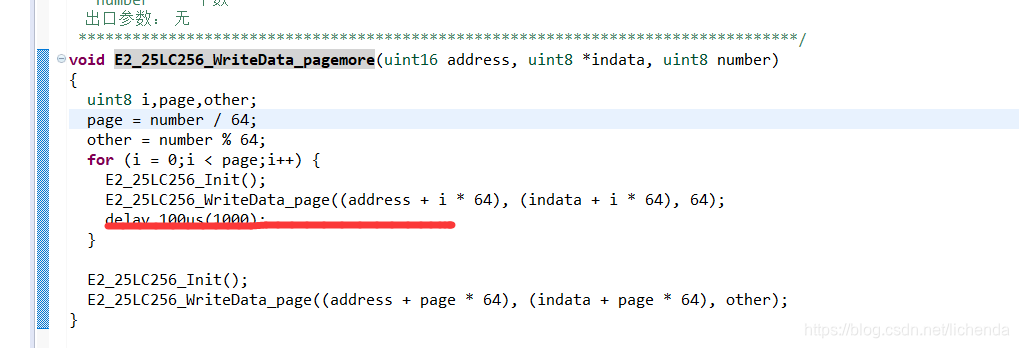

中断里面必须再使能一次中断，他这个进入中断，中断管理单元会把其他的中断都停止，只执行这个，执行完这个会再打开，。因此在开头使能一次中断，其他的中断也可以执行。EEPROM最多一次写一页64个字节，超出了的需要延时一毫秒写入
在这里插入图片描述

在这里插入图片描述
pwm模式

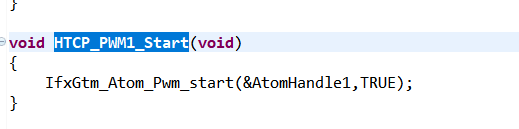

需要启动函数像adc模块一样

在这里插入图片描述

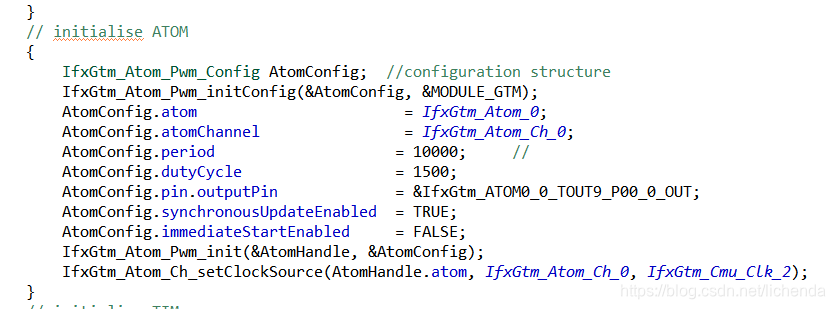

PWM输出，2000是周期，频率等于（1/2000）*模块的clk，占空比就是1000/2000

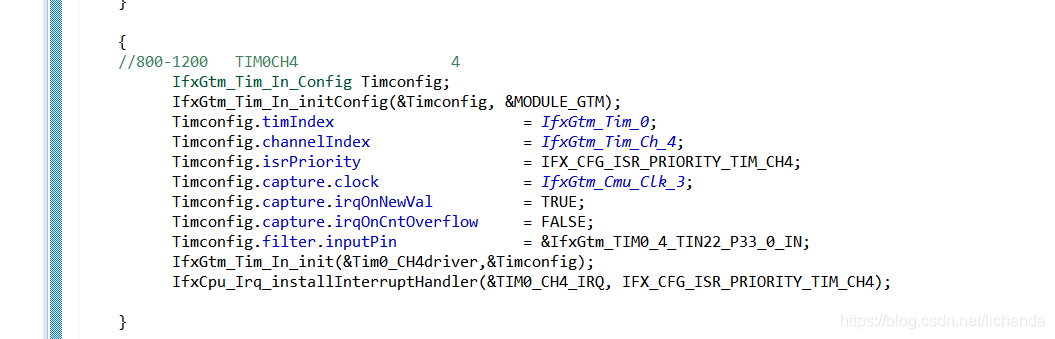

PWM输入初始化完毕，唉中断里面采集

在这里插入图片描述

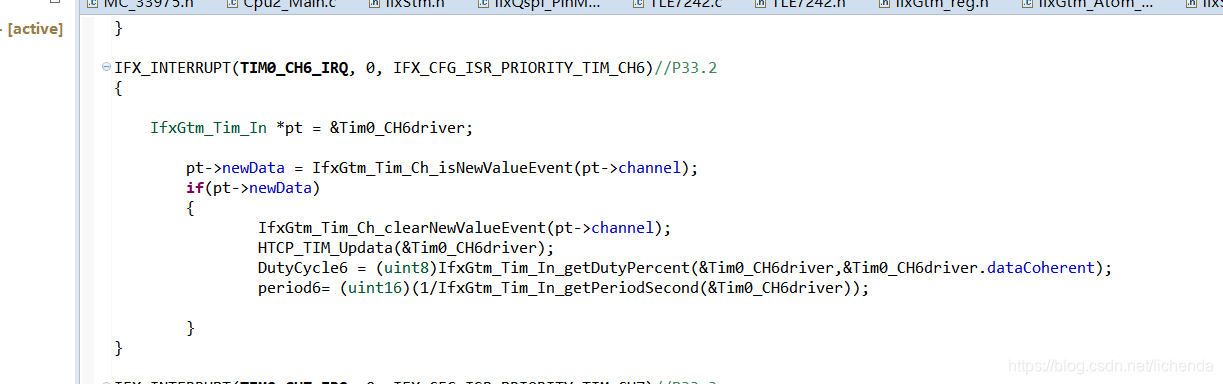

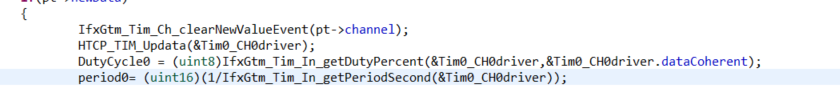

这里的period0检测的是频率，ductycycle检测的是占空比是占多少，50就是百分之50

MC33975采集高低有效
在这里插入图片描述

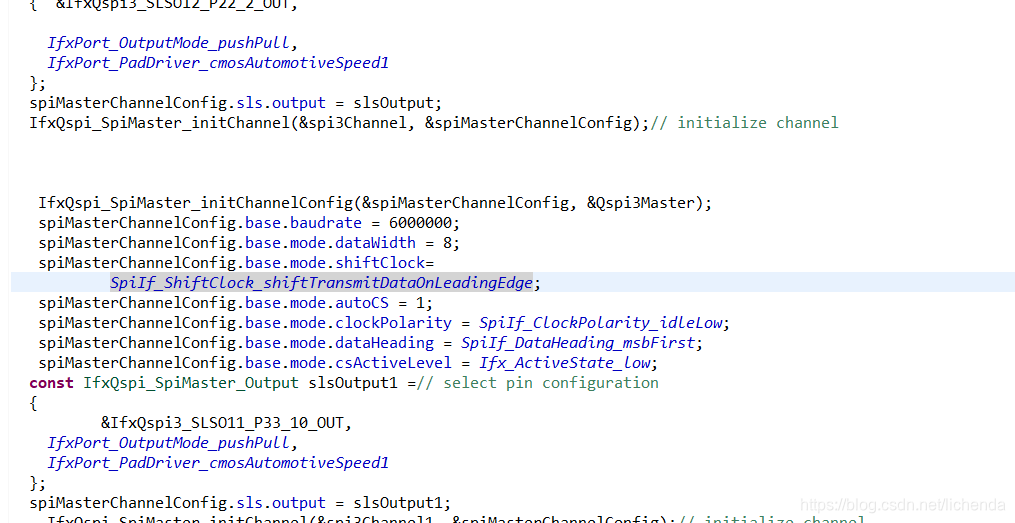

spi初始化给的6M 波特率，然后空闲是低，上升沿采集信号
在这里插入图片描述

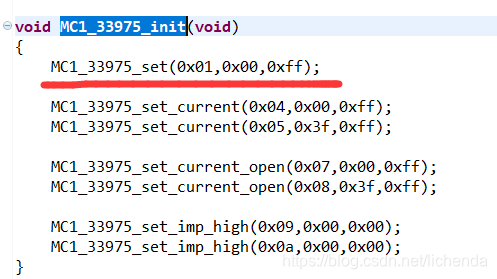

应该第一行有就行，然后这里设置的高有效，那么单片机默认采集到的信号是0，然后采集到的高电平就是1；如果第一行设置为低有效，那么单片机采集到的默认数据就是1，给低那么变为0.
而他本身的自带的低有效，单片机默认采集到的数据是0，你给地，那么采集到的数据变为1.

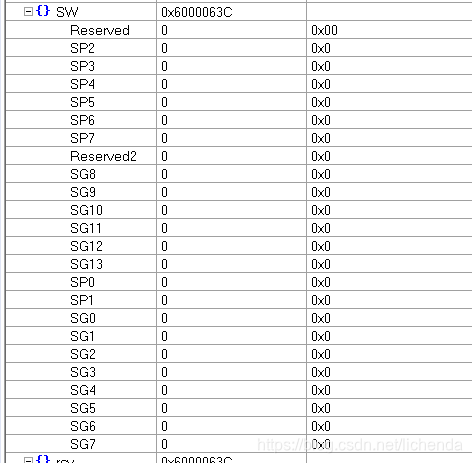

下面是设置的高有效的各个引脚图
在这里插入图片描述

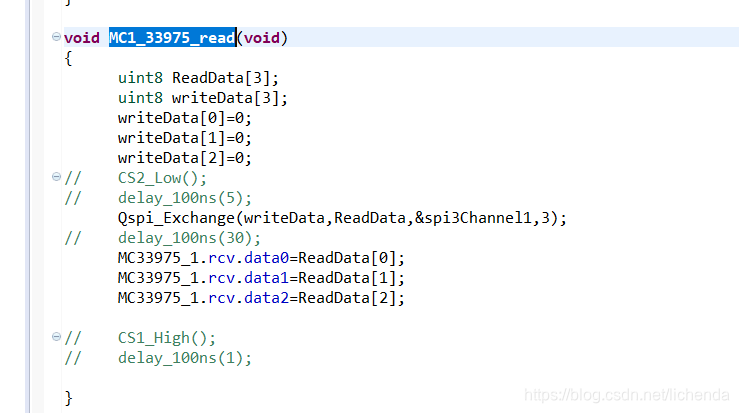

读数据的函数

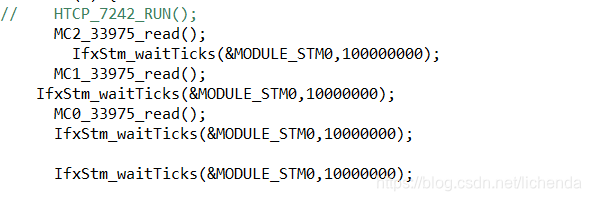

片选三个这样写可以0————————2
1——————0
2————————1

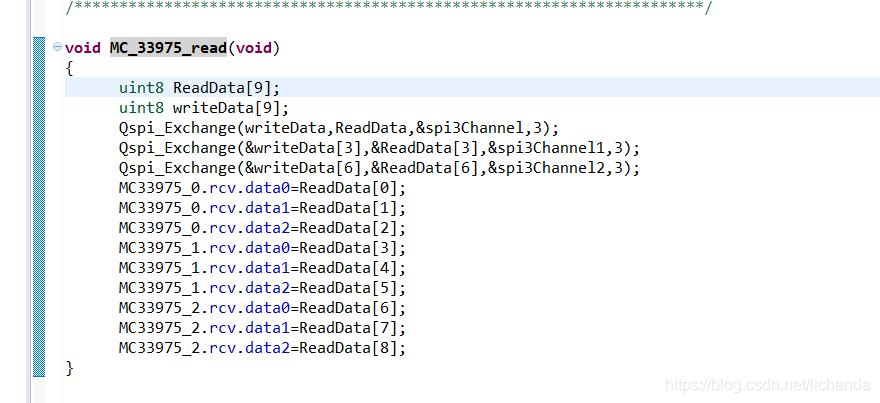

现在可以了，三个写在一个函数里面就可以了

spi中设置clk空闲是0，那么设置下图则为下降沿检测数据
这个表示第一个边沿进行检测，leading表示第二个边沿进行检测
