ESP8266物联网时钟-总体方案设计

应用场景分析：

放在办公桌、床头、学生宿舍桌、书架、茶几上等家用有WIFI的环境，可以方便用户随时查看当前时间、当前天气的时钟，可以选配检测室内甲醛以及可以和空调联动的遥控器。

结构方案：

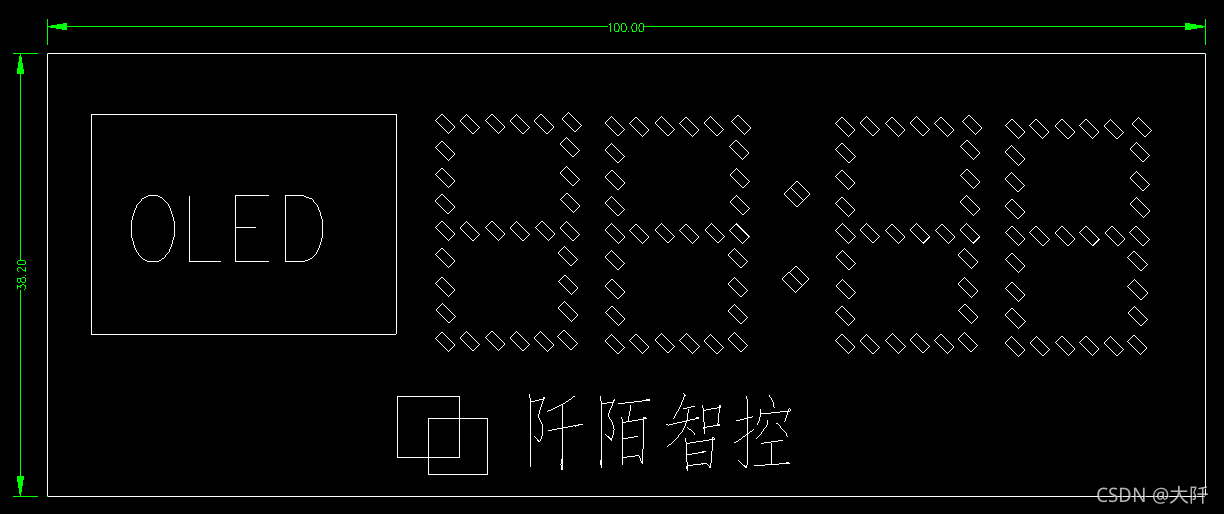

平面布局：

正面采用茶色亚克力面板，PCB布局如上图所示，OLED裸屏放在左侧，使用124个LED灯组成4位数码管的形式进行时钟显示。整体长为100X38.2MM，在正面使用4颗螺钉和PCB板固定在一起，面板下方标注LOGO“阡陌智控”

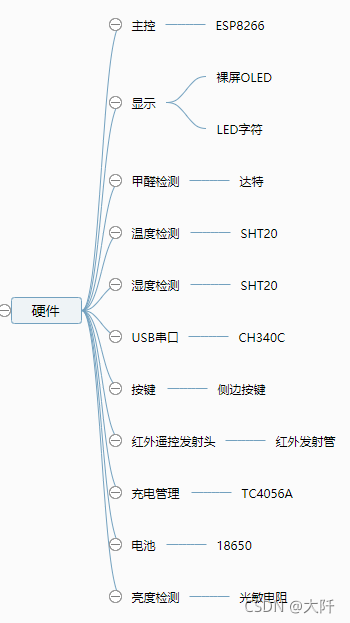

硬件方案：

端口映射表：

软件方案：

WIFI：

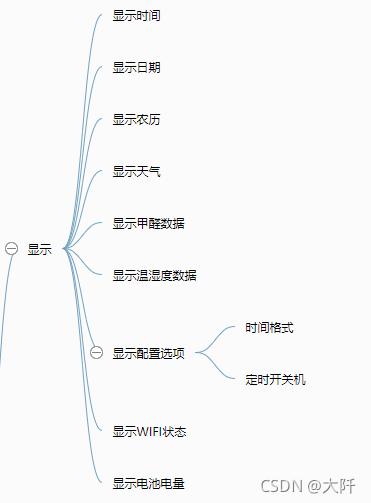

显示：

数据采集
