合宙cat1模块抓取底层日志方法

关键词：日志

简介

抓取调试日志是最常用的调试手段之一。合宙Cat.1模块日志类型分为3种：

1. 应用层日志：用户应用脚本和lib的部分打印，主要用来调试业务层的一些问题。大部可以由用户自行查看分析。
2. 底层AP日志：底包core层的调试日志，这个日志通常只能由官方技术人员来进行分析。
3. 底层CP日志：网络协议栈的调试日志，这个日志通常只能由官方技术人员来进行分析。

日志的输出接口可以由Cat.1模块的USB口，Hostuart口进行输出调试日志。抓日志的工具大部分情况下用luatool调试工具就可以。

用Luatools V2工具抓底层日志

合宙官方调试工Luatools V2，除了可以进行升级固件操作，还可以用来抓取底层的日志，详细操作如下：

1. 下载luatoolsV2后打开，并且允许工具升级。
2. 安装USB驱动
3. 用USB线直接连接模块的USB管脚到PC的USB接口

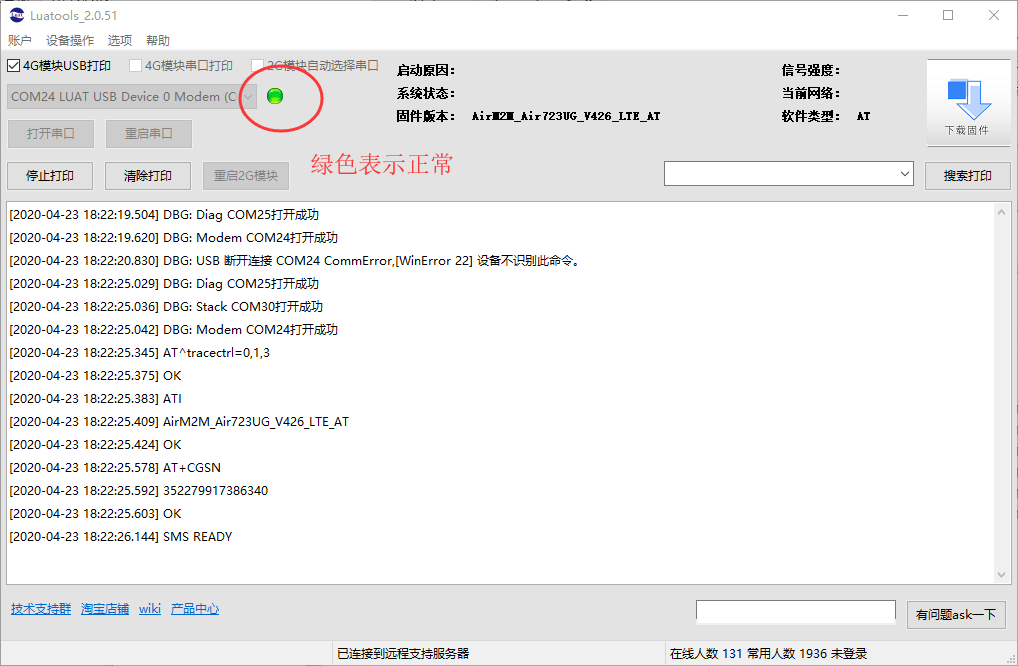

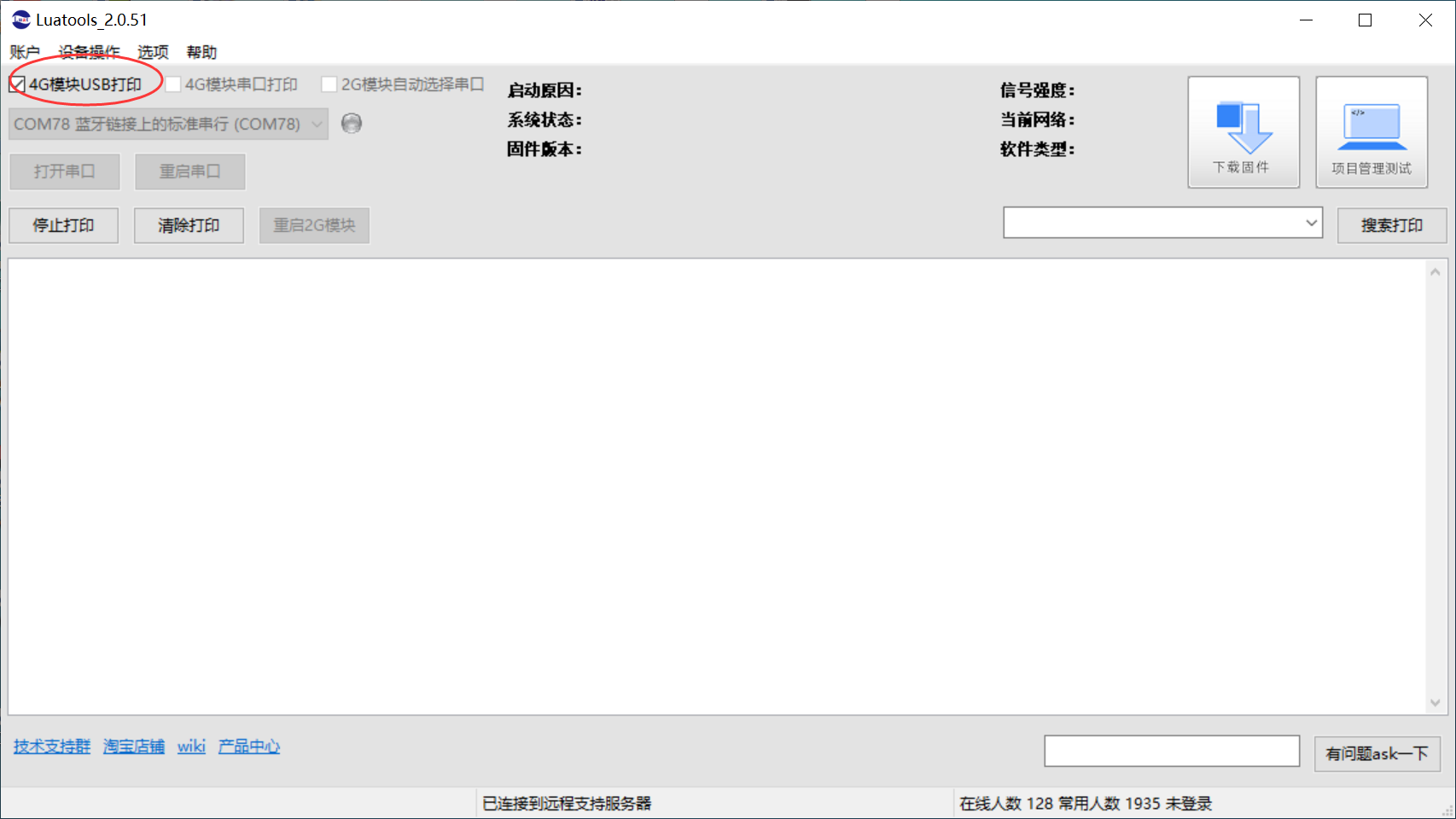

4. 打开luatools，勾选4G USB打印

5. 给模块上的会自动有打印

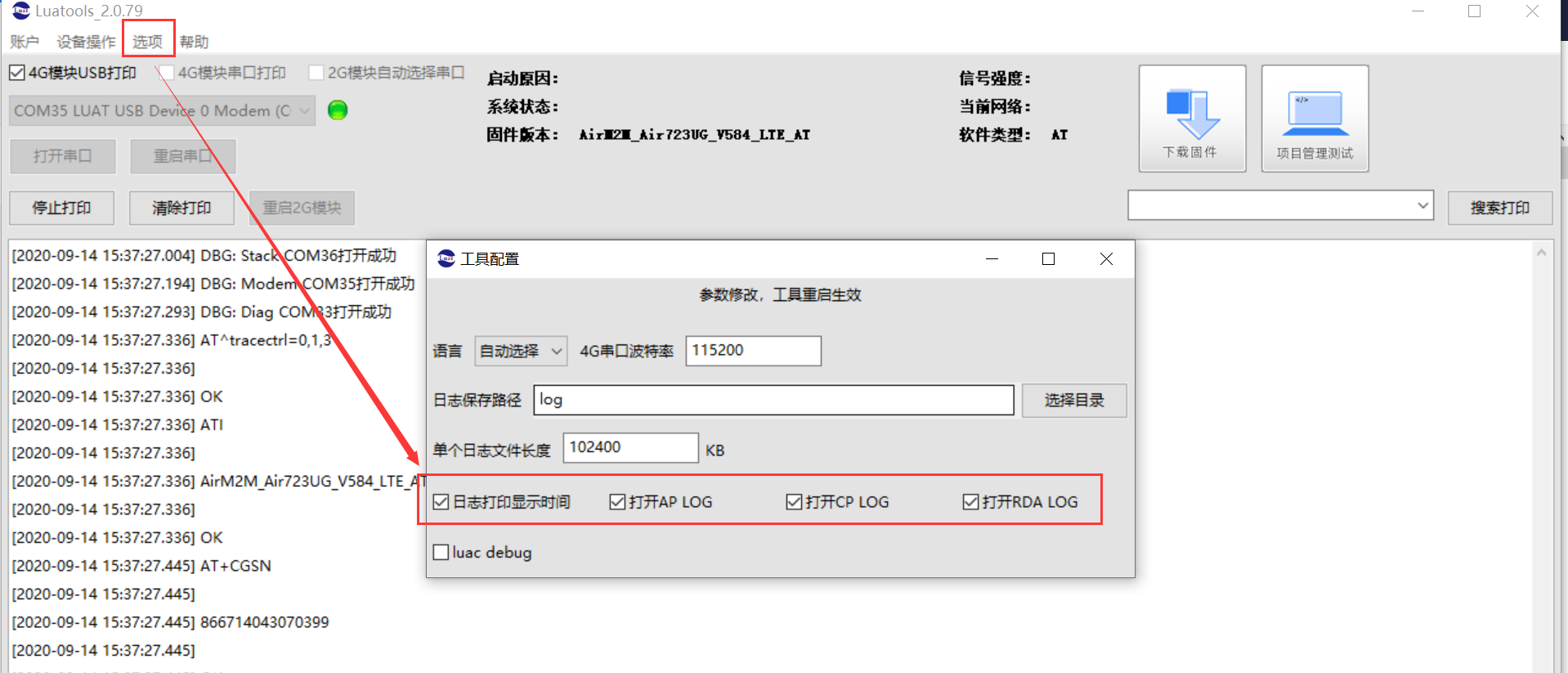

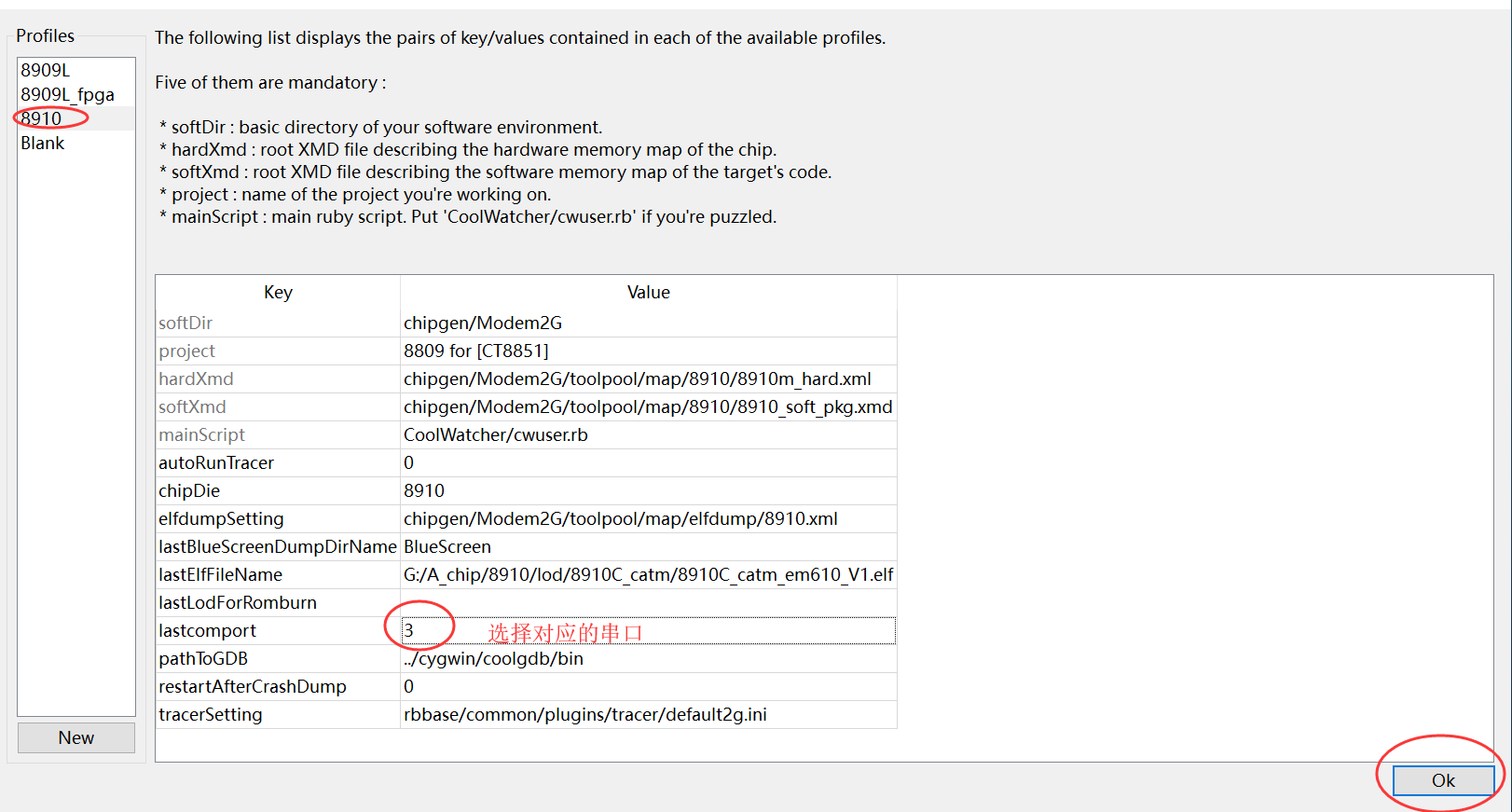

6. 在选项中做如下修改

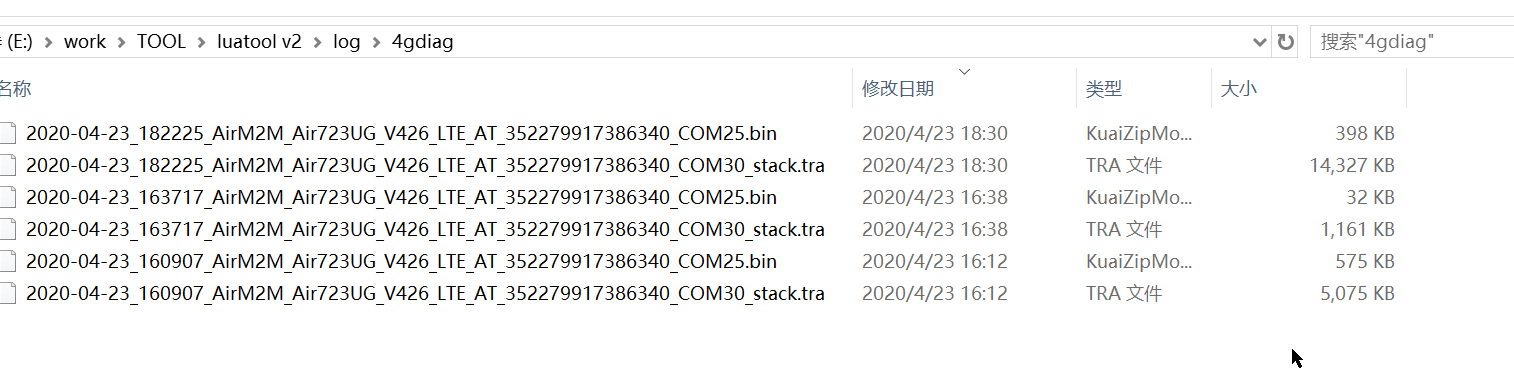

7. 在luatool v2\log\4gdiag目录下可以看到正在自动生成.bin和.tra文件，大小正在正在增加说明正在生成底层日志

8. 需要停止，只需要关闭luatool即可
   其中.bin为AP日志，.tra为CP日志

---

从HOST UART接口抓AP日志

在一些应用场合，USB被占用了，无法通过USB在抓底层日志的情况下，还可以通过HOST UART接口抓取AP日志，步骤如下：

1. 下载cooltool工具

2. 用USB转TTL数据线连接模块的UART1管脚

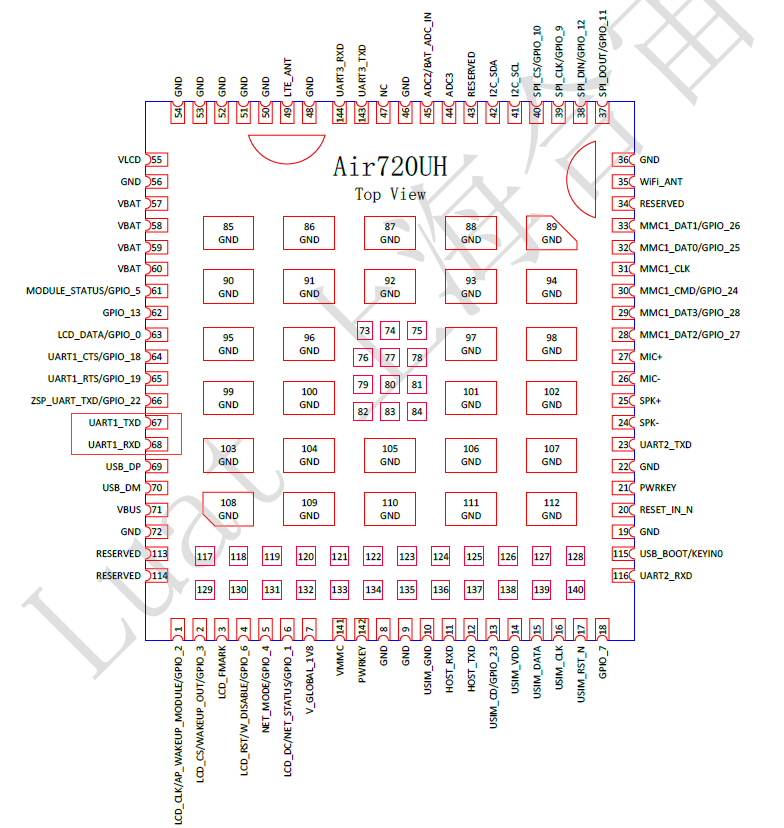

   Air720U：

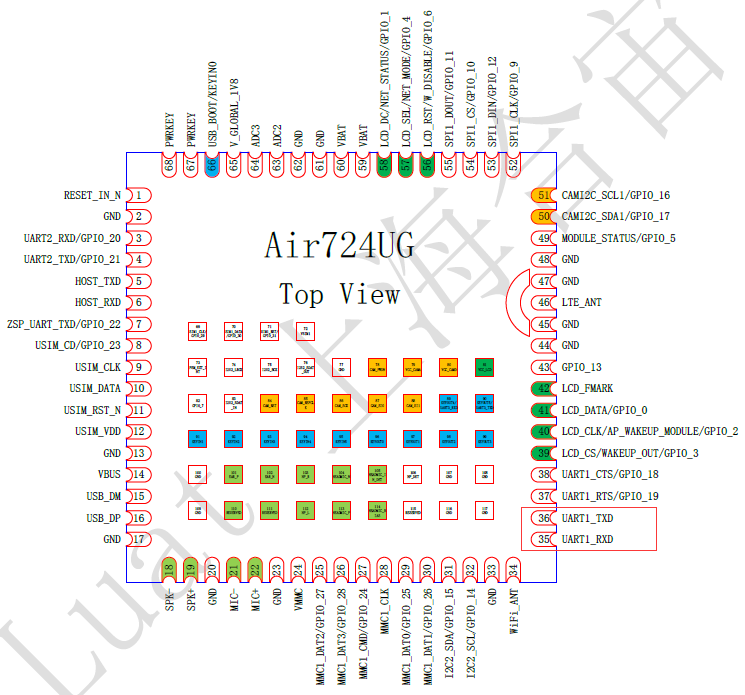

   Air724U:


3. 模块开机后，通过串口工具发AT^TRACECTRL=0,1,3 这个指令，将日志打开之后关机
   注意：AT^TRACECTRL=0,1,3是永久生效的，可以断电保存

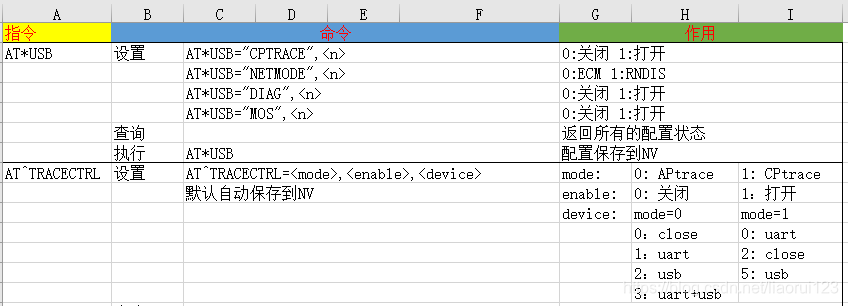

   AT^TRACECTRL的指令说明如下：


4. 用USB转TTL数据线连接模块的HOST UART管脚

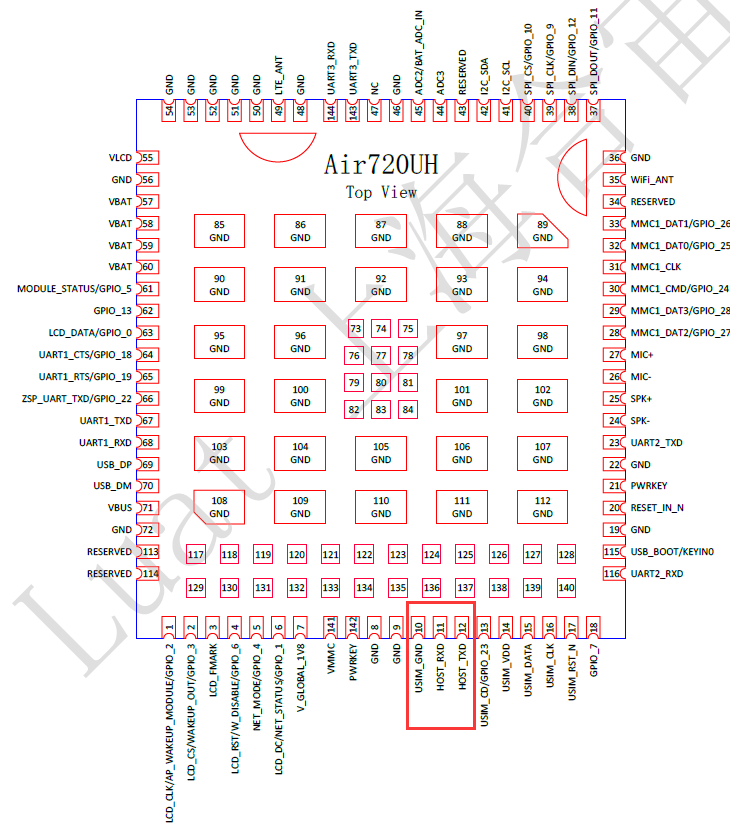

   Air720U:

   Air724U:

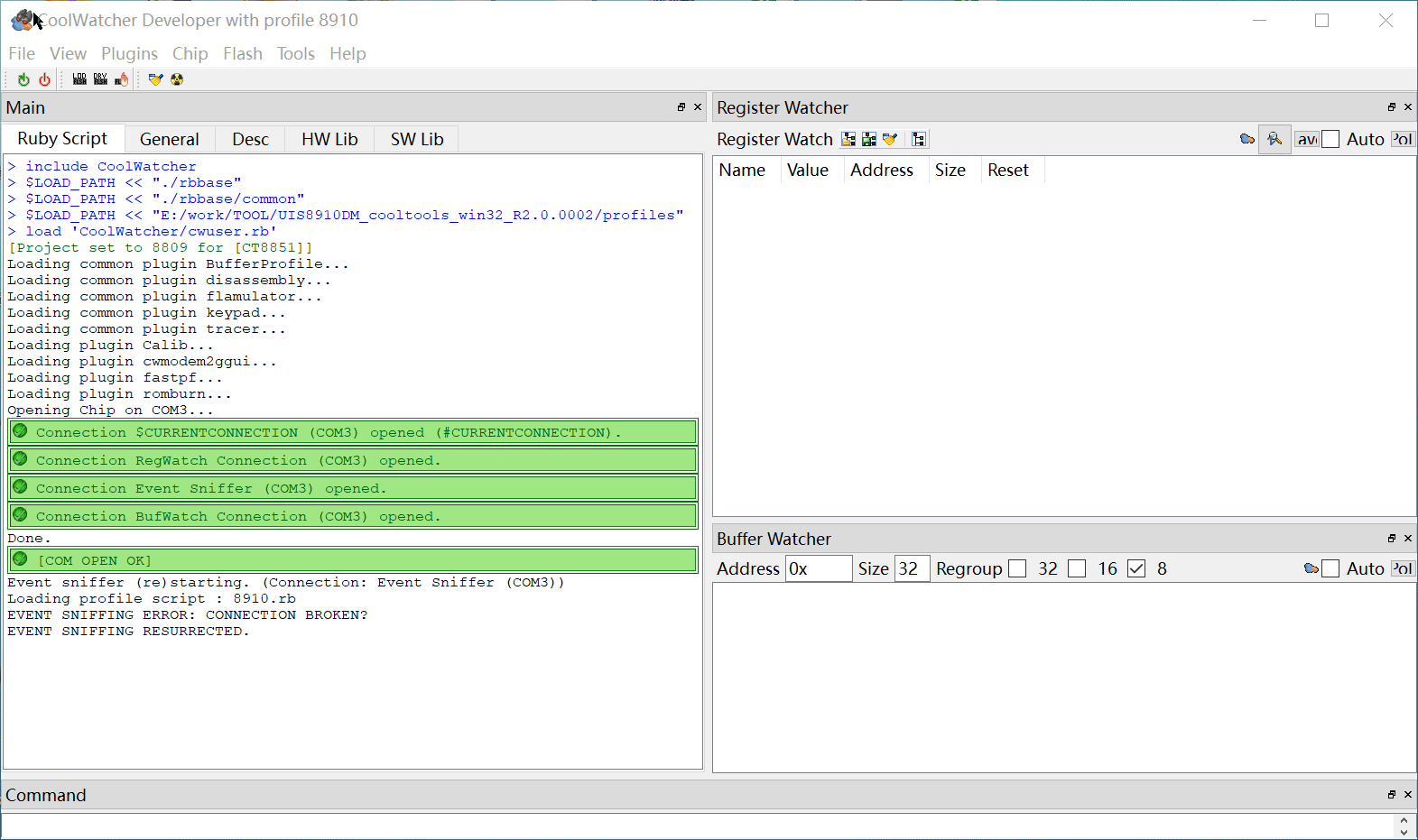

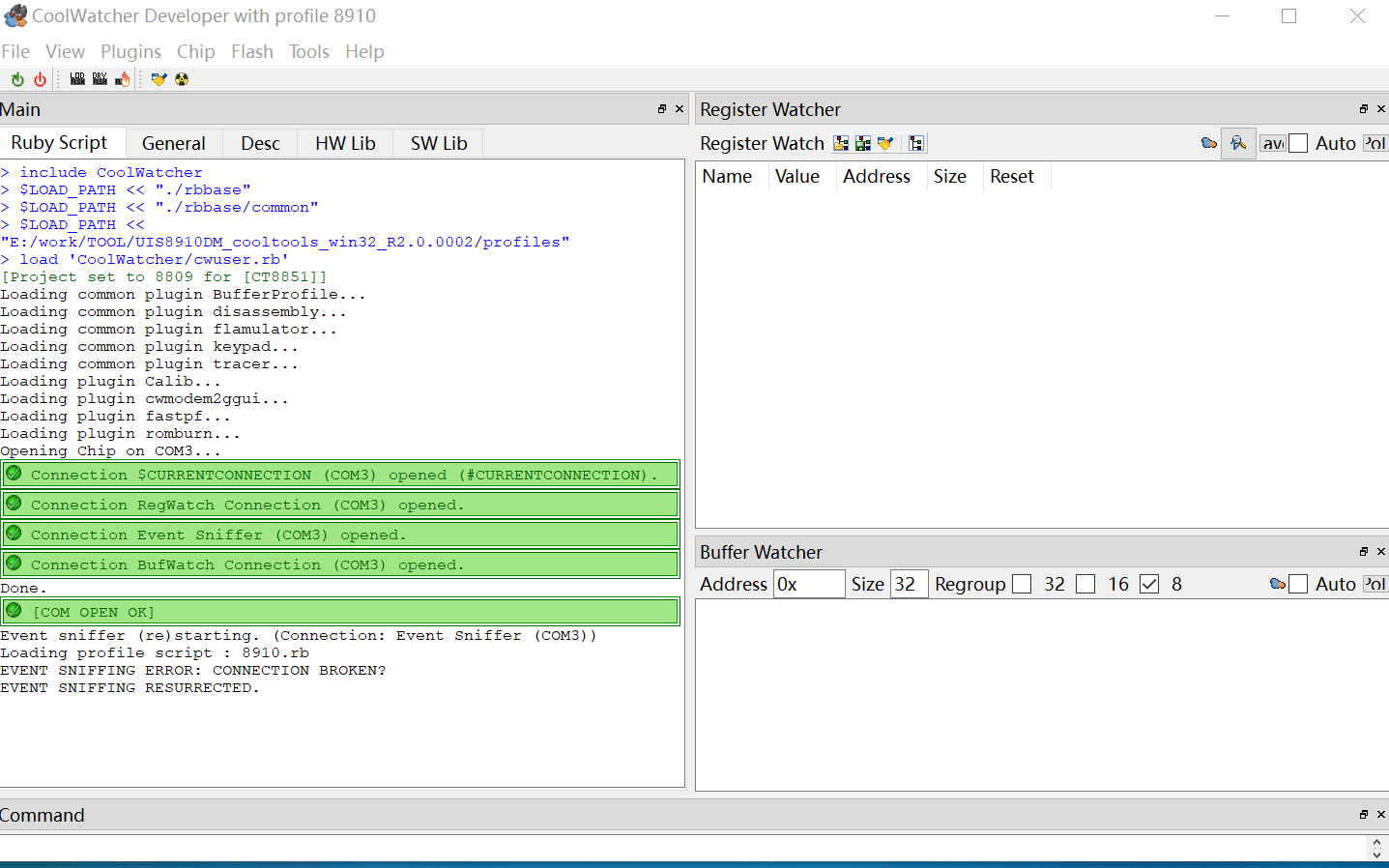

5. 打开cooltool

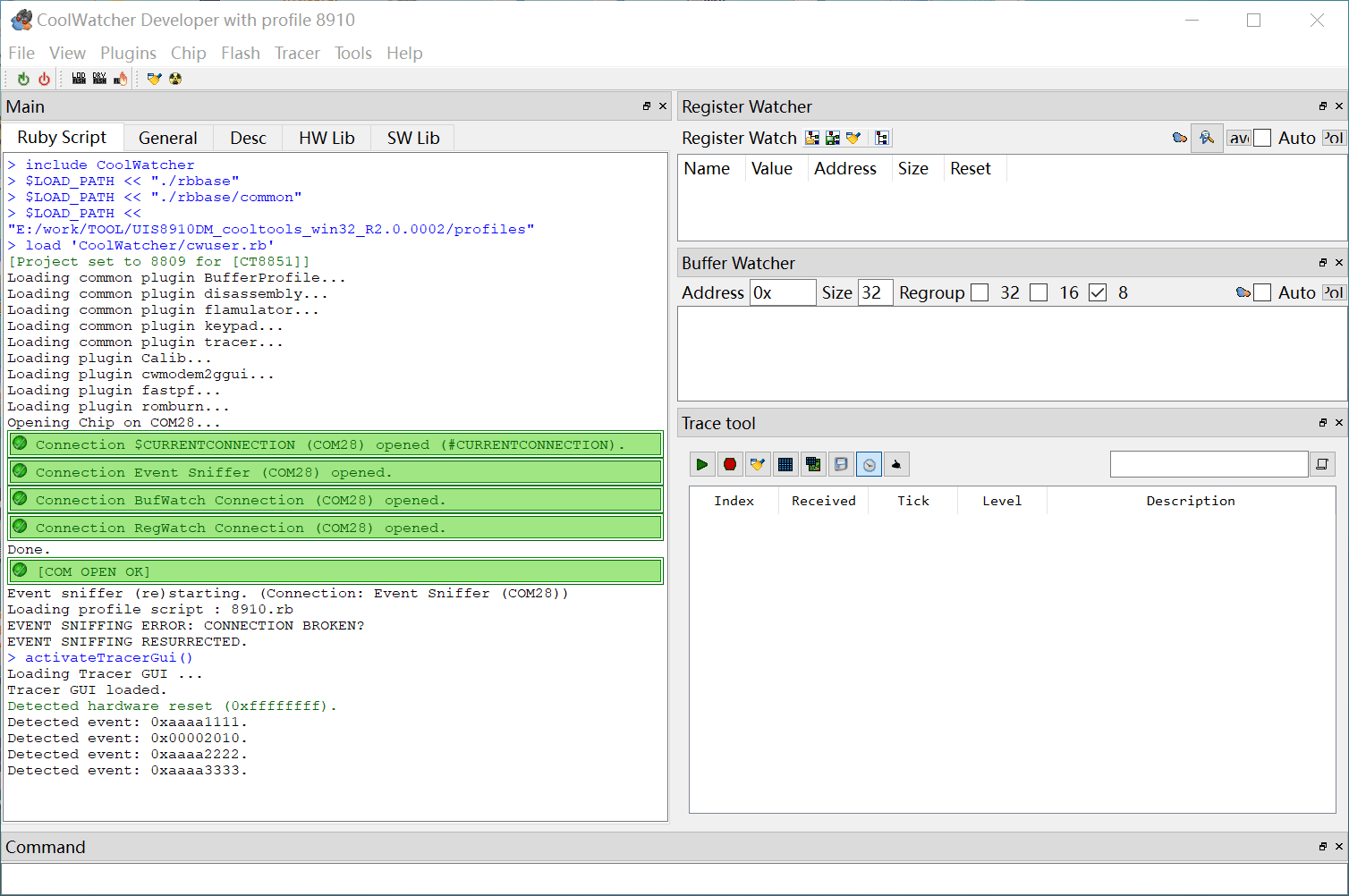

   4.打开trace栏

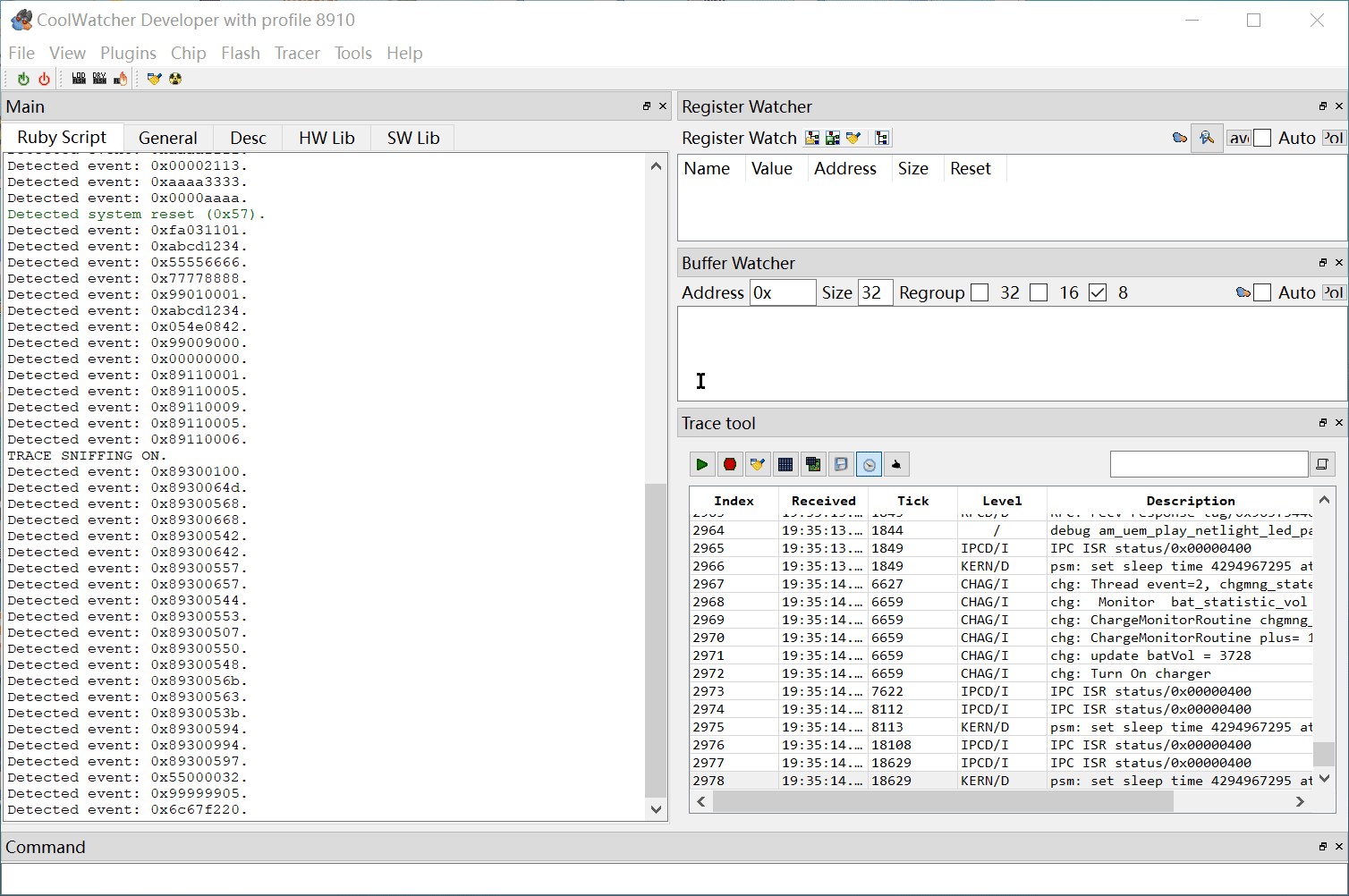

6. 模块开机，日志会在trace栏中打印出来


7. 抓到想要的日志后，点击保存即可


---

从ZSP_UART口抓取CP日志

在USB被占用的情况下同样可以通过ZSP_UART串口来抓取日志，步骤如下：

1. 准备工作：

• 高速串线，由于ZSP_UART固定波特率8000000，所以切记要选择高速的串口芯片，这里建议使用FT4232串口芯片。
• 抓日志的专用工具：ArmTracer_V6.1.5_User.7z

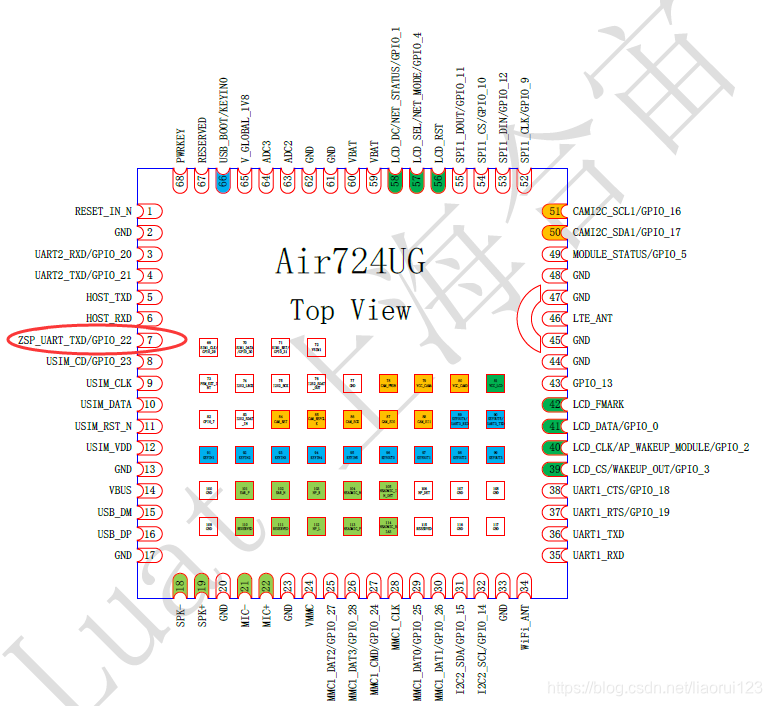

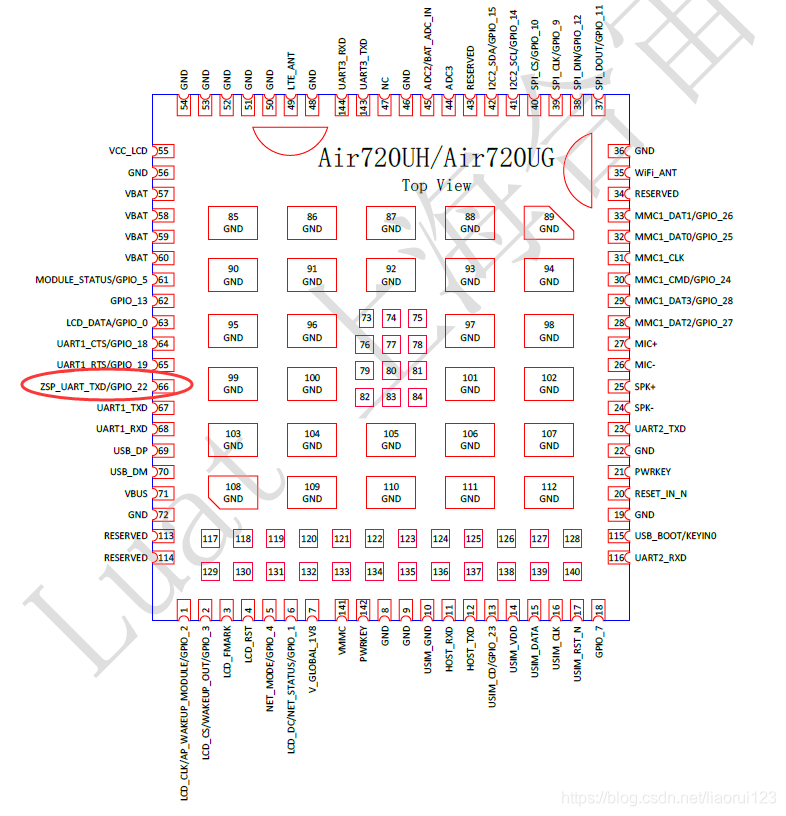

2. 找到模块的ZSP_UART_TXD管脚，这个专门的CP日志输出串口，不能用于其他用处，只有TX，没有RX，但这就够了，管脚如下所示：
   Air724UG:


Air720UG:

3. 通过通用串口（可以是UART1或者USB虚拟的AT串口）发AT指令 AT^TRACECTRL=1,1,0

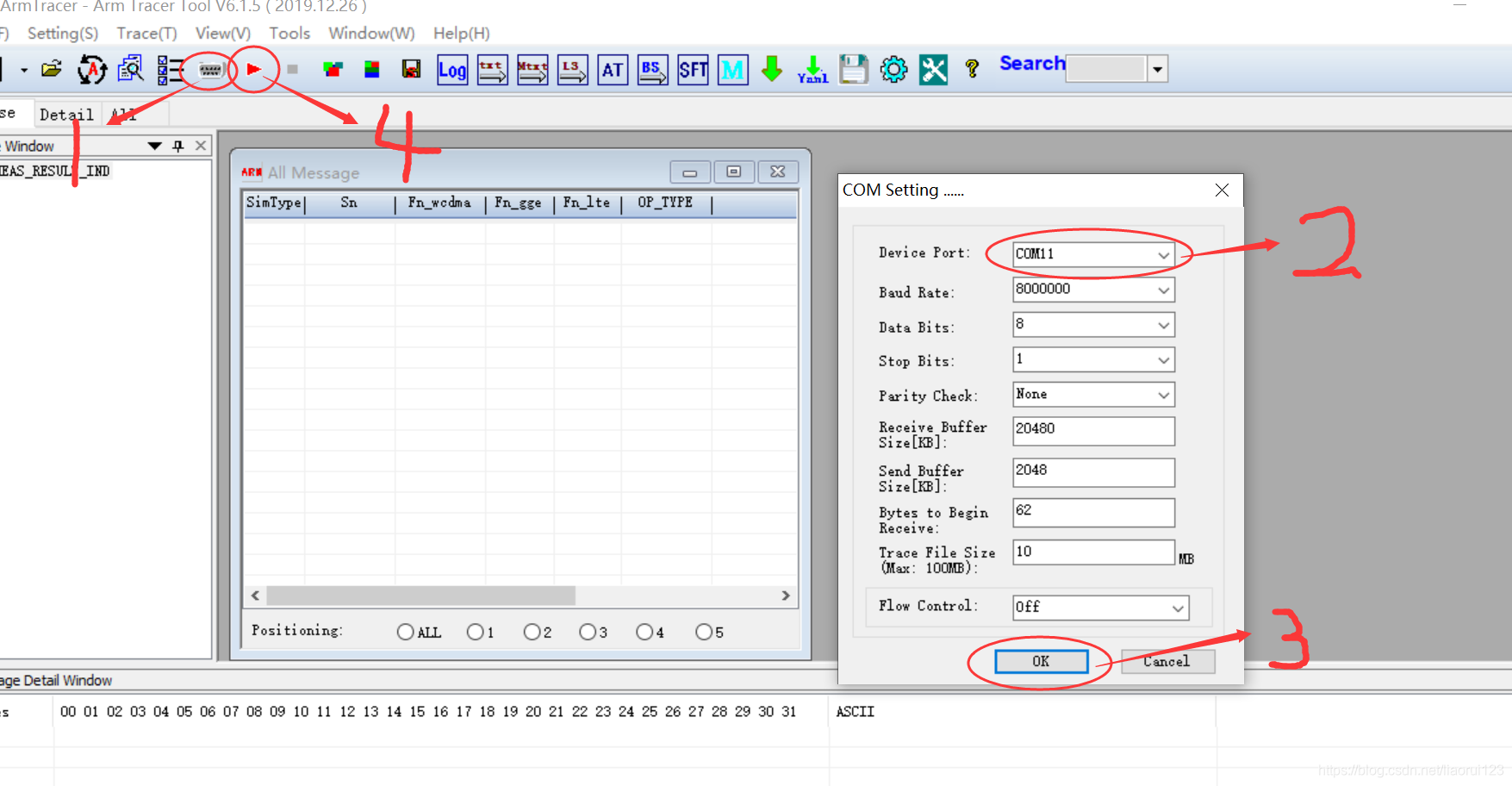

4. 打开ArmTracer 做如下设置


注意：其他的设置保持不变

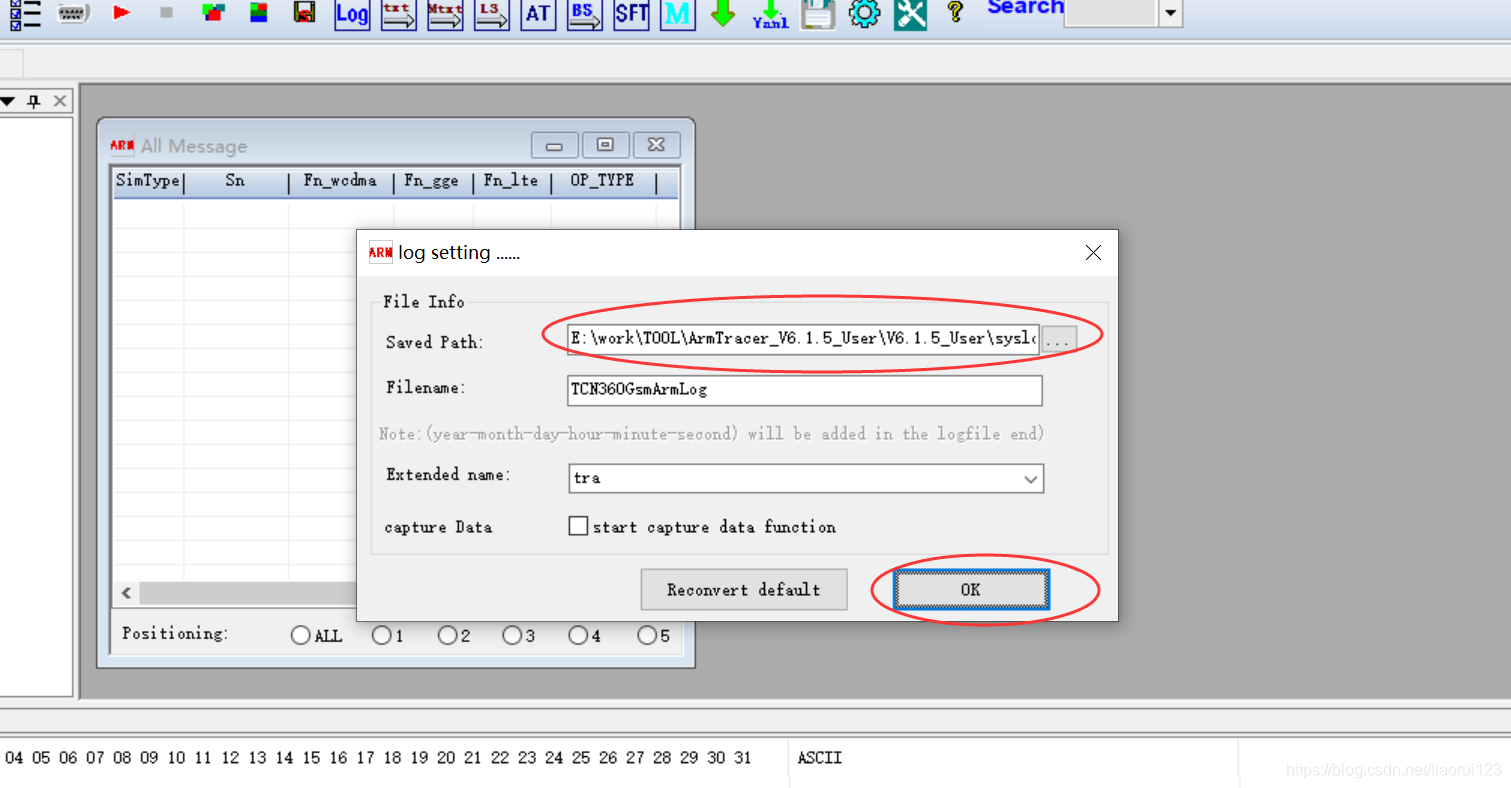

5. 点击开始后，设置好日志保存路径

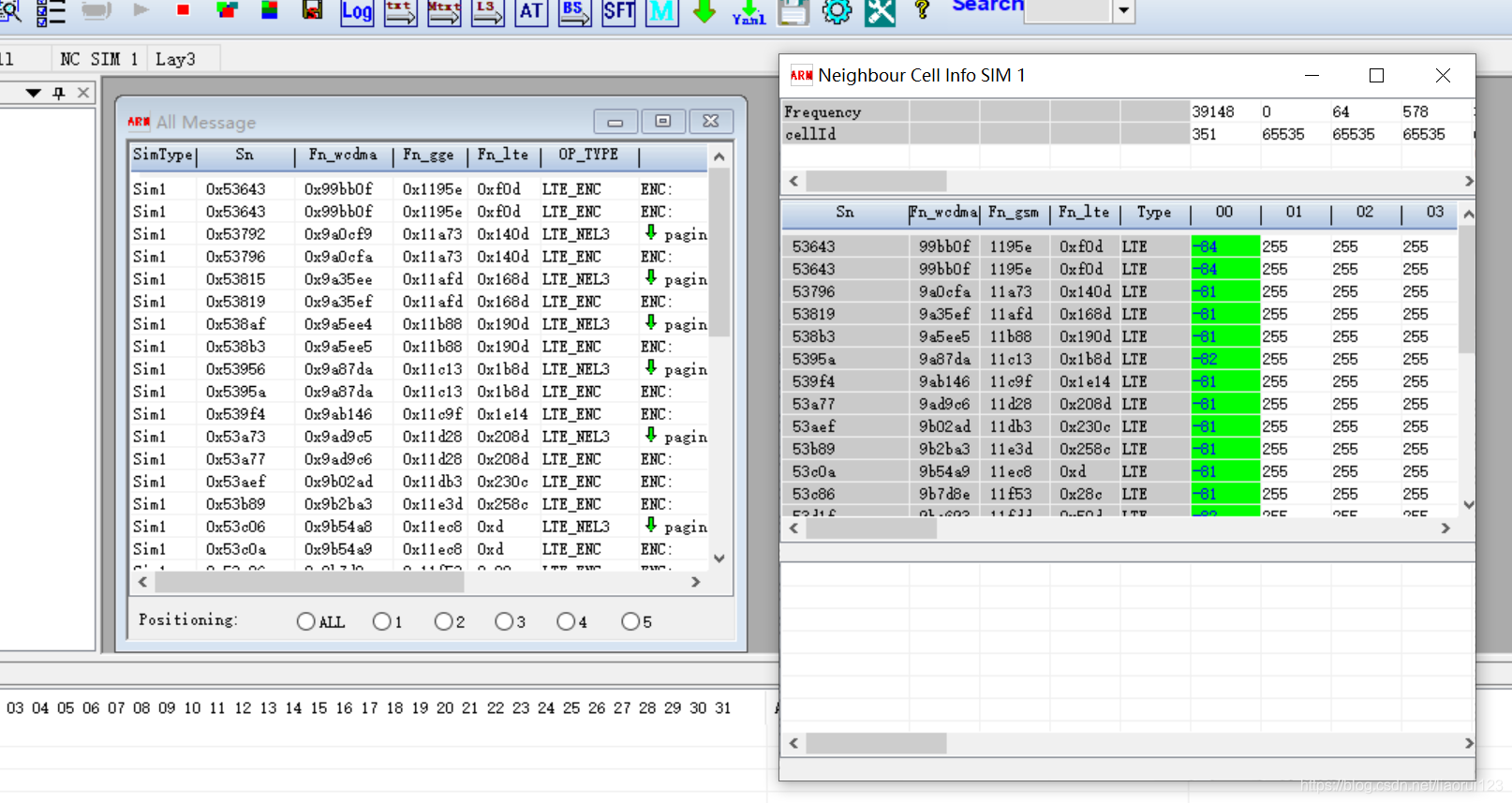

6. 点击OK后，会看到有日志打印出来

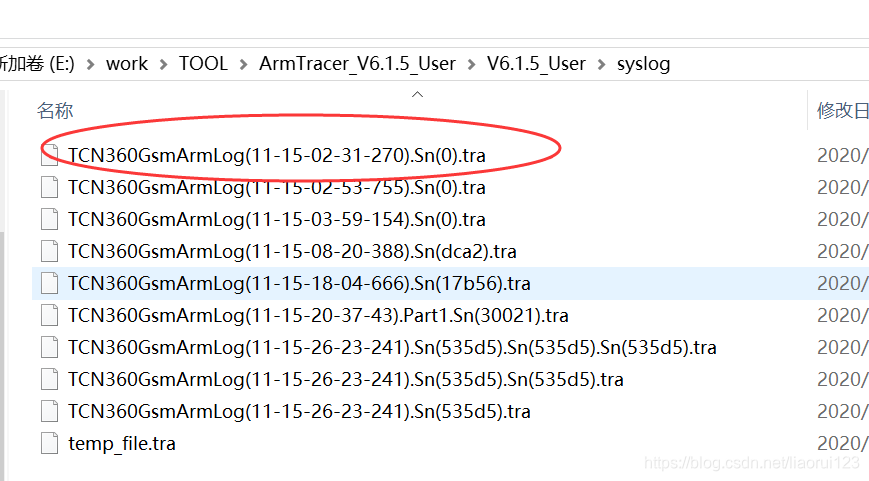

7. 保持运行，直到设备出现想要的异常现象后，点击停止打印，然后日志会自动保存在之前设置好的路径下面


Android & LINUX 主控抓底层日志方法

有些时候需要抓取模块底层log分析问题，就需要编译diag.zip工具
一般情况下diag能够自动识别到设备文件，只需要调用
./diag logname
就能抓取log。
也可以手动指定设备文件
./diag logname - - /dev/ttyUSB2
设备文件名视情况更改
