Activity-定义边界事件

流程流转到一个普通任务时, 如果在指定时间内没有完成, 就会触发定时边界事件。

流程xml如下

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
  xmlns:activiti="http://activiti.org/bpmn" targetNamespace="Examples"
  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL
             http://www.omg.org/spec/BPMN/2.0/20100501/BPMN20.xsd">

  <process id="boundaryEventFlow" name="定时边界事件">
    <startEvent id="startEvent"/>
    <userTask id="commonTask" name="Common Task"/>
    <!-- 声明边界事件, attachedToRef 指定边界事件的起源 -->
    <boundaryEvent id="boundaryEvent" name="Timer" attachedToRef="commonTask" cancelActivity="true">
      <timerEventDefinition>
        <!-- 在任务开始 5 秒之后触发, 如果commonTask中的任务还没有完成,就会触发边界事件,把流程走向Timeout Task -->
        <timeDuration>PT5S</timeDuration>
      </timerEventDefinition>
    </boundaryEvent>
    <userTask id="timeoutTask" name="Timeout Task"/>
    <endEvent id="end1"/>
    <endEvent id="end2"/>
    <sequenceFlow sourceRef="startEvent" targetRef="commonTask"/>
    <sequenceFlow sourceRef="commonTask" targetRef="end1"/>
    <sequenceFlow sourceRef="boundaryEvent" targetRef="timeoutTask"/>
    <sequenceFlow sourceRef="timeoutTask" targetRef="end2"/>
  </process>

</definitions>

一个流程触发,走到了Common  Task,如果这个Common Task在5秒内没有完成走到end1,那么,就会触发事件边界事件,走到Timeout Task。代码示例:

package common;

import java.io.File;
import java.io.IOException;
import java.io.InputStream;
import java.util.ArrayList;
import java.util.List;
import org.activiti.bpmn.BpmnAutoLayout;
import org.activiti.bpmn.model.BpmnModel;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.history.HistoricActivityInstance;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.repository.ProcessDefinition;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.image.impl.DefaultProcessDiagramGenerator;
import org.apache.commons.io.FileUtils;

public class ProcessEngineUtil {
    public ProcessEngineConfiguration configuration;

    public ProcessEngine processEngine;

    public RepositoryService repositoryService;

    public ProcessDefinition processDefinition;

    public ProcessEngineUtil(String bpmnFile) {
        configuration =
            ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
        processEngine = configuration.buildProcessEngine();


        processEngine.getProcessEngineConfiguration().getAsyncExecutor().start();

        repositoryService = processEngine.getRepositoryService();
        Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource(bpmnFile)
            .deploy();

        String deploymentId = deployment.getId();
        processDefinition = repositoryService.
            createProcessDefinitionQuery().
            deploymentId(deploymentId)
            .singleResult();
    }

    public ProcessDefinition getProcessDefinition() {
        return processDefinition;
    }

    public ProcessEngine getProcessEngine() {
        return processEngine;
    }

    public void draw(ProcessInstance processInstance){
        DefaultProcessDiagramGenerator defaultProcessDiagramGenerator = new DefaultProcessDiagramGenerator(); // 创建默认的流程图生成器
        String imageType = "png"; // 生成图片的类型
        List<String> highLightedActivities = new ArrayList<>(); // 高亮节点集合
        List<String> highLightedFlows = new ArrayList<>(); // 高亮连线集合
        List<HistoricActivityInstance> hisActInsList = processEngine.getHistoryService().createHistoricActivityInstanceQuery()
            .processInstanceId(processInstance.getProcessInstanceId())
            .list(); // 查询所有历史节点信息
        hisActInsList.forEach(historicActivityInstance -> { // 遍历
            if("sequenceFlow".equals(historicActivityInstance.getActivityType())) {
                // 添加高亮连线
                highLightedFlows.add(historicActivityInstance.getActivityId());
            } else {
                // 添加高亮节点
                highLightedActivities.add(historicActivityInstance.getActivityId());
            }
        });
        String activityFontName = "宋体"; // 节点字体
        String labelFontName = "微软雅黑"; // 连线标签字体
        String annotationFontName = "宋体"; // 连线标签字体
        ClassLoader customClassLoader = null; // 类加载器
        double scaleFactor = 1.0d; // 比例因子,默认即可
        boolean drawSequenceFlowNameWithNoLabelDI = true; // 不设置连线标签不会画


        BpmnModel bpmnModel = repositoryService.getBpmnModel(processDefinition.getId());
        BpmnAutoLayout bpmnAutoLayout = new BpmnAutoLayout(bpmnModel);
        bpmnAutoLayout.setTaskHeight(120);
        bpmnAutoLayout.setTaskWidth(120);
        bpmnAutoLayout.execute();
        InputStream
            inputStream = defaultProcessDiagramGenerator.generateDiagram(bpmnModel, imageType, highLightedActivities
            , highLightedFlows, activityFontName, labelFontName, annotationFontName, customClassLoader,
            scaleFactor);  // 获取输入流
        try {
            // 先将图片保存
            FileUtils.copyInputStreamToFile(inputStream, new File("1.png"));
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
}
package com.lala.timerboundary;

import com.lala.hexo.DemoMain;
import common.ProcessEngineUtil;
import java.util.List;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

public class TimerBoundary {
    public static void main(String[] args)
        throws InterruptedException {
        ProcessEngineUtil processEngineUtil = new ProcessEngineUtil("boundaryEvent.bpmn20.xml");
        ProcessEngine processEngine = processEngineUtil.getProcessEngine();
        ProcessInstance processInstance = processEngine.getRuntimeService().startProcessInstanceByKey("boundaryEventFlow");
        // task 列表
        List<Task> beforeSleepTaskList = processEngine.getTaskService().createTaskQuery().list();
        for (Task task : beforeSleepTaskList) {
            System.out.println("休眠前 task.name = " + task.getName());
            // processEngine.getTaskService().complete(task.getId());
        }
        // 强制睡眠等待边界事件触发
        Thread.sleep(10 * 1000);
        // task 列表
        List<Task> afterSleepTaskList = processEngine.getTaskService().createTaskQuery().list();
        System.out.println("休眠后 task 总数:  " +  afterSleepTaskList.size());
        for (Task task : afterSleepTaskList) {
            System.out.println("休眠后 task.name = " +  task.getName());
        }
        processEngineUtil.draw(processInstance);
    }
}

以上输出:

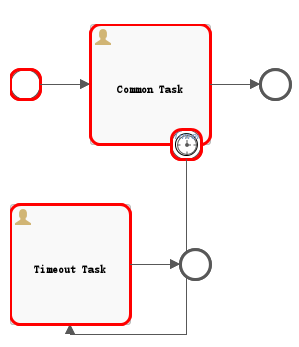

流程图如下:

ps。如果发现定时器失效,可能是没有加

processEngine.getProcessEngineConfiguration().getAsyncExecutor().start(); // 开启定时器

实例一:

如果把main函数中注释

processEngine.getTaskService().complete(task.getId());

那么,流程就不会走到Timeout Task中,输入会变成:

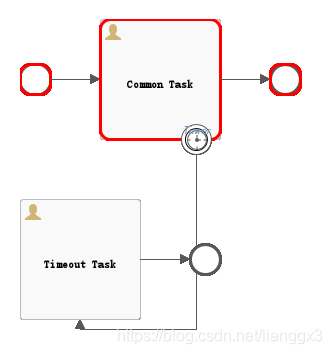

流程如下:

实例二:

如果代码改成:在休眠之后,再去触发完成common Task的事件

        List<Task> beforeSleepTaskList = processEngine.getTaskService().createTaskQuery().list();
        // 强制睡眠等待边界事件触发
        Thread.sleep(10 * 1000);
        for (Task task : beforeSleepTaskList) {
            System.out.println("休眠后 task.name = " + task.getName());
            processEngine.getTaskService().complete(task.getId());
        }

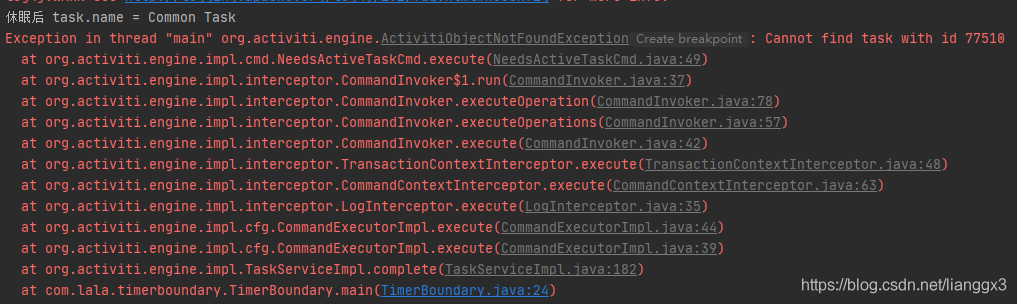

就会抛出处理异常,以为这时流程已经走到了timeout Task了。
