OpenWrt增加SD卡支持

最新推荐文章于 2024-10-27 13:11:40 发布
原创 最新推荐文章于 2024-10-27 13:11:40 发布 · 2.1k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#OpenWrt #MTK7628

本文介绍了在HLK_MTK7628n硬件上，由于网口3和网口4与SD卡存在硬件冲突，如何通过修改设备树(dts)文件来启用SD卡支持。具体操作包括修改dts文件中的sdhci节点，设置status为'okay'和mediatek,cd-low属性。测试阶段因硬件限制，SD卡槽未焊接，故实机测试待补充。

环境

  • 硬件：HLK_MTK7628n
  • 系统：官方Openwrt
  • 分支：master

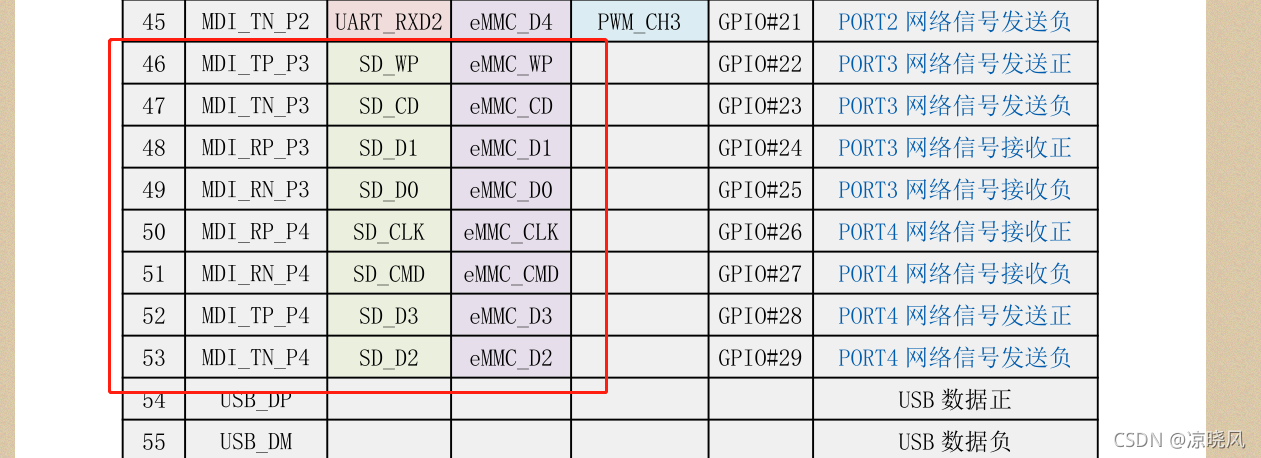

硬件连接

在这里插入图片描述
注意：网口3 网口4 和SD卡冲突，两者只能2选一。

操作步骤

1.修改dts文件

位置参考 led 博文

&sdhci {
	status = "okay";
	mediatek,cd-low;
};

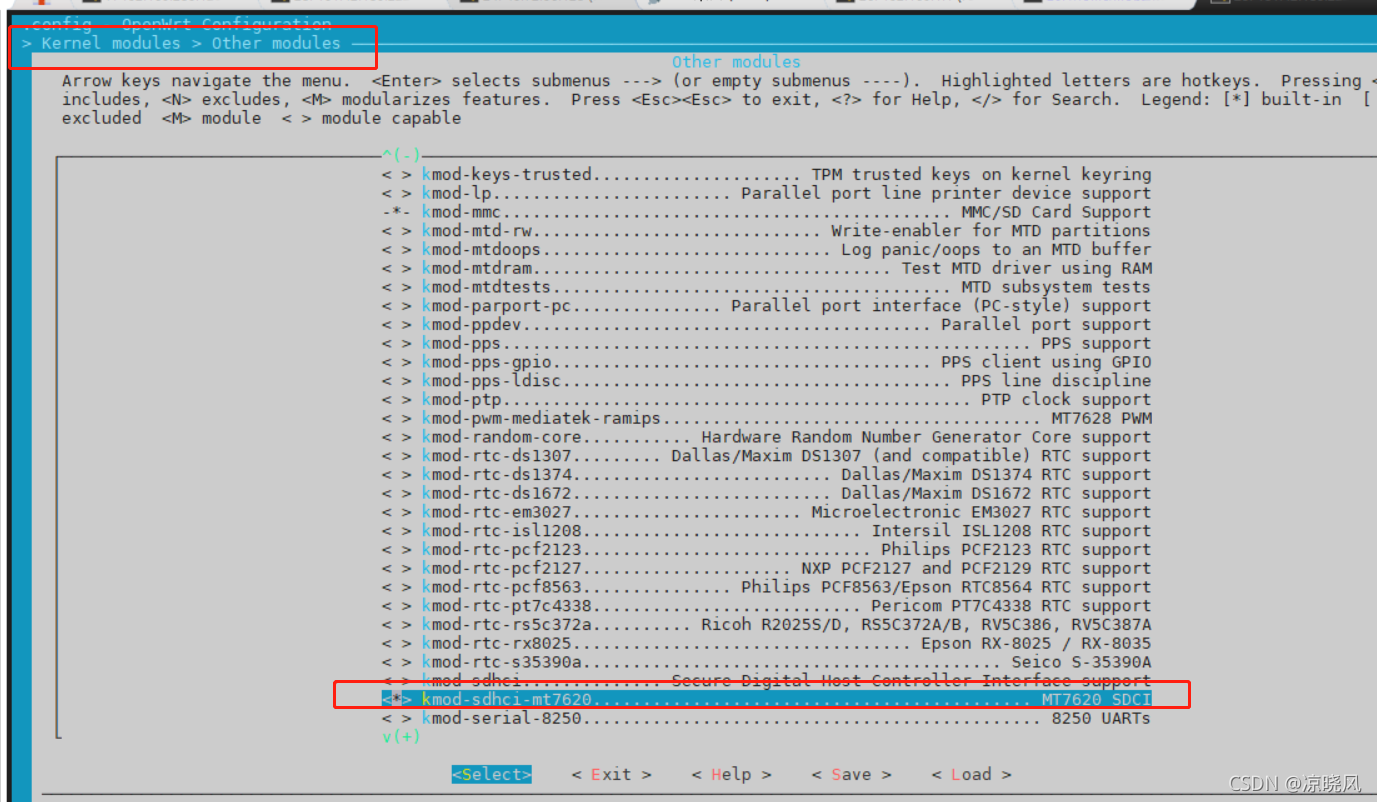

2.打开SD卡支持

请添加图片描述

测试

查看启动日志：

todo：实机测试：因为sd卡槽未焊接，待补充
