本文深入探讨了InnoDB存储引擎的行格式，包括COMPACT、REDUNDANT、DYNAMIC和COMPRESSED四种类型，重点解析了COMPACT行格式下的记录额外信息，如变长字段长度列表和NULL值列表。同时，详细介绍了InnoDB数据页的结构，如FileHeader、PageHeader、Infimum+Supremum、UserRecords、FreeSpace、PageDirectory和FileTrailer，以及数据查找的流程。此外，还讨论了页的分配和使用情况，以及页目录中的‘槽’概念，旨在提高数据查询效率。
目录
innodb 行格式
innodb 有4中不同类型的行格式，分别是
- COMPACT
- REDUNDANT
- DYNAMI
- COMPRESSED
创建表时，可以执行表的行格式， create table t （'''''''） ROW_FORMAT = COMPACT

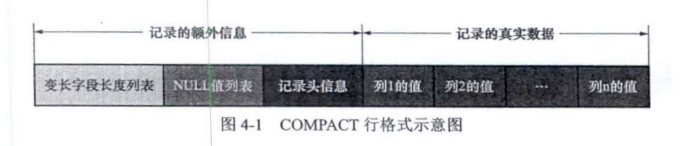

COMPACT 行格式
记录的额外信息
变长字段长度列表
所有变长字段的真实数据占用 字节数都存放在记录的开头位置，从而形成一个变长字段长度列表，各变长字段的真实数据占用的字节数按照列的顺序逆序存放（再次强调一遍，是逆序存放）
NULL值列表
一条记录中的某些列可能存储 NULL 值，所以把一条记录中值为 NULL 的列统一管理起来，存储到 “NULL 值列表”，如果表中没有允许存储 NULL 的列，则 NULL 值列表也就不存在了

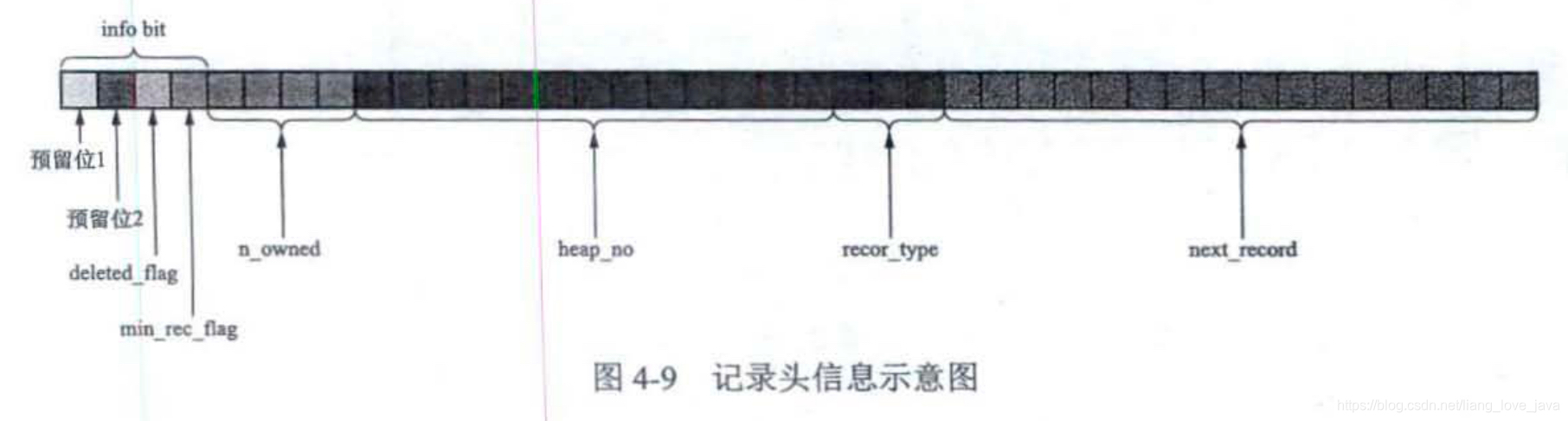

记录的头信息
记录的头信息占用空间为 5 字节，也就是 40个二进制位

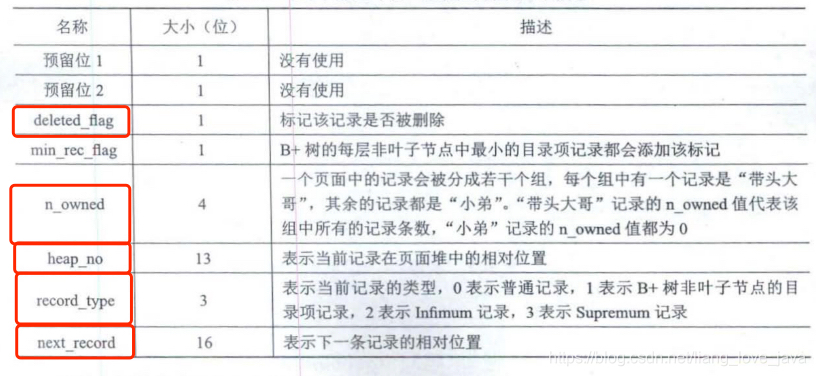

记录头信息中各二进制位代表的意思
重点需要知道，deleteed_flag，n_owned，record_type，next_record 各个字段的含义
记录的真实数据

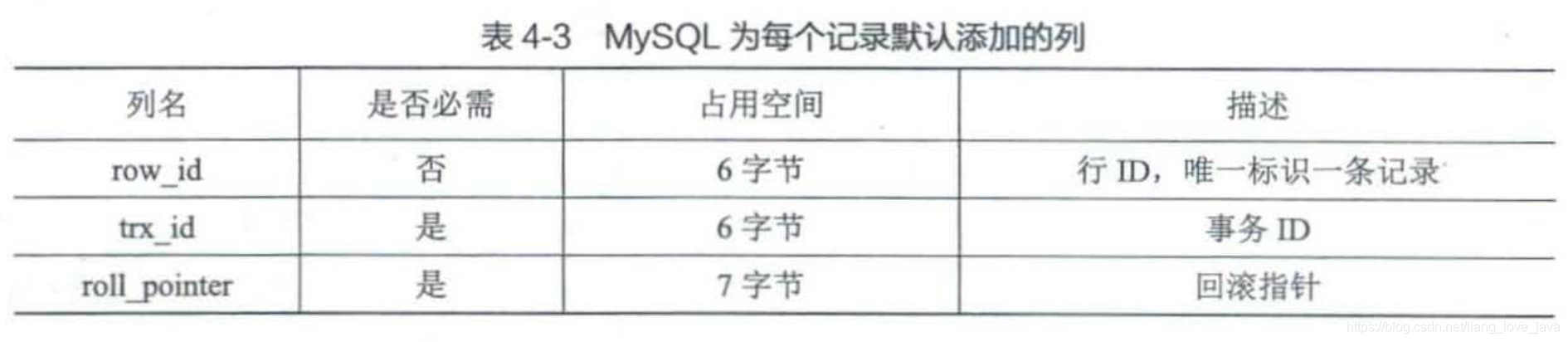

记录的真实数据除了保存了，表的一条记录的各个列的数据外，MySQL 会为每个记录默认地添加一些列(也称为隐藏列)，见下图

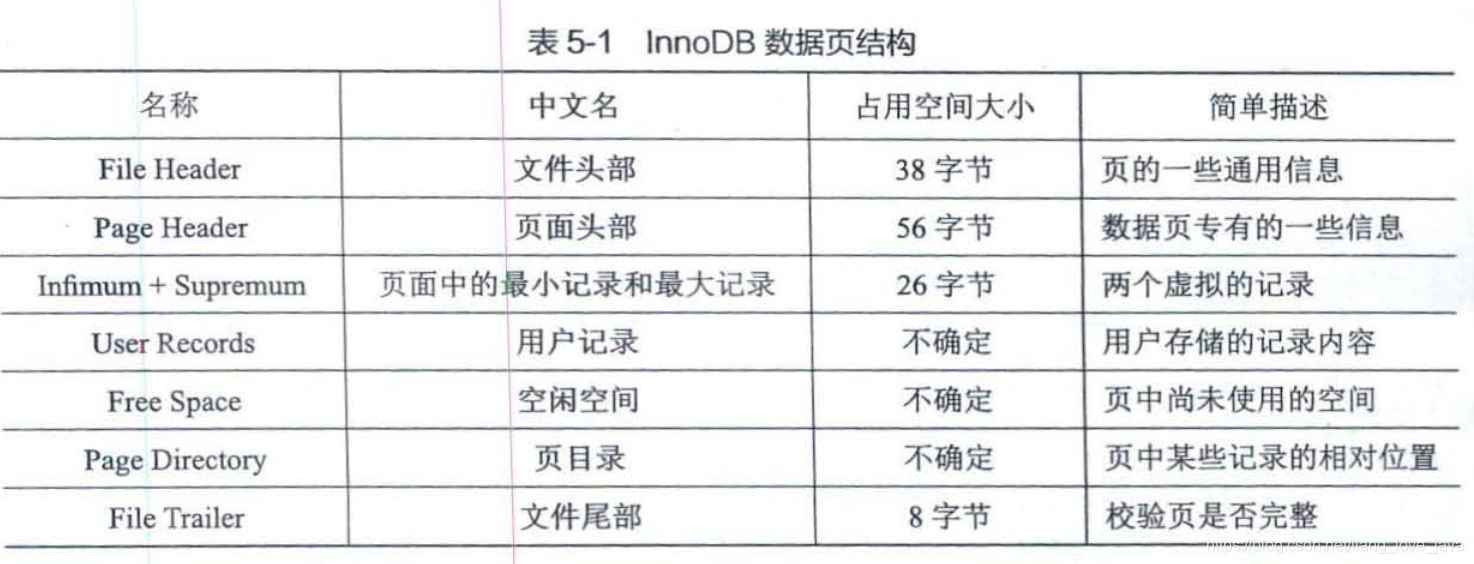

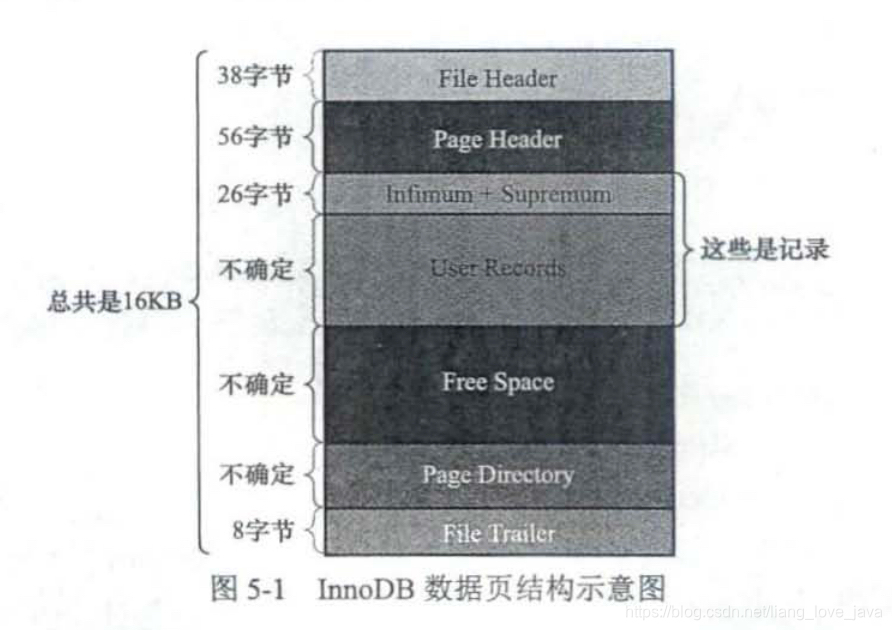

innodb数据页结构示意图
innodb 读取数据的方式是以“页”为单位，作为磁盘和内存之间交互的基本单位，innodb 默认的页大小为 16KB。
innodb_page_size 控制“页”的大小，在mysql运行的过程中是无法修改此配置的，也就是说该配置是不能动态修改的，如果要让修改后的值生效，只能重启。
各部分解释

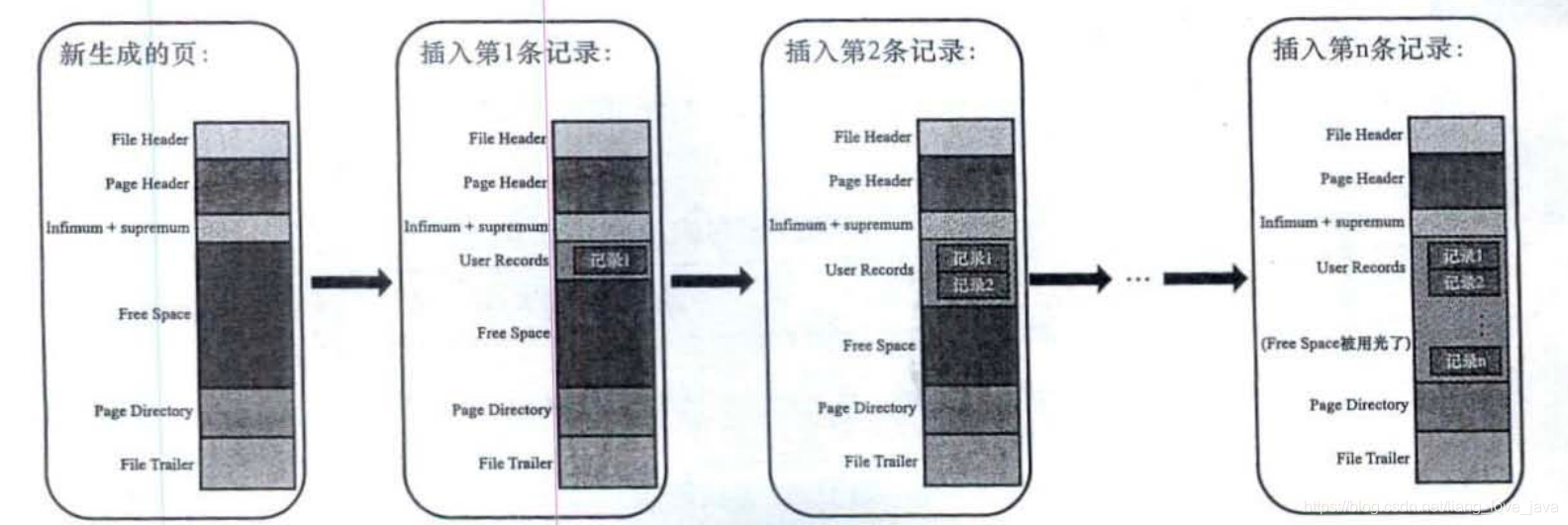

在一开始生成页的时候，其实并没有 User Records 部分，每当插入一条记录时都会从 Free Space 部分(也就是尚未使用的存储空间〉申请一个记录大小的空间，并将这个空间划分到 User Records 部分。当 Free Space 部分的空间全部被 User Records 部分替代掉之后，也就意味着这个页使用完了，此时如果还有新的记录插入，就需要去申请新的页了 。这个过程如下图所示

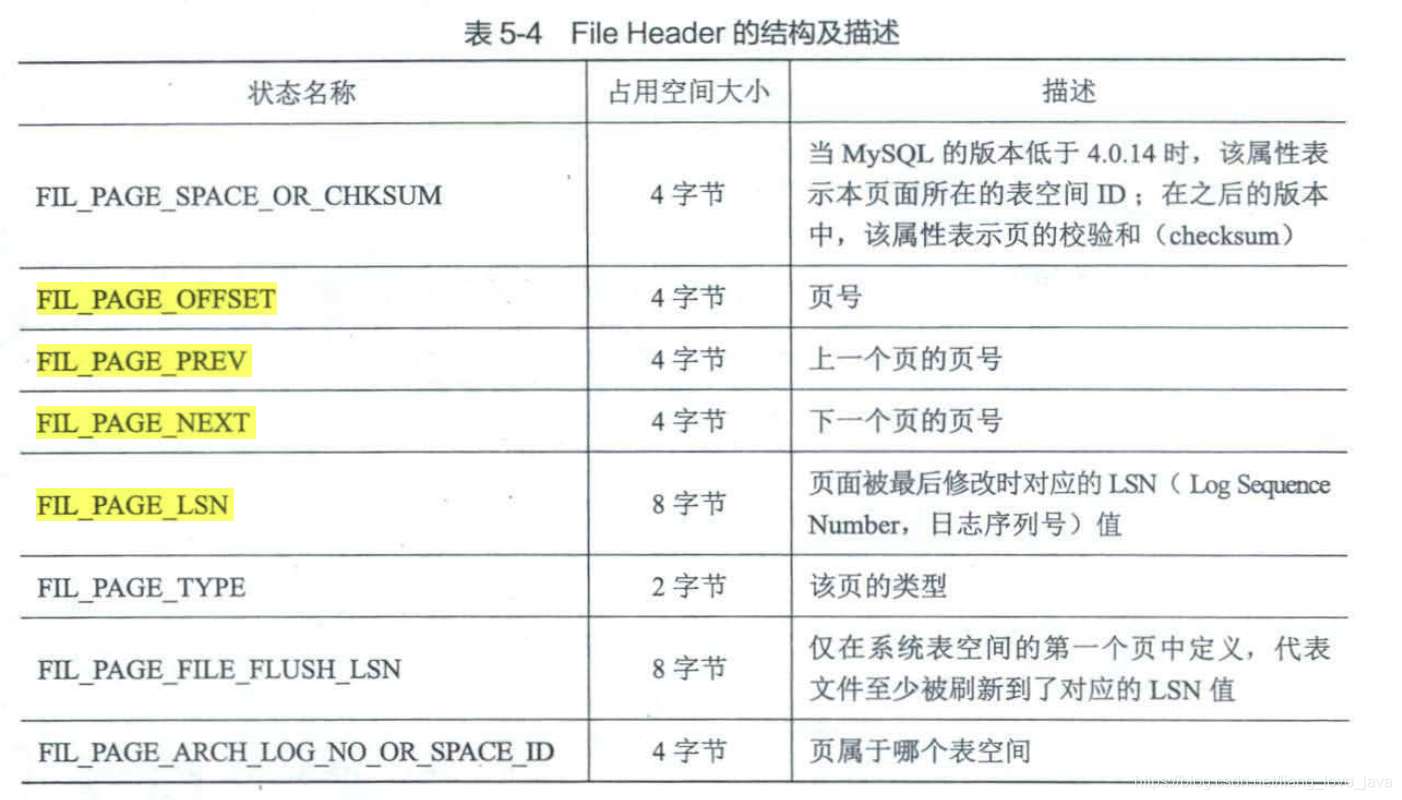

File Header
占股东的38字节，各个字节的具体用途
重点需要知道 图中标黄的部分

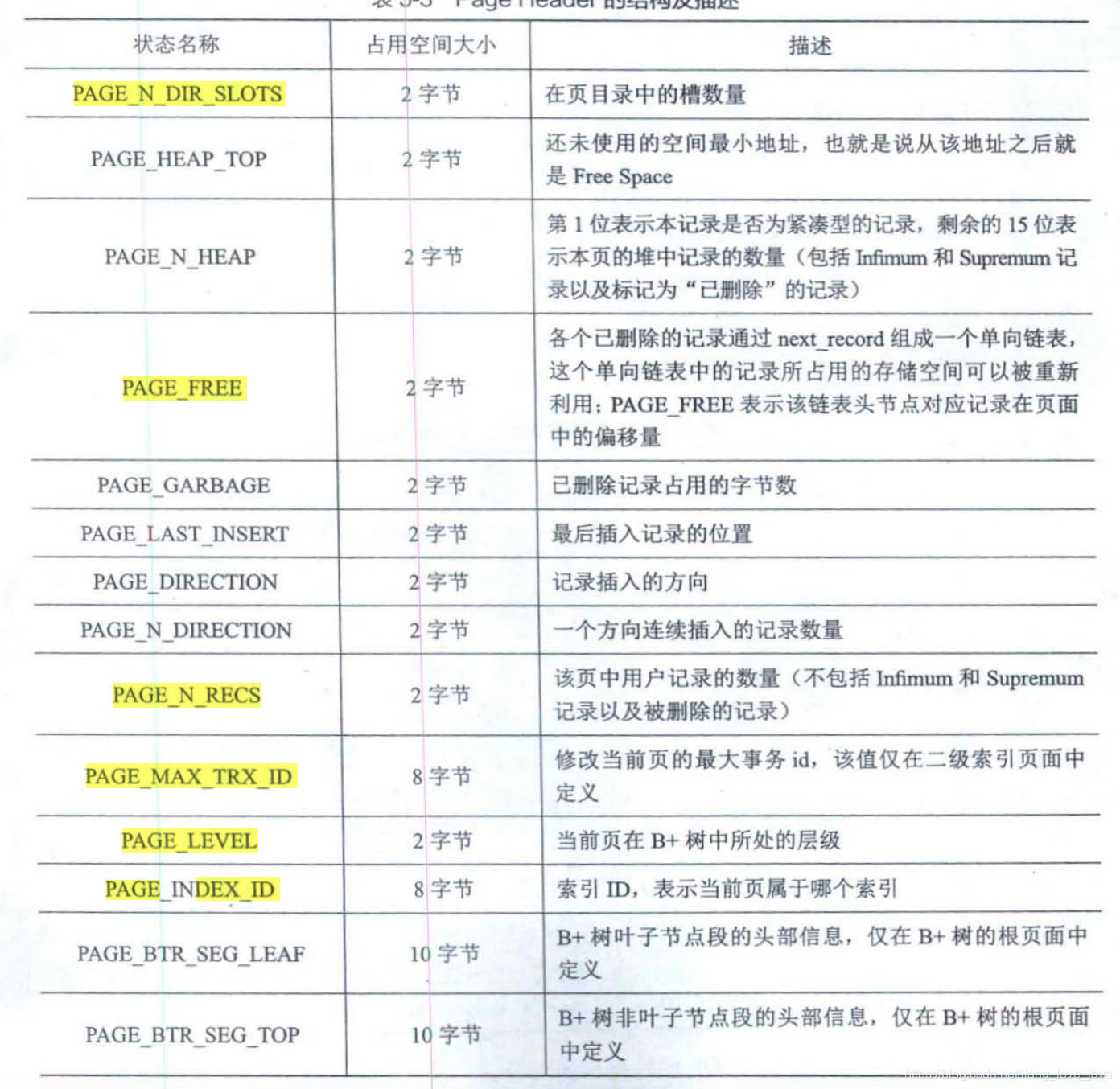

Page Header（页头部）
固定占用56字节，各个字节的具体用途
重点需要知道图中标黄的部分
lnfimum + Supremum
两个虚拟的伪记录 ，分别表示页中的最小记录和最大记录，占固定的 26 字节
User Records
真正存储记录的地方，大小不固定
Free Space
页中尚未使用的部分，大小不固定
Page Directory（页目录）
大小不固定，插入的记录越多，“槽”就越多，占用空间就越多

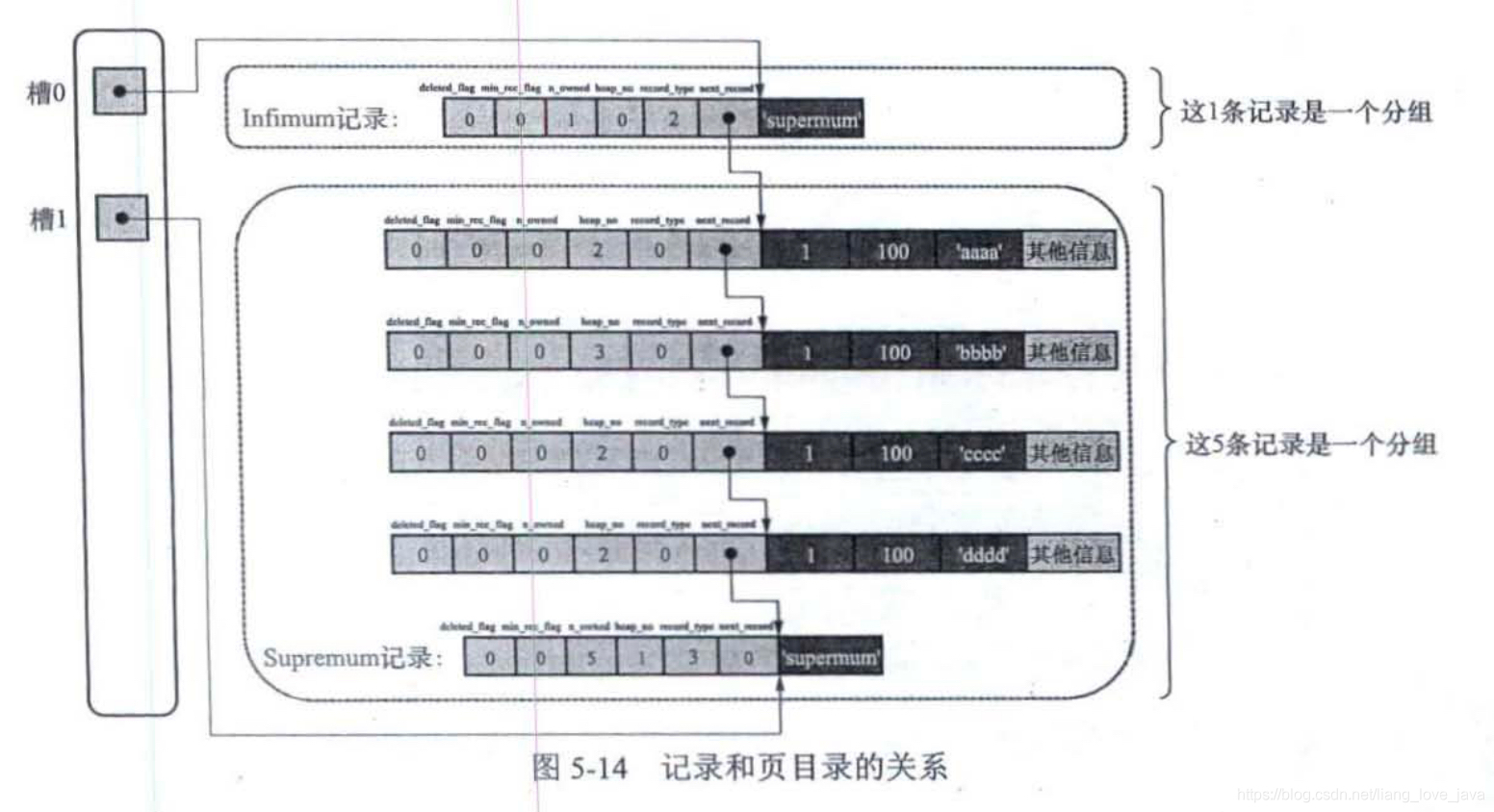

什么是“槽”
为了提高“数据页”内查询数据的效率，innodb 设计了 “槽”
介绍“槽”之前先介绍，“组”
- 对于 Infimum 记录所在的分组只能有 1 条记录， Supremum 记录所在的分组拥有的记录条数只能在 1 -- 8 条之间，剩下的分组中记录的条数范围只能是在 4 -- 8 条之间。
- 当一个组的记录数等于 8 后，在插入一条记录，会将组中的记录拆分成两个组，其中一个组 4 条记录，另一个组 5 条件记录。
“槽”是怎么来的
- 将所有正常的记录(包括 Infimum Supremum 记录，但不包括已经移除到垃圾链表的记录)划分为几个组
- 每个组的最后一条记录(也就是组内最大的那条记录)相当于"带头大哥"组内其余的记录相当于"小弟”，“带头大哥"记录的头信息中的 n_owned 属性表示该组内共有几条记录
- 将每个组中最后一条记录在页面中的地址偏移量(就是该记录的真实数据与页面中第0个字节之间的距离〉单独提取出来，按顺序存储到 Page Directory， 页目录中这些地址偏移量称为槽 (Slot)，每个槽占用2字节，页目录就是由多个槽组成的
File Trailer
保存页的校验和
一个数据页的示意图
在一个数据页中查找指定主键值的记录时，过程分为两步
- 通过二分法确定该记录所在分组对应的槽，然后找到该槽所在分组中主键值最小的那条记录
- 通过记录的 next record 属性遍历该槽所在的组中的各个记录
在 B+TREE 同一层的数据页与数据页之间是双向链表，数据页内记录与记录之间是单向链表
