C#绘制动态曲线

简介

用于实时显示数据动态曲线，比如：SOC、Batt_V。

界面设计

组件选用工具箱中chart，拖到界面中。

程序实现

//用于绘制动态曲线，可置于定时函数中，定时更新数据曲线
static int sintDrawGrapg = 14;
void DrawSocGraph()
{
    double f = (double)MainForm.readData[12];
    double dlBatVol = (double)(MainForm.readData[5] << 8 | MainForm.readData[6])/100;

    sintDrawGrapg++;
    if(sintDrawGrapg >= 14)  //14 30s画一个点
    {
        sintDrawGrapg = 0;
        chart1.Series[0].Points.Add(f);
        if (chart1.Series[0].Points.Count > 30) //横坐标30格
        {
            chart1.Series[0].Points.RemoveAt(0);
        }

        chart2.Series[0].Points.Add(dlBatVol);
        if (chart2.Series[0].Points.Count > 30)
        {
            chart2.Series[0].Points.RemoveAt(0);
        }
    }
}

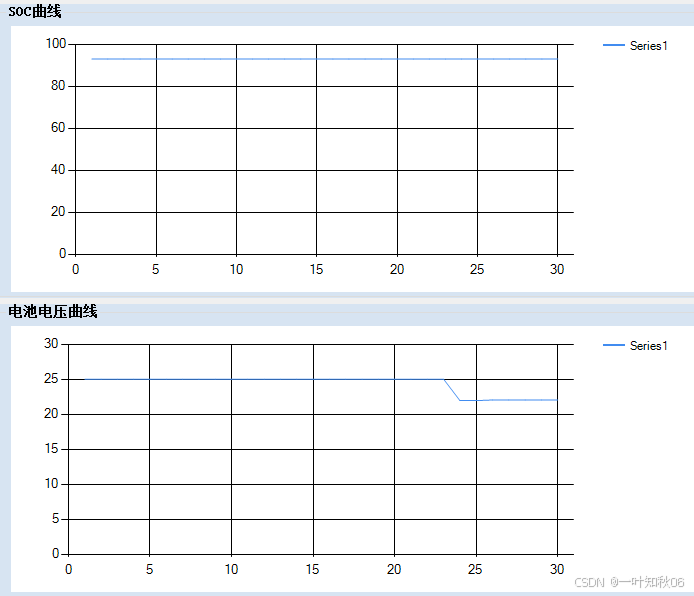

显示效果
