02.使用PowerDesigner生成SQL

最新推荐文章于 2022-05-23 10:45:13 发布
原创 最新推荐文章于 2022-05-23 10:45:13 发布 · 578 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#mysql #json #数据库 #powerdesigner

本文详细介绍了如何使用PowerDesigner进行新项目创建、物理模型设计、数据库表建立及SQL脚本生成的过程，包括创建部门表和员工表，并通过设置主外键关联两者。

一、New Project

打开File -> New Project
输入项目名:
在这里插入图片描述
点击ok后:
在这里插入图片描述

二、New Model

点击saas-export,再打开File->new Model 选择Physical Data
在这里插入图片描述
在这里插入图片描述

三、创建数据库表

在右边会出现这样的一个工具栏
在这里插入图片描述
点击图中的表图标,往中间拉,即可出现数据库表
在这里插入图片描述
创建一个部门表，一个员工表:

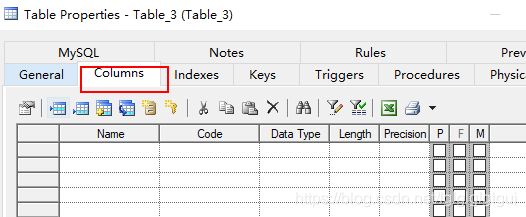

点击表图案,选择Columns即可编辑表字段
在这里插入图片描述

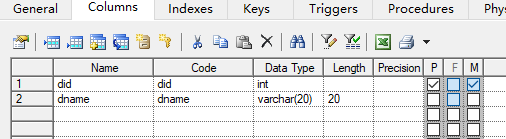

部门表的字段为:
在这里插入图片描述

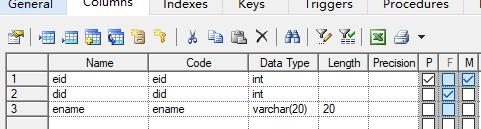

员工表的字段为:
在这里插入图片描述
关联两张表的主外键:
在这里插入图片描述

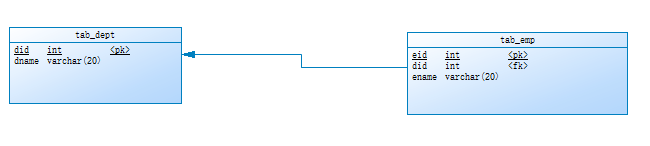

最后效果为：
在这里插入图片描述

四、生成SQL

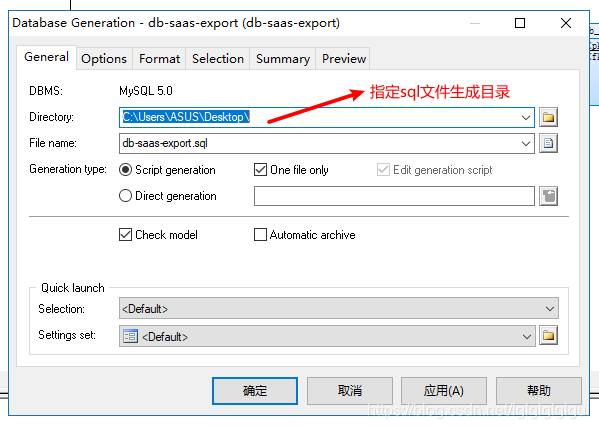

打开Database->Generate Database
在这里插入图片描述

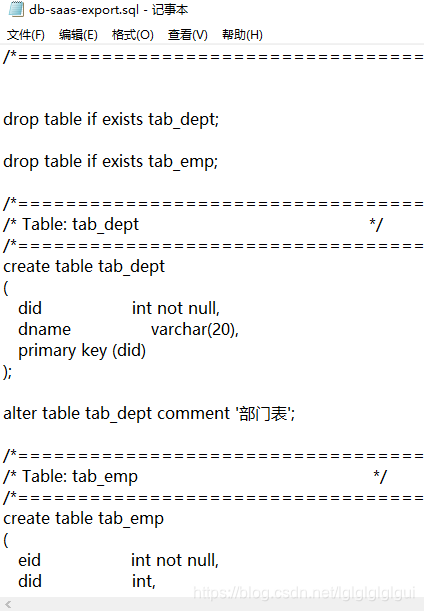

点击确认后,将会在桌面产生sql文件,打开
在这里插入图片描述
