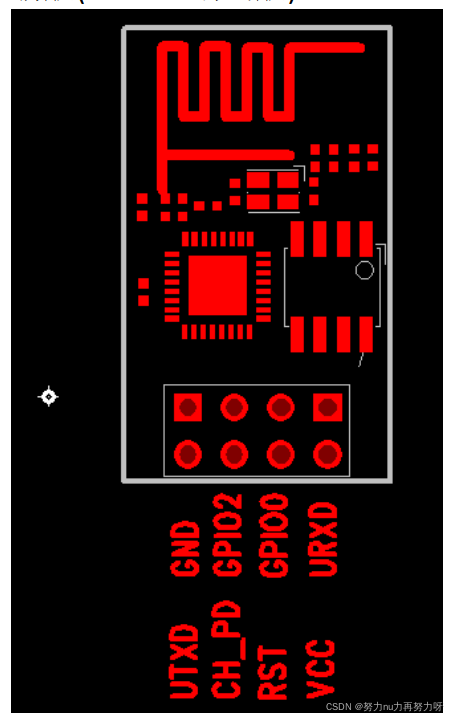

关于ESP8266-01的接线太误导人了,在厂家提供的图片如下:

 这里太误导人了!!!很多人都认为这是从ESP8266的背面看的图,实则,这幅图就是正面显示的图!所以我在接线的时候刚好接反了hhhh,然后踩坑了,就写下这个给大家.
