详解HMM模型原理 及 实现（之四：matlab实现曲线分类）

本文详解paper “A Tutorial on HMMs and Selected Applications in Speech Recognition"并进行matlab实现（尽量用其他编程语言通用的实现）
**为方便阅读代码，注释部分用python的”#"

实现HMM模型用于简单的曲线分类
先定义HMM变量
曲线在T个时刻取值
observation定义为曲线可以取的值，这里先把曲线做归一化，然后从0到1之间以0.1为间隔切为10个区间，依次标号1到10，那么observation就有10个，为1到10的值
train_data定义为训练的曲线集，集中到一个矩阵，每行为一个observation序列，行数为train_data的数量
N为state数，这里设为5

   maxIter = 100;  #迭代次数
   N = 5; #number of states
   M = 10; #number of observations
   T = size(train_data, 2);  #training data列数应一致

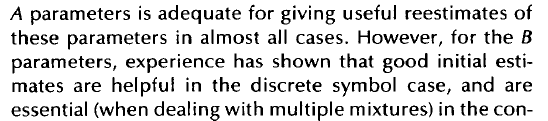

初始化HMM参数，可以用均匀分布，也可以用随机数



这里pai和A用均匀分布，B用随机分布

   pai = 1/N * ones(N,1);
   A = 1/N * ones(N,N);  #state transition matrix
   B = rand(N,M); #row: states, col: observations

初始化计算过程中的变量alpha, beta, gamma, xi
xi的size本来应该是state * state * T
但注意在计算aij时只用到了xi的1到T-1时刻求和，因此减掉一个维度T，直接定义为1到T-1时刻求和的xi, 变量定义为xi_sumT_1

   alpha = zeros([N, T]); #row: states, col: time, for calculating problem 1
   beta = zeros([N, T]); #row: states, col: time, for calculating problem 1
   gamma = zeros([N, T]); #row: states, col: time, for calculating problem 2
   #xi = zeros([N*N, T-1]); #row: state*state, col:time-1, for calculating problem 3
   xi_sumT_1 = zeros(N, N); #直接对t时刻求和 row:states, col:states, for calculating problem 3
   trainNum = size(train_data, 1);

另外一些辅助变量

   iter = 1;  #迭代次数计数器
   converged = 0; #0:未收敛 1:收敛
   previous_loglik = -inf; #记录前一次likelihood
   converge_thres = 1e-4; #判断收敛的阈值

HMM设计的3个基本问题：

1. 给定一个HMM模型，一个观测信号序列，估计出序列的概率
   给出observation序列, 模型lambda=(A,B,pi), 计算P(O | lambda)
   即模型与Observation有多匹配
2. 决定最好的模型states
   给出observation序列，模型lambda=(A,B,pi), 选择state序列Q=q1q2…qT
   即探索隐性状态
3. 调整模型参数来最好地解释观测到的信号
   调整lamba=(A,B,pi)使P(O | lambda)最大
   即用observation进行训练

这里要训练的HMM模型是用来识别曲线的，每个曲线类型都要训练一个模型(problem3)，而后输入测试曲线，计算在每个模型下的概率(problem1)，概率最大的为匹配类型，达到分类效果
每个类型的模型训练都是相同的方法，因此具体写一个类型的train_data

problem3中需要用到的变量为xi

而计算xi需要用到状态转移矩阵A，state下observation概率矩阵b, problem1中的alpha和beta
state下observation概率矩阵b的计算：
根据state下observation概率矩阵B
给定一个训练曲线，这个曲线在1到T时刻有值，取值范围在observation内
那么根据每个时刻t处的observation, 和指定的state，可以在B矩阵中查找到概率，可以知道b的size为state * T, 例如state为j, 时刻t时的值为bj(Ot)

for t=1:T
  b(:,t) = B(:, train_data(t));
end

计算alpha:

alpha(:, 1) = pai(:).*b(:,1);
#for j = 1:N  #loop j:state
   for t = 1:T-1
      #alpha(j, t+1) = (A(:,j)'*alpha(:,t)).*B(j,tCurve(t));  #论文中公式
      #A的每一行是Sj->S1~SN的概率，转置后每行是S1~SN->Sj的概率
      alpha(:, t+1) = A' * alpha(:,t).* b(:,t+1); #简化版
    end
#end
loglik = log(sum(alpha(:,T))); #公式中没有log

beta:

beta = zeros(N, T);
beta(:,T) = ones(N,1); #时刻T的beta初始化为1
for t = T-1:-1:1
     #注释部分为论文中公式
     #for i = 1:N
         #tmp_sum = 0;
         #for j = 1:N
             #tmp_sum = A(i,j) * (b(j, t+1) .* beta(j, t+1));
         #end
         #beta(i, t) = tmp_sum;
         beta(:, t) = A * (b(:, t+1).*beta(:,t+1));
         beta(:,t) = normalise(beta(:,t)); #归一化
      #end
end

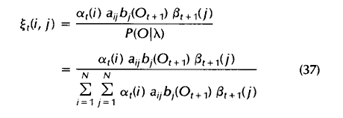

计算xi
xi的size本来应该是state * state * T
但注意在计算aij时只用到了xi的1到T-1时刻求和，因此减掉一个维度T，直接定义为1到T-1时刻求和的xi, 变量定义为xi_sumT_1

   xi_sumT_1 = zeros(N, N);

   for t = 1:T-1
      pro = 0;
      tmp = zeros(N, N);
      for i = 1:N
         for j = 1:N
           tmp(i, j) = alpha(i, t) * A(i,j) * b(j,t+1) * beta(j, t+1);
           pro = pro + tmp(i, j);
         end
      end
      xi_sumT_1 = xi_sumT_1 + tmp./pro;
   end

简化为矩阵计算

for t = 1:T-1
   tmp = beta(:,t+1) .* b(:,t+1);
   xi_sumT_1 = xi_sumT_1 + normalise((A .* (alpha(:,t) * tmp')));
end

计算gamma

且

for t = 1:T
   #归一化满足概率条件
   gamma(:,t) = normalise(alpha(:,t) .* beta(:,t));
end

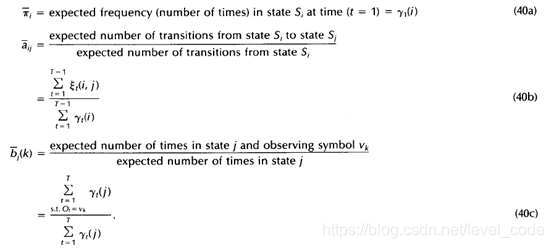

都计算完以后，可以为更新参数做准备，为什么说是做准备，因为如下公式中都是期望值，就是要遍历完一次所有的train_data后求出期望值，然后更新参数供下一次迭代使用

先求期望值，每做完一个train_data(i)求一次

exp_num_pai = exp_num_pai + gamma(:,1); #更新pai（初始状态概率）

gamma_sumT_1 = sum(gamma(:,1:T-1), 2); #按行求和，即1：T-1的gamma求和
exp_num_A = exp_num_A + xi_sumT_1 ./repmat(gamma_sumT_1, [1,5]);

gamma_sumT = sum(gamma, 2); #按行求和，即1：T的gamma求和
#更新B矩阵（state对应的observation的概率矩阵）
for obs=1:M   #每个observation
    ndx = find(train_data(i)==obs);
    if ~isempty(ndx)
       exp_num_B(:,obs) = exp_num_B(:,obs) + sum(gamma(:, ndx), 2)./gamma_sumT;
    end
end

当遍历完一次所有的train_data后，更新HMM参数，为满足概率和为1的条件，要归一化

pai = normalise(exp_num_pai);
A = mk_stochastic(exp_num_A); #每行归一化
B = mk_stochastic(exp_num_B);  #每行归一化

这样细节部分完成了，再完成整体训练流程如下

   #Training process..
   while(iter <= maxIter && ~converged)
       disp(['iteration ', num2str(iter)]);

       exp_num_A = zeros(N,N); #用于求A的期望值 M step
       exp_num_pai = zeros(N,1); #求gamma(1)的期望值 M step
       exp_num_B = zeros(N,M);  #用于求bj(k)矩阵的M step
       loglik = 0;
       for i = 1 : trainNum

           #read one curve from train_data..
           tCurve = train_data(i, :);

           #calculate bj(k) from B
           b = calObsLik(tCurve, B);

           #calculate alpha..
           [alpha, currLik] = calAlpha(alpha, pai, A, b, tCurve);

           #calculate beta..
           beta = calBeta(beta, A, b, T, N, tCurve);

           #calculate xi..
           xi_sumT_1 = calXi(xi_sumT_1, alpha, beta, A, b, N, T);

           #calculate gamma..
           gamma = calGamma(gamma, alpha, beta, N, T);

           gamma_sumT_1 = sum(gamma(:,1:T-1), 2); #按行求和，即1：T-1的gamma求和
           gamma_sumT = sum(gamma, 2); #按行求和，即1：T的gamma求和

           loglik = loglik +  currLik;
           exp_num_pai = exp_num_pai + gamma(:,1); #更新pai（初始状态概率）
           exp_num_A = exp_num_A + xi_sumT_1 ./repmat(gamma_sumT_1, [1,5]);

           #更新B矩阵（state对应的observation的概率矩阵）
           for o=1:M
               ndx = find(tCurve==o);
               if ~isempty(ndx)
                   exp_num_B(:,o) = exp_num_B(:,o) + sum(gamma(:, ndx), 2)./gamma_sumT; %按论文公式
               end
           end

       end
       #归一化参数，使满足概率和为1的条件..
       pai = normalise(exp_num_pai);
       A = mk_stochastic(exp_num_A); #每行归一化
       B = mk_stochastic(exp_num_B);  #每行归一化
       disp(['log likelihood: ', num2str(loglik)]);

       #判断是否收敛，收敛则停止迭代
       delta_loglik = abs(loglik - previous_loglik);
       avg_loglik = (abs(loglik) + abs(previous_loglik))/2;

       if (delta_loglik / avg_loglik) < converge_thres
           converged = 1;
       end

       previous_loglik = loglik;
       iter = iter + 1; #迭代次数+1
   end

最后把每个类别训练好的参数保存，测试时只需要load参数，然后计算

loglik = log(sum(alpha(:,T))); #公式中没有log

看哪个类别的likelihood最大，就分到哪类
