BGP路径属性

#网络工程师学习笔记

• BGP路径属性

分为4个部分：

1. 公认必遵属性2、公认任意3、可选过渡4、可选非过渡

解释一下：

公认属性：所有BGP路由器都能够进行识别

公认必遵：指我的update消息中肯定含有

公认任意：可能存在我的update消息中

可选属性：不需要被BGP路由器所识别。

可选过渡：指的是BGP路由器不识别这个属性，但依然接受这个属性，并通  告给其它对等体。

可选非过渡：BGP路由器不识别这个属性，不向对等体进行通告。

那么都分别包括那些属性呢？

AS_path属性（公认必遵）

作用：确保EBGP对等体之间路由无环路，同时也是路由优选的标准之一

每当路由在被通告给EBGP对等体的时候，update消息中的AS_path就会增加一个AS号，当EBGP对等体收到update的时候，发现AS_path中有自己的AS号，不会接受该消息。

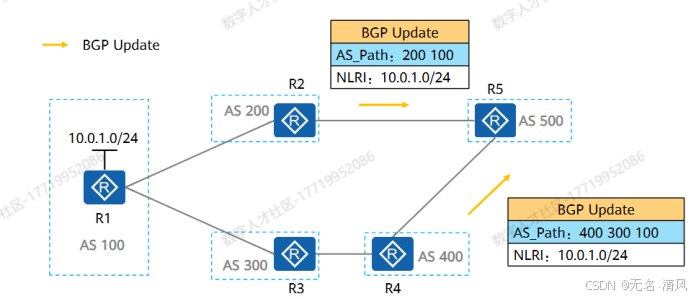

如图所示，当其他条件相同的时候，R5在进行路由学习的时候，会优先选择AS_path数量少的。

origin属性

该属性表示我的起源信息，有以下三种情况：

起源名称	标记	属性
IGP	i	如果这条路由是通过network获得的，那么我的origin就会被标识为IGP
EGP	e	由EBGP对等体发布路由信息学到的，origin属性就是EGP
incomplete	?	所得到的路由信息是有其它方式所得到的，例如import路由引入，则origin属性就是incomplete

Nexthop属性

该属性是公认必遵属性，用于指定到达目的地址的下一跳。

当路由器学习到BGP路由后，需要对路由信息中的nexthop属性进行检查，该nexthop必须本地路由可达，如果不可达，则该BGP路由不可用。

有以下几种缺省情况：

1. BGP路由器在向EBGP对等体发送路由信息的时候，会默认将该路由信息中的nexthop设为本地与对端建立EBGP邻居关系的接口地址。
2. 当BGP将本地始发路由发布给IBGP对等体的时候，会将下一跳属性设置为本地与对端建立邻居关系的接口地址。
3. 路由器在收到EBGP对等体通告的路由信息后，会将该路由信息发给IBGP对等体，nexthop属性值不变。
4. 当路由器收到某条路由信息后，发现其中的nexthop属性值和自己所建立的EBGP对等体处于同一个网段，nexthop属性值不变传给它的BGP对等体。

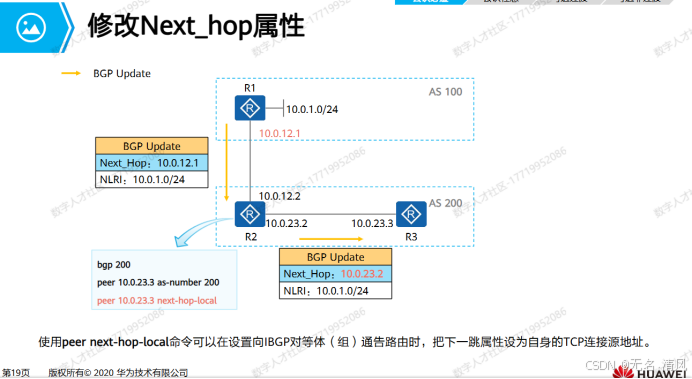

可以使用peer next-hop-local命令修改下一跳为TCP连接源地址。

Local preference

本地优先级属性，属于公选任意属性，用于告诉BGP路由器哪条路由是离开本地AS的最优路由。

该路由器只能传给IBGP对等体，不能传给EBGP对等体。

Local preference属性值越大越优，缺省情况下local preference 属性值为100

该属性只能传递给IBGP，不能向EBGP传递。

commuty属性

可选过渡属性

当我的路由器进行路由引入的时候，BGP路由器需要为不同的路由执行不同的路与策略，但是如果我使用ACL或者Ip-filter进行路由过滤，这样的话效率会非常的低下。

所以我们引进了commuity属性，我们可以为不同的路由打上commuty属性值，当路由被更新给其它路由器的时候，会根据不同的属性值执行不同的策略

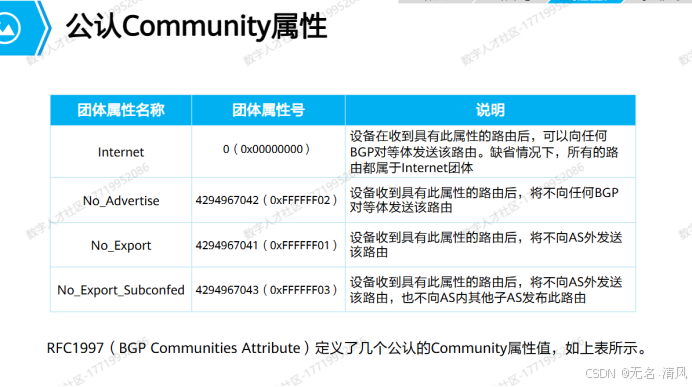

Commuity有以下几种属性

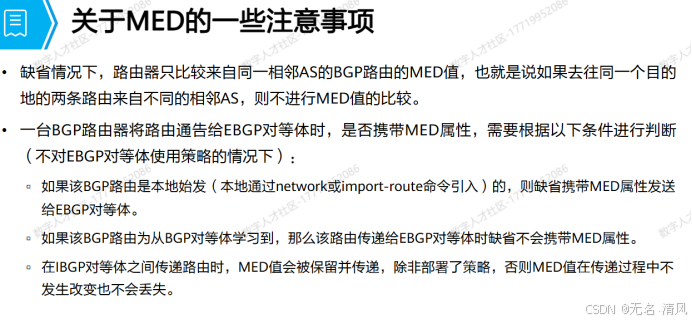

MED

多出口鉴别器 可选非过渡属性

用于向外部EBGP对等体指出进入本地AS的最优路径，

MED值越小越优

当我的路由被通告给EBGP对等体时，对等体在该AS内传递该路由的时候会携带MED值。

MED用于AS之间影响BGP路由的选路，当路由传递给对等体后，对等体在传递给另一个AS的时候，是不携带MED值的。

MED值跟COST值很相似，

如果路由器将直连路由、静态路由通过network、import-route引入，cost值默认为0，我的MDU值默认也为0。

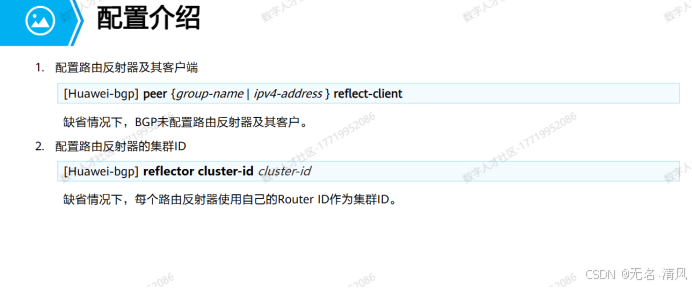

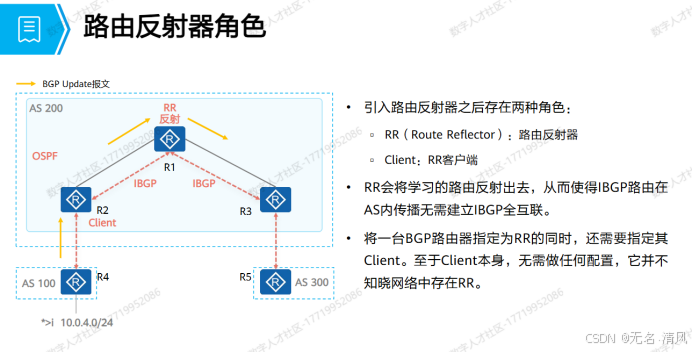

• 路由反射器

前面我们提到了IBGP水平分割造成IBGP路由器无法获得路由，我们采用IBGP全互联的方式使得IBGP路由之间得以通告路由，但是采用全互联的方式太麻烦，需要我们维护的设备太多。因此我们引入了一个概念叫做路由反射。

RR在接受到BGP路由的时候：

如果RR从非客户对等体接收到了IBGP路由，会反射给所有的客户。

如果路由反射器从自己的客户学习到一条IBGP路由，会反射给除了该客户以外的所有客户。

如果学习自EBGP对等体，会反射给所有的客户、非客户IBGP对等体 。

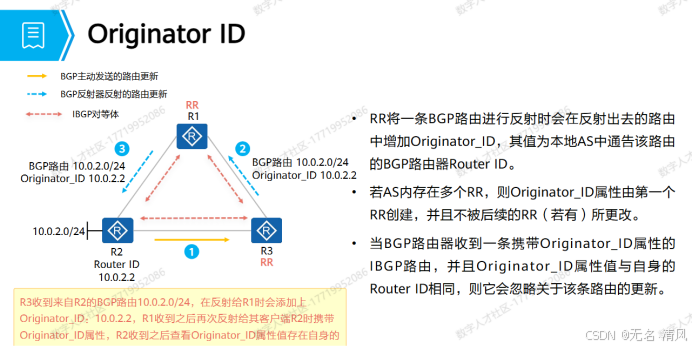

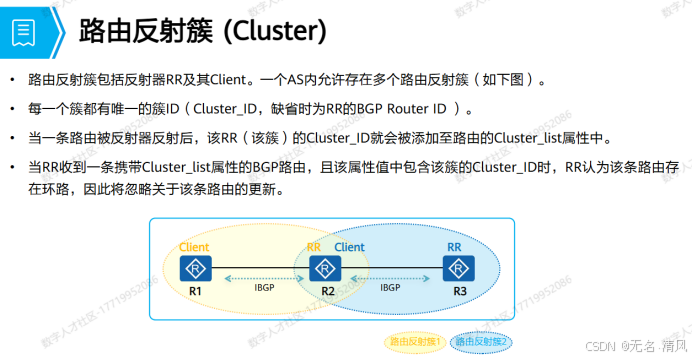

我们引进了RR的概念，这样就打破了IBGP之间不能进行路由传递的规则，可能会造成路由环路，为了防止路由环路，我们引进了两个特殊的路径属性：originator_ID、Cluster_list。

这两种属性都属于可选非过渡属性。
