自己动手修复PADS Layout 9.5封装向导窗口显示不全的Bug

上一次跟大家分享了如何修复PADS Logic 9.5选项菜单显示不全的方法。

https://blog.youkuaiyun.com/lenceliu/article/details/107960117

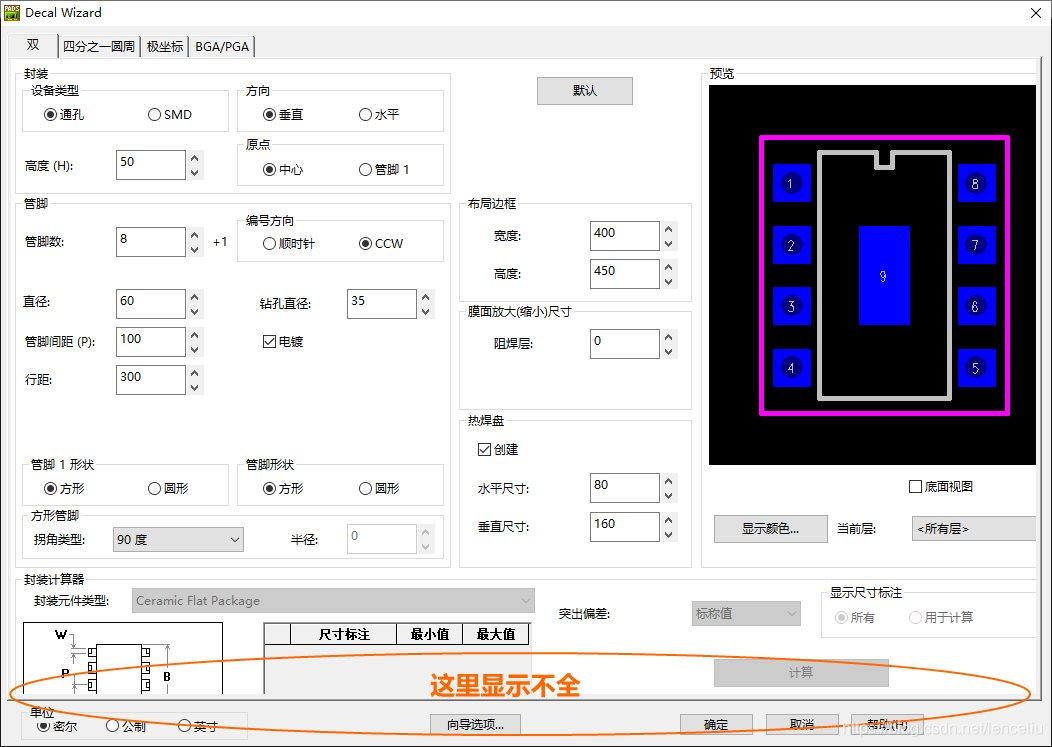

这里继续跟大家分享修复PADS Layout 9.5封装向导窗口显示不全的方法，修复方法和之前是一样的，只是需修改的坐标值不同。

这次需修改的资源是

中文版 C:\MentorGraphics\9.5PADS\SDD_HOME\Programs\chs\powerpcbres.dll

英文版 C:\MentorGraphics\9.5PADS\SDD_HOME\Programs\enu\powerpcbres.dll

以修复中文版为例：

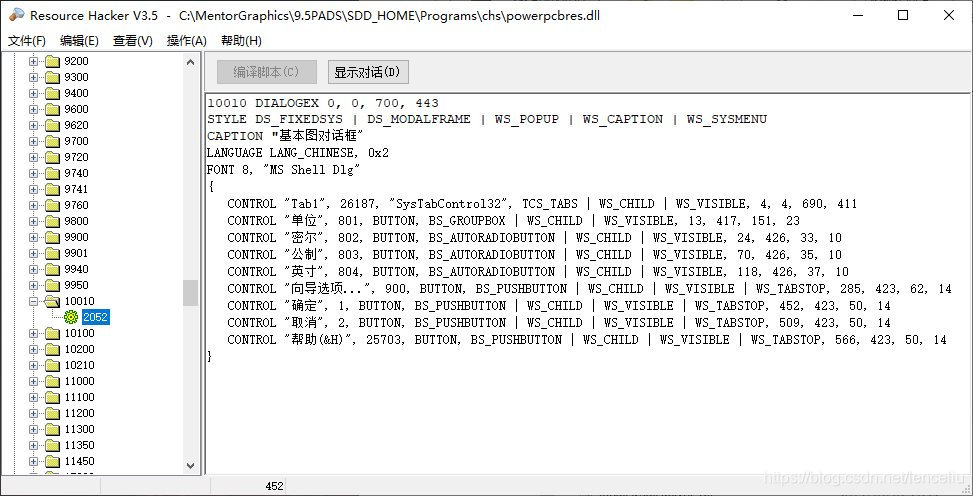

使用Resource Hacker打开powerpcbres.dll，定位至对话框-10010

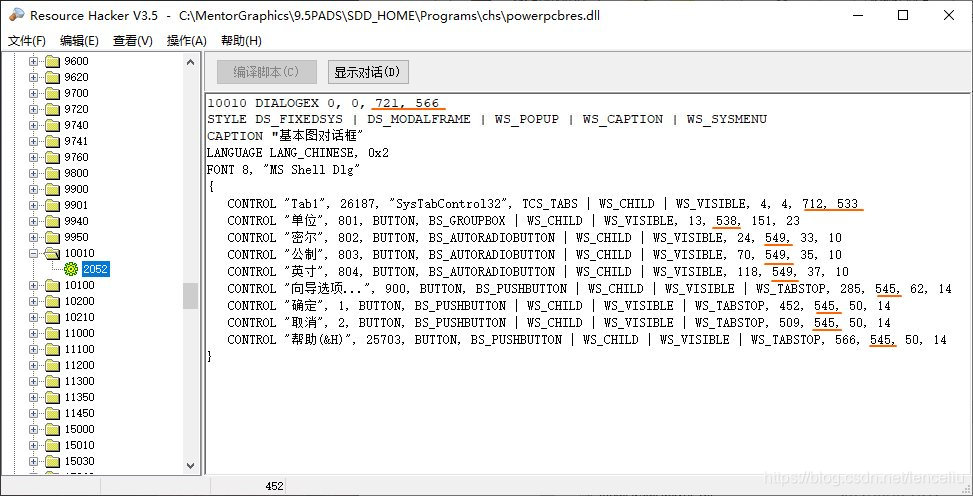

参照下图修改坐标值

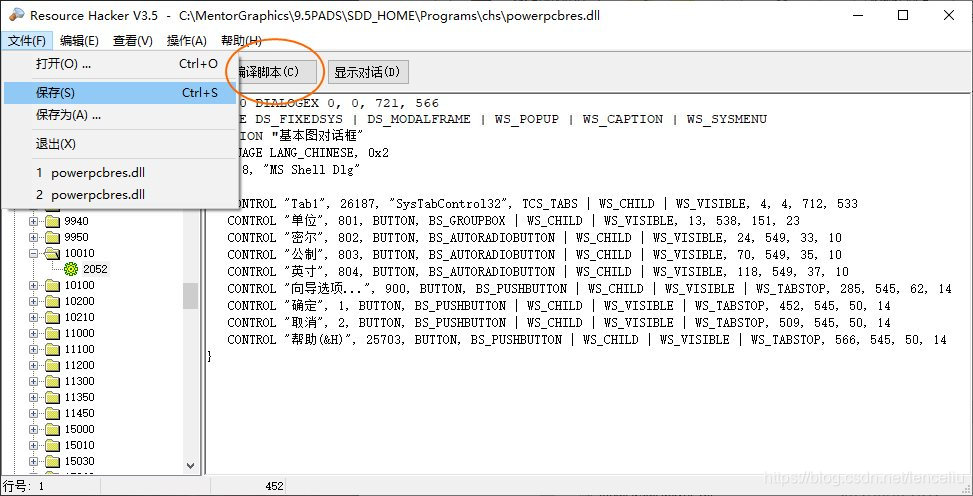

修改完成后记得先编译脚本，最后保存

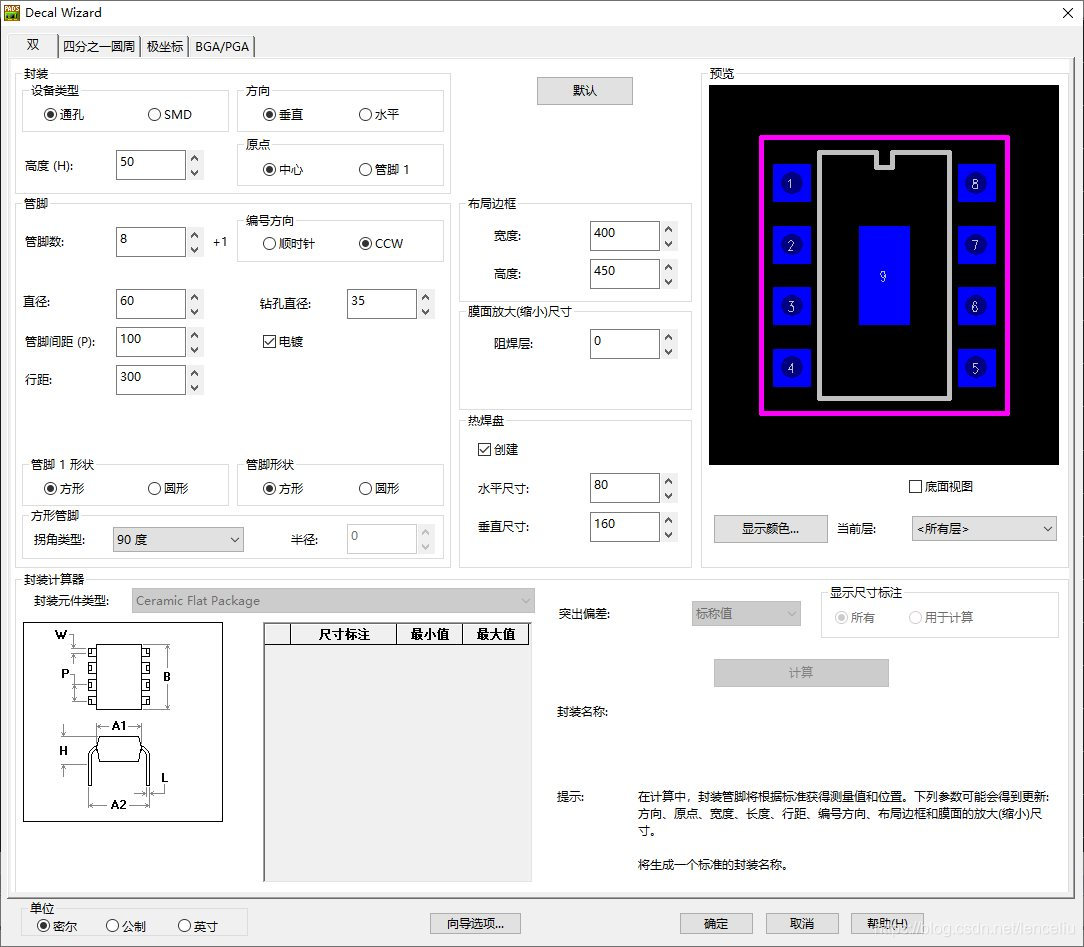

再次打开封装制作向导，已经可以正常显示了

最后附上使用的软件和修改好的dll

Resource Hacker

链接：https://pan.baidu.com/s/1hp65NePGoIJZWEue8ZAZXQ
提取码：f232

修复后的dll

https://download.youkuaiyun.com/download/lenceliu/12707803

链接：https://pan.baidu.com/s/1AydSzR4glhC_cEqsFQuxQw
提取码：krau
