兼容NSR20F30NXT5G的小体积肖特基二极管

苹果MagSafe无线充电器采用的新型DFN1608封装的肖特基二极管受到关注。雷卯电子推出NSR20F40产品,具备40V耐压,适用于BUCK电路、防反接、精密镜头和LCD应用。该器件尺寸小巧,与onsemi和vishay的同类产品兼容,适合USB接头内安装。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

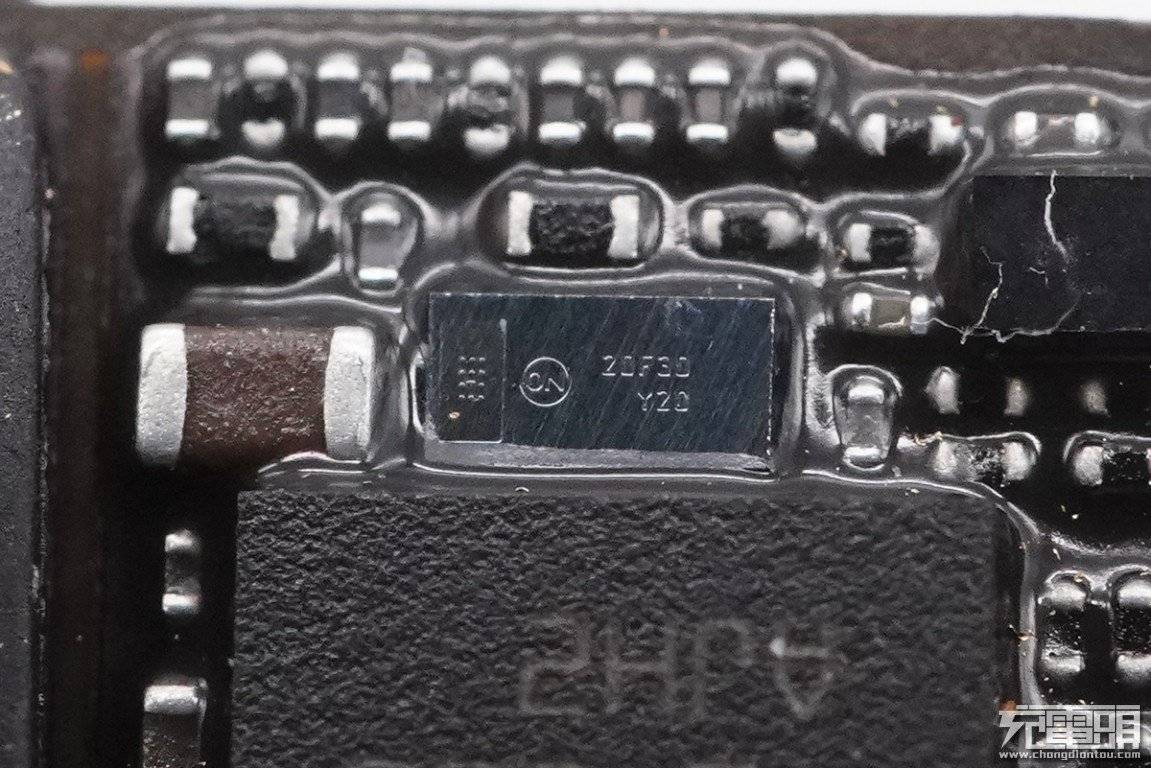

在苹果的MagSafe磁吸无线充电器选用了以上器件,该器件的小体积吸引了众多应用工程师的爱好,在DFN1608的体积下,0603大小,可以满足2A的持续电流,并满足低VF的肖特基产品。

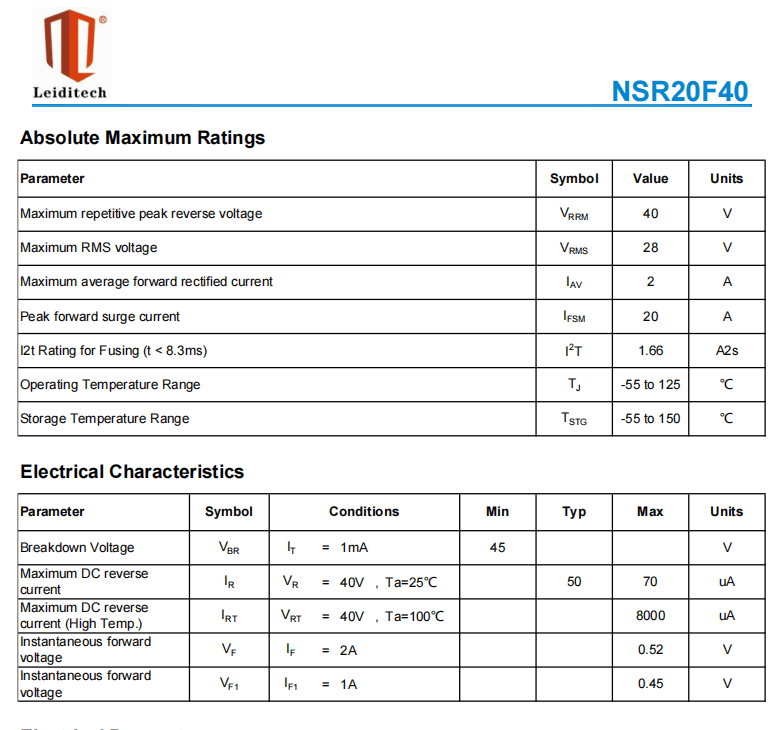

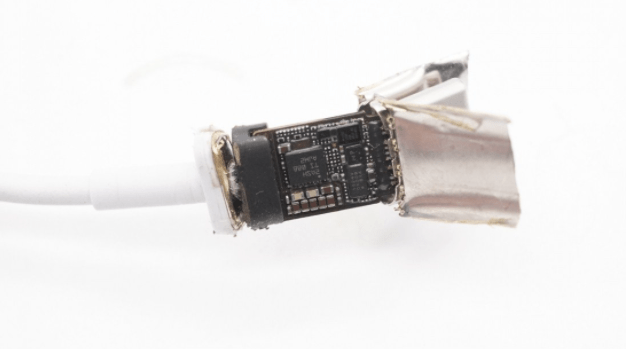

雷卯电子根据需求开发了同性能产品NSR20F40,并且耐压水平提高到40V,目前该产品可以广泛应用于BUCK电路,防反接,精密镜头和LCD应用场合,由于其DFN1610和onsemi 焊盘兼容,客户验证性能满足要求,安装在USB接头里面。该器件同样兼容vishay的VSKY20301608。
