高端AP的拆解及保护电路设计

无线AP（Access Point）即无线接入点，它是用于无线网络的无线交换机，也是无线网络的核心。无线AP是移动计算机用户进入有线网络的接入点，主要用于宽带家庭、大楼内部以及园区内部，典型距离覆盖几十米至上百米，目前主要技术为802.11系列。大多数无线AP还带有接入点客户端模式（AP client），可以和其它AP进行无线连接，延展网络的覆盖范围。，主要用于无线覆盖，目前AP品牌众多，分别是TP-LINK、腾达/TENDA、乐光、四海众联/COMFAST、etio喜蒂欧、翼联/EDUP、xtdplink、欧聚/ENSU、爵立、corsn 。



高端大厂国外AP的外围电路设计如何，拆了一个ARUBA的来看看。



首先是AP的电源接口

该接口为12V直流电源接口，参考拆解图，建议采用如下的保护方案，选用SMBJ15CA。

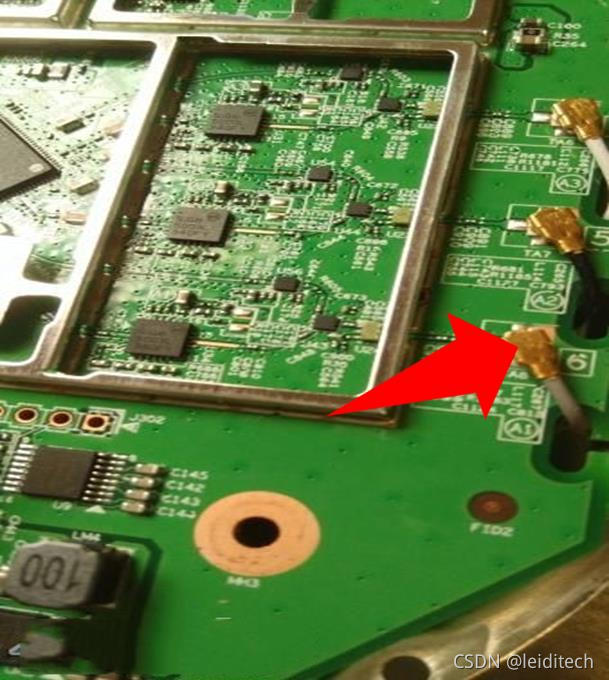

天线接口

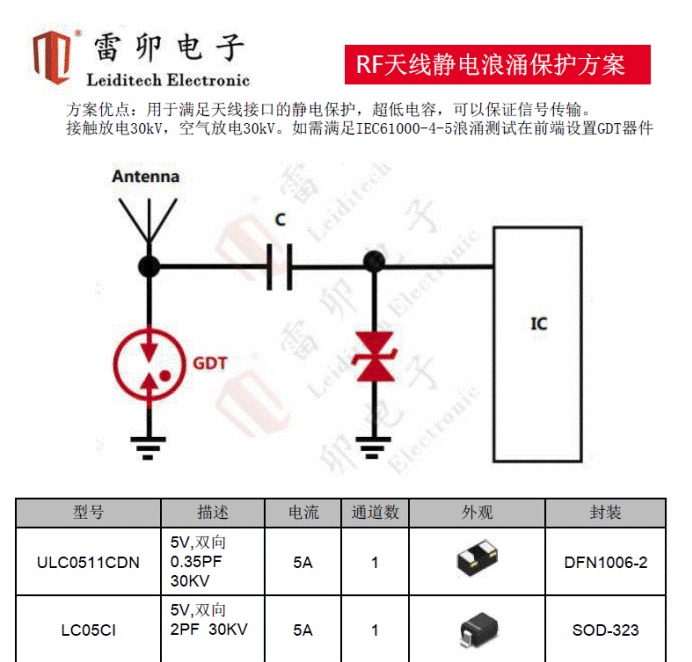

其次是天线端的防静电接口，高频天线接口需采用超低电容的防静电器件PESD0542U005或ULC0511CDN

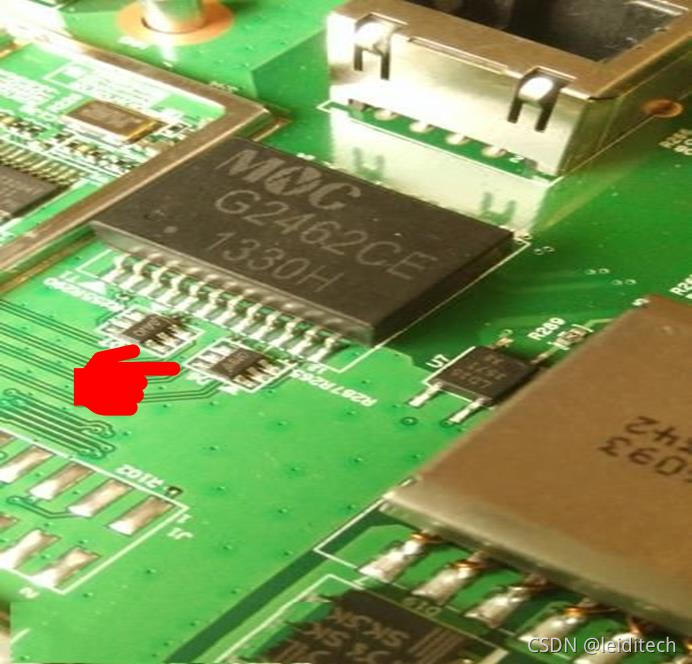

网口防护

然后是必不可少的网口防护RJ45

网口防护遵循防护等级不同的原则，首先是分为室外和室内，室内根据网线分布长度选择合适浪涌级别的保护器件。

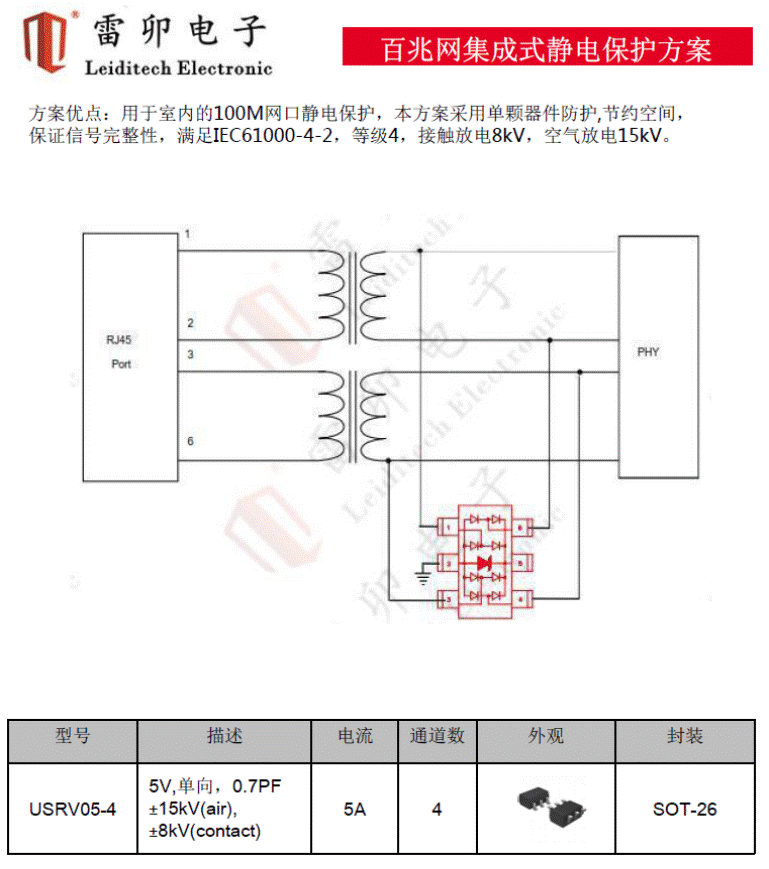

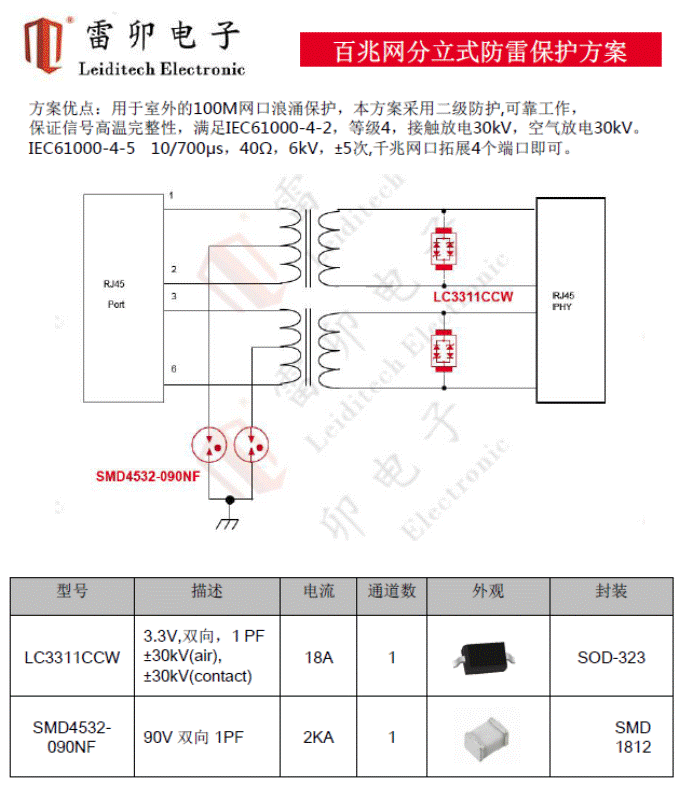

参考以下的几个方案：





应用推荐

针对有浪涌保护电源和通信各种接口，雷卯电子针对各种应用场景有不同的设计方案，帮助客户达到最满意的效果和成本控制，雷卯电子提供免费的电磁兼容实验室，帮助客户验证设计效果。
