STM32F407 FSMC驱动NAND FLASH MX30LF2GE8AB

简介：

FSMC全称灵活的静态存储控制器，FSMC 能够连接同步、异步存储器和 16 位 PC 存储卡。

FSMC 具有以下主要功能:

• 连接静态存储器映射的器件：
• 静态随机访问存储器 (SRAM)
• 只读存储器 (ROM)
• — NOR Flash/OneNAND Flash
• — PSRAM（4 个存储区域）

​​​​​​这篇文章主要是实现STM32F407 使用sfmc接口驱动nand flash



实验环境：

•   MCU型号：STM32F407VETx
•   NAND FLASH 型号：MX30LF2GE8AB
•   驱动接口 :  FSMC
•   IDE        :   Keil 5

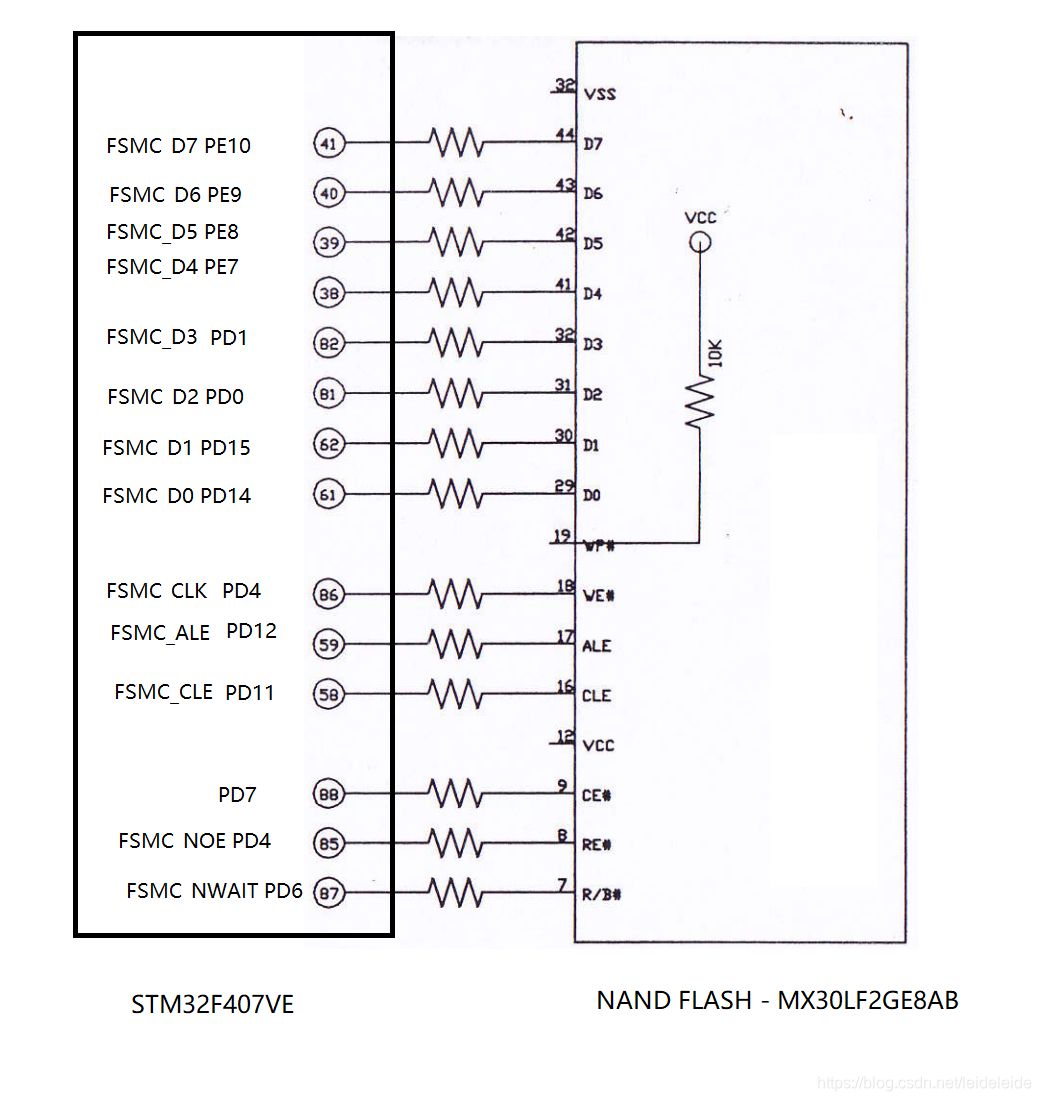

原理图：

原理图部分STM32F407单片机直接通过SFMC接口连接NAND FLASH

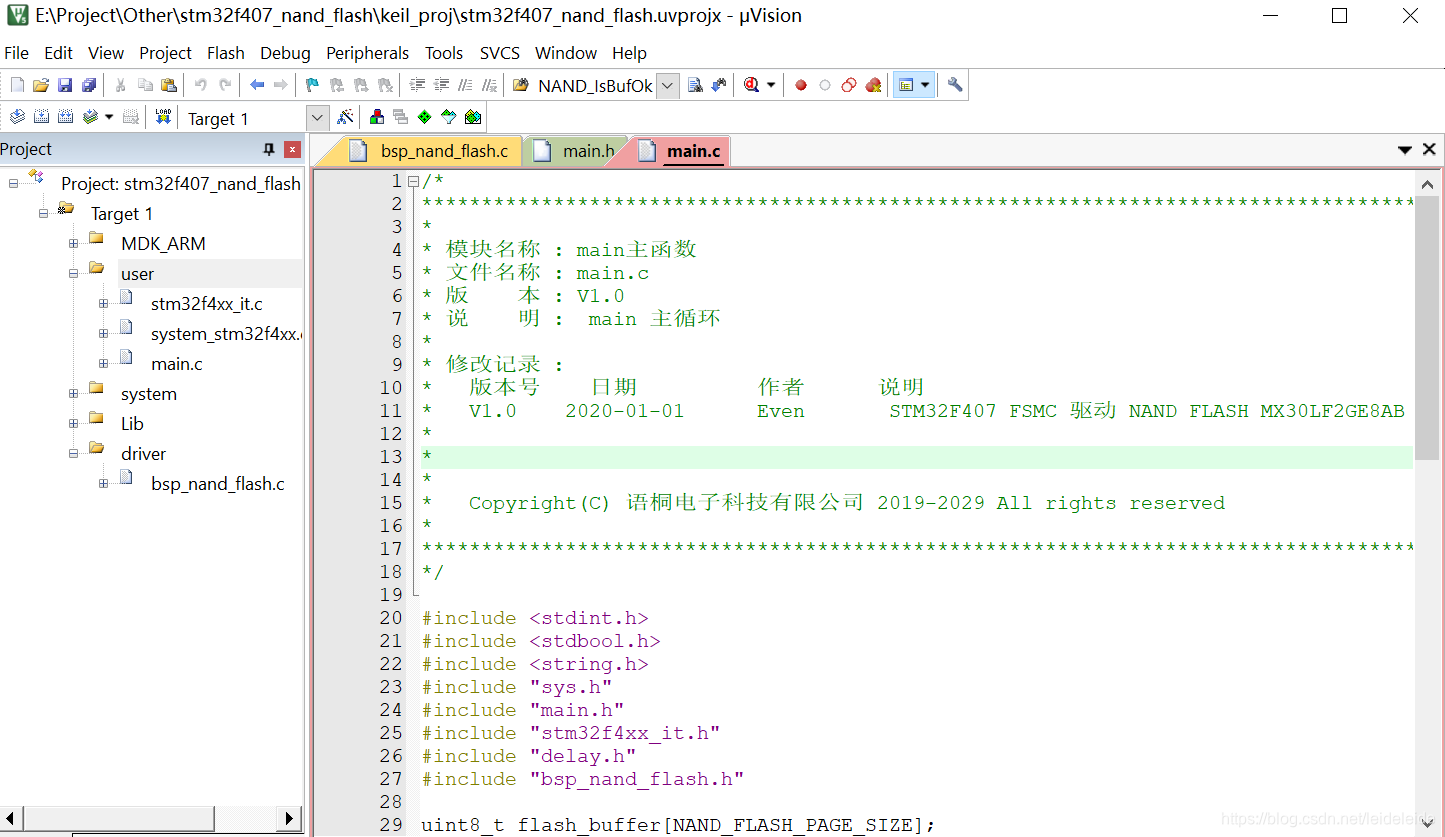

程序框架：

程序结构比较简单，只有NAND FLASH驱动部分

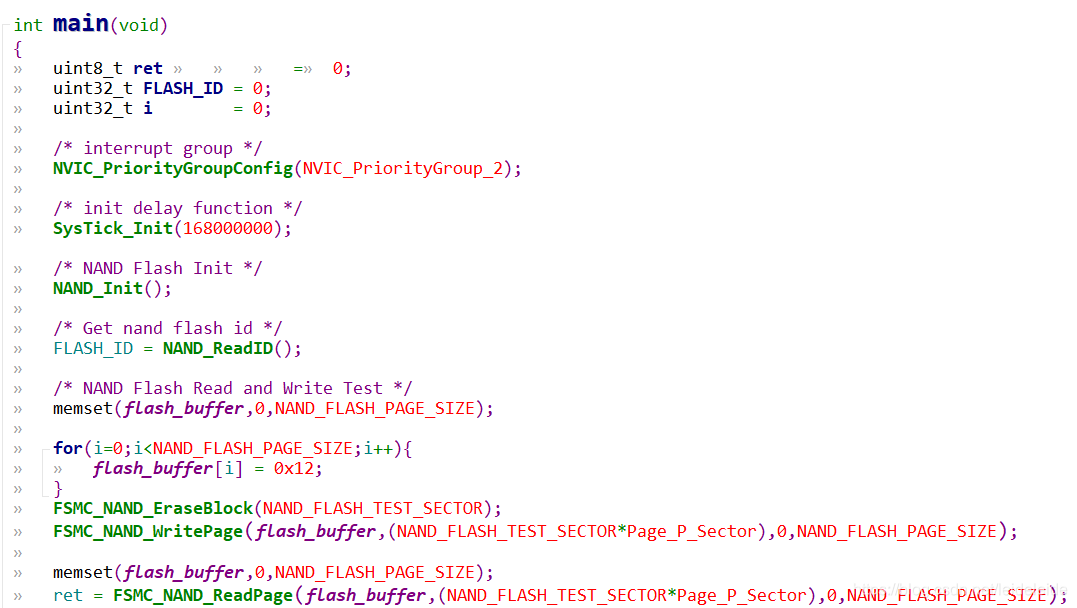

 程序完成系统初始化以后，就开始初始化NAND FLASH ,然后读取FLASH ID 并进行FLASH的读写验证

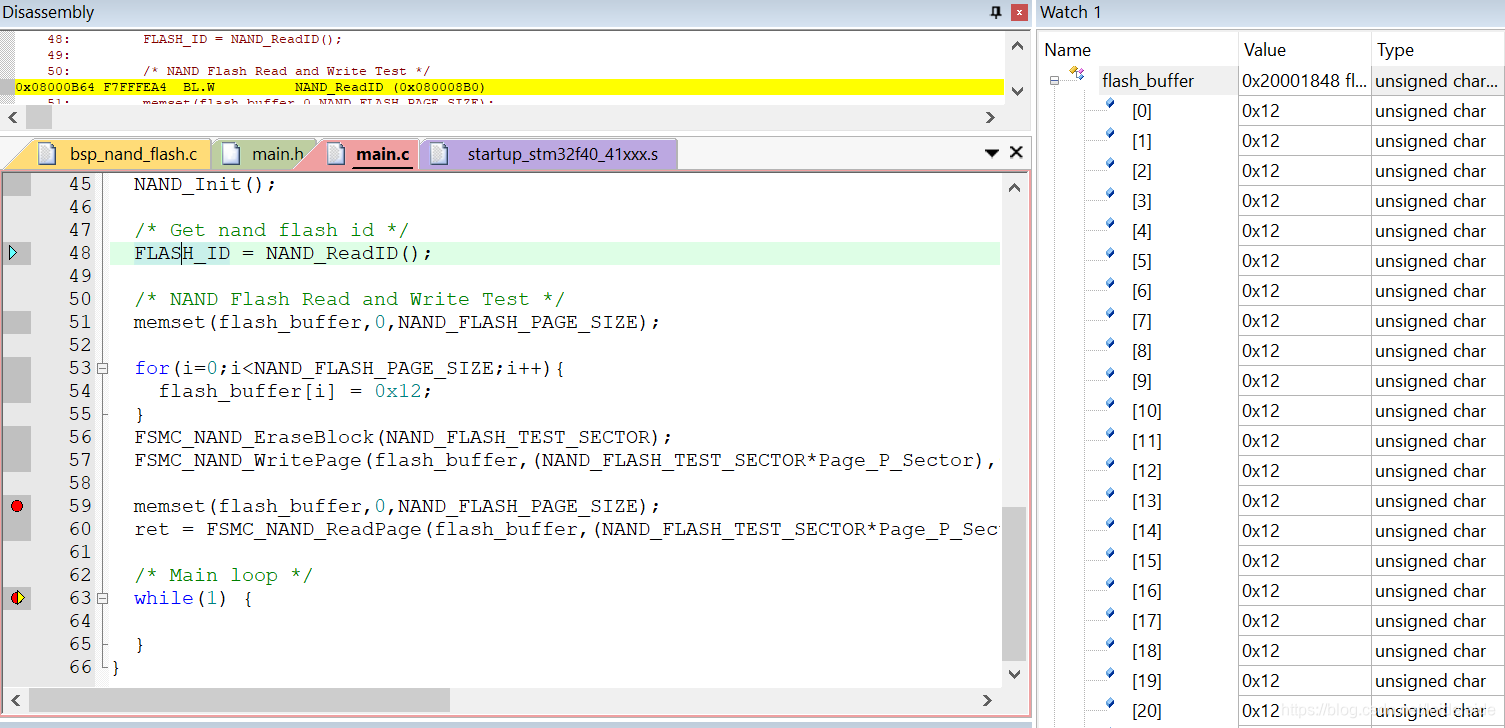

调试结果：

   NAND FLASH的测试过程，先擦除一个指定扇区NAND_FLASH_TEST_SECTOR ,然后向该扇区写入数据，最后将数据在读出来



最后：
