BLE吞吐量测试

介绍

本章分别测试了TI CC2640R2F LuanchPad和LECONIOT CC2640R2F Evaluation Board开发板吞吐量。我们提供了两个例程供大家参考测试，分别是ble5_throughput_peripheral和ble5_throughput_central。本文最后提供了测试程序下载链接。

该工程中进行了一些修改以方便进行吞吐量测试:

改变项目MTU大小
通过消息计数器发送通知
增加Throughput配置文件
增加按键菜单

硬件环境

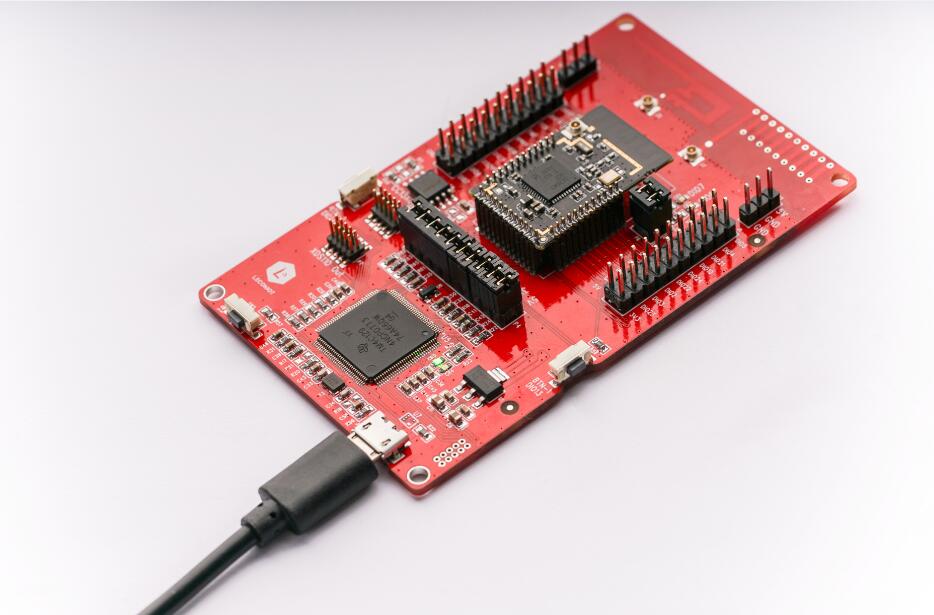

使用USB连接CC2640R2F Evaluation Board。确保跳线帽正确连接，如下图所示

参数修改

基本思想是不断发送GATT通知，尽可能减少开销，尽可能减少停机时间。以下参数在增加吞吐量时必须加以考虑。

ATT_MTU大小

有关最大传输单元（ATT_MTU）的说明，请参见LE Data Length Extension和 Logical Link Control and Adaptation Layer Protocol (L2CAP)。

这里定义6个Tx缓冲区，每个缓冲区251字节。用户应用程序应该根据自身堆栈情况进行分配。如果没有足够的堆栈，可以通过减少MAX_NUM_PDU，这样可能导致吞吐量的损失。实际使用中的最坏情况是MAX_NUM_PDU和MAX_PDU_SIZE的乘积。设计人员应该根据设备的可用内存来平衡这些参数。
