在自动化控制与检测领域，Labview以其独特的魅力占据着重要地位。今天咱就来聊聊Labview 操作者框架结合面向对象以及配置式操作，再搭配轴控制、IO 处理、各类Plc通讯还有Halcon和Visionpro视觉模块，这一套组合拳有多厉害。

一、Labview操作者框架

Labview操作者框架（Operator Framework）是个啥呢？简单说，它就像是一个精心搭建的舞台框架，为整个项目的流程控制、任务调度提供了基础架构。比如说，在一个复杂的自动化生产线项目中，我们可能有物料搬运、产品检测、包装等多个任务。操作者框架可以有条不紊地安排这些任务的执行顺序，处理任务之间的依赖关系。

这里简单用伪代码示意一下任务调度部分的逻辑（实际Labview代码以图形化形式呈现，这里只为方便理解）：

// 假设定义任务枚举类型
typedef enum {
    TASK_MATERIAL_HANDLING,
    TASK_PRODUCT_INSPECTION,
    TASK_PACKAGING
} TaskType;

// 任务调度函数
void ScheduleTasks(TaskType currentTask) {
    switch (currentTask) {
        case TASK_MATERIAL_HANDLING:
            // 执行物料搬运任务相关代码
            ExecuteMaterialHandling();
            // 触发产品检测任务
            ScheduleTasks(TASK_PRODUCT_INSPECTION);
            break;
        case TASK_PRODUCT_INSPECTION:
            // 执行产品检测任务相关代码
            ExecuteProductInspection();
            // 触发包装任务
            ScheduleTasks(TASK_PACKAGING);
            break;
        case TASK_PACKAGING:
            // 执行包装任务相关代码
            ExecutePackaging();
            break;
    }
}

分析：这段代码通过一个简单的switch - case结构，根据当前任务类型执行相应任务，并根据任务逻辑触发下一个任务，这和Labview操作者框架在实际项目中任务调度的思路类似，只不过Labview是通过图形化的方式来实现这种任务的编排和执行。

二、面向对象在Labview中的应用

面向对象编程（OOP）在Labview里可不是个陌生概念。在Labview中，我们可以将轴、IO 设备等实体抽象成对象。以轴对象为例，轴对象可以拥有自己的属性，比如当前位置、速度限制等，也可以有自己的方法，像启动、停止、设置位置等。

在Labview中创建轴对象的类（简化示意）：

// 假设轴对象类
class Axis {
private:
    double currentPosition;
    double velocityLimit;
public:
    // 构造函数
    Axis(double initialPosition, double limit) {
        currentPosition = initialPosition;
        velocityLimit = limit;
    }

    // 获取当前位置方法
    double GetPosition() {
        return currentPosition;
    }

    // 设置当前位置方法
    void SetPosition(double newPosition) {
        currentPosition = newPosition;
    }

    // 启动轴方法
    void StartAxis() {
        // 这里可以添加实际启动轴的代码逻辑，如发送控制信号等
        printf("Axis started.\n");
    }

    // 停止轴方法
    void StopAxis() {
        // 这里可以添加实际停止轴的代码逻辑，如切断动力等
        printf("Axis stopped.\n");
    }
};

分析：这个轴对象类封装了轴相关的属性和操作。通过构造函数初始化轴的初始位置和速度限制，GetPosition和SetPosition方法用于获取和设置轴的位置，StartAxis和StopAxis方法负责轴的启动和停止操作。在Labview实际应用中，我们可以通过图形化编程为这些方法和属性创建相应的接口，方便在项目中对轴进行操作。

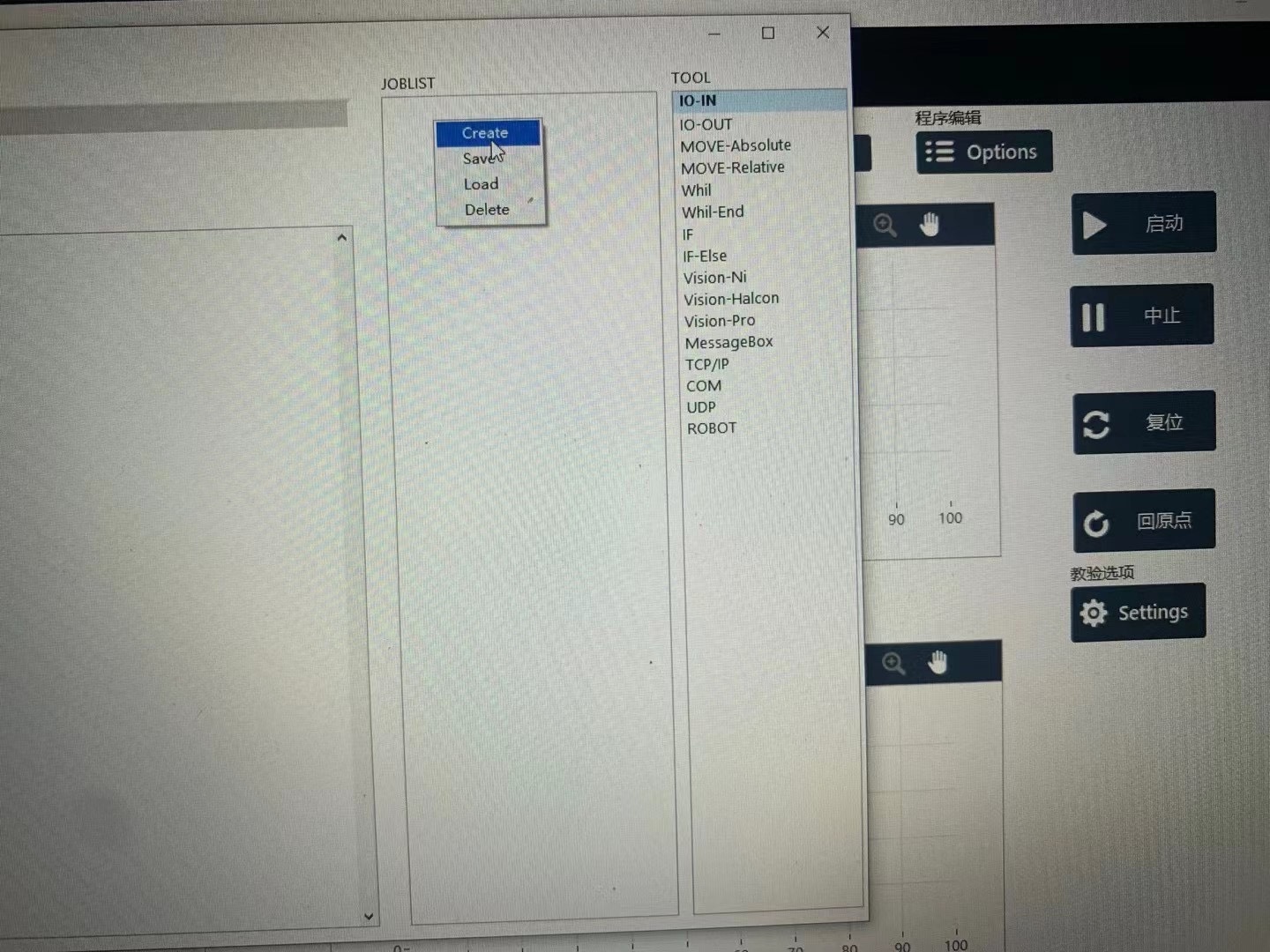

三、配置式操作

配置式操作是Labview的一大亮点。想象一下，我们有个项目可能需要对接不同品牌的Plc，或者使用不同参数配置的视觉模块。通过配置式操作，我们不需要每次都大改代码。我们可以把这些配置信息存储在文件中，比如XML文件或者Labview自带的配置文件格式。

以下是一个简单的XML配置文件示例，用于配置Plc通讯参数：

<PlcConfiguration>
    <PlcType>Siemens</PlcType>
    <IPAddress>192.168.1.100</IPAddress>
    <Port>102</Port>
</PlcConfiguration>

在Labview中读取这个XML配置文件的代码（简化示意）：

import xml.etree.ElementTree as ET

tree = ET.parse('plc_config.xml')
root = tree.getroot()

plcType = root.find('PlcType').text
ipAddress = root.find('IPAddress').text
port = int(root.find('Port').text)

print(f"Plc type: {plcType}, IP address: {ipAddress}, Port: {port}")

分析：这段Python代码读取了XML配置文件中的Plc类型、IP地址和端口号信息。在Labview中，也有相应的函数和工具来读取和解析类似的配置文件。通过这种方式，当我们需要更换Plc品牌或者调整通讯参数时，只需要修改配置文件，而不需要在代码中到处查找和修改硬编码的参数，大大提高了项目的可维护性和灵活性。

四、轴、IO、Plc通讯、Halcon和Visionpro视觉模块的融合

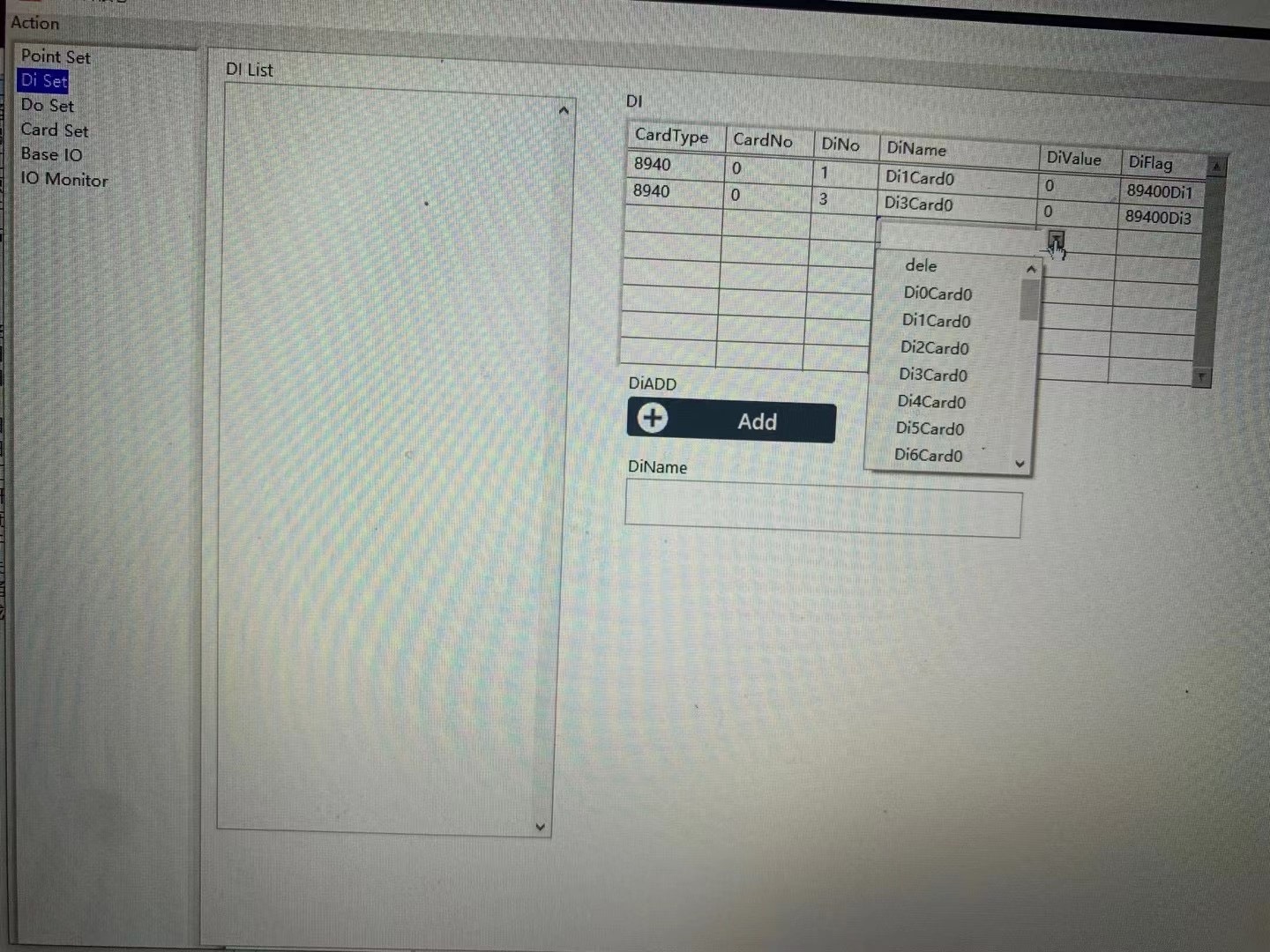

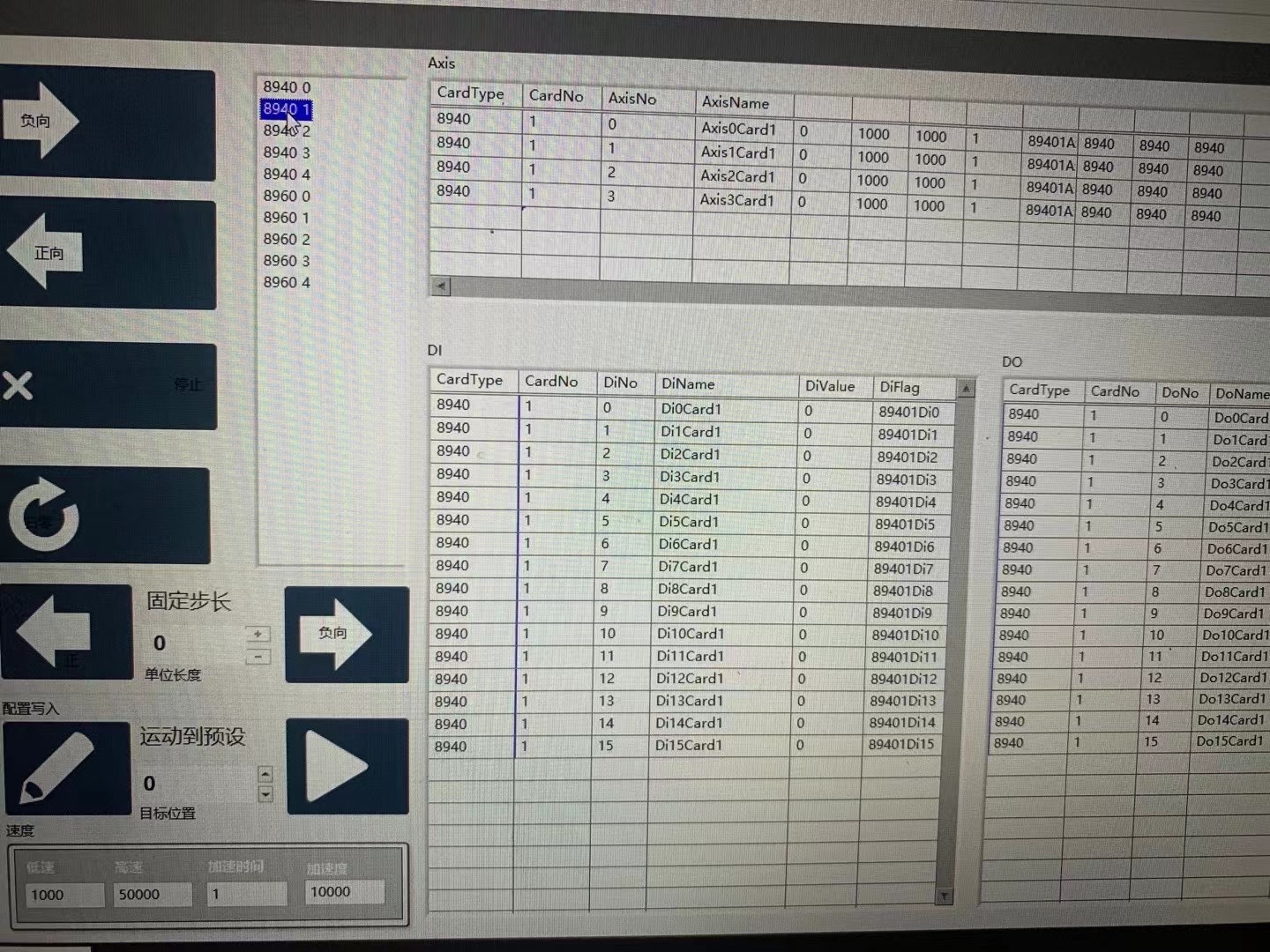

轴控制在自动化设备中是基础。通过Labview结合相应的硬件驱动，我们可以精准控制轴的运动。IO处理则负责与外部设备进行数据交互，比如传感器的信号采集和执行机构的控制信号输出。

在Plc通讯方面，Labview支持多种协议，无论是西门子的S7协议，还是三菱的MC协议等，都能轻松对接。就像前面配置式操作提到的，通过配置不同的参数，就能实现与不同品牌Plc的通讯。

而Halcon和Visionpro视觉模块，Labview也能很好地集成。Halcon以其强大的图像处理算法著称，Visionpro则在工业视觉应用方面有丰富的工具库。在Labview中，我们可以调用这些视觉模块的函数和工具，实现产品外观检测、尺寸测量等功能。

例如，使用Halcon进行边缘检测（以下为Halcon代码示例）：

read_image(Image, 'test_image.jpg')
rgb1_to_gray(Image, GrayImage)
edges_sub_pix(GrayImage, Edges, 'canny', 1, 20, 40)

分析：这段Halcon代码首先读取一张图像，然后将彩色图像转换为灰度图像，最后使用Canny算子进行边缘检测。在Labview中集成Halcon时，我们可以通过相关接口函数调用这些Halcon算子，将处理结果反馈到Labview项目中，实现自动化的视觉检测流程。

Labview通过操作者框架、面向对象编程和配置式操作，以及对轴、IO、Plc通讯和视觉模块的良好支持，为自动化领域的开发者提供了一个强大且灵活的开发平台，助力我们打造出高效、稳定的自动化系统。
