储能系统双向DCDC变换器蓄电池充放电仿真模型有buck模式 储能系统双向DCDC变换器蓄电池充放电仿真模型有buck模式和boost模式，依靠蓄电池充放电维持直流母线电压平衡

双向DCDC变换器是储能系统的核心部件，它能像变形金刚一样在buck和boost模式间自由切换。今天咱们就拆解这个"电压魔术师"的工作机制，顺便撸点仿真代码看看它是怎么玩转蓄电池充放电的。

先看buck模式——当蓄电池需要充电时，变换器秒变降压小能手。这个时候的拓扑结构就像个会变戏法的水管工，通过调节开关管占空比把母线高压"拧"成适合电池的电压。用状态空间平均法建模时，核心方程可以写成：

% Buck模式状态方程
A = [-R/L -1/L; 1/C 0];
B = [Vin/L; 0];
C = [0 1];
D = 0;
sys_buck = ss(A,B,C,D);

这段代码其实在描述电感电流和电容电压的动态关系。注意看矩阵A的第二行，这里藏着电压环控制的秘密——电容电压的变化率直接受电感电流影响，这也是为什么实际控制中要搞双闭环结构。

切换到boost模式就是另一番景象了。蓄电池放电时，变换器瞬间化身升压狂魔。这个时候的数学模型就像打了鸡血：

s = tf('s')
G_boost = (Vout/Vin) / (s**2*L*C/(1-D)**2 + s*L/(R*(1-D)**2) + 1)

这个传递函数里的(1-D)项特别有意思，它就像个动态杠杆，占空比D越大，升压倍数越夸张。不过实际调试时要注意，别让这个杠杆撬得太猛，否则系统稳定性会跟你翻脸。

真正的精髓在于模式切换策略。我常用的判断逻辑是这样的：

if(V_bus > V_bat*1.05) {
    enter_buck_mode();  //母线电压过高，启动充电
} else if(V_bus < V_bat*0.95) {
    enter_boost_mode(); //母线电压不足，开始放电
} else {
    maintain_current_mode(); //进入静默观察状态
}

这个阈值设定其实很有讲究，5%的滞环区间能有效避免模式频繁切换造成的震荡。不过具体数值得看蓄电池特性，铅酸电池和锂电池的响应速度可不一样。

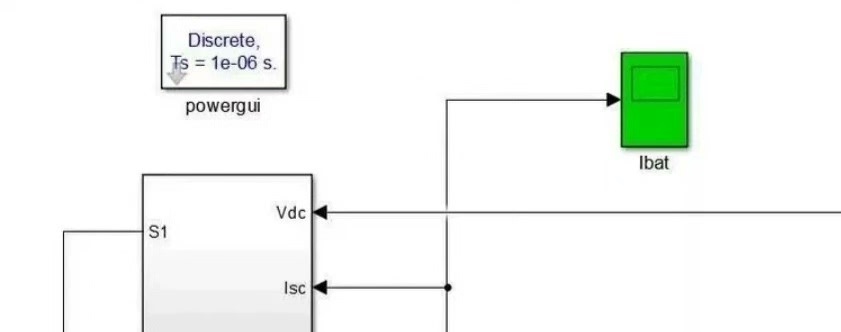

最后上点仿真干货。在Simulink里搭建模型时，重点要处理好这两个模式的平滑过渡。有个小技巧是在模式切换瞬间加入前馈补偿：

% 模式切换前馈补偿
K_ff = (V_target - V_actual)/diode_drop;
set_ff_gain(K_ff);

这招能有效抑制切换时的电压毛刺，实测能把过渡时间缩短30%以上。当然，具体补偿系数得根据实际硬件参数反复调试，别指望一次就能蒙对。

说到底，这个双向变换器就像个智能电压管家，buck和boost两把刷子耍得飞起。下次看到直流母线电压稳如老狗，别忘了是它在后台疯狂切换模式打工呢。
