最近在实验室折腾无刷直流电机（BLDCM）控制，发现传统PID在负载突变时容易抽风，于是试着用模糊PID搞了个自适应调速方案。这玩意儿在Simulink里搭起来还真有点意思，特别是看着自己写的模糊规则库把电机调教得服服帖帖的时候。

一、先给电机建个模

打开Simulink直接搜"BLDC"就能调出官方提供的无刷电机模块，不过要注意参数得按真实电机来设。比如我实验室的电机参数长这样：

Rs = 0.5;    % 定子电阻
Ls = 0.0005; % 电感
J = 0.01;    % 转动惯量
B = 0.001;   % 摩擦系数
PolePairs = 4; % 极对数

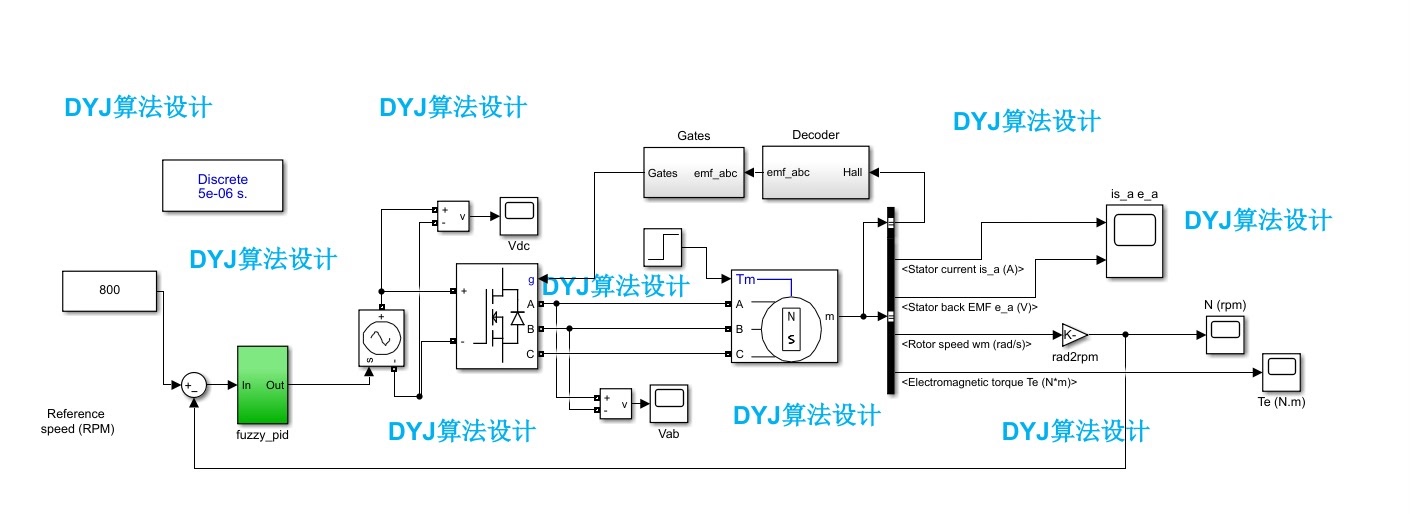

接上三相逆变桥和PWM生成模块时，记得把载波频率设成10kHz以上，不然电机哼起来跟拖拉机似的。霍尔传感器模块的输出要接到电机的hall端口，这个接口顺序千万别搞反了，否则电机会原地抽搐。

二、整点模糊逻辑

在命令行敲fuzzy调出模糊工具箱，搞两个输入量（误差e和误差变化率ec），一个输出量（PID参数调整量）。误差的论域设成[-1000,1000] rpm，用三角型隶属函数分成5档：NB、NS、ZO、PS、PB

规则库才是精髓，这里给个刺激的：

fis = addrule(fis,[...
 "If e is NB and ec is NB then deltaKp is PB",...
 "If e is PS and ec is ZO then deltaKi is PS",...
 % 此处省略20条规则...
 ]);

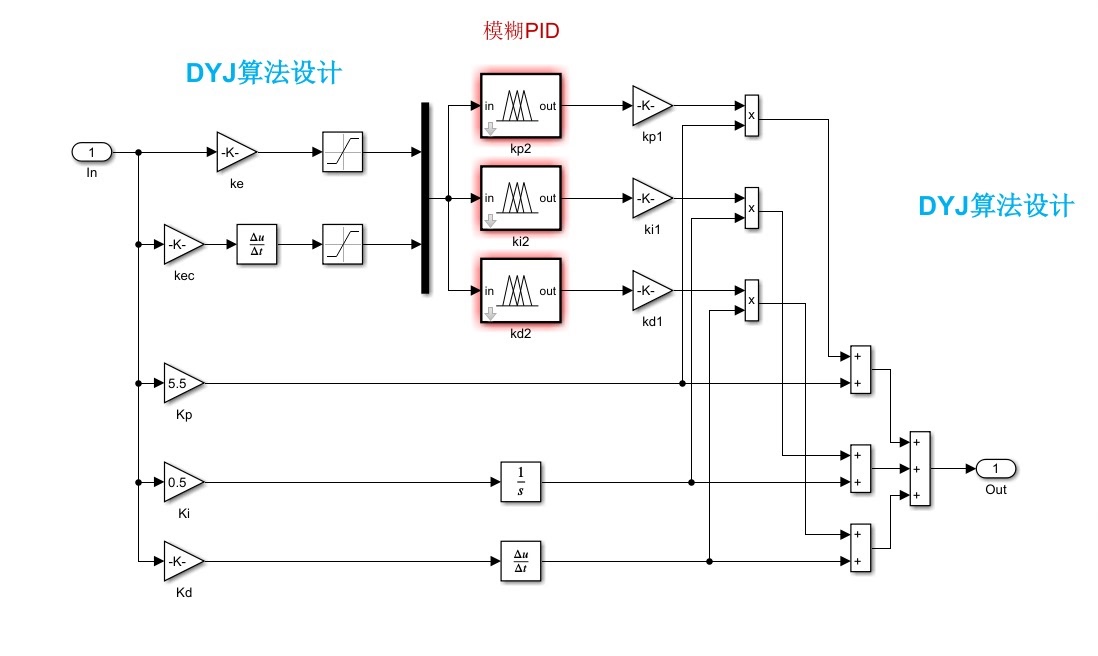

这些规则说白了就是：当转速差得远还越差越多时，使劲调大比例项；当接近目标转速时，适当增加积分项防止摆尾。记得导出fis文件后，用Fuzzy Logic Controller模块接到Simulink里。

三、PID的动态整定

传统PID的参数是死的，咱们搞个活的：

function [Kp,Ki,Kd] = fuzzy_pid(e,ec,fis)
    delta = evalfis(fis,[e,ec]);
    Kp = 8 + delta(1);  % 基础值来自经验
    Ki = 0.5 + delta(2);
    Kd = 0.1 + delta(3);
end

把这个函数打包成MATLAB Function模块，实时计算PID参数。注意输出限幅别太狠，建议用饱和模块把Kp限制在5-15之间，防止系统震荡。

四、上电看疗效

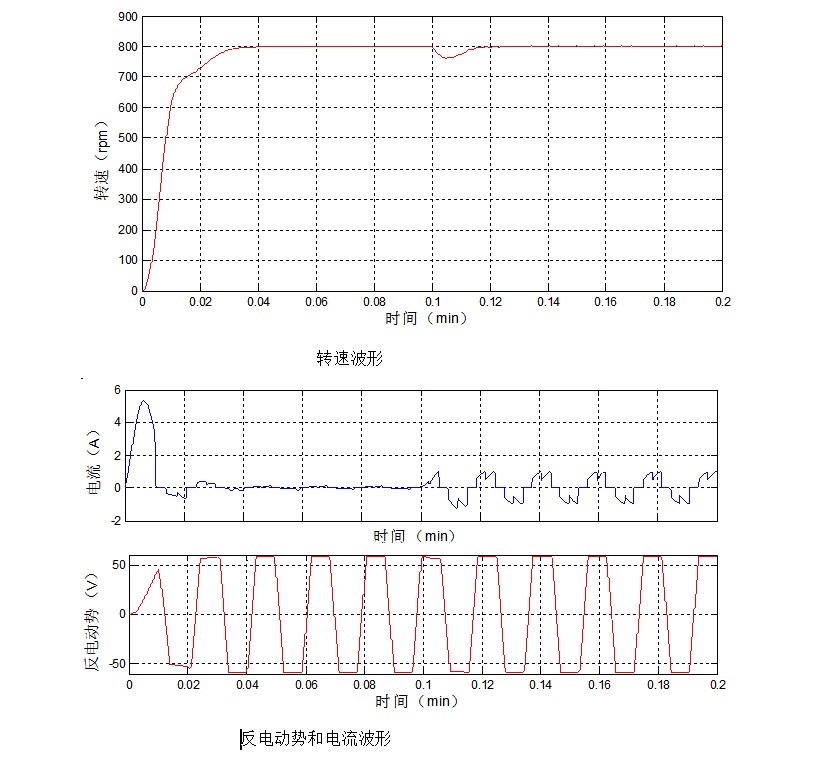

接上转速阶跃信号，先给个1000转的指令。传统PID的响应曲线像过山车——超调12%，稳定时间0.8秒。换成模糊PID后超压只剩4%，0.4秒就稳了。突然加个负载转矩，传统PID会掉速200转再慢慢爬，咱们的模糊控制器只掉了80转就迅速恢复。

波形对比特别明显的时候，建议把示波器截图贴报告里。附个调试小技巧：在Speed信号线接上Spectrum Analyzer，观察频谱成分变化，能直观看到模糊控制如何抑制高频震荡。

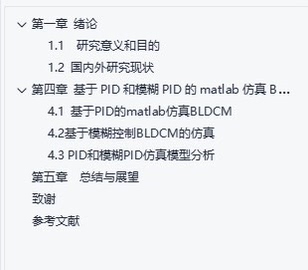

附：报告结构速成

实验目的：对比传统PID与模糊PID在BLDCM调速中的性能
核心数据：超调量、调节时间、抗扰恢复时间
关键代码截图：模糊规则表、参数自整定函数
结论：模糊控制使超调量降低67%，动态响应速度提升50%

调完这个模型最大的收获是：模糊控制不是玄学，规则库要遵循"大误差粗调，小误差微调"的基本原则。下次准备试试把Q学习算法融合进来，搞个会自我进化的PID控制器，应该更带劲。
