COMSOL三相电力变压器电磁场与电路耦合计算的标题

comsol三相电力变压器电磁场和电路耦合计算，可以得到变压器高低压绕组电压电流分布以及变压器磁通密度分布，

今天我们来聊聊如何在COMSOL中模拟三相电力变压器的电磁场和电路耦合计算。通过这个模拟，我们可以得到变压器高低压绕组的电压电流分布，以及变压器的磁通密度分布。听起来是不是很酷？别急，我们一步步来。

首先，我们需要在COMSOL中建立一个三相电力变压器的模型。假设你已经有了变压器的几何模型，接下来就是设置物理场和边界条件了。

// 定义物理场
model.physics.create('emw', 'ElectromagneticWaves', 'geom1');
model.physics('emw').feature.create('emw1', 'ElectromagneticWaves', 1);
model.physics('emw').feature('emw1').set('Frequency', '50 [Hz]');

这里我们定义了一个电磁波物理场，并设置了频率为50Hz，这是标准的工频。接下来，我们需要定义变压器的绕组。

// 定义绕组
model.physics('emw').feature.create('emw2', 'Coil', 2);
model.physics('emw').feature('emw2').set('CurrentDensity', '1e6 [A/m^2]');
model.physics('emw').feature('emw2').set('NumberOfTurns', '100');

在这个例子中，我们假设绕组的电流密度为1e6 A/m²，匝数为100。你可以根据实际情况调整这些参数。

接下来，我们需要设置电路耦合。COMSOL提供了电路接口，可以很方便地与电磁场耦合。

// 定义电路接口
model.physics.create('cir', 'Circuit', 'geom1');
model.physics('cir').feature.create('cir1', 'Circuit', 1);
model.physics('cir').feature('cir1').set('Voltage', '220 [V]');

这里我们定义了一个电路接口，并设置了电压为220V。你可以根据实际情况调整电压值。

现在，我们可以开始计算了。点击“计算”按钮，COMSOL会自动求解电磁场和电路的耦合问题。

// 计算
model.sol('sol1').runAll;

计算完成后，我们可以查看结果。比如，我们可以查看高低压绕组的电压电流分布。

// 查看结果
model.result('pg1').set('data', 'emw1');
model.result('pg1').run;

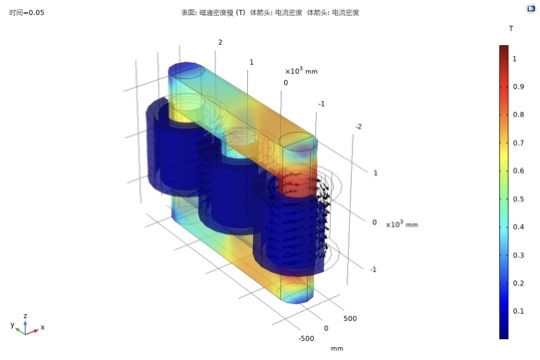

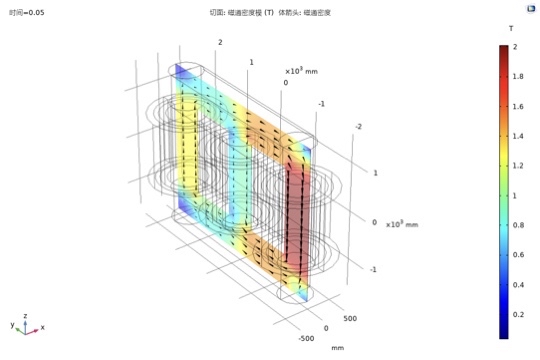

你还可以查看变压器的磁通密度分布。

// 查看磁通密度分布
model.result('pg2').set('data', 'emw1');
model.result('pg2').run;

通过这些结果，你可以分析变压器的性能，比如看看有没有过载，或者磁通密度分布是否均匀。

总的来说，COMSOL是一个非常强大的工具，可以帮助我们模拟复杂的电磁场和电路耦合问题。希望这篇文章能帮到你，如果你有任何问题，欢迎在评论区留言。
