背景：

前面有发布关于SF中Layer的bounds计算相关文章：
重学SurfaceFlinger：Layer显示区域bounds计算剖析
文章因为直接是基于SurfaceFlinger中的Layer中的computeBounds进行源码剖析的，大部分同学发来了对这篇文章干货发来肯定的点赞哈。

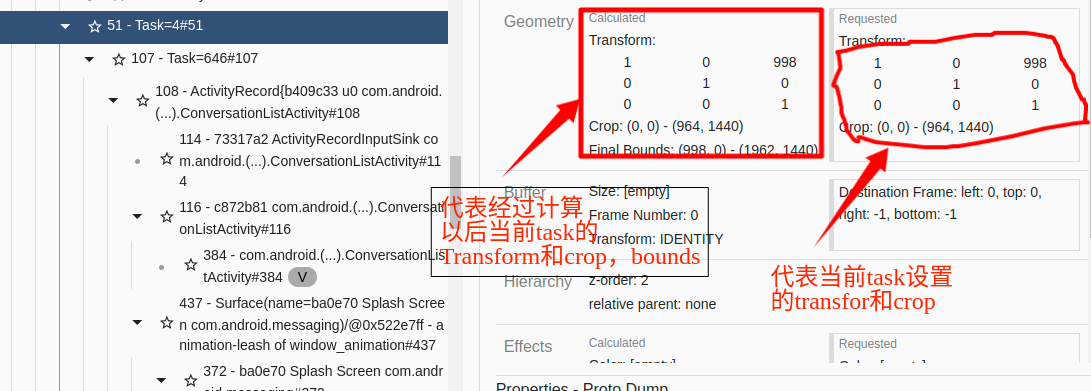

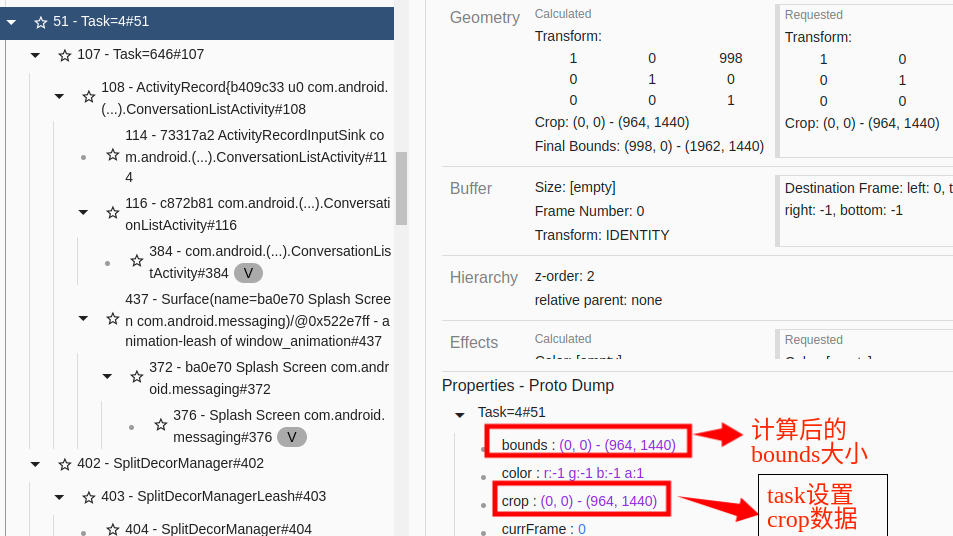

但是也有同学求助马哥，希望这个文章内容可以扩展一下和平时接触的WMS或者SurfaceControl设置bounds相关数据结合起来，而且经常在Winscope使用时候也需要看这些bounds数据，希望马哥也可以稍微补充一下这块。

因为对于窗口显示开发来说操作最多就是SurfaceControl，但是SurfaceControl其实并没有什么setBounds相关的方法。其实看完Layer的computeBounds方法也完全可以理解，因为Layer的bounds其实是受到几个关键因素的影响，比如parent的bounds，自己transform，crop等，综合计算得出了自己的screenbounds显示区域。
那么接下来看看SurfaceControl是如何通过参数影响computeBounds方法的计算的。

客户端层面如何设置bounds

客户端设置一般都是通过SurfaceControl相关的接口来进行设置数据最后跨进程传递到SF端的
这里其实一般有多个个接口可以影响，这里主要列举以下几个：

1.客户端SurfaceControl调用setPosition

frameworks/native/services/surfaceflinger/Layer.cpp

bool Layer::setPosition(float x, float y) {
    if (mRequestedTransform.tx() == x && mRequestedTransform.ty() == y) {
        return false;
    }
//客户端的setPosition方法转变成了mRequestedTransform
    mRequestedTransform.set(x, y);

    mDrawingState.sequence++;
    mDrawingState.modified = true;
    setTransactionFlags(eTransactionNeeded);

    return true;
}

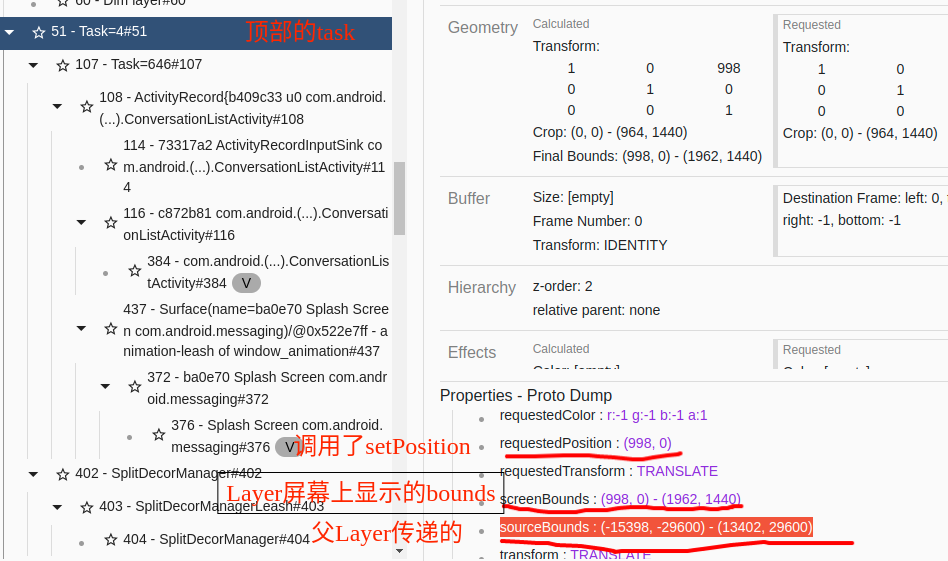

可以看到客户端在SurfaceControl类中调用的setPosition转成成了sf的Layer对象的mRequestedTransform。

2、客户端调用SurfaceControl的setMatrix方法，也被转换到mRequestedTransform中

bool Layer::setMatrix(const layer_state_t::matrix22_t& matrix) {
    if (mRequestedTransform.dsdx() == matrix.dsdx && mRequestedTransform.dtdy() == matrix.dtdy &&
        mRequestedTransform.dtdx() == matrix.dtdx && mRequestedTransform.dsdy() == matrix.dsdy) {
        return false;
    }

    mRequestedTransform.set(matrix.dsdx, matrix.dtdy, matrix.dtdx, matrix.dsdy);

    mDrawingState.sequence++;
    mDrawingState.modified = true;
    setTransactionFlags(eTransactionNeeded);

    return true;
}

mRequestedTransform最后都会在updateGeometry赋值给mDrawingState.transform

bool Layer::updateGeometry() {
    if ((mDrawingState.flags & layer_state_t::eIgnoreDestinationFrame) ||
        mDrawingState.destinationFrame.isEmpty()) {
        // If destination frame is not set, use the requested transform set via
        // Layer::setPosition and Layer::setMatrix.
        return assignTransform(&mDrawingState.transform, mRequestedTransform);
    }

那么什么时候使用这个mDrawingState.transform，那就是在getActiveTransform方法中返回的

    ui::Transform getActiveTransform(const Layer::State& s) const
    { return s.transform; }

这里的getActiveTransform方法调用就可以又回到

void Layer::computeBounds(FloatRect parentBounds, ui::Transform parentTransform,
                          float parentShadowRadius) {
    const State& s(getDrawingState());

    // Calculate effective layer transform
    mEffectiveTransform = parentTransform * getActiveTransform(s);
