google官方文档教你使用 Winscope 捕获跟踪记录

您可在本地运行 Winscope 或通过 Web 服务器访问它。

您可以使用 Winscope 捕获跟踪记录以进行本地开发和调试。Winscope 使用 adb，后者支持通过 USB 或 Wi-Fi 连接设备。

启动 Winscope 后，系统会显示 Collect Traces 界面。

设备连接

您可在 Winscope 中使用 Winscope Proxy 或 Web Device Proxy 连接设备。默认情况下，Winscope 首页会显示 Winscope Proxy 连接设置界面。

如需开始捕获跟踪记录，请选择以下设备连接机制之一。

Winscope Proxy 设置

请按照以下步骤设置 Winscope Proxy：

1、在首页的 Collect Traces 下，从 Select connection type 下拉菜单中选择 Winscope Proxy：

使用 Winscope Proxy 捕获跟踪记录

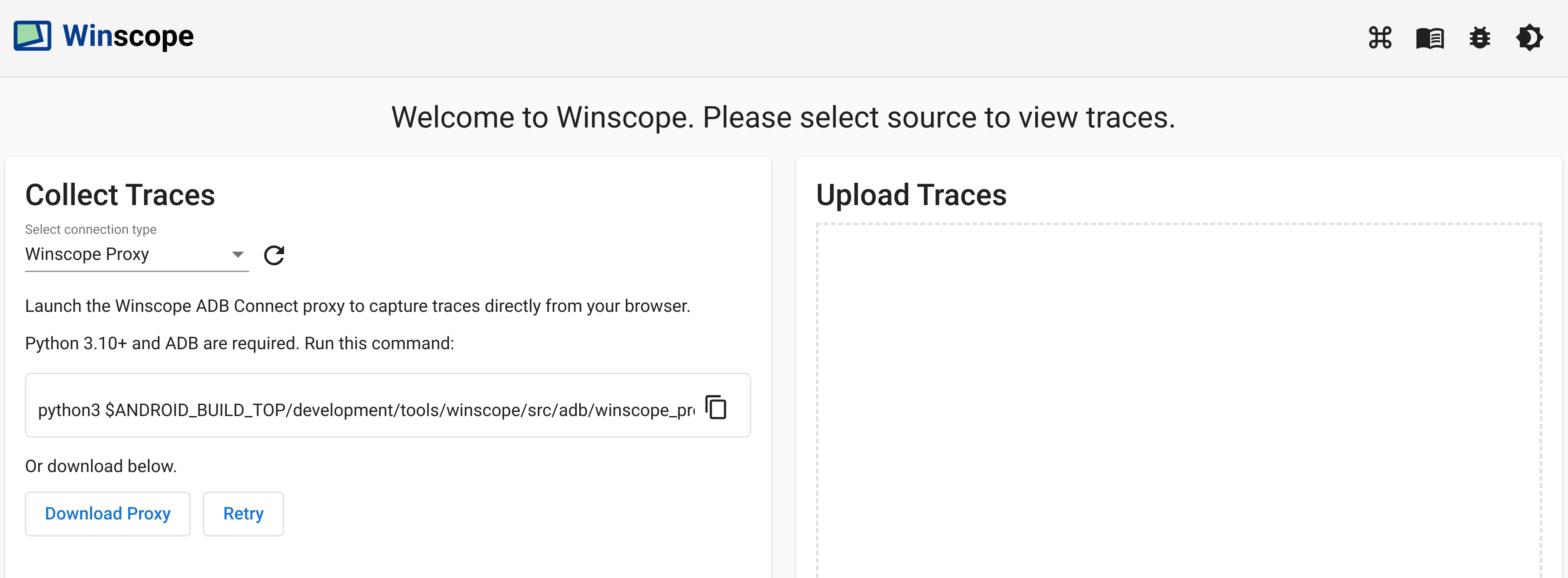

图 1. 使用 Winscope Proxy 捕获跟踪记录

2、通过运行以下命令，启动 Winscope ADB Connect 代理，以直接从浏览器中捕获跟踪记录：

python3 $ANDROID_BUILD_TOP/development/tools/winscope/src/adb/winscope_proxy.py

注意：必须使用 Python 3.10+ 和 adb。
3、请记下执行后终端上显示的 Winscope Proxy 令牌。

4、启动 Winscope ADB Connect 代理后，界面会发生如下变化。如需与代理建立初始连接，请输入第 3 步中的 Winscope Proxy 令牌，然后点击 Connect。

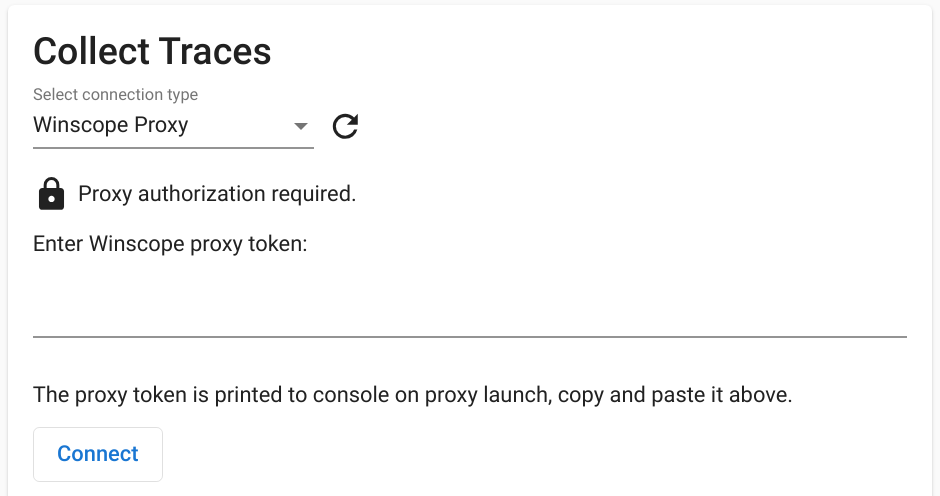

图 2. 连接到 Winscope Proxy。

Web Device Proxy 设置

请按照以下步骤设置 Web Device Proxy：

1、在首页的 Collect Traces 下，从 Select connection type 下拉菜单中选择 Web Device Proxy：

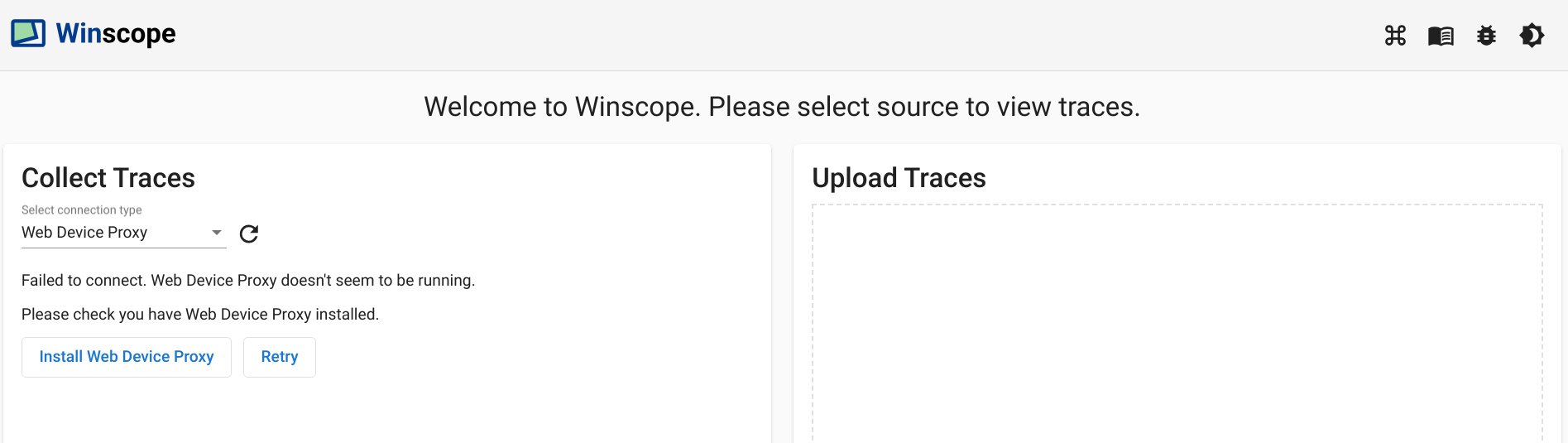

图 3. 使用 Web Device Proxy 捕获跟踪记录。

2、如果您的计算机上没有 Web Device Proxy 守护程序，请点击安装或运行安装程序。

注意：Mac 尚不支持 Web Device Proxy。
3、通过对话框向源设备授予 Web Device Proxy 访问权限。

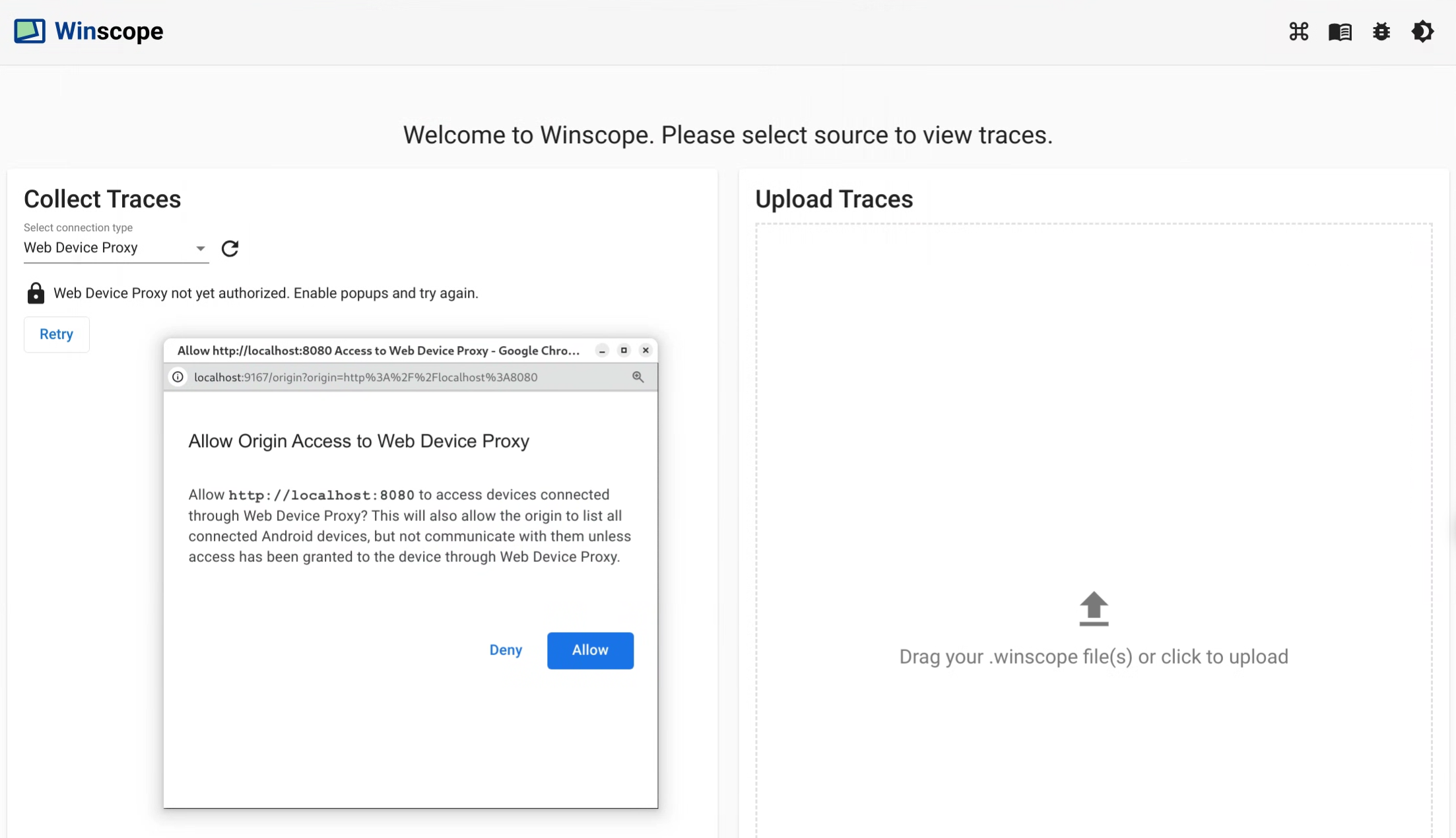

图 4. 向源设备授权。

4、在首次连接到新设备时，批准该设备的访问权限。如果对话框未自动显示，请点击设备旁边的 lock_open 图标：

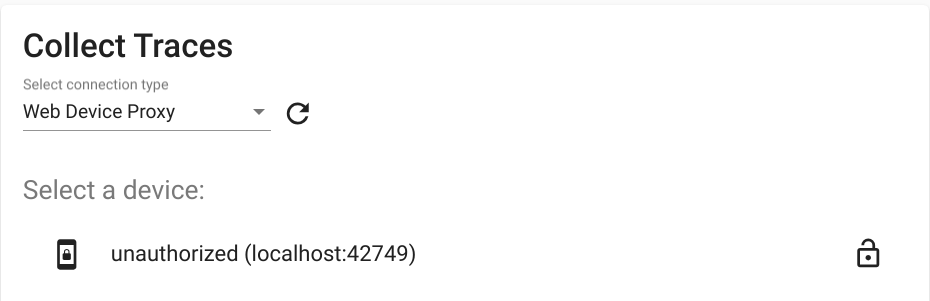

图 5. 向当前设备授权。

跟踪记录Traces

请按照以下步骤收集跟踪记录：

1、连接后，如需启动捕获过程，请选择目标并配置设置。然后点击 Start trace 以开始捕获：

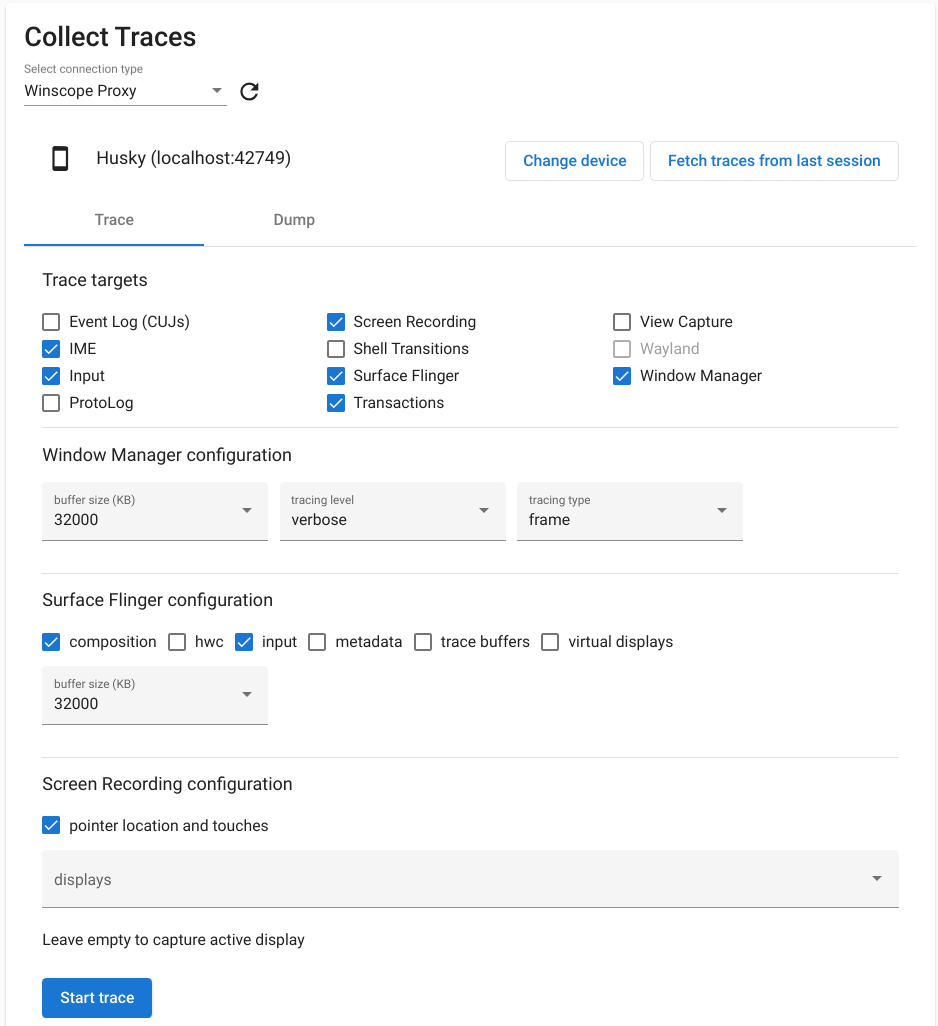

图 6. 在 Winscope 中收集跟踪记录。

3、如需停止捕获，请点击 End trace（结束跟踪记录）：

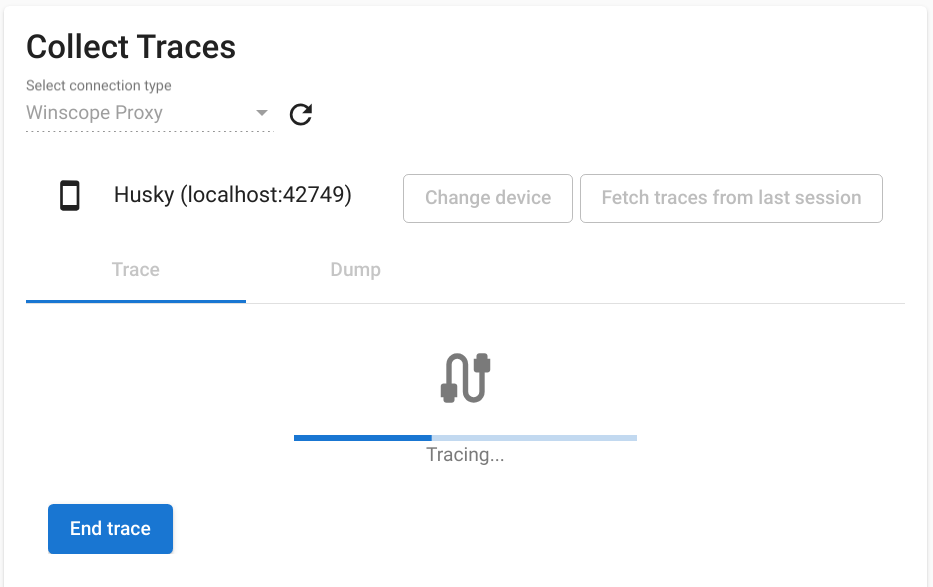

图 7. 在 Winscope 中结束跟踪。

跟踪记录选项Trace options

本部分介绍了每种跟踪记录类型的选项。

屏幕录制
借助 Winscope，您可以录制多个显示屏的屏幕。从菜单中选择要录制屏幕的显示屏。如果您未做选择，Winscope 会默认录制处于活跃状态的显示屏。

注意：多显示屏选择功能仅适用于 adb screenrecord 1.4 及更高版本（即 2024 年 9 月之后的 build）。单显示屏选择适用于之前的所有版本。

SurfaceFlinger
Buffer size：调整 SurfaceFlinger 跟踪的内存中环形缓冲区的大小。缓冲区越大，可收集的数据就越多，但内存用量也会随之增加。

注意：Buffer size 在 Android 15 中已废弃。
Input：如果 Surface 包含输入数据，则跟踪输入窗口的具体信息。

Composition：跟踪组合类型和可见区域。

Metadata：跟踪其他 Surface 元数据，包括屏幕外的层。

Warning：元数据非常冗长，需要大量内存。
HWC：跟踪其他非结构化硬件混合渲染器元数据。

Warning：HWC 非常冗长，需要大量内存。
Trace buffers：配置 SurfaceFlinger 以跟踪 Surface 上的所有缓冲区更改。默认情况下，SurfaceFlinger 仅在几何图形发生更改时跟踪新状态。

Virtual displays：在跟踪记录中包含虚拟显示屏层。

WindowManager
Buffer size：调整 WindowManager 跟踪记录的内存中环形缓冲区的大小。缓冲区越大，可收集的数据就越多，但内存用量也会随之增加。
Tracing type：定义用于收集状态的频率选项：

frame：在此模式下，WindowManager 会在每帧中转储单个状态，以确保仅捕获有效的 WindowManager 状态。此模式的性能开销最低。
transaction：每当提交事务时，此模式都会记录 WindowManager 状态。您可在一个帧内提交多个事务，因此可在一个帧期间调试中间 WindowManager 状态。不过，与 frame 模式相比，此模式的性能开销更高。
Tracing level：确定 WindowManager 跟踪记录的详细程度：

verbose：包含每个窗口的所有窗口和配置信息。此模式的内存和性能开销最高。
debug：包含有关所有窗口的信息，但仅在窗口配置包含请求的替换配置时才会记录该配置。
critical：包含与调试模式相同的信息，但仅包含可见窗口。此模式的内存和性能开销最低。
Dumps部分
如需使用 Winscope 进行状态dump，请在首页的 Collect Traces 下选择 Dump 标签页，然后点击 Dump state：

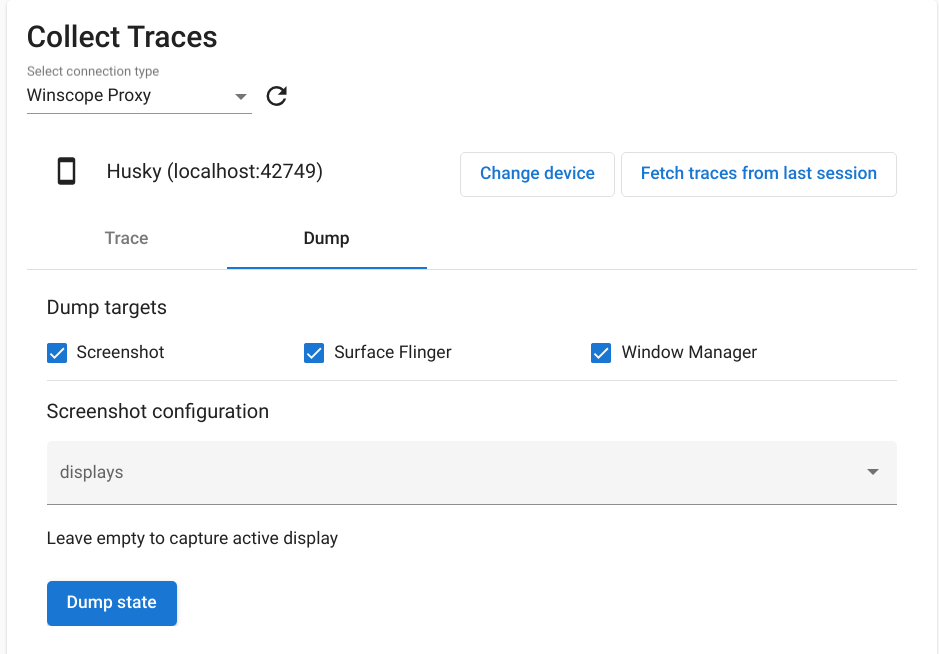

图 8. 在 Winscope 中转储状态。

屏幕截图配置

Winscope 可让您截取多个显示屏的屏幕截图。从菜单中选择要截屏的显示屏。如果未进行选择，系统会针对处于活跃状态的显示屏收集屏幕截图。
