背景：

针对wms课程中经常讲解的窗口层级结构树部分，有学员反应有的看不出窗口具体位于0-36层的具体哪一层的问题。

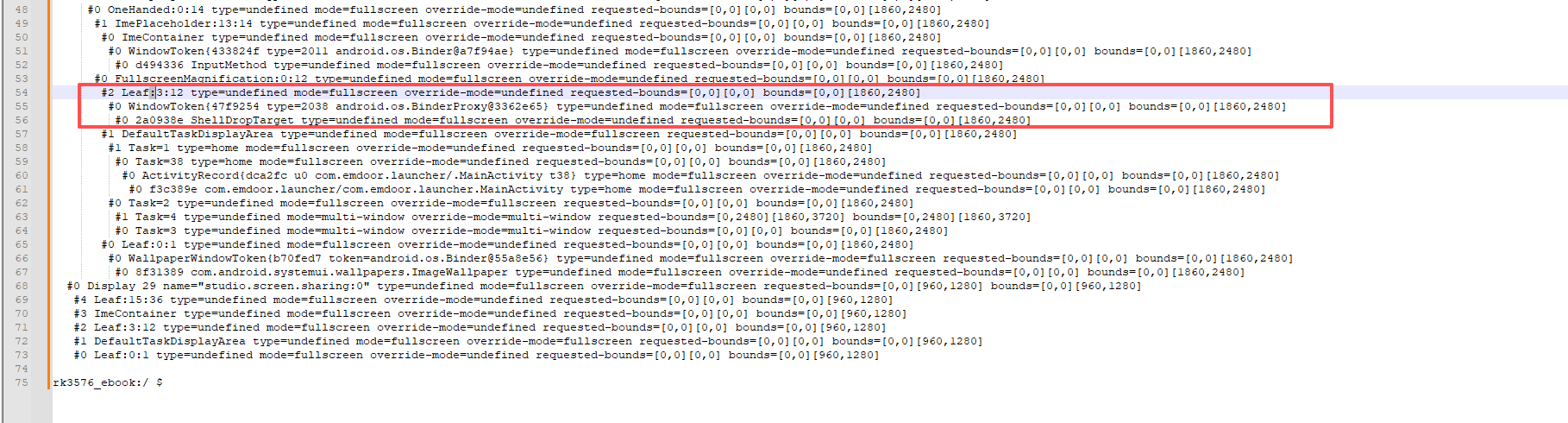

在这里插入图片描述

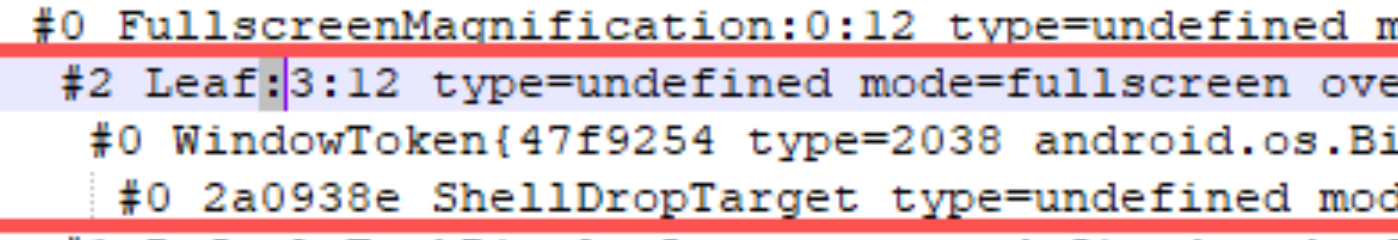

比如想看Leaf:3:12中的下面Shell窗口的层级是啥，这个同学就不太好理解了，到底是位于第3层还是第12层呢？

在这里插入图片描述其实这个问题层级位于哪里，宏观上理解也容易，大家可以如下方式理解：
因为这里的Leaf:3:12本身属于一个范围节点，而且本身这个节点下面就一个子节点，也就是说3-12层都是最后都是只装了一个窗口，没有再细分其他层级窗口节点，所以你可以认为这个3-12是一个整体上的一层既可以。无论ShellDropTarget窗口位于3-12哪一层都不会运行这个窗口的显示顺序。
总结就是把3-12层看成一个整体层级一个大层既可以，反正3-12只有一个ShellDropTarget窗口，无论他是在3层，5层，12层都是不会影响他的在系统整体显示z轴顺序。

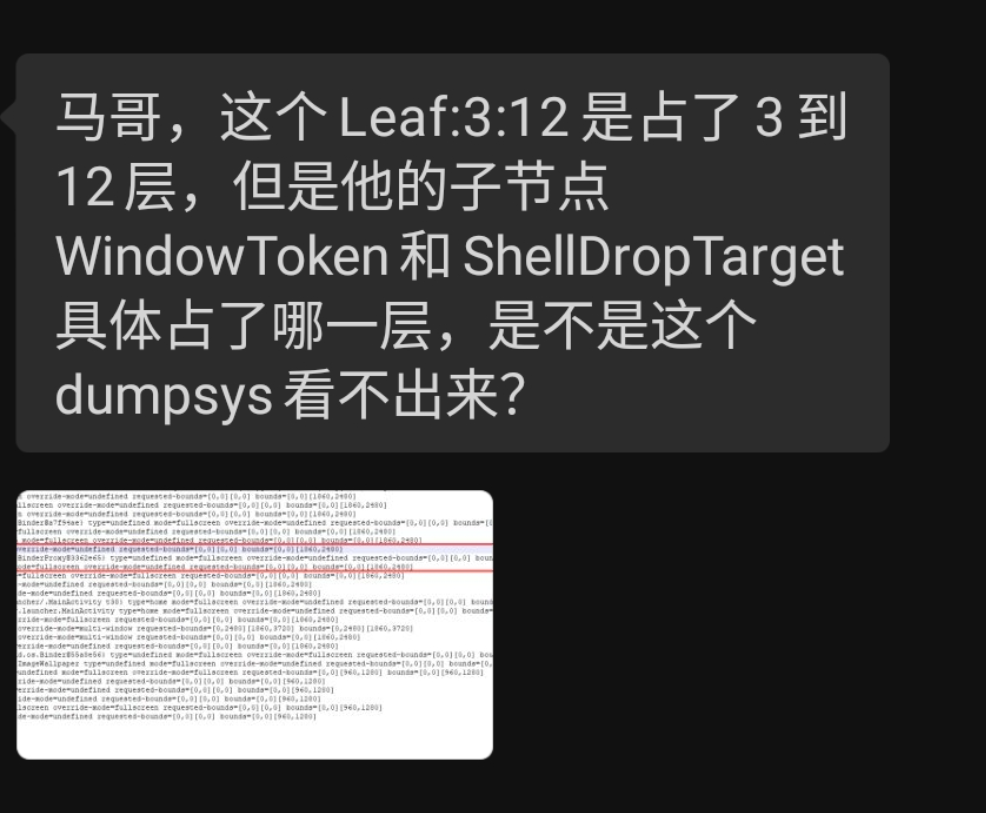

但是有学员提出，我就想要知道这个窗口具体的是位于哪一层，可否有办法呢？
在这里插入图片描述

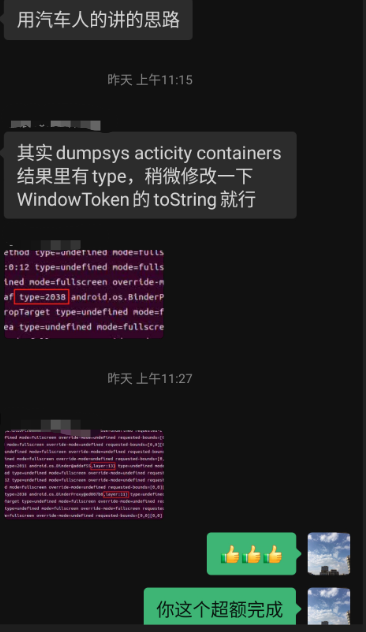

这个问题我们的优秀学员“汽车人”在vip群就有进行详细回答，“汽车人”兄弟也算大家的师兄，给大家也分享过很多干货哈，最后感谢“汽车人”兄弟干货投稿，给大家分享了一个dumpsys 层级结构树的改进方案，带上window的具体0-36层级数字。

优秀学员汽车人投稿：

dumpsys activity containers命令查看层级结构时，发现有些WindowToken我们不知道它具体在0-36的哪一层，比如ShellDropTarget所属的windowToken,我们只知道它在3：12层这个区间，不知道具体哪一层。
在这里插入图片描述

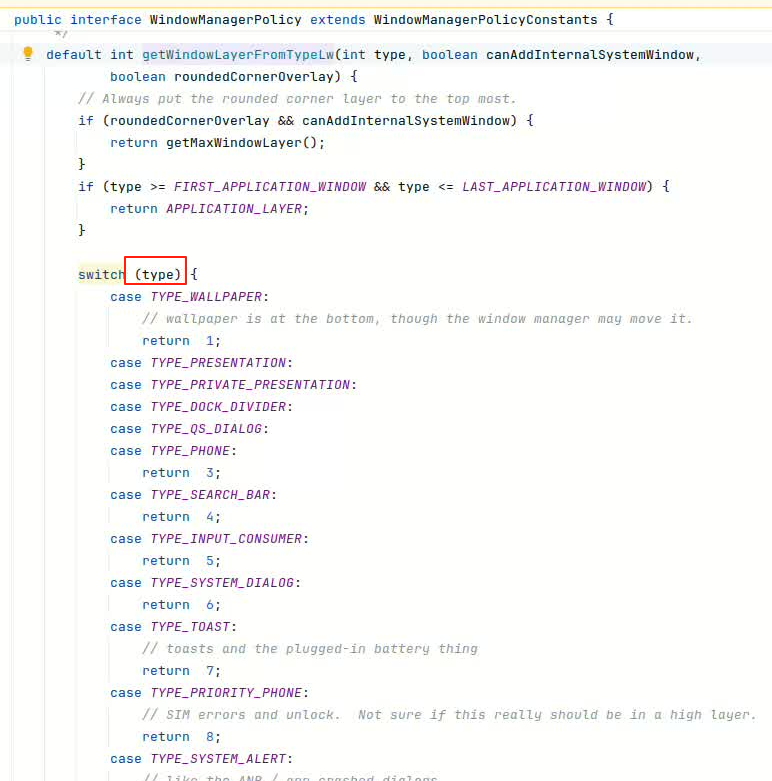

在学习层级结构树时，我们知道windowToken其实是在WindowManagerPolicy的getWindowLayerFromTypeLw()方法中去看对应的层级,这里的关键就是知道type这个属性。

这个type其实是WindowToken的windowType属性，在WindowToken构造时被赋值，对应应用端添加窗口时传递的参数，比如：

mLayoutParams.type = WindowManager.LayoutParams.TYPE_APPLICATION_OVERLAY;`

如果想要dumpsys activity containers命令也能查看到windowToken的具体层级很简单。

void dumpActivityContainersLocked(PrintWriter pw) {
        pw.println("ACTIVITY MANAGER CONTAINERS (dumpsys activity containers)");
        mRootWindowContainer.dumpChildrenNames(pw, "");
        pw.println(" ");
    }

顺着这个命令找对应代码，很快找到对每个层级信息的打印是在这个方法里：

 public void dumpChildrenNames(PrintWriter pw, String prefix, boolean isLastChild) {
        //省略
        pw.print(prefix + (isLastChild ? "└─ " : "├─ "));
        pw.println(getName()//这里会调用toString()
                + " type=" + actType
                + " mode=" + winMode
                + " override-mode=" + overrideWinMode
                + " requested-bounds=" + getRequestedOverrideBounds().toShortString()
                + " bounds=" + getBounds().toShortString());

        String childPrefix = prefix + (isLastChild ? "   " : "│  ");
        for (int i = getChildCount() - 1; i >= 0; --i) {
            final E cc = getChildAt(i);
            cc.dumpChildrenNames(pw, childPrefix, i == 0 /* isLastChild */);
        }
    }

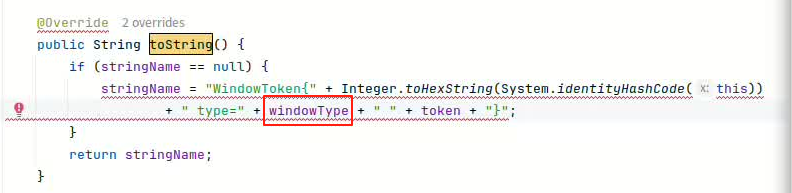

注意此处的getName()其实是调用toString()方法，而WindowToken的toString()如下：
在这里插入图片描述
其实是打印了windowType的，而WindowToken本身就有方法获取对应层级:

 int getWindowLayerFromType() {
        return mWmService.mPolicy.getWindowLayerFromTypeLw(windowType, mOwnerCanManageAppTokens,
                mRoundedCornerOverlay);
    }

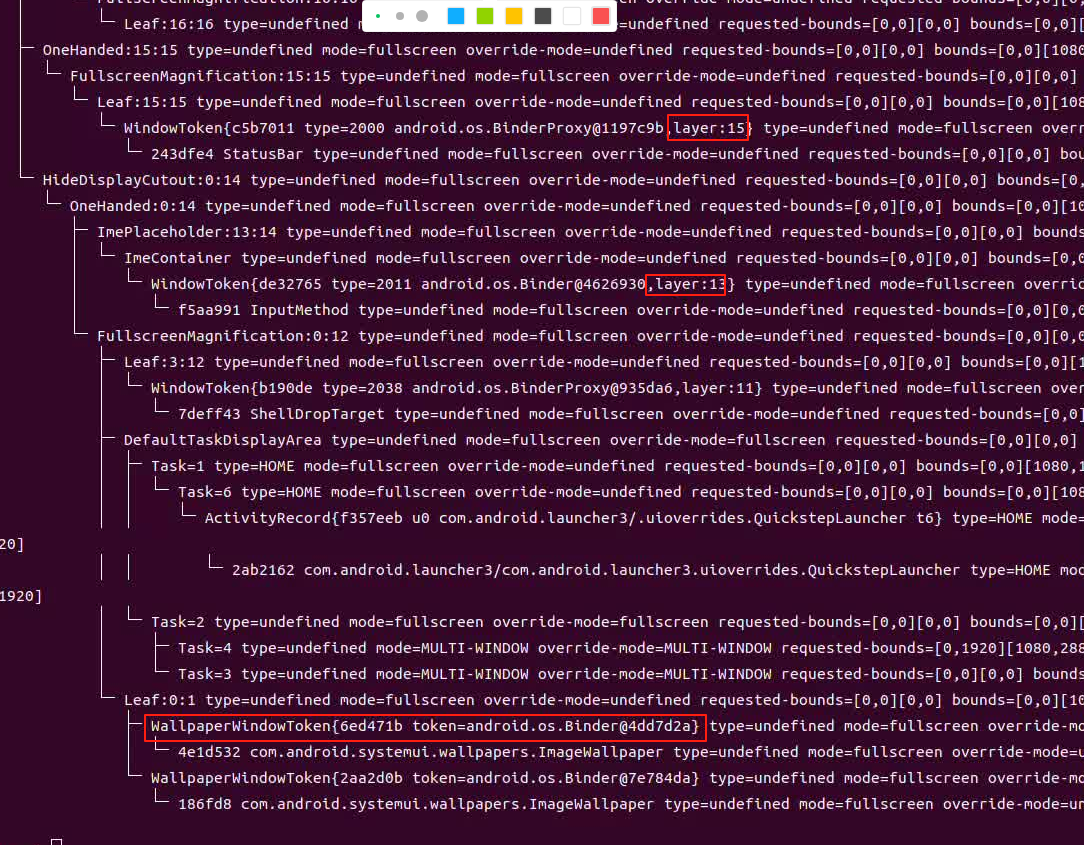

所以，只需要对toString()方法改成如下即可：

 @Override
    public String toString() {
        if (stringName == null) {
            stringName = "WindowToken{" + Integer.toHexString(System.identityHashCode(this))
                    + " type=" + windowType + " " + token + ",layer:"+getWindowLayerFromType()+"}";
        }
        return stringName;
    }
