背景：

前面有给大家布置一个关于系统Feature之放大镜部分剖析的作业，今天刚好整理好了相关文章给大家进行一下作业的核心部分剖析。

深入再学wms：系统辅助放大镜功能原理剖析–学员作业

下面就带大家手把手分析一下系统放大镜功能具体是怎么和wms的Feature有链接关系的。

功能和使用场景上认识放大镜

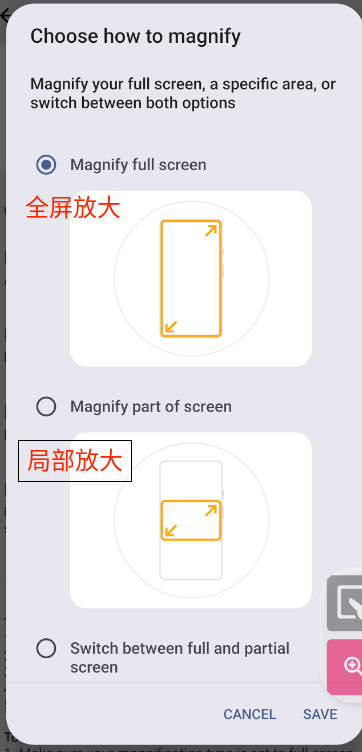

放大镜分为两个部分，一个局部放大镜放大，一个全屏放大
在这里插入图片描述

局部放大：

使用场景：辅助模式的放大镜功能

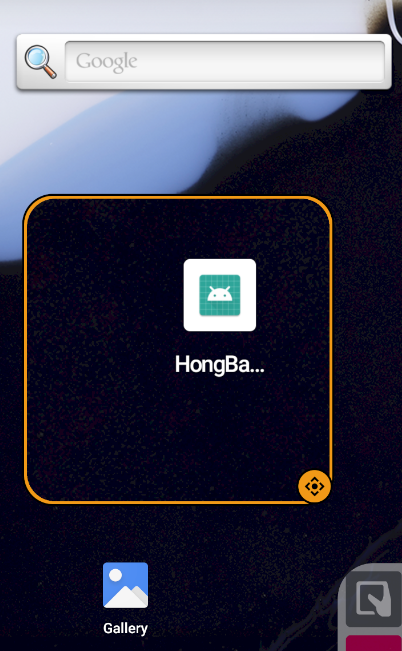

在这里插入图片描述该功能开启时候，明显看到放大镜内的画面内容都被放大了。

放大镜原理剖析：

如果只看window的层级结构树，其实是看不出有啥变化，也无法调研出放大镜原理。

ACTIVITY MANAGER CONTAINERS (dumpsys activity containers)
└─ ROOT type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
   └─ Display 0 name="Built-in Screen" type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][1440,2960] bounds=[0,0][1440,2960]
      ├─ Leaf:36:36 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  ├─ WindowToken{cc0358 type=2024 android.os.BinderProxy@e9ec03b} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  │  └─ df26cb1 ScreenDecorOverlayBottom type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  └─ WindowToken{873431a type=2024 android.os.BinderProxy@a53fdc5} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │     └─ e6136d4 ScreenDecorOverlay type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      ├─ HideDisplayCutout:32:35 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  ├─ OneHanded:34:35 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  │  └─ FullscreenMagnification:34:35 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  │     └─ Leaf:34:35 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  ├─ FullscreenMagnification:33:33 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  │  └─ Leaf:33:33 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │  └─ OneHanded:32:32 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      │     └─ Leaf:32:32 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
      └─ WindowedMagnification:0:31 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         ├─ HideDisplayCutout:26:31 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  └─ OneHanded:26:31 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     ├─ FullscreenMagnification:29:31 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     │  └─ Leaf:29:31 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     ├─ Leaf:28:28 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     └─ FullscreenMagnification:26:27 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │        └─ Leaf:26:27 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         ├─ Leaf:24:25 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  ├─ WindowToken{5382011 type=2024 android.os.BinderProxy@b54e838} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  │  └─ 7ed7777 com.android.systemui type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  └─ WindowToken{1377eca type=2019 android.os.BinderProxy@356edbc} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     └─ 63fa46c Taskbar type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         ├─ HideDisplayCutout:18:23 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  └─ OneHanded:18:23 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     └─ FullscreenMagnification:18:23 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │        └─ Leaf:18:23 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         ├─ OneHanded:17:17 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  └─ FullscreenMagnification:17:17 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     └─ Leaf:17:17 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │        └─ WindowToken{dbbf57d type=2040 android.os.BinderProxy@e1c17e6} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │           └─ 981cc72 NotificationShade type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         ├─ HideDisplayCutout:16:16 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  └─ OneHanded:16:16 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     └─ FullscreenMagnification:16:16 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │        └─ Leaf:16:16 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         ├─ OneHanded:15:15 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │  └─ FullscreenMagnification:15:15 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │     └─ Leaf:15:15 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │        └─ WindowToken{89531b1 type=2000 android.os.BinderProxy@b40bd3b} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         │           └─ c904696 StatusBar type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
         └─ HideDisplayCutout:0:14 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
            └─ OneHanded:0:14 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
               ├─ ImePlaceholder:13:14 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
               │  └─ ImeContainer type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
               │     └─ WindowToken{111a7e2 type=2011 android.os.Binder@bdd58ad} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
               │        └─ 977e336 InputMethod type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
               └─ FullscreenMagnification:0:12 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  ├─ Leaf:3:12 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  └─ WindowToken{4c25074 type=2038 android.os.BinderProxy@bbd593e} type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │     └─ 844bb2d ShellDropTarget type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  ├─ DefaultTaskDisplayArea type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  ├─ Task=658 type=standard mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  │  └─ ActivityRecord{b052b4a u0 com.android.dialer/.main.impl.MainActivity t658} type=standard mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  │     └─ a0ceca0 com.android.dialer/com.android.dialer.main.impl.MainActivity type=standard mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  ├─ Task=1 type=HOME mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  │  └─ Task=657 type=HOME mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  │     └─ ActivityRecord{4ba4130 u0 com.android.launcher3/.uioverrides.QuickstepLauncher t657} type=HOME mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  │        └─ 562602a com.android.launcher3/com.android.launcher3.uioverrides.QuickstepLauncher type=HOME mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │  └─ Task=2 type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  │     ├─ Task=4 type=undefined mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[0,2960][1440,4440] bounds=[0,2960][1440,4440]
                  │     └─ Task=3 type=undefined mode=MULTI-WINDOW override-mode=MULTI-WINDOW requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                  └─ Leaf:0:1 type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                     └─ WallpaperWindowToken{62c4b95 token=android.os.Binder@a003f4c} type=undefined mode=fullscreen override-mode=fullscreen requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]
                        └─ 4bc28e5 com.android.systemui.wallpapers.ImageWallpaper type=undefined mode=fullscreen override-mode=undefined requested-bounds=[0,0][0,0] bounds=[0,0][1440,2960]

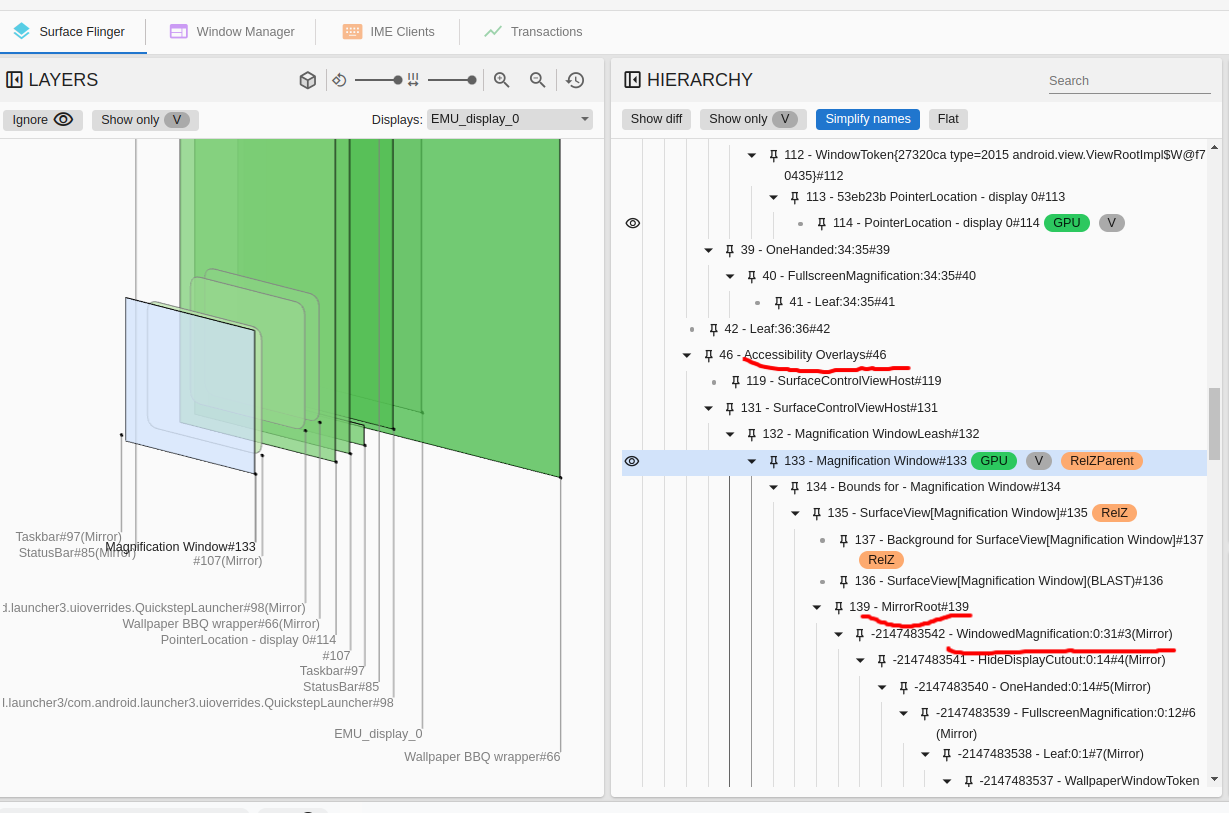

但是如果看sf的层级结构树既可以看的比较明显
在这里插入图片描述

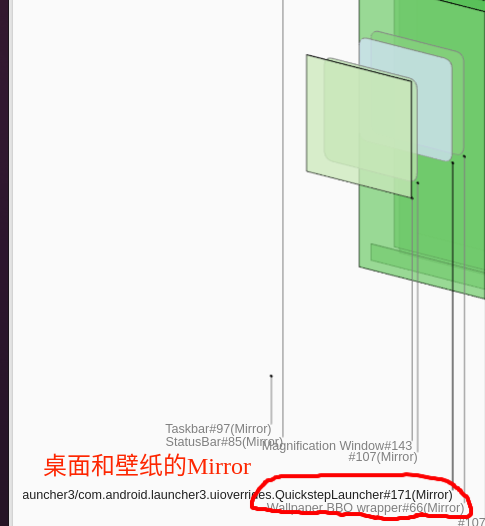

可以看出放大镜显示区域相关的图层有多出好几个。

而且这些图层是有本质上是Mirror了现有的图层，比如桌面和壁纸都显示在放大镜的区域，而且只有放大镜的区域桌面和壁纸是放大的，其他非放大镜区域就是正常显示，那么是如何实现这样呢？
在这里插入图片描述

放大镜区域可以放大原理：

1、显示了当前桌面和壁纸图层Layer的Mirror

2、Mirror图层有被放大，而且针对放大镜区域进行了裁剪

对Mirror图层相关的剖析：

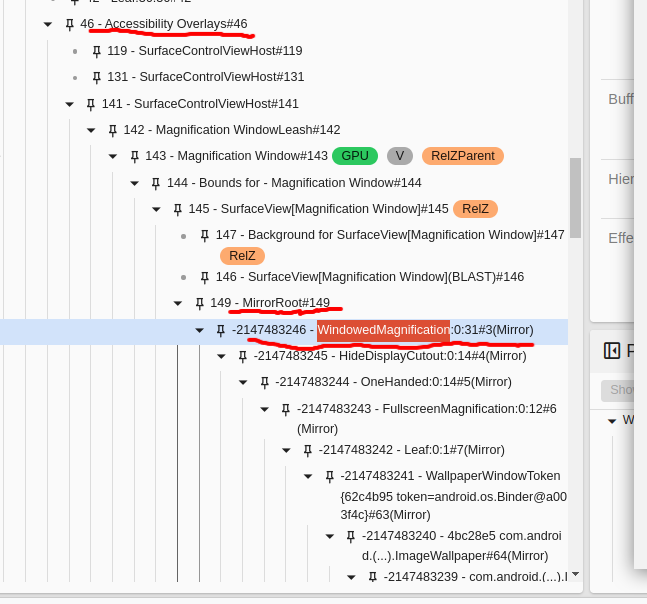

在这里插入图片描述

1、系统自动会创建一个层级高的Accessibility Overlays图层

2、放大镜功能开启后，会创建对应的Windowless窗口，而且这个窗口有对应的SurfaceView

3、对系统的display的图层会进行Mirror，创建出一个新的MirroRoot图层，下面挂载了系统层级结构的Mirror图层，名字一般会在后面加上“（Mirror）”字样，内容和源图层一样。

4、所有Mirror图层要被裁剪在放大镜的显示区域，而且图层会被scale
在这里插入图片描述

Mirror图层这部分的堆栈情况：

frameworks/base/packages/SystemUI/src/com/android/systemui/accessibility/WindowMagnificationController.java

 /**
     * This is called once the surfaceView is created so the mirrored content can be placed as a
     * child of the surfaceView.
     */
    private void createMirror() {
        mMirrorSurface = mirrorDisplay(mDisplayId);//Mirror出display的图层
        if (!mMirrorSurface.isValid()) {
            return;
        }
        //把Mirror出来的图层挂载到mMirrorSurfaceView下
        mTransaction.show(mMirrorSurface)
                .reparent(mMirrorSurface, mMirrorSurfaceView.getSurfaceControl());
        modifyWindowMagnification(false);
    }

调用堆栈

createMirror:975, WindowMagnificationController (com.android.systemui.accessibility)
surfaceCreated:1311, WindowMagnificationController (com.android.systemui.accessibility)
updateSurface:1240, SurfaceView (android.view)
lambda$new$0:231, SurfaceView (android.view)
onPreDraw:0, SurfaceView$$ExternalSyntheticLambda1 (android.view)
dispatchOnPreDraw:1176, ViewTreeObserver (android.view)
performTraversals:4239, ViewRootImpl (android.view)
doTraversal:2917, ViewRootImpl (android.view)
run:10324, ViewRootImpl$TraversalRunnable (android.view)
run:1406, Choreographer$CallbackRecord (android.view)
run:1415, Choreographer$CallbackRecord (android.view)
doCallbacks:1015, Choreographer (android.view)
doFrame:945, Choreographer (android.view)
run:1389, Choreographer$FrameDisplayEventReceiver (android.view)
handleCallback:959, Handler (android.os)
dispatchMessage:100, Handler (android.os)
loopOnce:232, Looper (android.os)
loop:317, Looper (android.os)
main:8705, ActivityThread (android.app)
invoke:-1, Method (java.lang.reflect)
run:580, RuntimeInit$MethodAndArgsCaller (com.android.internal.os)
main:886, ZygoteInit (com.android.internal.os)

其实就是在放大镜的SurfaceView创建好了以后，就立即触发mirrorDisplay。

但是大家是否有一个很大疑问？那就是既然是mirrorDisplay正应该是整个DisplayContent内容都会Mirror，但是明显看sf的层级结构树只对

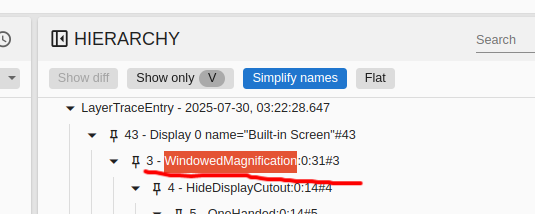

WindowedMagnification:0:31 这个节点进行了Mirror，明显看出限制在0-31层，其他的31层以上的都没有Mirror。
在这里插入图片描述

那么明明看方法名字是mirrorDisplay啊，为啥又只Mirror了WindowedMagnification:0:31这个节点。
这里其实就是到我们今天主题：Feature之FEATURE_WINDOWED_MAGNIFICATION该上场了。

mirrorDisplay部分的剖析

frameworks/base/packages/SystemUI/src/com/android/systemui/accessibility/WindowMagnificationController.java

   /**
     * Mirrors a specified display. The SurfaceControl returned is the root of the mirrored
     * hierarchy.
     *
     * @param displayId The id of the display to mirror
     * @return The SurfaceControl for the root of the mirrored hierarchy.
     */
    private SurfaceControl mirrorDisplay(final int displayId) {
        try {
            SurfaceControl outSurfaceControl = new SurfaceControl();
            //这里会调用到wms的mirrorDisplay
            WindowManagerGlobal.getWindowManagerService().mirrorDisplay(displayId,
                    outSurfaceControl);
            return outSurfaceControl;
        } catch (RemoteException e) {
            Log.e(TAG, "Unable to reach window manager", e);
        }
        return null;
    }

来到wms的mirrorDisplay

frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java

    @Override
    public boolean mirrorDisplay(int displayId, SurfaceControl outSurfaceControl) {

        final SurfaceControl displaySc;
        synchronized (mGlobalLock) {
        			//根据传递进来的displayId获取DisplayContent
            DisplayContent displayContent = mRoot.getDisplayContent(displayId);
            //调用DisplayContent的getWindowingLayer方法获取要mirror的sc
            displaySc = displayContent.getWindowingLayer();
        }
			//这里最后是调用的mirrorSurface方法，而且这个displaySc并不是真的DisplayContent的sc
        final SurfaceControl mirror = SurfaceControl.mirrorSurface(displaySc);
        outSurfaceControl.copyFrom(mirror, "WMS.mirrorDisplay");
        mirror.release();
        return true;
    }

上面明显可以看出其实wms的mirrorDisplay其实最后还是调用的mirrorSurface，这里并没有使用DisplayContent的SurfaceControl，那么使用是哪个SurfaceControl呢？

这里就需要看displayContent.getWindowingLayer()方法的具体实现了

frameworks/base/services/core/java/com/android/server/wm/DisplayContent.java


    /**
     * The direct child layer of the display to put all non-overlay windows. This is also used for
     * screen rotation animation so that there is a parent layer to put the animation leash.
     */
    SurfaceControl getWindowingLayer() {
        return mDisplayAreaPolicy.getWindowingArea().mSurfaceControl;
    }

可以看出这里调用的是DisplayAreaPolicy的getWindowingArea方法，终于和我们前面讲解的Feature部分内容链接上了。

frameworks/base/services/core/java/com/android/server/wm/DisplayAreaPolicyBuilder.java

        @Override
        public DisplayArea<? extends WindowContainer> getWindowingArea() {
            if (mRoot.mFeatures.isEmpty()) {
                throw new IllegalStateException("There must be at least one feature.");
            }
            //这里会获取定顶部的Feature
            final Feature feature = mRoot.mFeatures.get(0);
            //会判断是否可以被成为WindowLayer
            if (canBeWindowingLayer(feature.mId)) {
            	//如果可以成为WindowLayer，那么就返会Feature对应的WindowContainer
                final List<DisplayArea<WindowContainer>> areas =
                        mRoot.mFeatureToDisplayAreas.get(feature);
                if (areas.size() == 1) {
                    return areas.get(0);
                }
            }
        }

再来看看canBeWindowingLayer方法

 /** Returns {@code true} if the feature id can be used to put all window content. */
    static boolean canBeWindowingLayer(int featureId) {
    //明显FEATURE_WINDOWED_MAGNIFICATION是可以的
        return featureId == FEATURE_WINDOWED_MAGNIFICATION || featureId == FEATURE_WINDOWING_LAYER;
    }

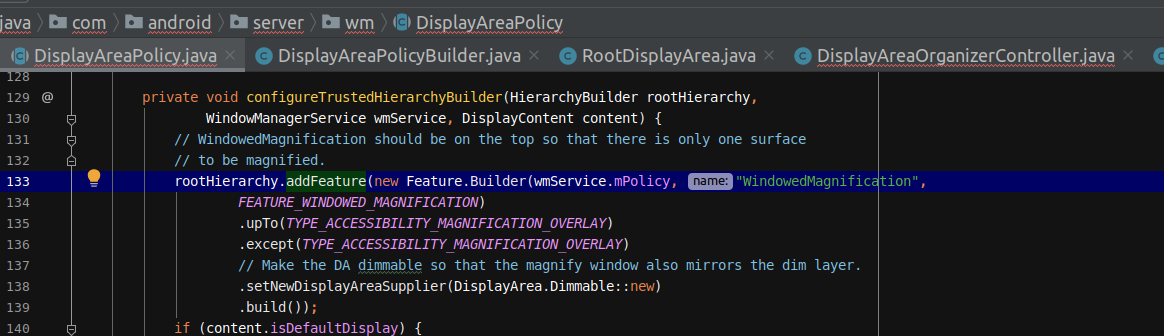

这里mFeatures就是最开始config时候有添加进去的，最开始添加就是FEATURE_WINDOWED_MAGNIFICATION这个Feature。
在这里插入图片描述
到此就放大镜功能可以联系上了结构树创建时候设置Feature作用了，自然这里返回的WindowContainer就是：WindowedMagnification:0:31

在这里插入图片描述

全屏放大

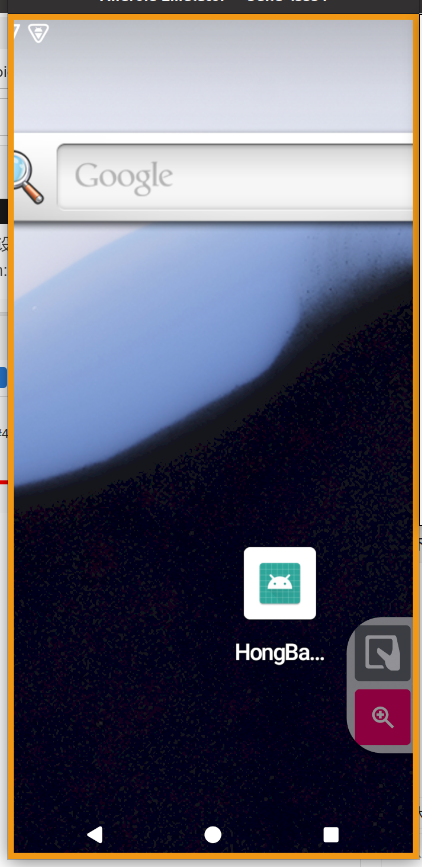

切换成全屏放大后，点击放大镜按钮，点击Activity既可以实现对整体Activity进行放大
在这里插入图片描述
原理调研：

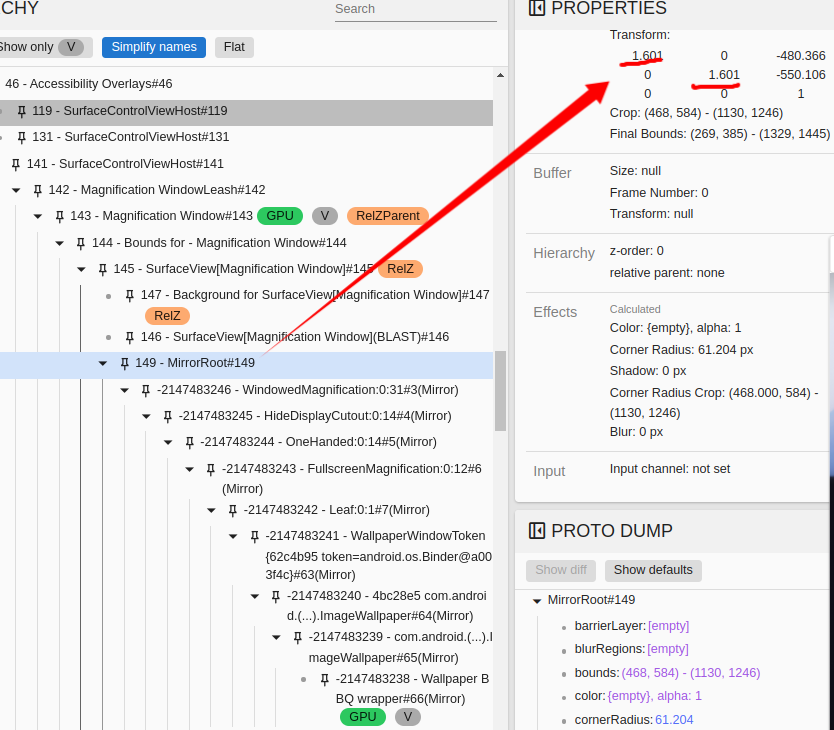

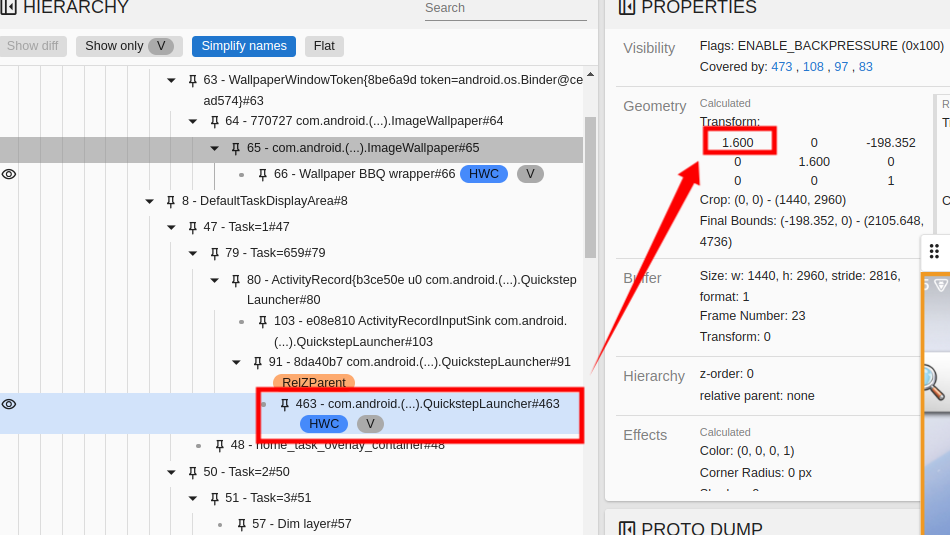

可以看出显示的Activity图层Layer的缩放参数变成的1.6倍

在这里插入图片描述
那么代码中是如何实现的缩放呢？

抓取一个堆栈看看：

07-30 15:48:55.978   538   538 E SurfaceControlRegistry: setMatrix (tx=2310692409629  sc=OneHanded:17:17) dsdx=1.6 dtdx=0.0 dtdy=0.0 dsdy=1.6
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: java.lang.Throwable
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.SurfaceControlRegistry.checkCallStackDebugging(SurfaceControlRegistry.java:330)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.SurfaceControl$Transaction.setMatrix(SurfaceControl.java:3251)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.WindowContainer.applyMagnificationSpec(WindowContainer.java:2847)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.WindowContainer.applyMagnificationSpec(WindowContainer.java:2854)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.WindowContainer.applyMagnificationSpec(WindowContainer.java:2854)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.DisplayContent.applyMagnificationSpec(DisplayContent.java:5459)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.WindowManagerService.applyMagnificationSpecLocked(WindowManagerService.java:8915)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.AccessibilityController$DisplayMagnifier.setMagnificationSpec(AccessibilityController.java:697)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.AccessibilityController.setMagnificationSpec(AccessibilityController.java:283)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.wm.WindowManagerService$LocalService.setMagnificationSpec(WindowManagerService.java:7887)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.accessibility.magnification.FullScreenMagnificationController$SpecAnimationBridge.setMagnificationSpecLocked(FullScreenMagnificationController.java:2006)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.accessibility.magnification.FullScreenMagnificationController$SpecAnimationBridge.onAnimationUpdate(FullScreenMagnificationController.java:2031)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.Animator$AnimatorCaller.lambda$static$4(Animator.java:855)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.Animator$AnimatorCaller$$ExternalSyntheticLambda6.call(D8$$SyntheticClass:0)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.Animator.callOnList(Animator.java:666)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.ValueAnimator.animateValue(ValueAnimator.java:1645)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.ValueAnimator.animateBasedOnTime(ValueAnimator.java:1405)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.ValueAnimator.doAnimationFrame(ValueAnimator.java:1563)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.AnimationHandler.doAnimationFrame(AnimationHandler.java:344)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.AnimationHandler.-$$Nest$mdoAnimationFrame(Unknown Source:0)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.animation.AnimationHandler$1.doFrame(AnimationHandler.java:87)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.Choreographer$CallbackRecord.run(Choreographer.java:1404)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.Choreographer$CallbackRecord.run(Choreographer.java:1415)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.Choreographer.doCallbacks(Choreographer.java:1015)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.Choreographer.doFrame(Choreographer.java:941)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.view.Choreographer$FrameDisplayEventReceiver.run(Choreographer.java:1389)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.os.Handler.handleCallback(Handler.java:959)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.os.Handler.dispatchMessage(Handler.java:100)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.os.Looper.loopOnce(Looper.java:232)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at android.os.Looper.loop(Looper.java:317)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.SystemServer.run(SystemServer.java:973)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.server.SystemServer.main(SystemServer.java:657)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at java.lang.reflect.Method.invoke(Native Method)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.internal.os.RuntimeInit$MethodAndArgsCaller.run(RuntimeInit.java:580)
07-30 15:48:55.978   538   538 E SurfaceControlRegistry: 	at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:864)

找到核心代码如下：
frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java

void applyMagnificationSpec(Transaction t, MagnificationSpec spec) {
    if (shouldMagnify()) {//需要满足shouldMagnify条件才可以进入
        t.setMatrix(mSurfaceControl, spec.scale, 0, 0, spec.scale)
                .setPosition(mSurfaceControl, spec.offsetX + mLastSurfacePosition.x,
                        spec.offsetY + mLastSurfacePosition.y);
        mLastMagnificationSpec = spec;
    } else {
        clearMagnificationSpec(t);
        for (int i = 0; i < mChildren.size(); i++) {
            mChildren.get(i).applyMagnificationSpec(t, spec);
        }
    }
}

那么接下来看看shouldMagnify的判断：

frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java

 /**
     * @return Whether this WindowContainer should be magnified by the accessibility magnifier.
     */
    boolean shouldMagnify() {
        if (mSurfaceControl == null) {
            return false;
        }

        for (int i = 0; i < mChildren.size(); i++) {
            if (!mChildren.get(i).shouldMagnify()) {//可以看出主要是回去遍历判断child的shouldMagnify
                return false;
            }
        }
        //如果所有child都是可以shouldMagnify为true，那么就返回true，只要一个不可以就返回false
        return true;
    }

那child又是判断的shouldMagnify呢？这里就需要看shouldMagnify的重写，发现只有WindowState才有对shouldMagnify的重写

frameworks/base/services/core/java/com/android/server/wm/WindowState.java

    @Override
    boolean shouldMagnify() {
    //这里会排除以下几种类型窗口，是不可以被缩放的，所以这些窗口就会返回false。
        if (mAttrs.type == TYPE_ACCESSIBILITY_MAGNIFICATION_OVERLAY
                || mAttrs.type == TYPE_INPUT_METHOD
                || mAttrs.type == TYPE_INPUT_METHOD_DIALOG
                || mAttrs.type == TYPE_MAGNIFICATION_OVERLAY
                || mAttrs.type == TYPE_NAVIGATION_BAR
                // It's tempting to wonder: Have we forgotten the rounded corners overlay?
                // worry not: it's a fake TYPE_NAVIGATION_BAR_PANEL
                || mAttrs.type == TYPE_NAVIGATION_BAR_PANEL) {
            return false;
        }
        //如果窗口设定了PRIVATE_FLAG_NOT_MAGNIFIABLE，那也不可以被缩放
        if ((mAttrs.privateFlags & PRIVATE_FLAG_NOT_MAGNIFIABLE) != 0) {
            return false;
        }
        return true;
    }

注意只有WindowState才会有具体业务判断返回，否则都是返回true。

相比局部放大，明显全屏放大明显逻辑简单一些，本质就是排除一些不可以放大窗口，然后对可以放大窗口进行scale既可以。

更多framework实战干货，请关注下面“千里马学框架”

Android13 WMS窗口层级树
littleyards的博客
06-23 1643
首先也是创建临时的叶子PendingArea，leafType默认为LEAF_TYPE_TOKENS，在typeOfLayer方法中，对于IME和Application 有处理，将其leafType设为LEAF_TYPE_TASK_CONTAINERS和LEAF_TYPE_IME_CONTAINERS。注意对于这两种类型，有特殊的处理，mSkipTokens设置为了true，后续将临时的结构树转成真正的层级树的时候有用。构建层级树的核心就是该方法，来分步分析它。经过这一步，此时结构树的构造结果如下。
android12 displayArea学习
lizhenjun114的专栏
04-12 1828
上图所示流程为冷启动activity的场景，在ATMS的视角下，会完成activityRecord和Task的创建，并把Task放到taskDisplayArea下面，把activityRecord放到Task下面。第五步，设置root节点为DisplayContent，同时从root节点开始，遍历所有子节点，创建DisplayArea，同时也创建对应的DisplayArea的surface。第三步，根据先前设置的feature数量，遍历所有Layer，根据具体规则创建每一层的pendingArea。
Android Framework（一）WMS窗口层级树及构建流程
芸兮的博客
08-25 3269
.....// 打印的name@OverridedumpChildrenNames的实现在WindowContainer的父类ConfigurationContainer中i >= 0;--i) {// 打印 # 加角标可以看到从RootWindowContainer开始递归打印。这也就是dump到的窗口容器层级树的内容。比如最开始的RootWindowContainer::getName返回的内容就是 “ROOT”。
Android WMS架构俯视图：WindowContainer树形组合模式-理论基础+实践结果
月山知了的博客
08-10 1913
Android WMS架构俯视图：WindowContainer树形组合模式-理论基础+实践结果
Android12 窗口组织方式（对比Android10）
qq_34211365的博客
01-06 8854
1. Android10窗口容器组织方式 1.1 AMS和WMS Android10上对窗口的组织方式有两部分，AMS和WMS，AMS容器从大到小依次为：ActivityDisplay->ActivityStack->TaskRecord->ActivityRecord， WMS容器这边复杂很多，因为有一些特殊的窗口，大致可以理解为：顶级容器DisplayContent，其下有四大窗口容器，1. mBelowAppWindowsContainers（存储非APP类型窗口，并且要求其显示在A
Android14 WMS AMS 窗口层级结构生成过程解析
chuyouyinghe的专栏
03-13 594
我们从 DisplayContent 的构造函数出发，看一下这棵以 DisplayContent 为根节点的 DisplayArea 树是如何生成的。
【Android 13源码分析】WindowContainer窗口层级-2-构建流程
隔壁小王的博客
09-15 1403
拥有特征的层级： 0-31特征描述： 支持窗口缩放的一块区域，一般是通过辅助服务进行缩小或放大拥有特征的层级： 0-14 16 18-23 26-35特征描述：隐藏剪切区域，即在默认显示设备上隐藏不规则形状的屏幕区域，比如在代码中打开这个功能后，有这个功能的图层就不会延伸到刘海屏区域。OneHanded拥有特征的层级：0-23 26-32 34-35特征描述：表示支持单手操作的图层，这个功能在手机上还是挺常见的。
3【Android 12】DisplayArea层级结构
ukynho的博客
09-08 3903
DisplayArea类的继承关系，之前已经分析过，这里用一张简单的类图总结：既然DisplayContent是作为其代表的屏幕的DisplayArea层级结构的根节点，那么从DisplayContent出发，看一下这棵以DisplayContent为根节点的DisplayArea树是如何生成的。 在DisplayContent的构造方法中，调用DisplayAreaPolicy.Provider.instantiate方法，去初始化一个DisplayArea层级结构。DisplayAreaPolicy.P
Android T 窗口层级其二 —— 层级结构树的构建
yimelancholy的博客
08-10 3412
如何通过dump中的内容找到对应的代码？我们dump窗口层级发现会有很多信息，这里我们以其中的DefaultTaskDisplayArea为例在源码的framework目录下查找该字符串，找到对应的代码就可以通过打印堆栈或者搜索代码跟踪的方式找到其调用逻辑也就是这一句当然我们上篇文章也讲到了DisplayContent代表的屏幕的DisplayArea层级结构的根节点，我们可以直接从DisplayContent.java的构造方法出发，追踪其流程。
wms.rar_thinkphp_wms php_wms050_wms751_仓管
09-23
《基于ThinkPHP的WMS仓管系统详解》 在当今的信息化时代，仓库管理系统（Warehouse Management System，简称WMS）已成为企业管理中不可或缺的一部分。而基于PHP的WMS系统更是受到广泛应用，因为它具备灵活、高效、...
WMS（初学）.zip_C# WMS_WMs编程教学_wms_wms编程_仓库管理
07-15
WMS，一个C#入门的仓库管理系统（非商业），适合新手，大佬不喜勿喷
wms.zip_wms_管理 easyui
09-20
【标题】"wms.zip_wms_管理 easyui" 概述 该压缩包文件“wms.zip”是一个专门针对物流仓库管理的软件系统，它采用了EasyUI框架，并结合JQuery技术进行开发。EasyUI是一个基于jQuery的用户界面插件集合，提供了丰富...
wms.zip_wms_武器_武器 系统
09-19
武器管理系统（WMS，Weapon Management System）是一种专为管理武器装备而设计的信息系统，旨在提高军事单位或相关组织对武器装备的控制、维护和使用效率。在本文中，我们将深入探讨武器管理系统的核心概念、功能、...
WMS.rar_wms_企业工资管理系统_工资_工资 统计_工资管理系统
09-24
"WMS.rar_wms_企业工资管理系统_工资_工资 统计_工资管理系统"这一压缩包文件，便为我们提供了一套全面的企业工资管理系统解决方案，旨在帮助企业实现工资管理的自动化和智能化，提升工作效率，确保数据的准确性。...
安卓9.0系统修改定制化____如何将odex 与vdex合并为jar文件 一键合并安卓9.0 jar工具操作图解
小马哥的专栏
11-24 152
在修改ROM的过程中，多数验证机制都存在于jar文件中。对于Android 9.0及以下版本，这些jar文件是与odex和vdex文件分离的。因此，若要对jar文件进行修改或调整，首先需要将这些文件合并处理。今天的博文将对一键合并工具做个全部步骤分析。 通过博文了解💝💝💝 1💝💝💝-----了解将odex与vdex合并到jar文件里的核心原理 2💝💝💝------一键合并工具的全程操作图示步骤 3💝💝💝------修改rom的一些个人总结经验
Android Framework在原生Settings设置中添加界面
最新发布
zmlovelx(帅得不敢出门 程序员群31843264)
11-25 692
Android设置中Preference是构建交互界面的核心组件，用于创建开关、列表选择、文本输入等设置项。常用子类包括SwitchPreferenceCompat、ListPreference和EditTextPreference等。实现步骤包括创建PreferenceFragmentCompat、定义XML布局以及在Activity中加载片段。 实战部分演示了在Android 13设备"关于手机"页面添加"认证信息"选项的方法：先在AndroidManifest.
Springboot | Spring Boot 3 纯 JDBC 实现宠物管理系统增删改查（无 ORM 框架）
张较瘦
11-24 959
本文介绍了基于Spring Boot 3和纯JDBC实现的宠物管理系统CRUD操作。通过原生JDBC方式，不使用任何ORM框架，帮助开发者深入理解底层数据库操作原理。文章详细说明了环境准备（JDK17+、Spring Boot 3.2.x、MySQL 8.0）、项目依赖配置、数据库连接设置以及表结构创建。核心实现包括：Pet实体类定义（包含id、name、breed和age字段）以及PetService服务层，利用JdbcTemplate封装增删改查操作，重点演示了如何通过PreparedStatement
QCRIL Log打印到android侧
tjpuzm的专栏
11-24 243
参考高通文档80-NB237-1_REV_A_Presentation__QCRIL_Android_Overview.pdf需要设置相关属性persist.radio.adb_log_on为1然而，设置该属性后，重启手机仍然无法生效，于是决定调查下相关代码。
flutter 中Android 分包（Flavor） 的配置与使用
Rey的技术博客
11-24 113
Flutter Flavor是一种管理多应用变体的方法，允许开发者通过同一代码库构建不同配置的应用程序。它支持为不同环境（开发/生产）、客户或市场定制应用标识、名称、图标等属性，实现代码复用和维护简化。Android端配置需在build.gradle.kts中定义flavor维度及参数，运行时需指定flavor环境（如flutter run --flavor dev）。VSCode用户还需在launch.json中添加相应配置。Flavor提供了灵活的定制方案，能显著提升开发效率和用户体验。
"wms_proc_req_detail" is not a sequence
12-06
具体来说，“wms_proc_req_detail”不是序列，这意味着你在尝试将某个字段的值设置为序列的下一个值，但该字段并不是一个序列。 以下是一些可能的原因和解决方法： ### 原因 1. **字段类型不正确**：你可能试图将...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

千里马学框架

帮助你了，就请我喝杯咖啡

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
