Drawable有很多种，它们都表示一种图像的概念，但是它们又不全是图片，通过颜色也可以构造出各式各样的图像的效果。在实际开发中，Drawable常被用来作为View的背景使用。Drawable一般都是通过XML来定义的，当然我们也可以通过代码来创建具体的Drawable对象，只是用代码创建会稍显复杂。在Android的设计中，Drawable是一个抽象类，它是所有Drawable对象的基类，每个具体的Drawable都是它的子类，比如ShapeDrawable、BitmapDrawable等
BitmapDrawable
BitmapDrawable表示的就是一张图片，实际开发中可以直接引用一张图片，也可以通过xml方式描述它，如下：

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:antialias="true"
    android:dither="true"
    android:filter="true"
    android:gravity="center"
    android:mipMap="true"
    android:tileMode="mirror"
    android:src="@drawable/ha" />

下面是各个属相的意义:
android:src 图片资源id
android:antialias是否开启抗锯齿，一般应该开启
android:dither是否开启抖动效果，应该开启
android:filter是否开启过滤效果，应该开启
android:gravity对图片进行定位
android:mipMap纹理映射，一般为false
android:tileMode平铺模式分为：disabled、clamp、repeat、mirror

disabled表示的关闭平铺效果
clamp：

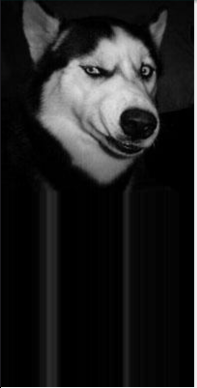

在这里插入图片描述

repeat:

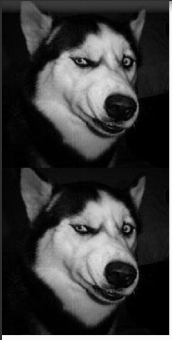

在这里插入图片描述
mirror:

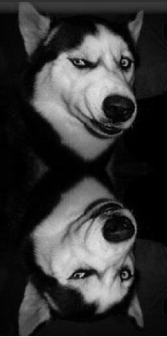

NinePatchDrawable

它表示的是一张.9格式的图片，.9图片可以自动地根据所需的宽/高进行相应的缩放并保证不失真，之所以把它和BitmapDrawable放在一起介绍是因为它们都表示一张图片。和BitmapDrawable一样，在实际使用中直接引用图片即
可，但是也可以通过XML来描述.9图。

<?xml version="1.0" encoding="utf-8"?>
<nine-patch
xmlns:android="http://schemas.android.com/apk/res/android"
android:src="@[package:]drawable/drawable_resource"
android:dither=["true" | "false"] />

上述XML中的属性的含义和BitmapDrawable中的对应属性的含义是相同的，这里就不再描述了，另外，在实际使用中发现在bitmap标签中也可以使用.9图，即BitmapDrawable也可以代表一个.9格式的图片。

ShapeDrawable

ShapeDrawable是一种很常见的Drawable，可以理解为通过颜色来构造的图形，它既可以是纯色的图形，也可以是具有渐变效果的图形。标签创建的Drawable，其实体类实际上是GradientDrawable，下面分别介绍各个属性的含义

shape
在这里插入图片描述
表示图形的形状，有四个选项：rectangle（矩形）、oval（椭圆）、line（横线）和ring（圆环）。它的默认值是矩形，另外line和ring这两个选项必须要通过标签来指定线的宽度和颜色等信息，否则将无法达到预期的显示效果。针对ring这个形状，有5个特殊的属性：android:innerRadius、android:thickness、android:innerRadiusRatio、android:thicknessRatio和android:useLevel

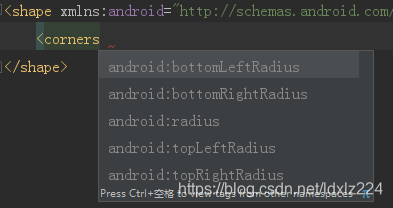

corners
在这里插入图片描述

表示shape的四个角的角度。它只适用于矩形shape，这里的角度是指圆角的程度，用px来表示，它有如下5个属性：android:radius——为四个角同时设定相同的角度，优先级较低，会被其他四个属性覆盖；
android:topLeftRadius——设定最上角的角度；
android:topRightRadius——设定右上角的角度；
android:bottomLeftRadius——设定最下角的角度；
android:bottomRightRadius——设定右下角的角度。

gradient

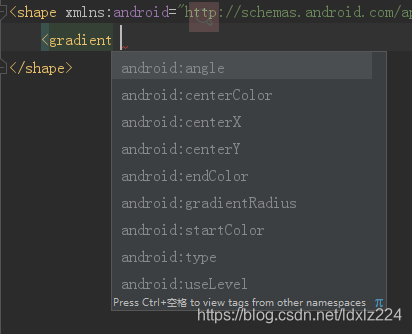

在这里插入图片描述
它与标签是互相排斥的，其中solid表示纯色填充，而gradient则表示渐变效果，gradient有如下几个属性：
android:angle——渐变的角度，默认为0，其值必须为45的倍数，0表示从左到右，90表示从下到上，具体的效果需要自行体验，总之角度会影响渐变的方向；
android:centerX——渐变的中心点的横坐标；
android:centerY——渐变的中心点的纵坐标，渐变的中心点会影响渐变的具体效果；
android:startColor——渐变的起始色；
android:centerColor——渐变的中间色；
android:endColo——渐变的结束色；
android:gradientRadius——渐变半径，仅当android:type= "radial"时有效；
android:useLevel——一般为false，当Drawable作为StateListDrawable使用时为true；
android:type——渐变的类别，有linear（线性渐变）、radial（径向渐变）、sweep（扫描线渐变）三种，其中默认值为线性渐变

solid

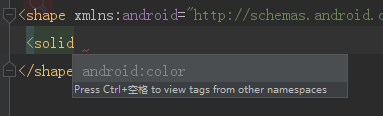

这个标签表示纯色填充，通过android:color即可指定shape中填充的颜色
在这里插入图片描述

Shape的描边，有如下几个属性： android:width——描边的宽度，越大则shape的边缘线就会看起来越粗； android:color——描边的颜色； android:dashWidth——组成虚线的线段的宽度； android:dashGap——组成虚线的线段之间的间隔，间隔越大则虚线看起来空隙就越大。注意如果android:dashWidth和android:dashGap有任何一个为0，那么虚线效果将不能生效。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190512013840455.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2xkeGx6MjI0,size_16,color_FFFFFF,t_70)

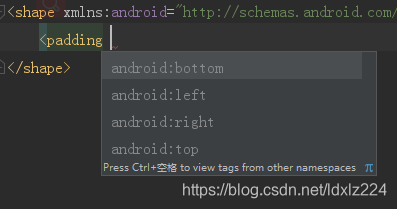

padding
这个表示空白，但是它表示的不是shape的空白，而是包含它的View的空白，有四个
属性：android:left、android:top、android:right和android:bottom。
在这里插入图片描述

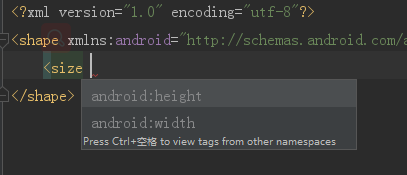

size
shape的大小，有两个属性：android:width和android:height，分别表示shape的宽/高。
这个表示的是shape的固有大小，但是一般来说它并不是shape最终显示的大小，这个有点
抽象，但是我们要明白，对于shape来说它并没有宽/高的概念，作为View的背景它会自适
应View的宽/高。我们知道Drawable的两个方法getIntrinsicWidth和getIntrinsicHeight表示的
是Drawable的固有宽/高，对于有些Drawable比如图片来说，它的固有宽/高就是图片的尺
寸。而对于shape来说，默认情况下它是没有固有宽/高这个概念的，这个时候
getIntrinsicWidth和getIntrinsicHeight会返回-1，但是如果通过标签来指定宽/高信
息，那么这个时候shape就有了所谓的固有宽/高。因此，总结来说，标签设置的宽/
高就是ShapeDrawable的固有宽/高，但是作为View的背景时，shape还会被拉伸或者缩小
为View的大小
在这里插入图片描述

LayerDrawable
LayerDrawable对应的XML标签是，它表示一种层次化的Drawable集合，通过将不同的Drawable放置在不同的层上面从而达到一种叠加后的效果。

它只有一个item的属性，一个layer-list可以有多个item

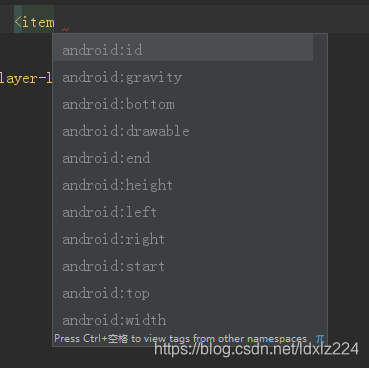

比较常用的属性有android:top、android:bottom、android:left和android:right，它们分别表示Drawable相对于View的上下左右的偏移量，单位为像素。另外，我们可以通过android:drawable属性来直接引用一个已有的Drawable资源，也可以在item中自定义
Drawable。默认情况下，layer-list中的所有的Drawable都会被缩放至View的大小，对于bitmap来说，需要使用android:gravity属性才能控制图片的显示效果。Layer-list有层次的概念，下面的item会覆盖上面的item，通过合理的分层，可以实现一些特殊的叠加效果。

下面是一个EditText背景，由三层组成，第一层是一个#0ac39e颜色的EditText大小的矩形效果如下图

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">

    <item>
        <shape android:shape="rectangle">
            <solid android:color="#0ac39e" />
        </shape>
    </item>


</layer-list>

在这里插入图片描述
添加第二层是一个便宜bottom15dp的白色矩形如下图

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">

    <item>
        <shape android:shape="rectangle">
            <solid android:color="#0ac39e" />
        </shape>
    </item>
    <item android:bottom="5dp">
        <shape android:shape="rectangle">
            <solid android:color="#FFFFFF" />
        </shape>
    </item>


</layer-list>

在这里插入图片描述

第三层添加的是距离左右下个各便宜1dp的矩形如下图

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">

    <item>
        <shape android:shape="rectangle">
            <solid android:color="#0ac39e" />
        </shape>
    </item>
    <item android:bottom="5dp">
        <shape android:shape="rectangle">
            <solid android:color="#FFFFFF" />
        </shape>
    </item>
    <item
        android:bottom="1dp"
        android:left="1dp"
        android:right="1dp">
        <shape android:shape="rectangle">
            <solid android:color="#ffffff" />
        </shape>
    </item>

</layer-list>

叠加后的效果
在这里插入图片描述

StateListDrawable

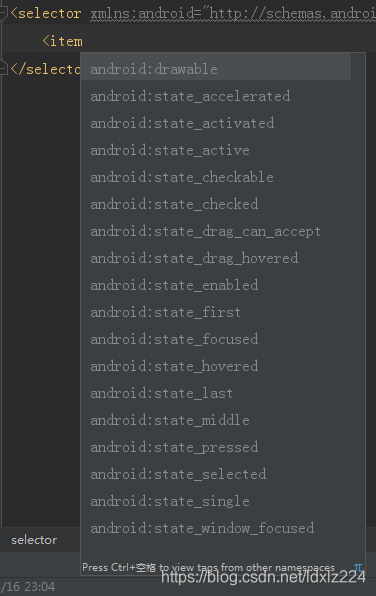

StateListDrawable对应于标签，它也是表示Drawable集合，每个Drawable都对应着View的一种状态，这样系统就会根据View的状态来选择合适的Drawable。StateListDrawable主要用于设置可单击的View的背景，最常见的是Button

?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android"
android:constantSize=["true" | "false"]
android:dither=["true" | "false"]
android:variablePadding=["true" | "false"] >
<item
android:drawable="@[package:]drawable/drawable_resource"
android:state_pressed=["true" | "false"]
android:state_focused=["true" | "false"]
android:state_hovered=["true" | "false"]
android:state_selected=["true" | "false"]
android:state_checkable=["true" | "false"]
android:state_checked=["true" | "false"]
android:state_enabled=["true" | "false"]
android:state_activated=["true" | "false"]
android:state_window_focused=["true" | "false"] />
</selector>

在这里插入图片描述
android:constantSize
StateListDrawable的固有大小是否不随着其状态的改变而改变的，因为状态的改变会导致StateListDrawable切换到具体的Drawable，而不同的Drawable具有不同的固有大小。True表示StateListDrawable的固有大小保持不变，这时它的固有大小是内部所有Drawable的固有大小的最大值，false则会随着状态的改变而改变。此选项默认值为false。
android:dither
是否开启抖动效果，这个在BitmapDrawable中也有提到，开启此选项可以让图片在低质量的屏幕上仍然获得较好的显示效果。此选项默认值为true。
android:variablePadding
StateListDrawable的padding表示是否随着其状态的改变而改变，true表示会随着状态的改变而改变，false表示StateListDrawable的padding是内部所有Drawable的padding的最大值。此选项默认值为false，并且不建议开启此选项。

LevelListDrawable

LevelListDrawable对应于标签，它同样表示一个Drawable集合，集合中的每个Drawable都有一个等级（level）的概念。根据不同的等级，LevelListDrawable会切换为对应的Drawable，它的语法如下所示。

<?xml version="1.0" encoding="utf-8"?>
<level-list
xmlns:android="http://schemas.android.com/apk/res/android" >
<item
android:drawable="@drawable/drawable_resource"
android:maxLevel="integer"
android:minLevel="integer" />
</level-list>

下面是一个使用LevelListDrawable的简单例子，根据level不同切换图片
MainActivity代码如下：

class MainActivity : AppCompatActivity() {
    private var TAG = "MainActivity"
    var imageView: ImageView? = null
    override
    fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        imageView = findViewById(R.id.img)
        val levelDrawable = resources.getDrawable(R.drawable.test_selector)
        var level = 0
        levelDrawable.level = level
        imageView!!.setImageDrawable(levelDrawable)
        imageView!!.setOnClickListener(View.OnClickListener {
            level++
            Log.i(TAG, "level = " + level)
            levelDrawable.level = level
            imageView!!.setImageDrawable(levelDrawable)
        })
    }
}

level-list代码如下：

<?xml version="1.0" encoding="utf-8"?>
<level-list xmlns:android="http://schemas.android.com/apk/res/android">

    <item
        android:drawable="@drawable/ic"
        android:maxLevel="0" />

    <item
        android:drawable="@drawable/myic"
        android:maxLevel="2"
        android:minLevel="1" />

    <item
        android:drawable="@drawable/ha"
        android:maxLevel="5"
        android:minLevel="3" />
</level-list>

每次点击图片，level增加 1 当是0 的时候展示：
在这里插入图片描述
当点击level增加到 1 和 2 的时候如下图

当增加到 3 4 5 的时候如下图：

当继续增加的时候，如果不在xml设置的android:maxLevel范围内则图片不展示

TransitionDrawable

TransitionDrawable对应于标签，它用于实现两个Drawable之间的淡入淡出效果。

<?xml version="1.0" encoding="utf-8"?>
<transition xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/d1"
        android:width="100dp"
        android:height="100dp"
        android:bottom="10dp"
        android:drawable="@drawable/ha"
        android:gravity="center"
        android:left="10dp"
        android:right="10dp"
        android:top="10dp" />
    <item
        android:id="@+id/d2"
        android:width="100dp"
        android:height="100dp"
        android:drawable="@drawable/ic"
        android:gravity="center" />

</transition>

class MainActivity : AppCompatActivity() {
    private var TAG = "MainActivity"
    var imageView: ImageView? = null
    override
    fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        imageView = findViewById(R.id.img)
        val transitionDrawable: TransitionDrawable? = resources.getDrawable(R.drawable.test_selector) as TransitionDrawable?
        imageView!!.setImageDrawable(transitionDrawable)
        imageView!!.setOnClickListener {
            transitionDrawable!!.startTransition(2000)
        }
    }
}

点击图片2秒从d1渐变为d2

InsetDrawable
android:insetTop、android:insetBottom、android:insetLeft和android:insetRight分别表示顶部、底部、左边和右边内凹的大小。在下面的例子中，inset中的shape距离View的边界为15dp

<?xml version="1.0" encoding="utf-8"?>
<inset xmlns:android="http://schemas.android.com/apk/res/android"
android:insetBottom="15dp"
android:insetLeft="15dp"
android:insetRight="15dp"
android:insetTop="15dp" >
<shape android:shape="rectangle" >
<solid android:color="#ff0000" />
</shape>
</inset>

ScaleDrawable
ScaleDrawable对应于标签，它可以根据自己的等级（level）将指定的Drawable缩放到一定比例
先看代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#FFFFFF"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:background="#CCCCCC">

        <ImageView
            android:id="@+id/img"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:background="@drawable/test_selector" />

    </LinearLayout>


</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>
<scale xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/ha"
    android:scaleWidth="70%"
    android:scaleHeight="70%"
    android:scaleGravity="center">

</scale>

class MainActivity : AppCompatActivity() {
    private var TAG = "MainActivity"
    var imageView: ImageView? = null
    override
    fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        imageView = findViewById(R.id.img)
        val background: ScaleDrawable? = imageView!!.background as ScaleDrawable?
        background!!.level = 1
    }
}

设置
background!!.level = 1
android:scaleWidth=“70%”
android:scaleHeight=“70%”
效果如下图：
在这里插入图片描述
灰色的ImageView区域图片只占了百分之30的部分

当我们设置level=0的时候，图片不展示，看源码可以得知：

  @Override
    public void draw(Canvas canvas) {
        final Drawable d = getDrawable();
        if (d != null && d.getLevel() != 0) {
            d.draw(canvas);
        }
    }

当level不等于0的时候才绘制图像，由于ScaleDrawable的等级和mDrawable的等级是保持一致的，所以如果ScaleDrawable的等级为0，那么它内部的mDrawable的等级也必然为0，这时mDrawable就无法绘制出来，也就是ScaleDrawable不可见。下面再看一下ScaleDrawable的onBoundsChange方法

 private static final int MAX_LEVEL = 10000;
 @Override
    protected void onBoundsChange(Rect bounds) {
        final Drawable d = getDrawable();
        final Rect r = mTmpRect;
        final boolean min = mState.mUseIntrinsicSizeAsMin;
        final int level = getLevel();

        int w = bounds.width();
        if (mState.mScaleWidth > 0) {
            final int iw = min ? d.getIntrinsicWidth() : 0;
            w -= (int) ((w - iw) * (MAX_LEVEL - level) * mState.mScaleWidth / MAX_LEVEL);
        }

        int h = bounds.height();
        if (mState.mScaleHeight > 0) {
            final int ih = min ? d.getIntrinsicHeight() : 0;
            h -= (int) ((h - ih) * (MAX_LEVEL - level) * mState.mScaleHeight / MAX_LEVEL);
        }

        final int layoutDirection = getLayoutDirection();
        Gravity.apply(mState.mGravity, w, h, bounds, r, layoutDirection);

        if (w > 0 && h > 0) {
            d.setBounds(r.left, r.top, r.right, r.bottom);
        }
    }

其中MAX_LEVEL =1000；
w -= (int) ((w - iw) * (MAX_LEVEL - level) * mState.mScaleWidth / MAX_LEVEL);
h -= (int) ((h - ih) * (MAX_LEVEL - level) * mState.mScaleHeight / MAX_LEVEL);
由于iw一般都为0，所以上面的代码可以简化为：w -= (int) (w * (10000 -level) *mScaleState.mScaleWidth / 10000)。由此可见，如果ScaleDrawable的级别为最大值10000，那么就没有缩放的效果；如果ScaleDrawable的级别（level）越大，那么内部的Drawable看起来就越大；如果ScaleDrawable的XML中所定义的缩放比例越大，那么内部的Drawable看起来就越小。另外，从ScaleDrawable的内部实现来看，ScaleDrawable的作用更偏向于缩小一个特定的Drawable。

ClipDrawable
ClipDrawable对应于标签，它可以根据自己当前的等级（level）来裁剪另一个Drawable，裁剪方向可以通过android:clipOrientation和android:gravity这两个属性来共同控制，它的语法如下所示。

<?xml version="1.0" encoding="utf-8"?>
<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:clipOrientation="horizontal"
    android:drawable="@drawable/ha"
    android:gravity="center">

</clip>

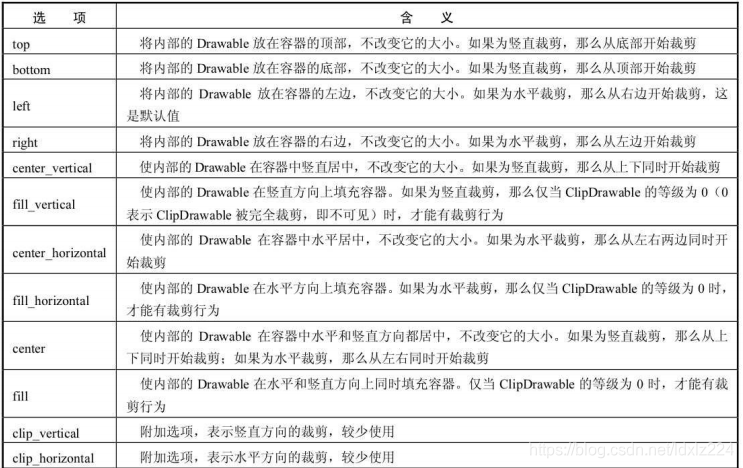

clipOrientation表示裁剪方向，有水平和竖直两个方向，gravity比较复杂，需要和clipOrientation一起才能发挥作用，另外gravity的各种选项是可以通过“|”来组合使用的。

在这里插入图片描述
下面举一个例子：xml是一个简单的ImageView设置clipDrawable

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#FFFFFF"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:background="#CCCCCC">

        <ImageView
            android:id="@+id/img"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:background="@drawable/clip_draw" />

    </LinearLayout>


</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>
<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:clipOrientation="vertical"
    android:drawable="@drawable/ha"
    android:gravity="bottom">


</clip>

Activity中当level设置最大值 10000时


class MainActivity : AppCompatActivity() {
    private var TAG = "MainActivity"
    var imageView: ImageView? = null
    override
    fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        imageView = findViewById(R.id.img)
        val background: ClipDrawable? = imageView!!.background as ClipDrawable?
        background!!.level = 10000
    }
}

效果如下：
在这里插入图片描述
当level设置成 6000的时候

当把gravity设置成top的时候，从上往下剪裁

当设置方向横向剪裁的时候

<?xml version="1.0" encoding="utf-8"?>
<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:clipOrientation="horizontal"
    android:drawable="@drawable/ha"
    android:gravity="top">


</clip>

在这里插入图片描述
Drawable的等级（level）是有范围的，即0～10000，最小等级是0，最大等级是10000，对于ClipDrawable来说，等级0表示完全裁剪，即整个Drawable都不可见了，而等级10000表示不裁剪。在上面的代码中将等级设置为8000表示裁剪了2000，即在顶部裁剪掉20％的区域，被裁剪的区域就相当于不存在了。

自定义Drawable
Drawable的使用范围很单一，一个是作为ImageView中的图像来显示，另外一个就是作为View的背景，大多数情况下Drawable都是以View的背景这种形式出现的。Drawable的工作原理很简单，其核心就是draw方法。我们知道系统会调用Drawable的draw方法来绘制View的背景，可以通过重写Drawable的draw方法来自定义Drawable


class CustomerDrawable(color: Int) : Drawable() {
    private var p: Paint? = null

    init {
        p = Paint()
        p!!.color = color
    }

    override fun draw(canvas: Canvas?) {
        val rect = bounds
        val cx = rect.exactCenterX()
        val cy = rect.exactCenterY()
        canvas!!.drawCircle(cx, cy, Math.min(cx, cy), p)
    }

    override fun setAlpha(alpha: Int) {
        p!!.alpha = alpha
        invalidateSelf()
    }

    override fun getOpacity(): Int {
        return PixelFormat.TRANSLUCENT
    }

    override fun setColorFilter(colorFilter: ColorFilter?) {
        p!!.colorFilter = colorFilter
    }
}

Activity中引用


class MainActivity : AppCompatActivity() {
    private var TAG = "MainActivity"
    var imageView: ImageView? = null
    override
    fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        imageView = findViewById(R.id.img)
        val customerDrawable = CustomerDrawable(Color.RED)
        imageView!!.setImageDrawable(customerDrawable)
    }
}

效果如下：
在这里插入图片描述
