移远NB-IOT BC28 模组 接入移动OneNET平台

1 部件

开发板：NB dongle（物联网俱乐部 www.iotclub.net）
模块：Quectel移远 BC28
固件版本：BC28JAR01A01_ONT
通信方式：NB-IOT
通信运营商：中国移动

2 软件

开发版调试软件：QCOM_V1.6
调试平台：WIN7 X64
测试浏览器： Sougou

3 技术参考

OneNET开发文档：https://open.iot.10086.cn/doc/book/easy-manual/login.html
NB dongle BC35G接入OneNET教程： http://bbs.iot-club.cn/forum.php?mod=viewthread&tid=128&extra=page%3D1

4 OneNET平台上注册和配置

4.1 注册或登录中国移动的OneNET平台

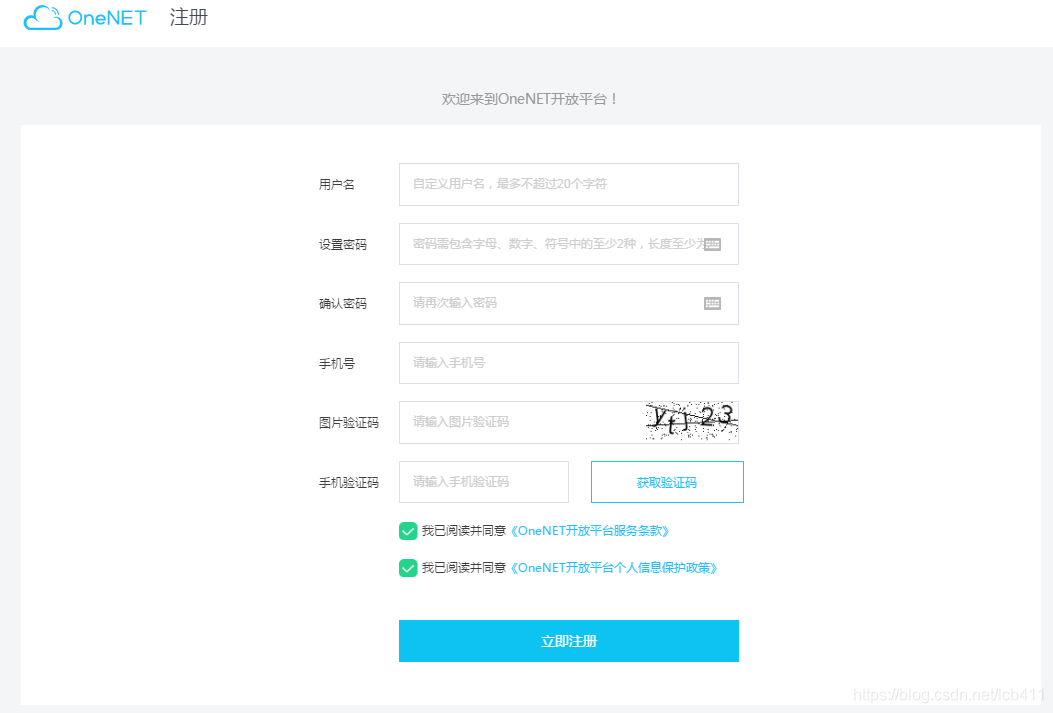

注册OneNET平台需要进行手机认证，如下图：

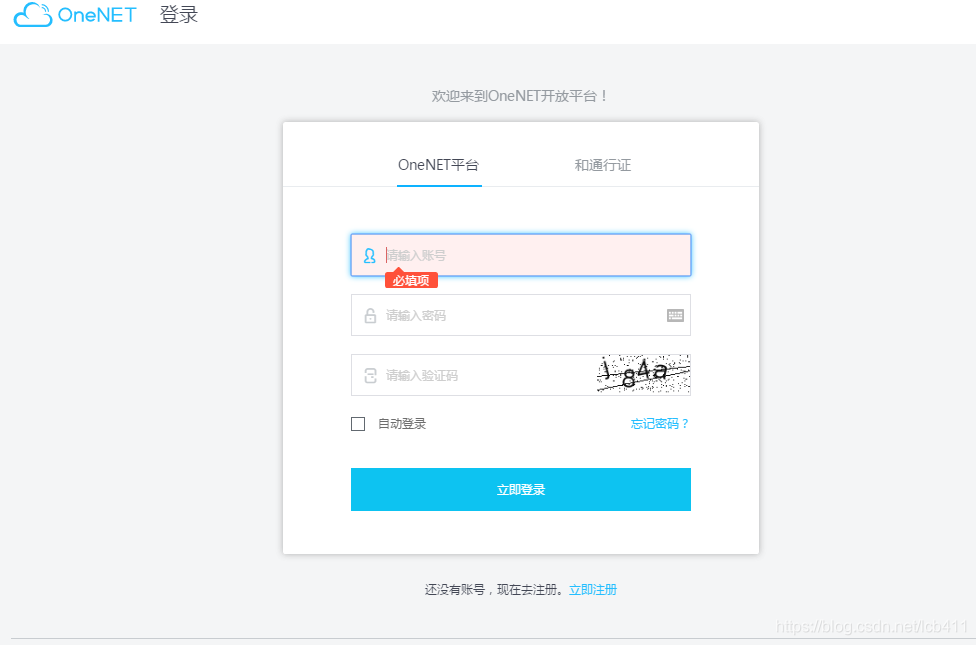

已经注册，可以直接登录：

4.2 在开发中心创建产品

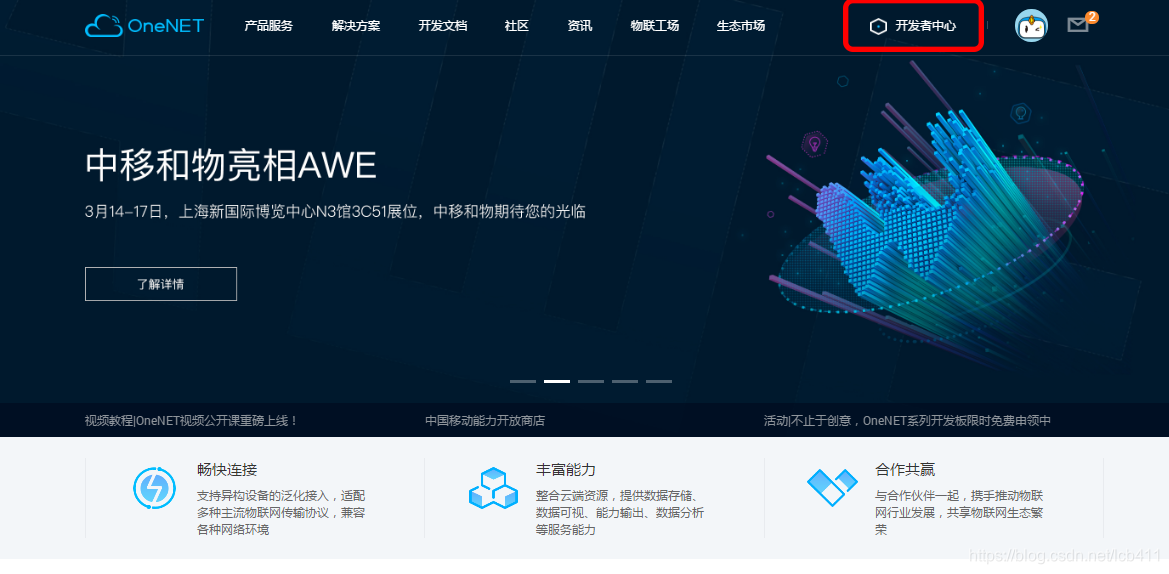

4.2.1 进入开发这中心

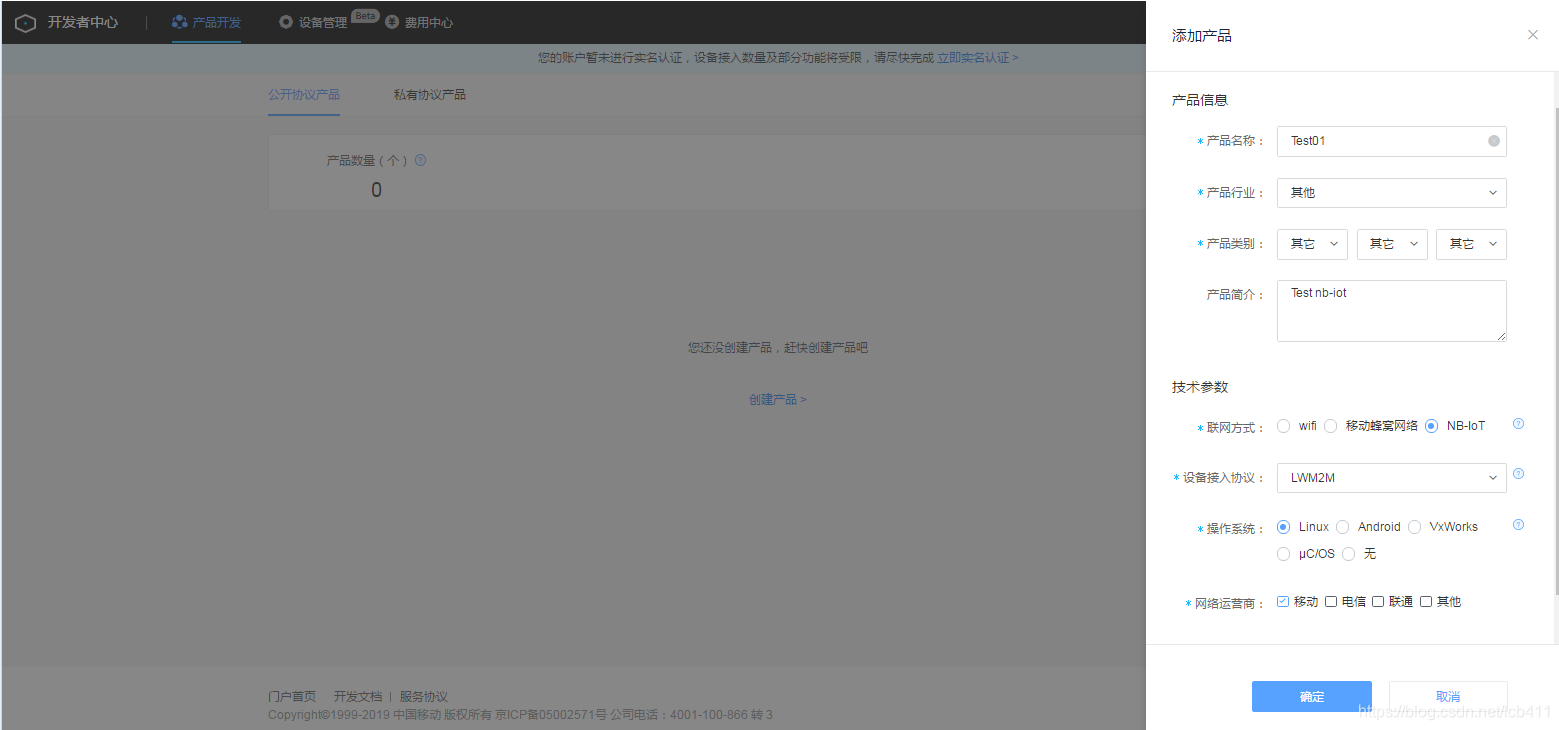

4.2.2 添加产品

需根据产品需求填写。
其中联网方式需要选择***NB-IoT***，设备接入协议选择***LWM2M***

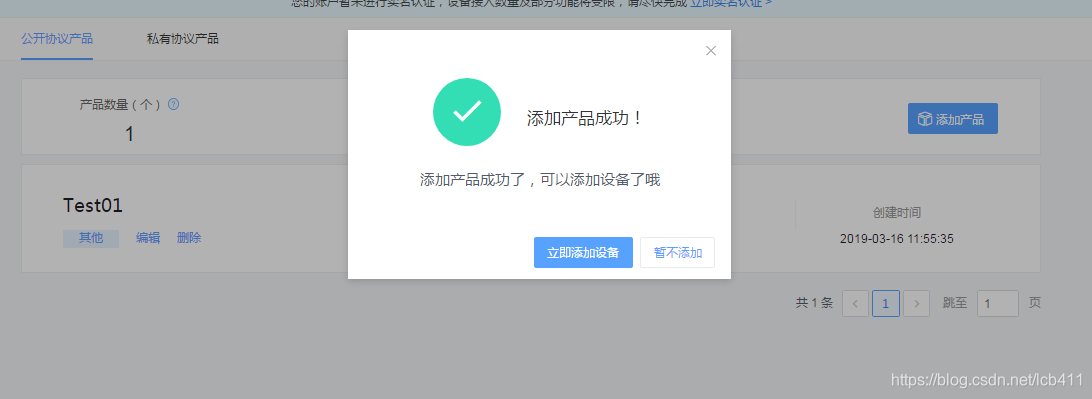

可选择立即添加设备，进入添加设备。

4.3 添加设备

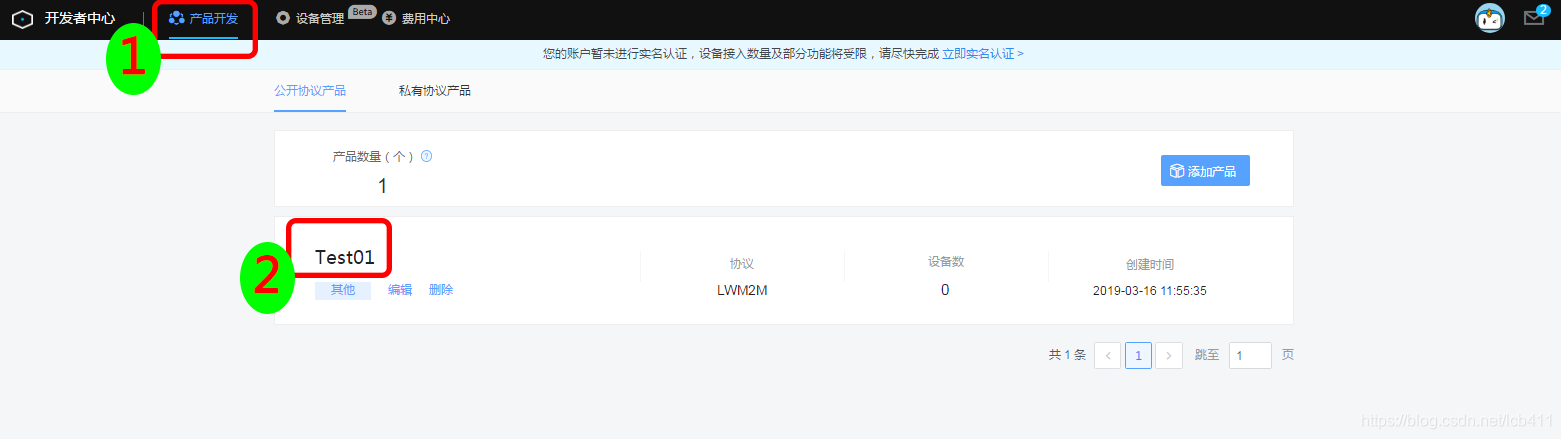

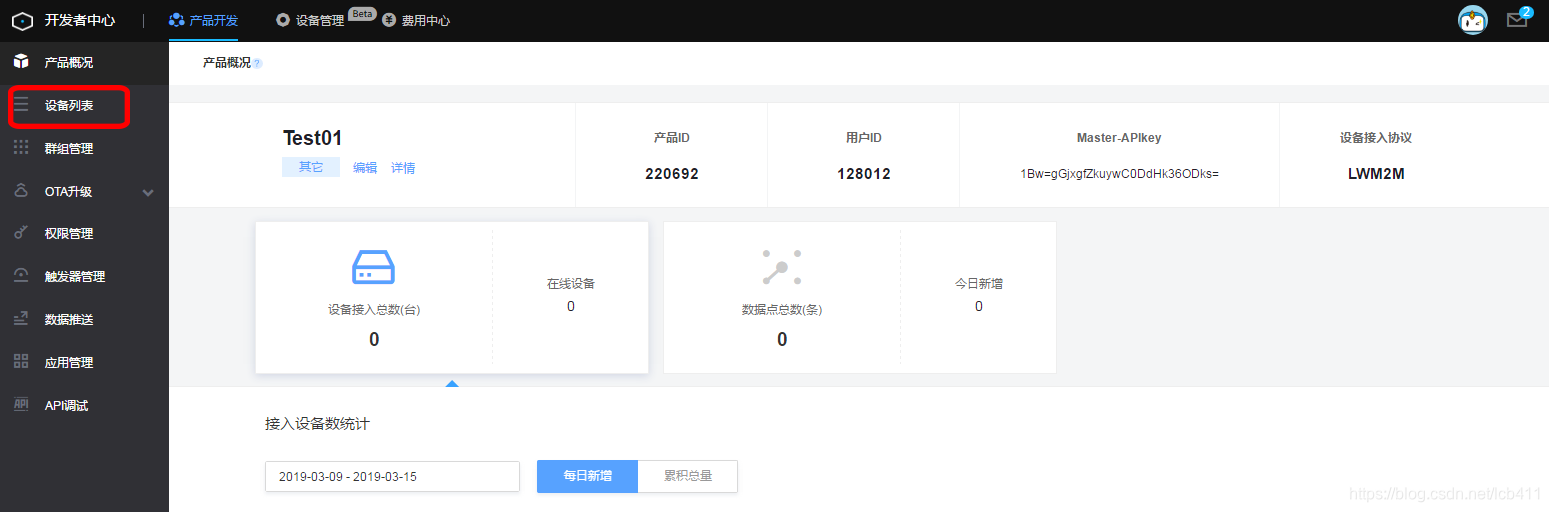

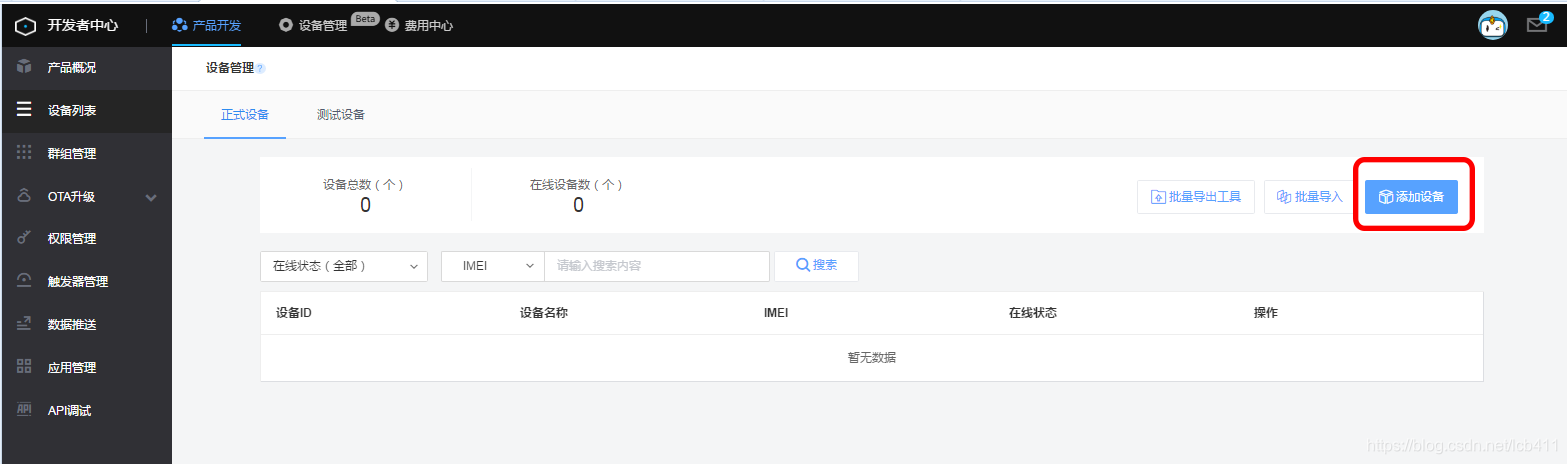

在产品开发页面的产品列表中点击***产品名称***，进入***产品概况***，点击***设备列表***，再***添加设备***

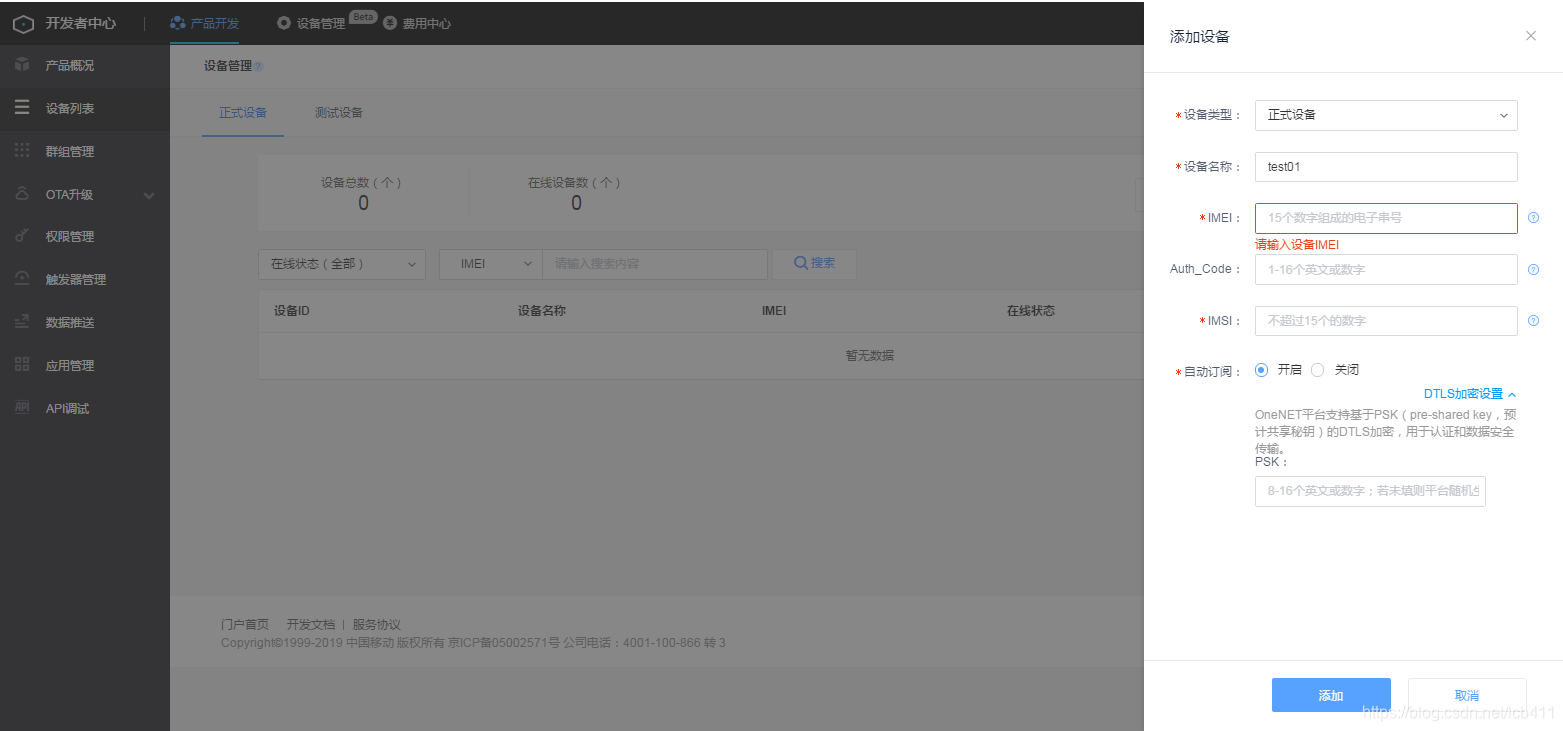

添加设备中，*为必须添加。

因为有开发板，所以设备类型需要选择“正式设备”，而模拟设备需要向平台申请。

IMEI为移动设备（手机）序列号，需要插入NB-dongle，用QCOM软件查看：

AT+CGSN=1

+CGSN:86××××××××××125
OK

IMSI为移动用户设别码，可以用QCOM软件查看：

AT+CIMI

46××××××××××854
OK

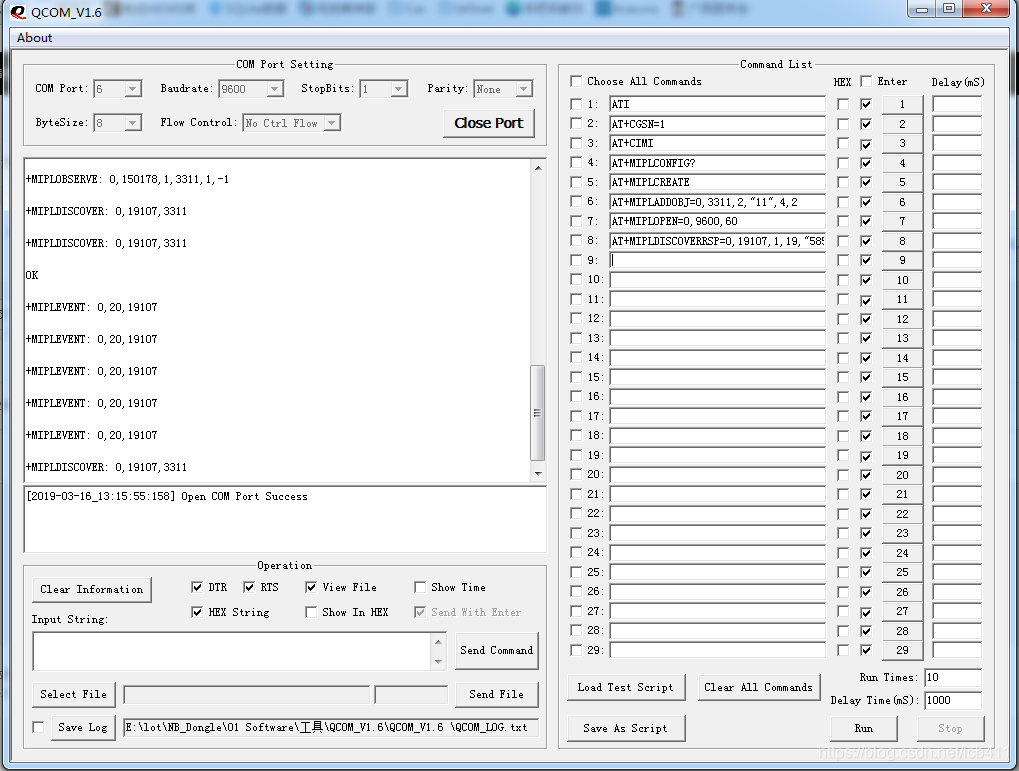

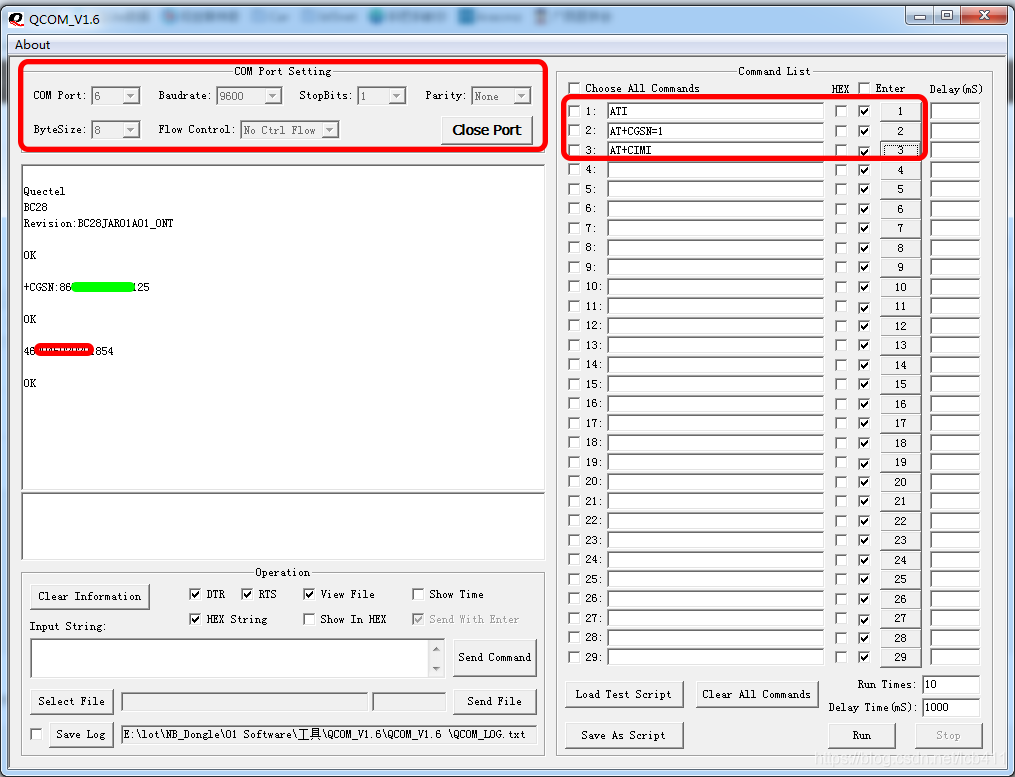

QCOM界面图如下：

自动订阅常常选择***开启***。

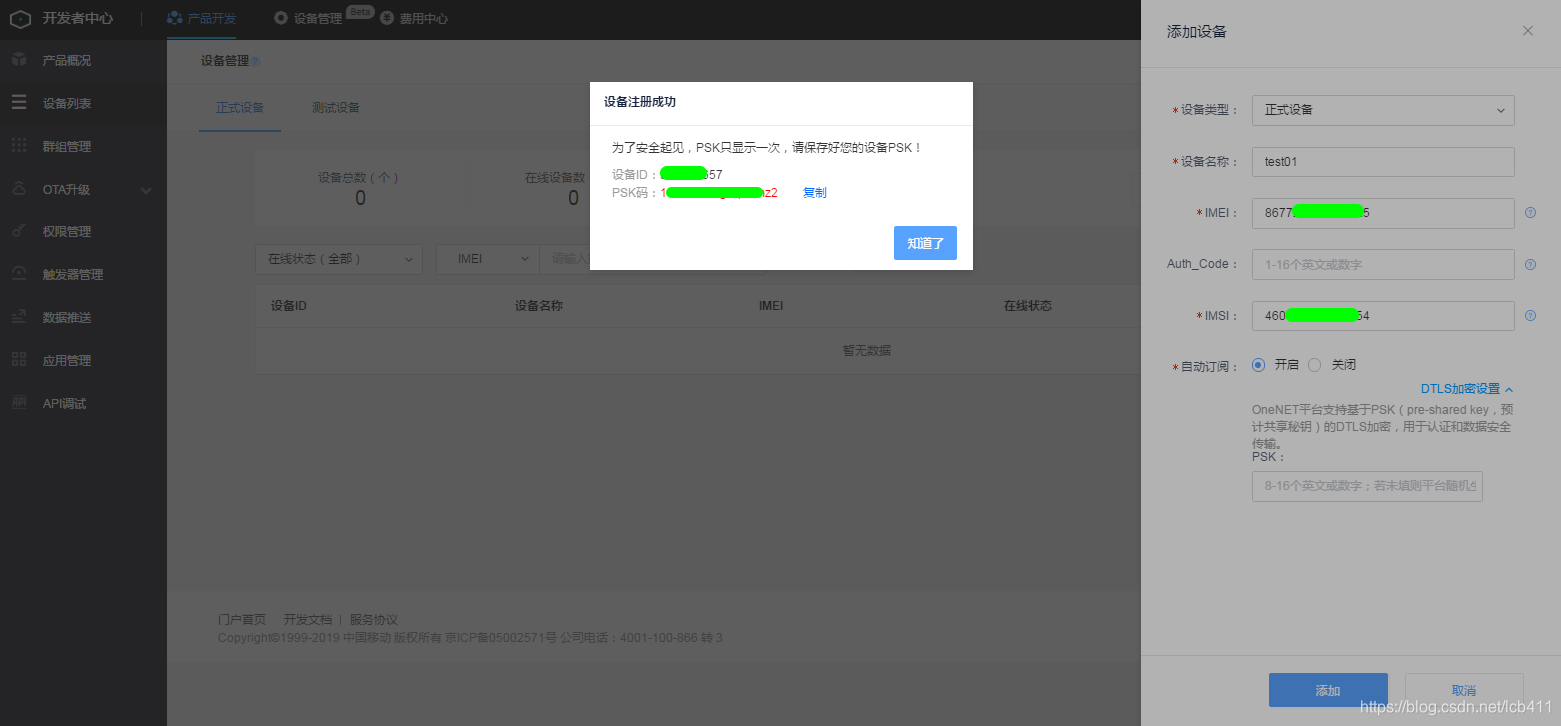

选择添加后，若成功会提示***设备注册成功***，需要保存好设备ID和PSK码。

5 连接NB-IOT设备

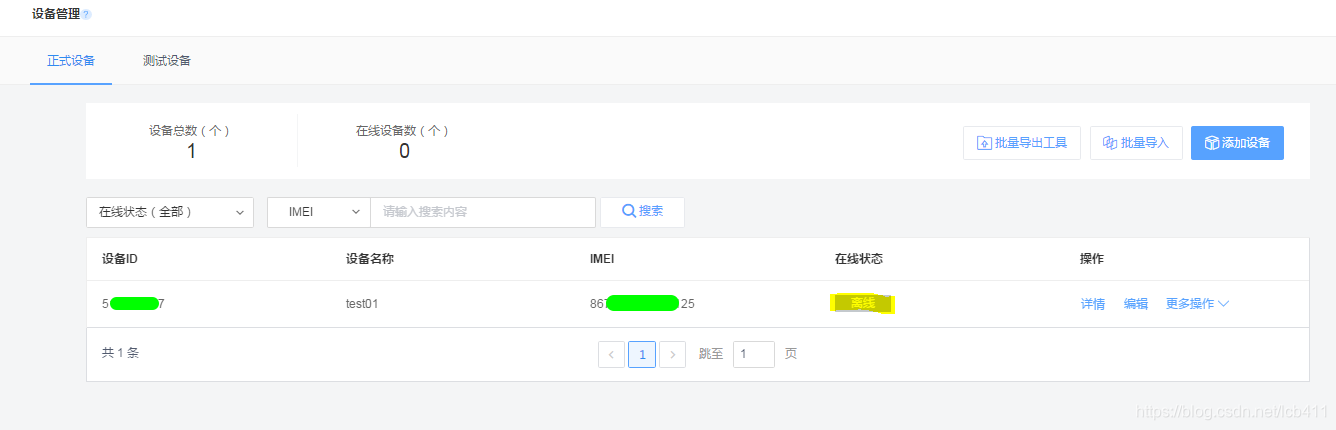

设备注册后，设备的在线状态为离线，需要通过QCOM的AT命令激活。

5.1 OneNET平台接入端口查询：

AT+MIPLCONFIG?

+MIPLCONFIG:1,183.230.40.39,5683
+MIPLCONFIG:2,2
+MIPLCONFIG:3,1

OK

5.2 创建与OneNET的连接：

创建通信实例

AT+MIPLCREATE

+MIPLCREATE:0

OK

添加LWM2M对象实例

AT+MIPLADDOBJ=0,3311,2,"11",4,2

OK

说明：0为设备编号,3311待查，2为待查，”11“为待查，4为待查，2为待查

向OneNET发送注册请求

AT+MIPLOPEN=0,9600,60

OK

+MIPLEVENT: 0,1

+MIPLEVENT: 0,2

+MIPLEVENT: 0,4

+MIPLEVENT: 0,6 //Registered successfully. 注册成功

+MIPLOBSERVE: 0,84641,1,3311,0,-1  //Received observe(3311/0) request.获得3311/0端口监控

+MIPLOBSERVE:  0,150178,1,3311,1,-1  //Received observe(3311/1) request.获得3311/1端口监控

+MIPLDISCOVER: 0,25242,3311 //Received resource discover request. 获得资源请求

+MIPLDISCOVER: 0,19107,3311

+MIPLDISCOVER: 0,19107,3311

注册资源

AT+MIPLDISCOVERRSP=0,25242,1,19,"5850;5851;5706;5805"

OK

如果出现报错（error），可能是信号不好等原因，可以按下步骤删除资源，取消与OneNET平台连接，删除连接实例，再按5.2重新执行AT命令。

AT+MIPLDELOBJ=0,3311       //Delete a LwM2M object.
OK
AT+MIPLCLOSE=0     //Send deregister request to OneNET platform.
OK
+MIPLEVENT: 0,15            //Deregistered successfully.

AT+MIPLDELETE=0   //Delete the communication suite instance.
OK                   //Deleted the communication suite instance successfully .

5.3 查询设备状态

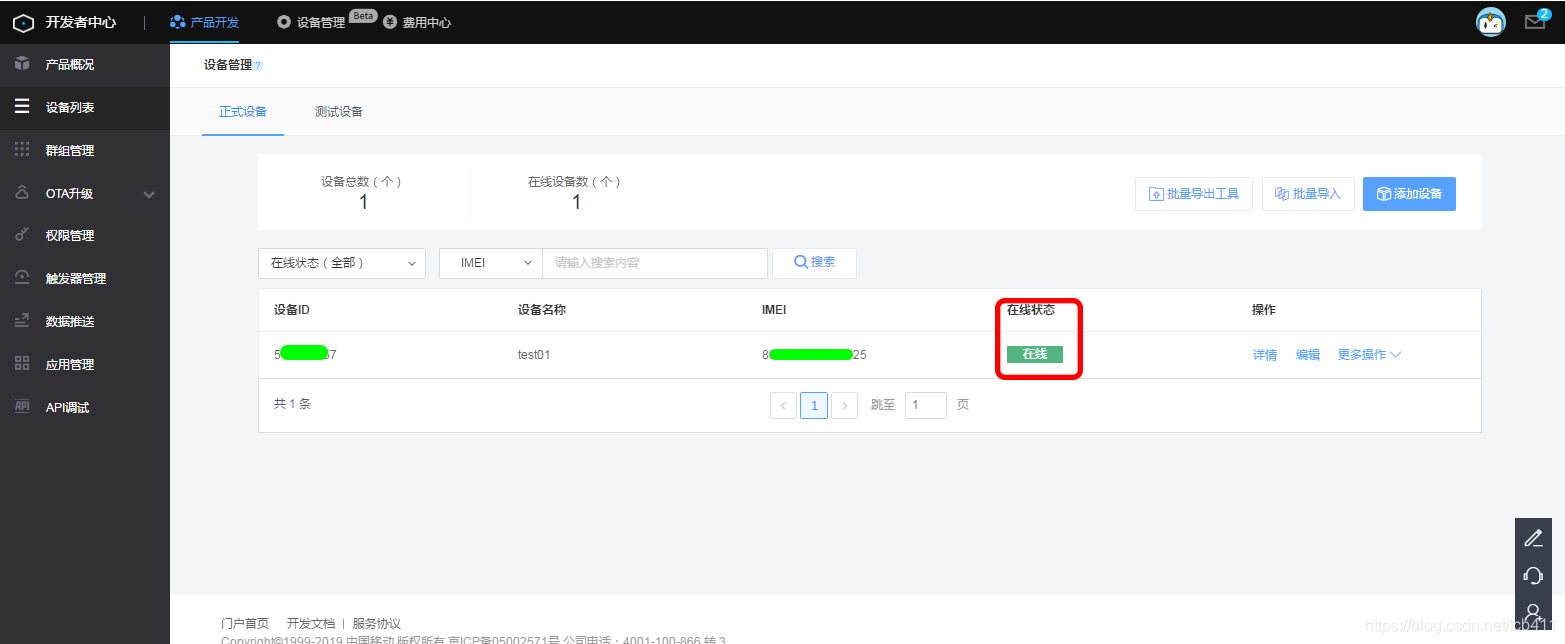

刷新设备列表页，设备处于在线状态。

QCOM状态

6 发送和查看数据

6.1 发送数据

发送数据时需要注意端口号，数据对象，实例编号等，否则容易出错。

命令发送格式为：AT+MIPLNOTIFY=<ref>,<msgId>,<objId>,<insId>,<resId>,<valueType>,<len>,<value>,<index>,<flag>[,<ackid>[,<raiMode>]]
“AT+MIPLNOTIFY=” ———— 命令
<ref> ———— 实例编号
<msgId> ———— observe id ，例如：端口3311/0的observe id（msgid）为84641（从***+MIPLOBSERVE: 0,84641,1,3311,0,-1*** 中获取）；而端口3311/1的observe id（msgid）为150178（从***+MIPLOBSERVE: 0,150178,1,3311,1,-1*** 中获取）；

<objId> ———— 资源ID 例如 3311，创建时对象编号，其可以从IPSO标准中查得。
<insId>————实例编号，例如3311/0为0（从***+MIPLOBSERVE: 0,84641,1,3311,0,-1*** 中获取），3311/1（从***+MIPLOBSERVE: 0,150178,1,3311,1,-1*** 中获取）为1

<resId> ———— 注册资源时提供的，（AT+MIPLDISCOVERRSP=0,25242,1,19,"5850;5851;5706;5805"中后“”内容）
<valueType> ————是数值类型，1为字符串，2为 不透明数据类型（Opaque，不是很理解？），3为整型，4为浮点型，5为布尔值
<len>————数据长度
<value> ————数据值（注意：布尔值0为00,1为01），字符串需要加“”

AT+MIPLNOTIFY=0,84641,3311,0,5850,2,1,00,0,0  //84641 端口3311/0
OK

AT+MIPLNOTIFY=0,84641,3311,0,5851,3,2,123,0,0
OK

AT+MIPLNOTIFY=0,84641,3311,0,5706,1,12,"Hello_BC5net",0,0
OK

AT+MIPLNOTIFY=0,84641,3311,0,5805,4,4,3.01,0,0
OK

AT+MIPLNOTIFY=0,150178,3311,1,5850,2,1,01,0,0 //156313 端口3311/1
OK

AT+MIPLNOTIFY=0,150178,3311,1,5851,3,2,223,0,0
OK

AT+MIPLNOTIFY=0,150178,3311,1,5706,1,9,"Hello_IoT",0,0
OK

AT+MIPLNOTIFY=0,150178,3311,1,5805,4,4,10.01,0,0
OK

6.2 平台查看数据

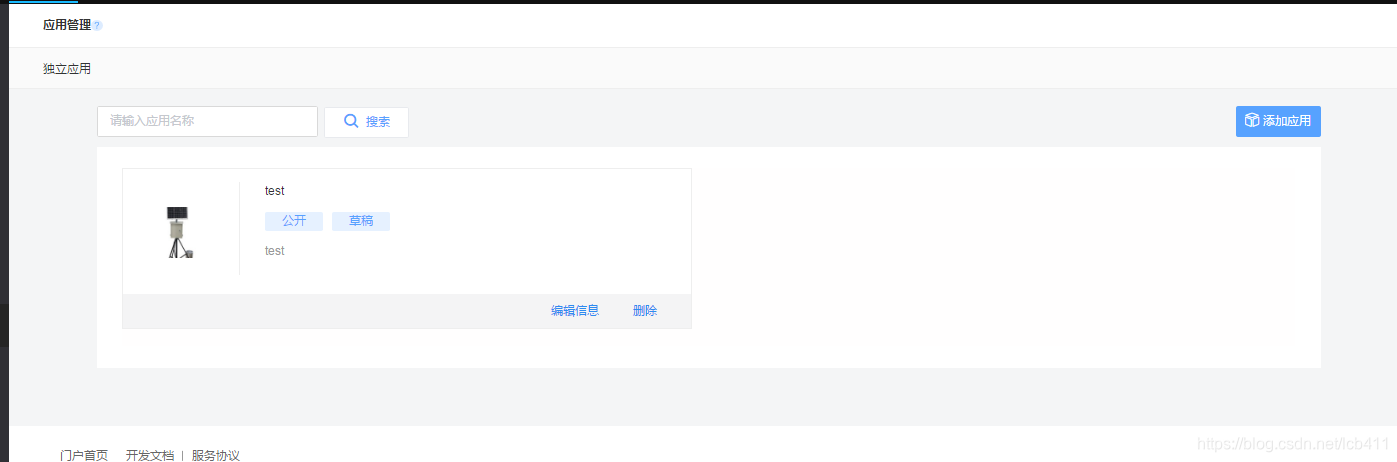

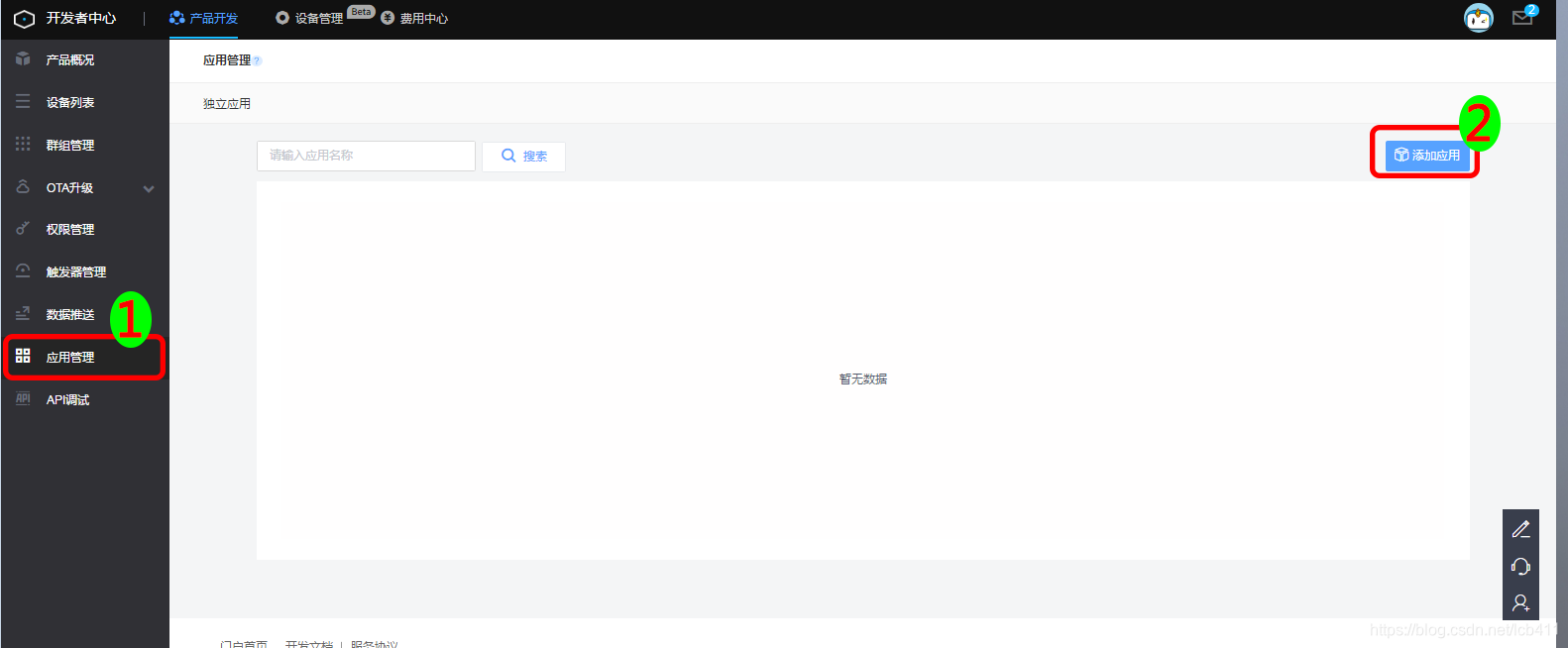

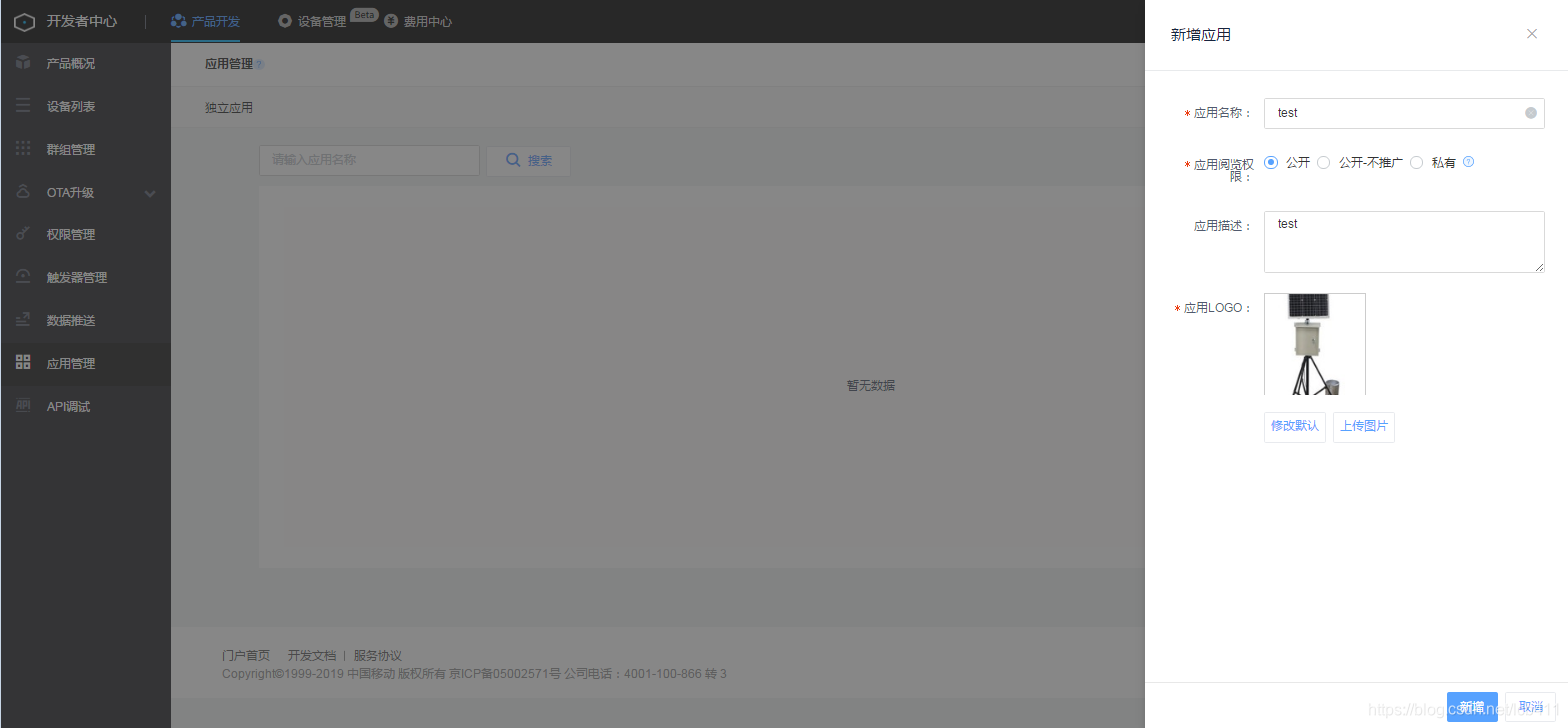

6.2.1 添加应用

6.2.2 编辑应用

点击应用的图片，进入应用详情。

再进入***编辑应用***

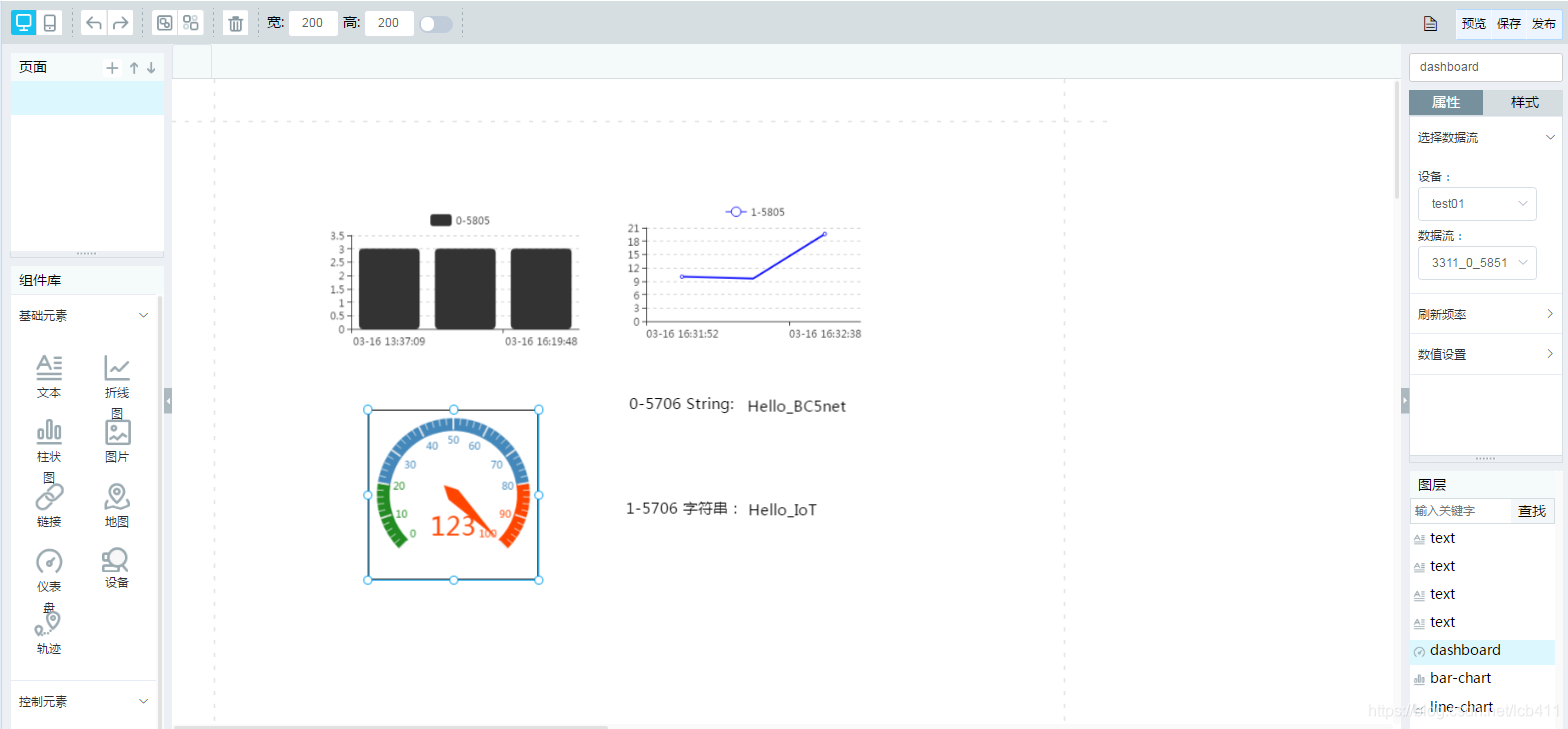

6.2.3 查看数据

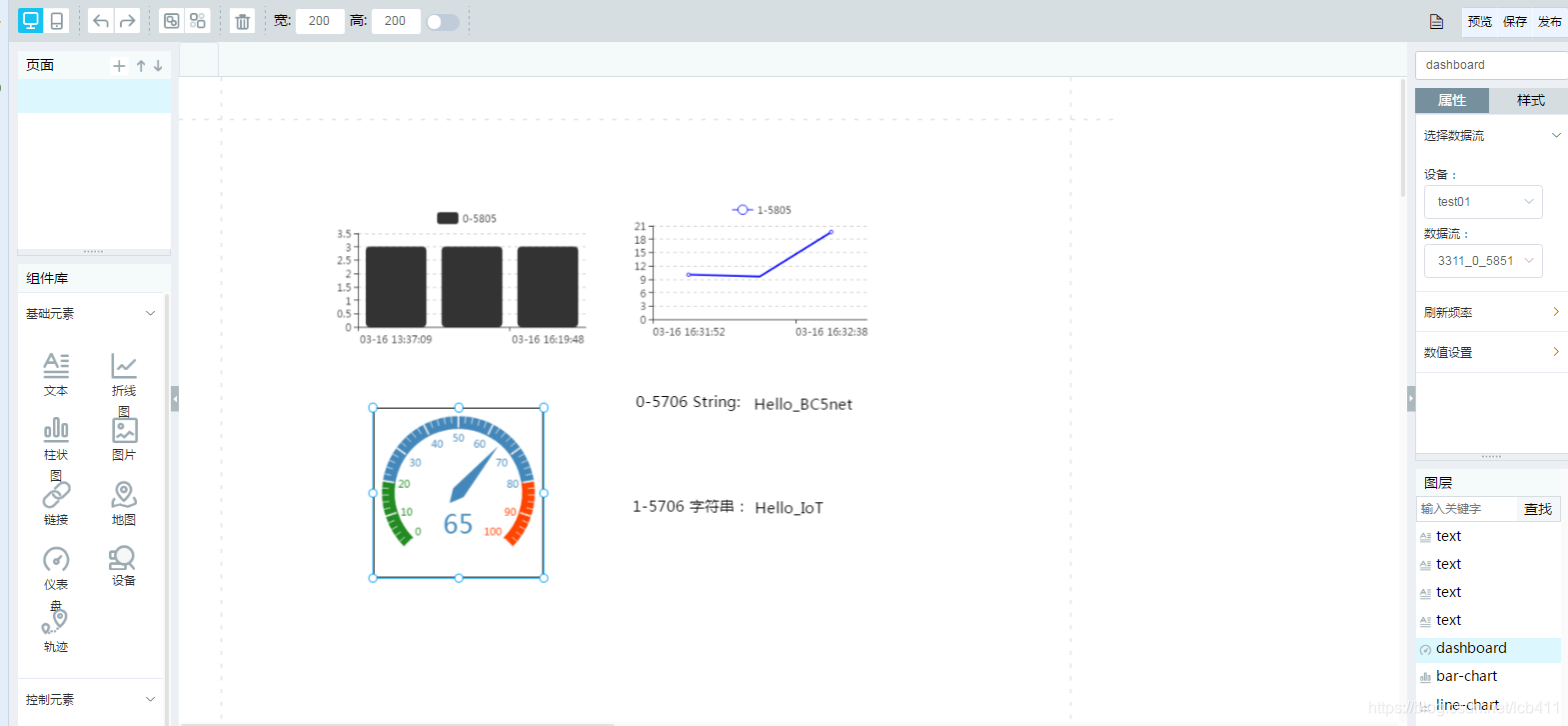

利用更新数据后，可以看到数据的更新。
例如将仪表盘数据由“123” 变为“65”

AT+MIPLNOTIFY=0,86869,3311,0,5851,3,2,65,0,0


OK

7查询资源列表

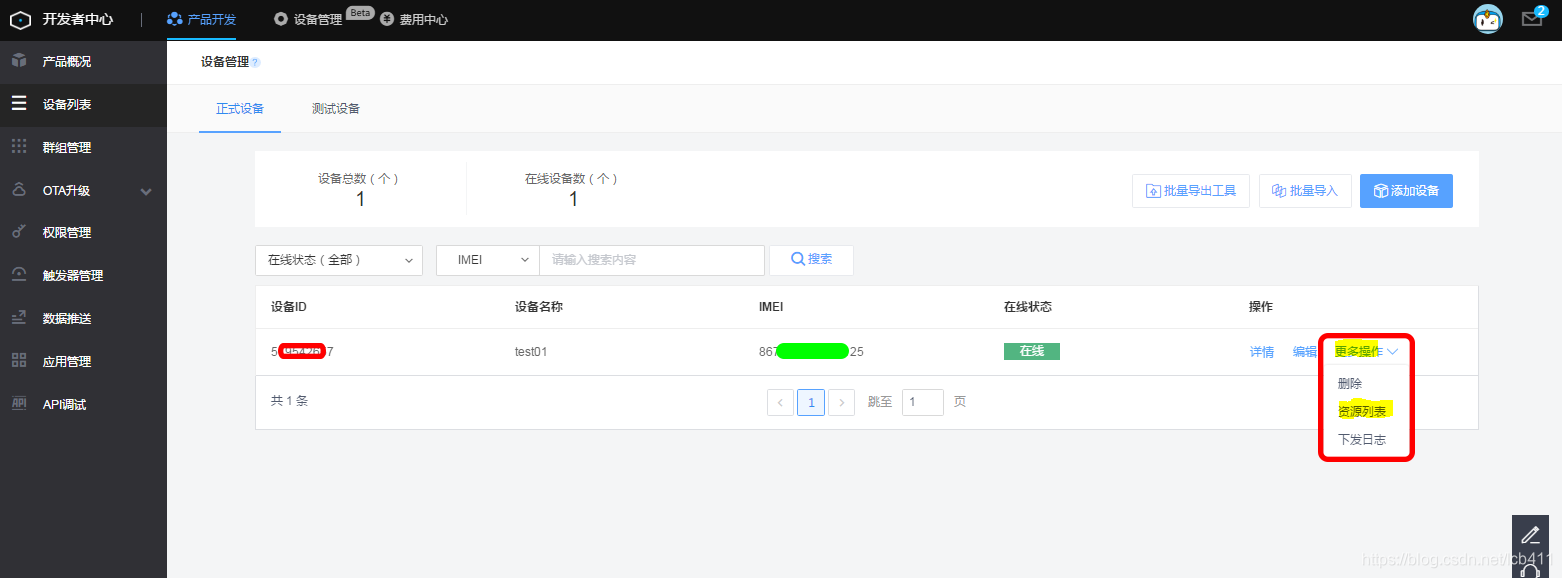

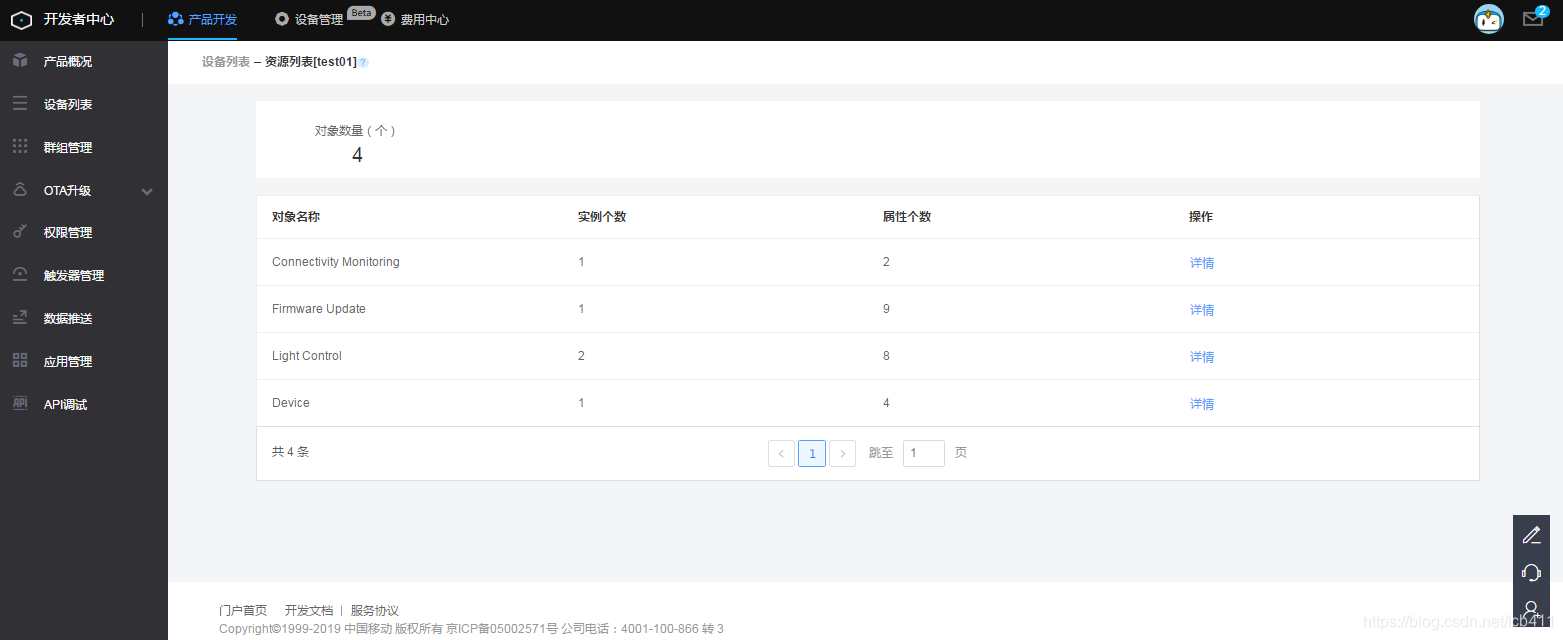

在设备管理列表，点击***更多操作***，选择***资源列表***。

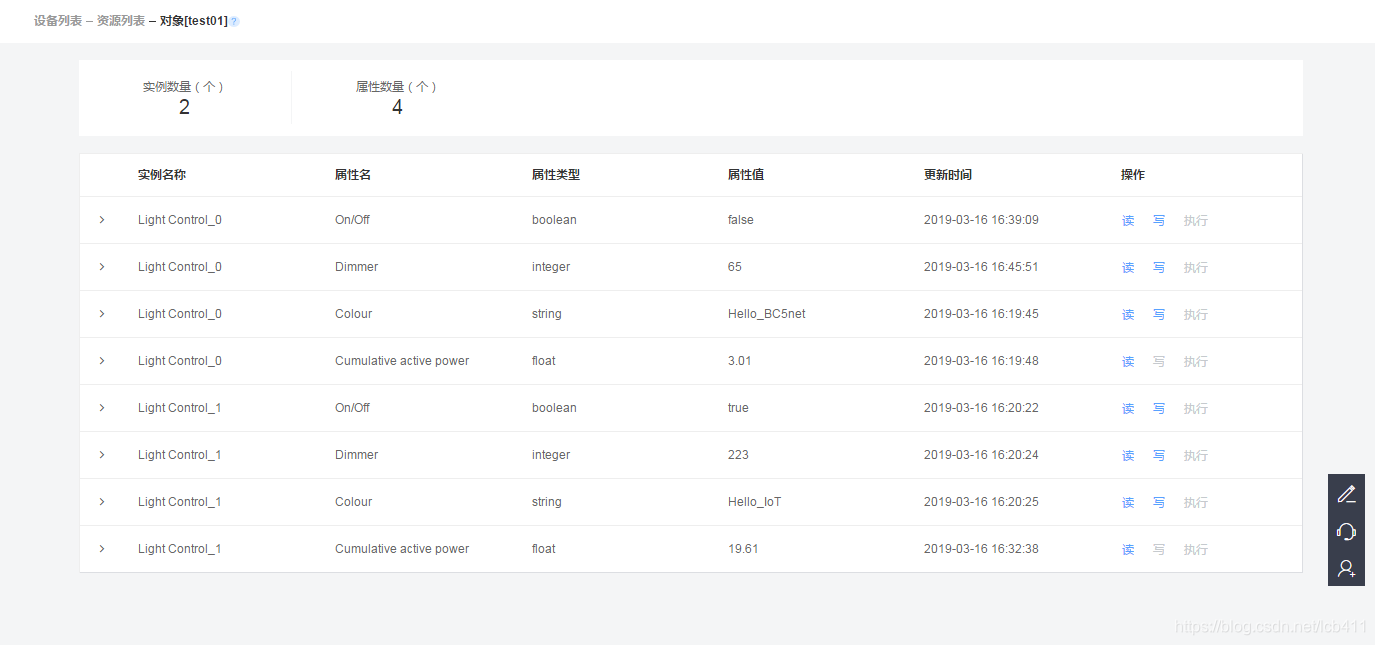

查看对象和最后更新值
