CDN入门文档

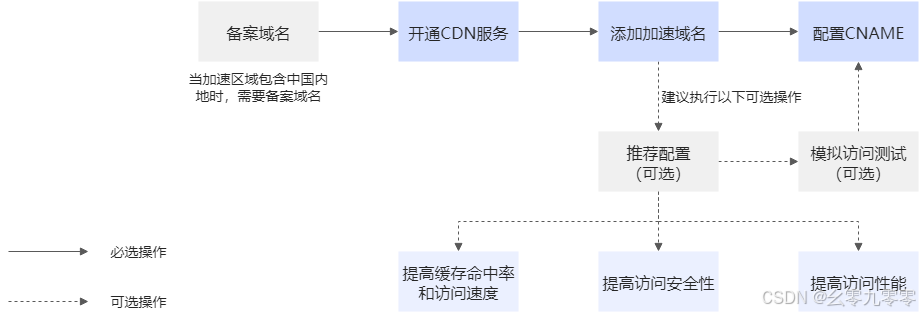

快速入门 - CDN - 阿里云

流程

当您访问一个使用了CNAME和CDN服务的域名时，以下是整个流程的简化描述：

输入域名：您在浏览器地址栏输入一个域名，比如www.example.com。
查询DNS：您的计算机会向DNS服务器查询这个域名对应的IP地址。
CNAME解析：如果www.example.com设置了一个CNAME记录，指向另一个域名（比如CDN提供商的域名），DNS服务器会返回这个CNAME记录。
再次查询DNS：您的计算机接着会向DNS服务器查询CNAME记录指向的域名对应的IP地址。
获取CDN节点IP： CDN的DNS服务器会根据您的地理位置、网络状况和负载情况等，将请求重定向到最近的CDN节点。这个节点的IP地址会被返回给您的计算机。
请求CDN节点：您的计算机使用得到的IP地址，向CDN节点发起请求。
内容分发：如果请求的内容已经在CDN节点上缓存，那么节点会直接将内容发送给您的计算机。如果内容不在缓存中，CDN节点会向原始服务器请求内容，然后缓存该内容，并将其发送给您的计算机。
显示内容：您的浏览器接收到内容后，将其渲染显示在屏幕上。

例

假设场景

假设您想访问一个在线购物网站 www.shopexample.com，该网站使用了CDN服务来加速全球用户的访问速度。

步骤详解

输入域名：您在浏览器地址栏输入www.shopexample.com 并按下回车。
本地DNS查询：您的电脑会首先查询本地DNS缓存，看是否有www.shopexample.com 的IP地址记录。如果没有，它会向您的ISP（互联网服务提供商）的DNS服务器发送一个DNS查询请求。
CNAME记录解析：如果www.shopexample.com 设置了CNAME记录，比如指向 cdn.shopexample.com，那么您的ISP的DNS服务器会返回这个CNAME记录。
查询CDN域名：您的电脑接着会向DNS服务器查询cdn.shopexample.com 的IP地址。
CDN智能解析： CDN的DNS服务（比如使用阿里云CDN）会根据您所在地的地理位置、网络状况和服务器负载情况，智能选择一个离您最近的CDN节点的IP地址，并返回给您的电脑。
请求CDN节点：您的电脑使用这个IP地址，向选定的CDN节点发起HTTP请求。
内容提供：
1. 缓存情况：如果该CDN节点上已经缓存了 www.shopexample.com 的内容，它会直接将内容发送给您的电脑。
2. 未缓存情况：如果内容不在CDN节点上，节点会向原始服务器 shopexample.com 请求内容，获取内容后缓存到节点上，并同时将内容发送给您的电脑。
浏览器渲染：您的浏览器接收到从CDN节点发送过来的网页内容后，开始渲染页面，您就可以看到网站的内容了。

阿里云CDN是如何帮助加速的

当我们通过浏览器输入一个URL时，最终会在屏幕上显示一个网页、一段视频、一首音乐或一张图片。这一过程背后涉及了多种软件和硬件的解析与转发操作，实际上相当复杂。接下来，本文将通过一个简单的请求示例，介绍阿里云CDN是如何在这个请求流程中起到加速作用的。

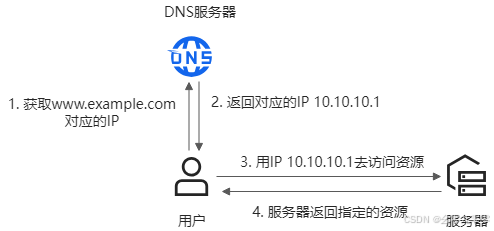

一、基本的请求过程

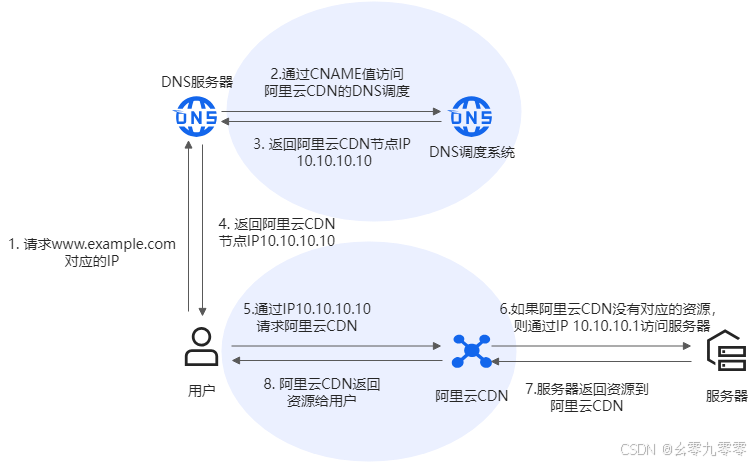

二、引入阿里云CDN的请求过程

阿里云CDN可视作一个庞大的缓存服务，该服务在网络拓扑逻辑中位于服务器和用户之间（图中紫色部分就是引入的阿里云CDN）。当用户发起请求并到达阿里云CDN时，系统将首先查询是否存在对应的缓存图片。如果缓存中存在该图片，则将直接返回缓存的图片给浏览器，而无需访问服务器；若缓存中不存在对应的图片，则会通过阿里云CDN向服务器发起请求，获取到图片后返回给用户，并且将其存储在阿里云CDN中，以便于下一个访问该图片的请求能够快速获取。

本地搭建cdn模拟访问过程

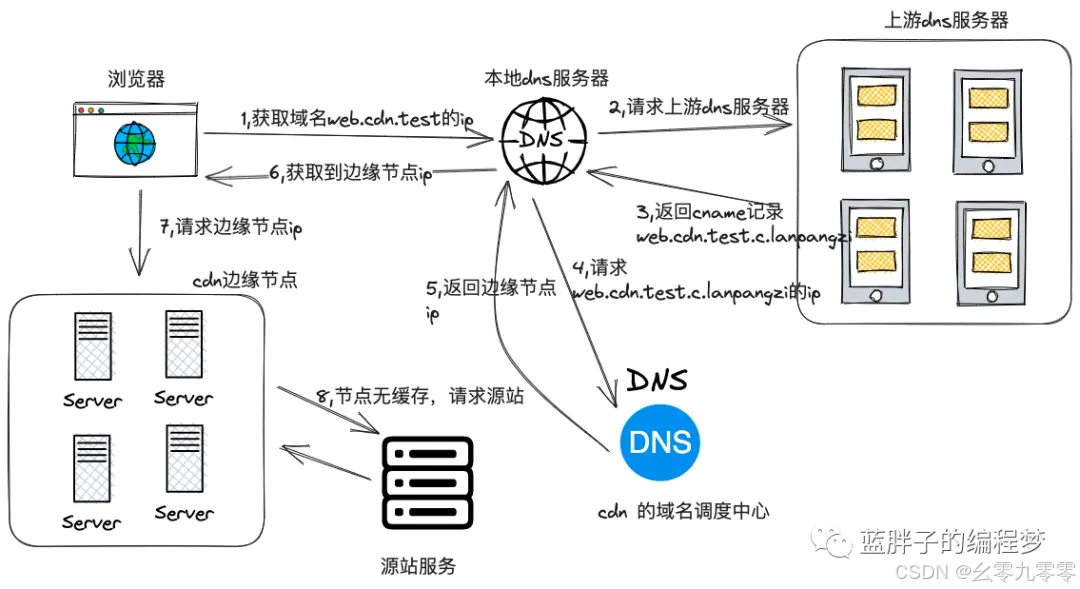

### DNS 解析流程

1. 用户访问 web.cdn.test

2. CNAME解析到 web.cdn.test.c.lanpangzi

3. 需要解析 .c.lanpangzi 这个域

4. 通过 NS 记录找到 CDN 服务商的 DNS 服务器

CDN DNS 服务器返回最优节点 IP

# 在 lanpangzi 域的 DNS 配置中

c.lanpangzi. IN NS ns1.cdnprovider.com.

c.lanpangzi. IN NS ns2.cdnprovider.com.

搭建dns服务器

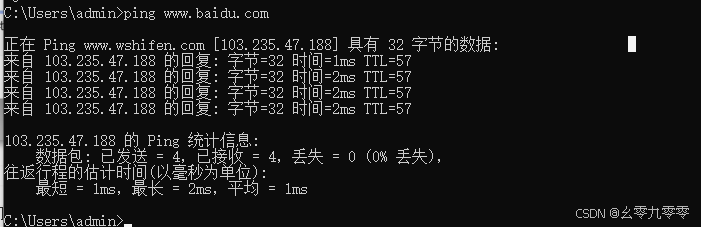

搭建前

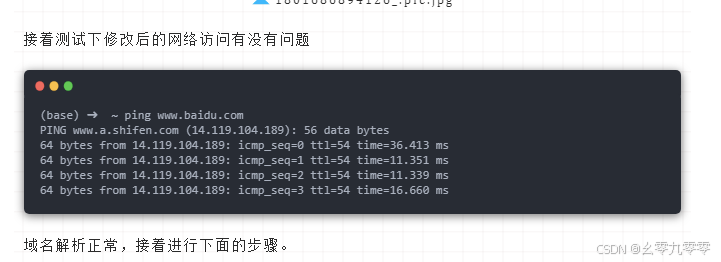

搭建后着测试下修改后的网络访问有没有问题

搭建回源服务器和cdn边缘节点

接着我们来快速搭建下回源服务器和cdn的边缘节点，这里我是直接借用了nginx来进行搭建，因为nginx可以用作静态资源服务器，所以可以直接启动一个nginx容器把它作为源服务器，提供图片资源的访问。并且nginx也能提供缓存服务，这也刚好符合边缘节点缓存资源的需求。由于边缘节点需要回源到源服务器，但是容器的ip又是不固定的，所以这里我直接用docker-compose对这两个容器进行了编排，这样在写nginx配置文件的时候，便可以用容器名代替ip了。
