VLAN浅析

一、vlan的概念及优势

1.1 vlan概述

中文称为虚拟局域网。是一组逻辑上隔离的设备和用户。这些设备和用户不受物理位置限制，可根据部门或组等进行灵活划分，保障信息安全， 同时隔绝广播信息，提升网络效能，防止广播风暴的产生。

①物理分割：将网络从物理上划分为若干个小网络，再使用能隔离广播的路由设备将不同 的网络连接起来实现通信

②逻辑分割：将网络从逻辑上划分为若干个小的虚拟网络，即 VLAN。VLAN 工作在 OSI 参考模型的数据链路层，一个 VLAN 就是一个交换网络，其中的所有用户都在同一个广播域中，各 VLAN 通过路由设备连接实现通信

1.2 vlan优势

①控制广播
②增强网络安全性
③简化网络管理

1.3 vlan分类

①静态vlan：基于端口划分静态vlan
②动态vlan：基于mac地址划分动态

二、静态vlan的配置

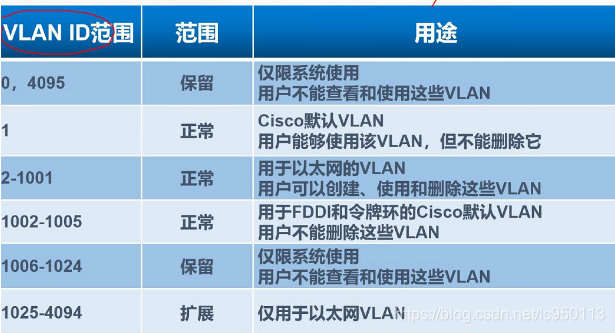

2.1 vlan的范围

2.2 静态vlan的配置步骤

①创建vlan
②将交换机的端口加入到相应的vlan中

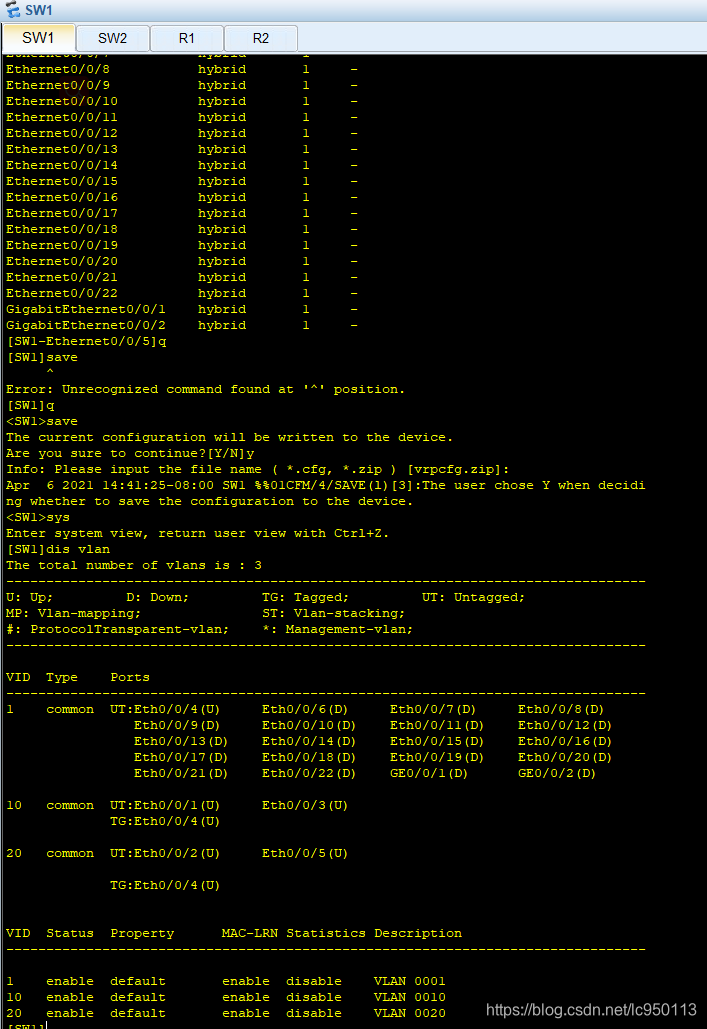

③验证vlan的配置

三、交换网络中的链路类型

①接入链路：access
②中继链路：trunk
③默认：hibrd

四、vlan跨交换机通信过程

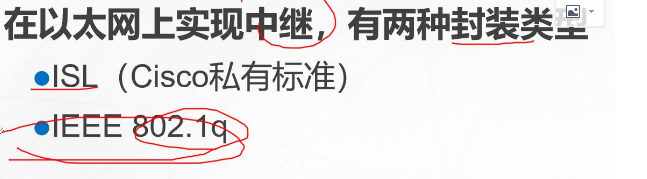

VLAN的作用是分割广播域，处于不同VLAN的端口在二层无法通信。两台交换机处于同一VLAN间的端口要想通信，需要用线连接起来。VLAN最多可以设定4000多个，两台交换机之间当然不可能连4000多根线。因此用一根骨干链路Trunk来连接两台交换机，作用就是让两台交换机上处于相同VLAN的端口能互相通信。Trunk上用特殊的封装方式来支持转发不同的VLAN的帧

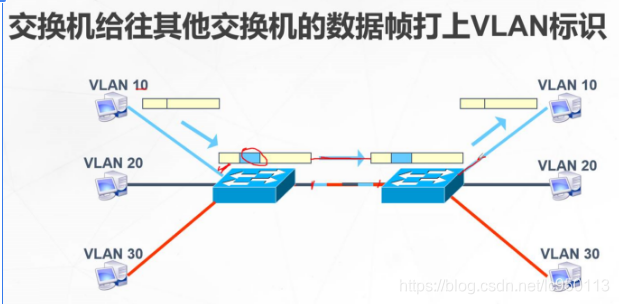

4.1 vlan的标识

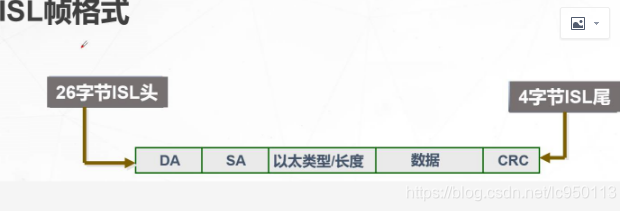

4.2 ISL帧格式

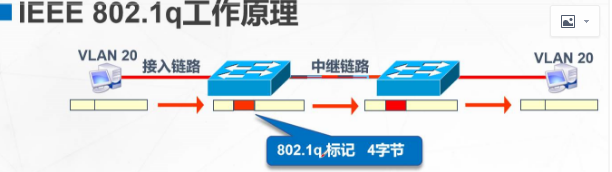

4.3 IEEE 802.1q工作原理

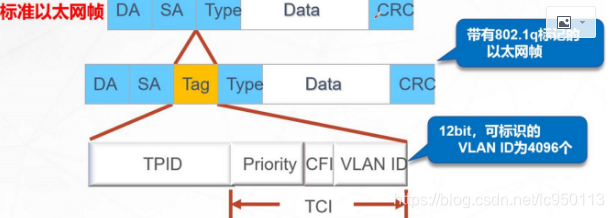

4.4 IEEE 802.1q帧格式

五、常用命令

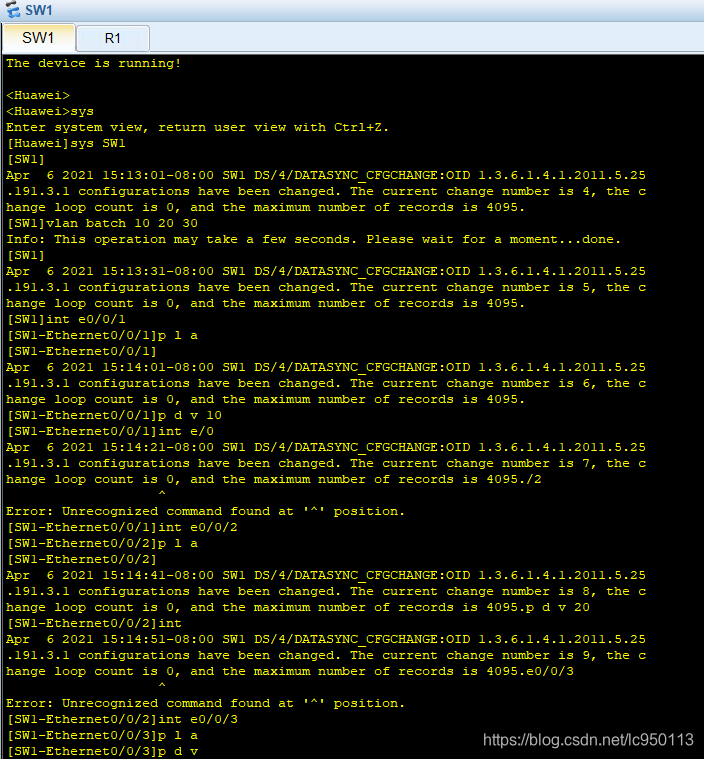

①创建vlan:vlan **
②创建多个vlan：vlan batch ** *或者vlan ** to **
③dis vlan 查看vlan信息
④port link-type acess 建立acess模式
⑤port default vlan 10 将vlan10加入接口
⑥dis port vlan 查看vlan接口属于哪个模式
⑦port link-type trunk 建立trunk模式
⑧port trunk allow-pass vlan all 方通所有vlan

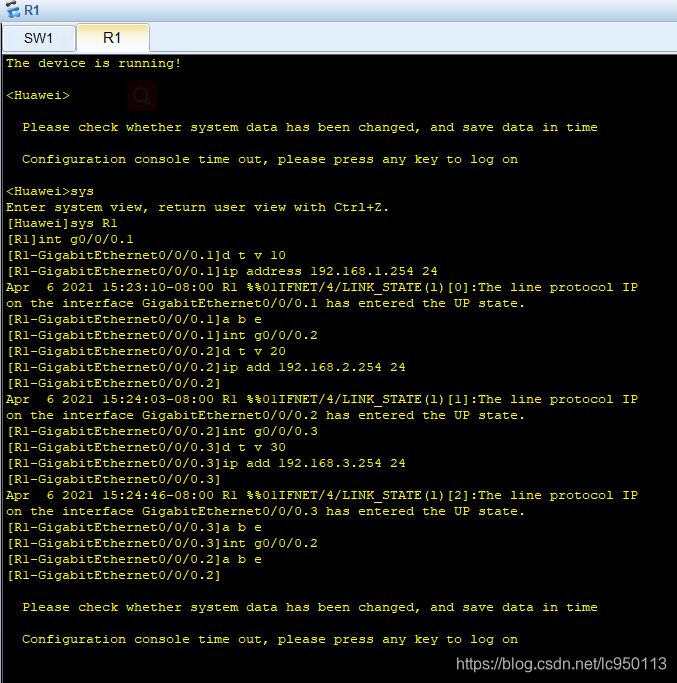

⑨配置单臂路由：
[R1]int g0/0/1.10 //进入子接口
[R1-GigabitEthernet0/0/1.10]d t v //dot1q temination vid 打上vlan*的标记
[R1-GigabitEthernet0/0/1.10]ip add+IP地址 //配置ip地址
[R1-GigabitEthernet0/0/1.10]a b e //arp broadcast enable开启arp广播

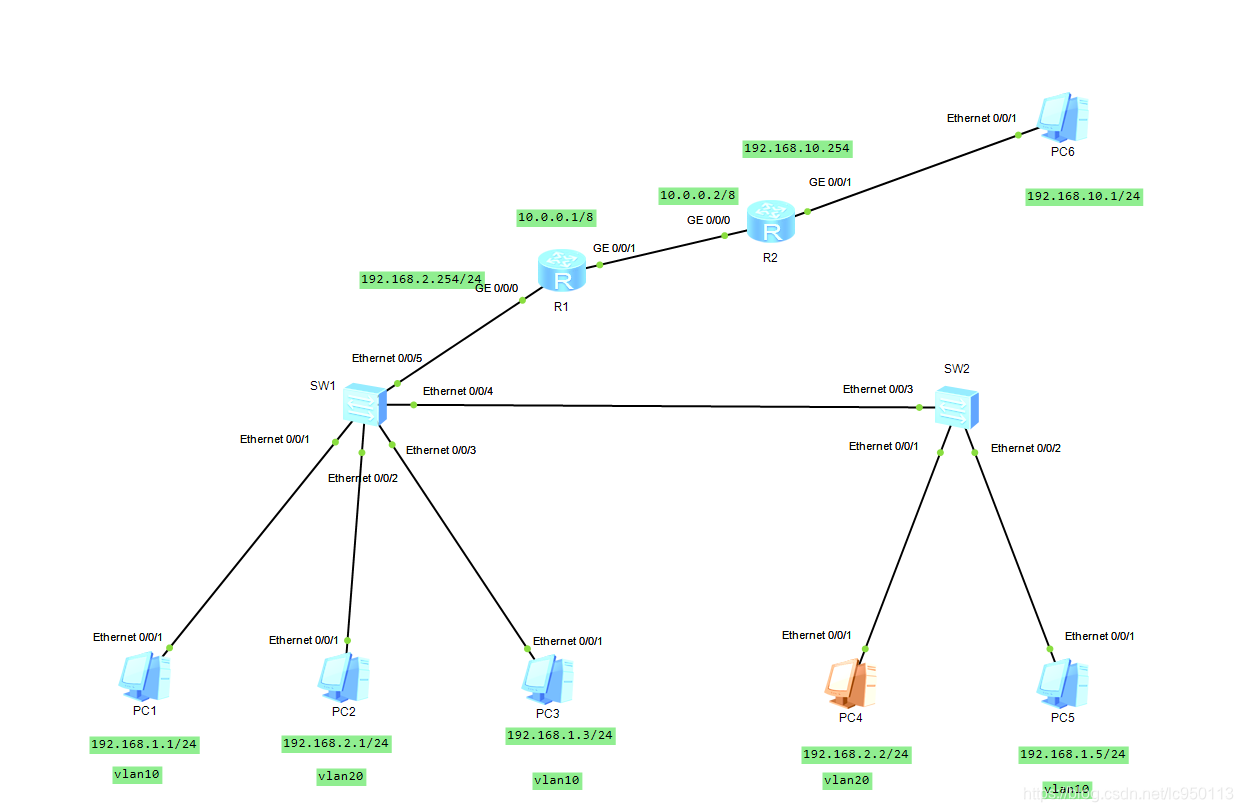

六、课后习题

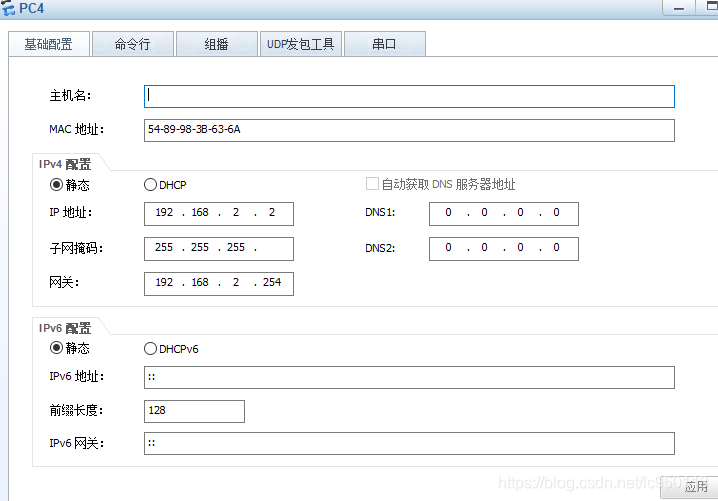

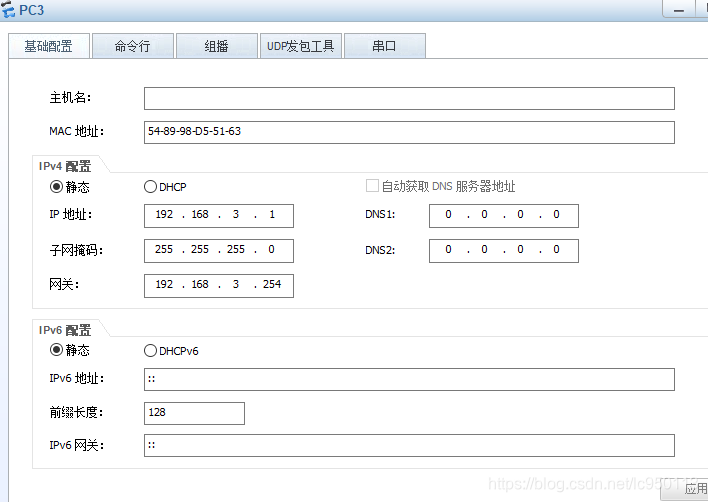

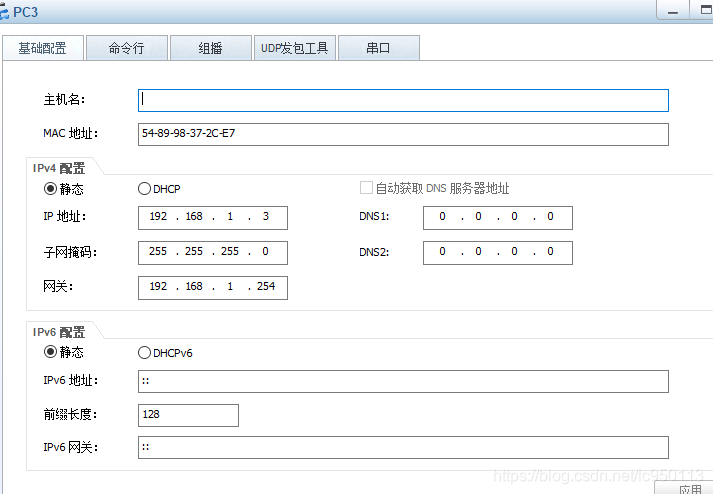

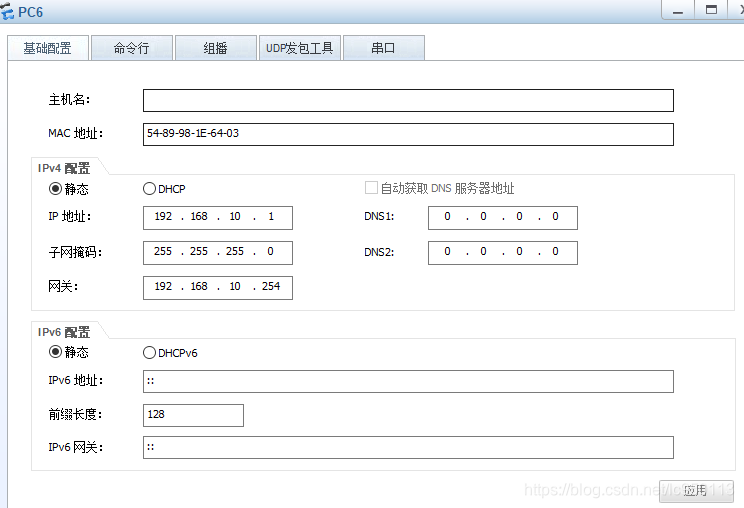

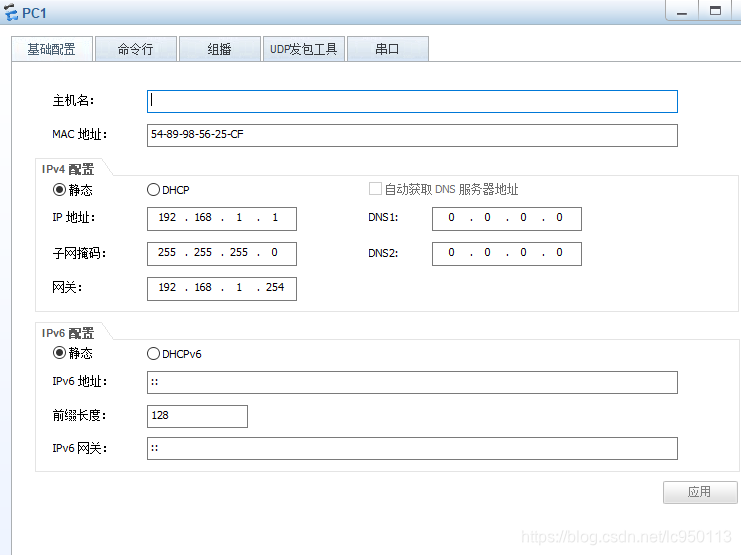

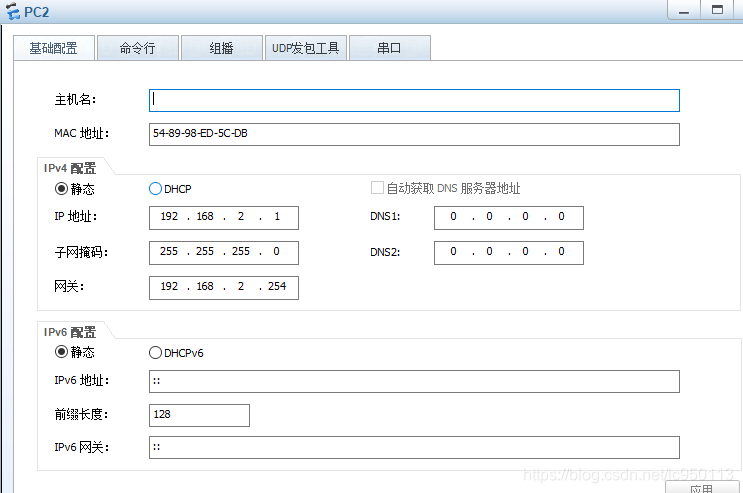

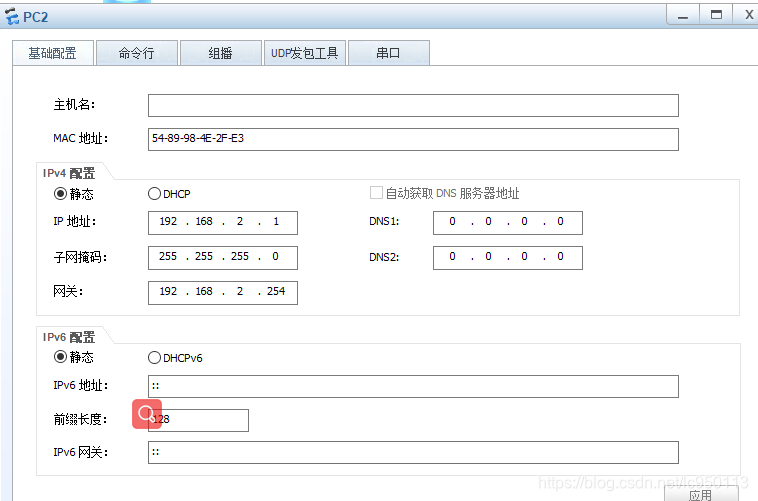

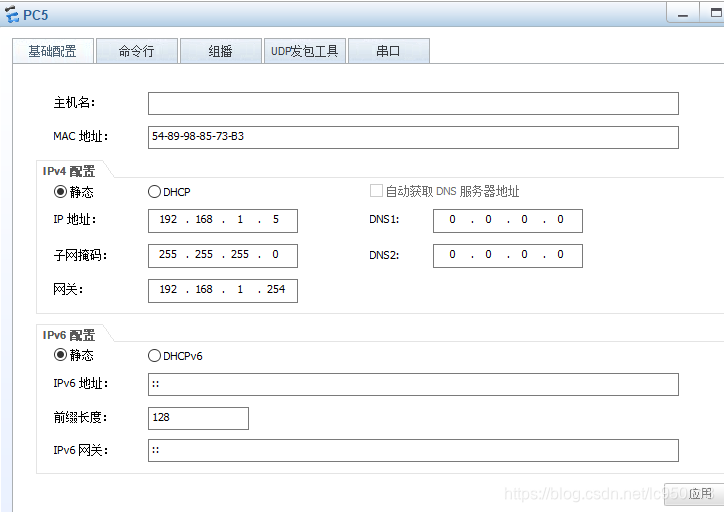

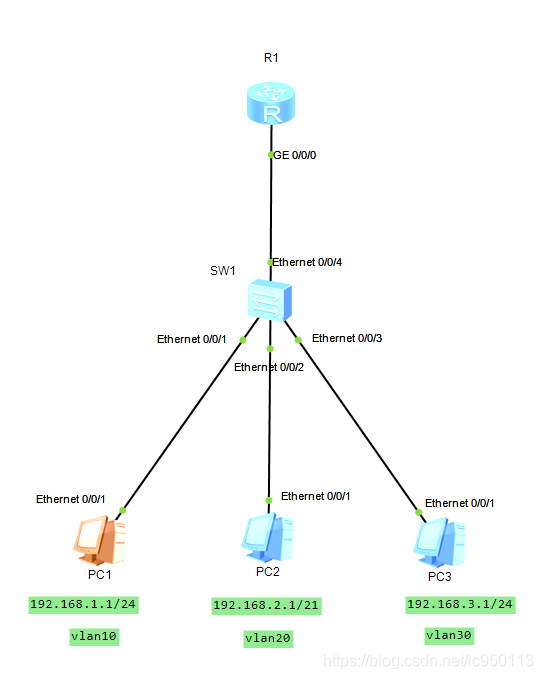

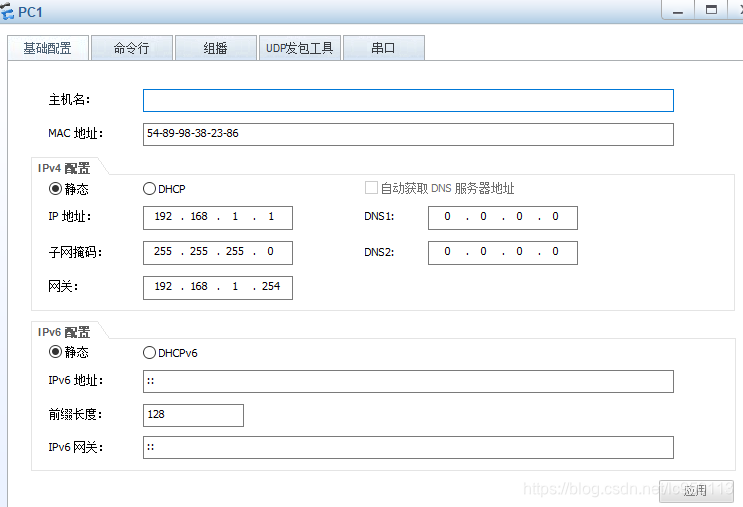

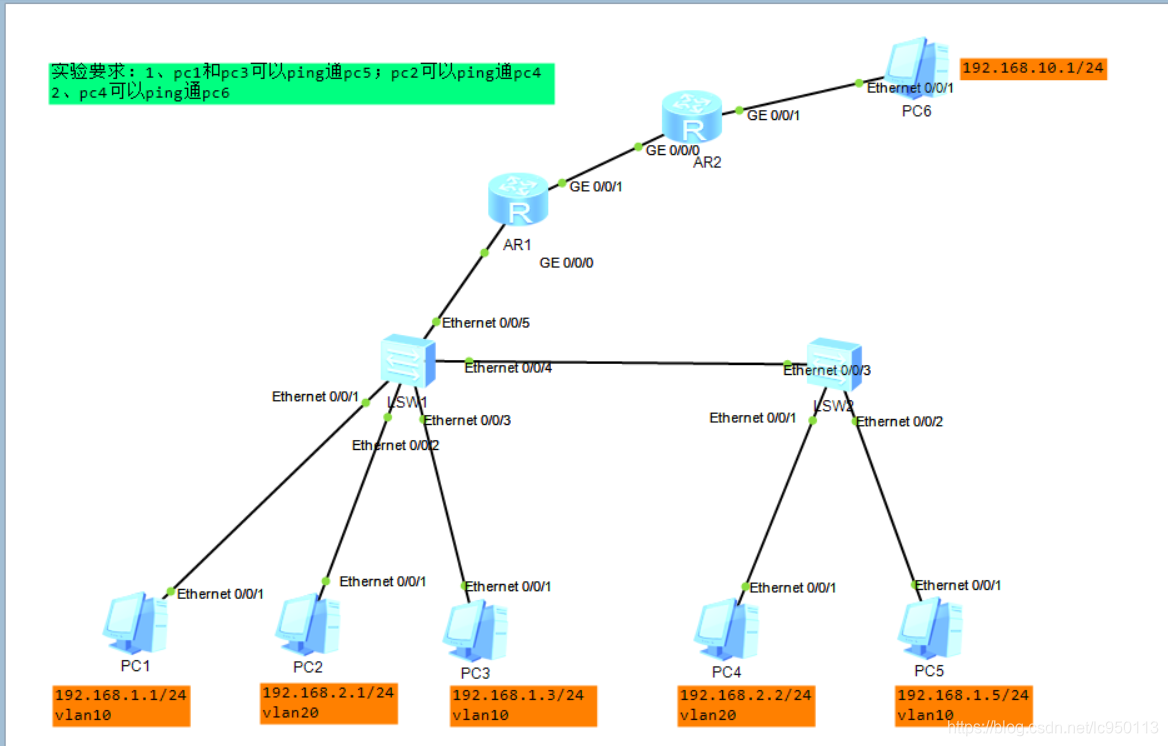

①先设置pc1,pc2,pc3IP、子网掩码和网关

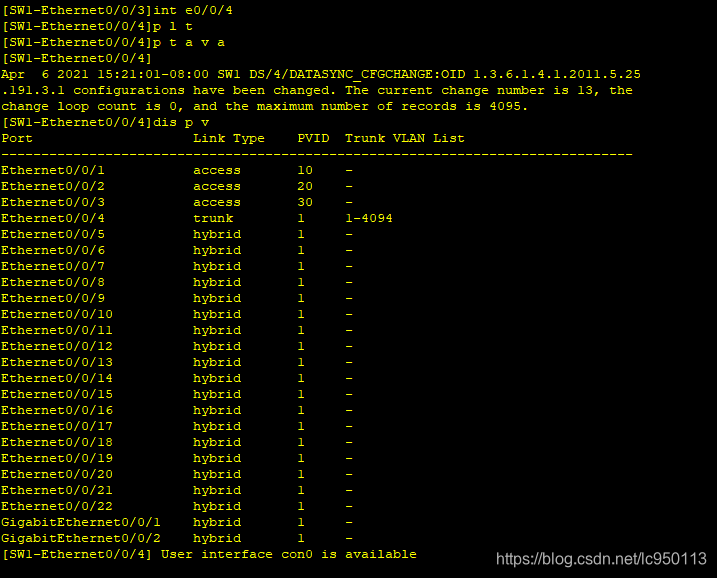

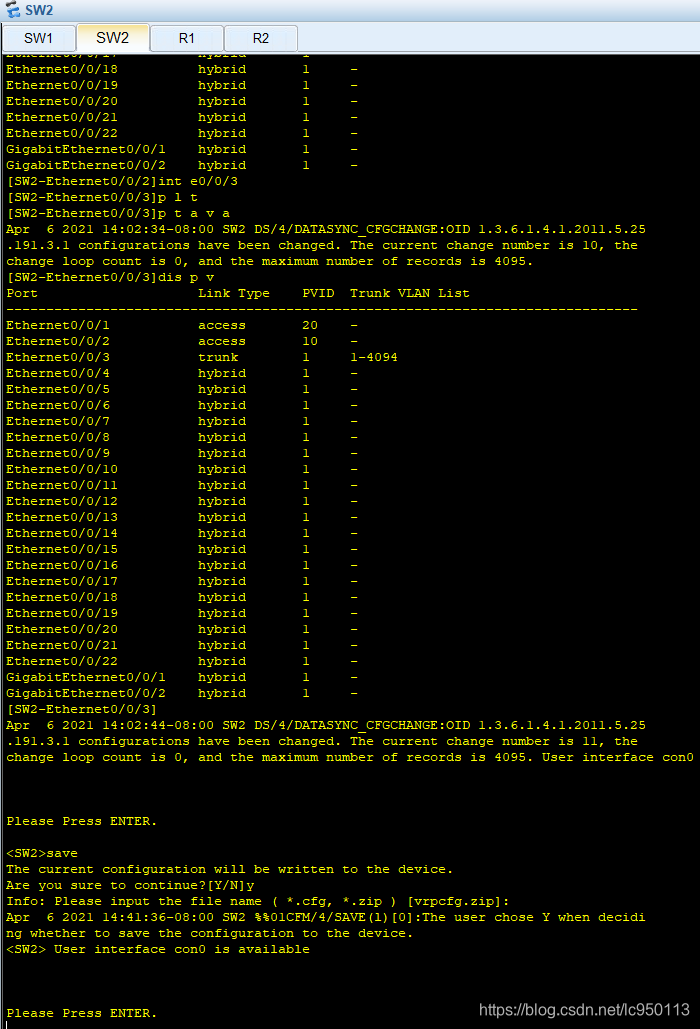

②给交换机SW1配置，给e0,e1,e2分别配置vlan10.20.30,给e4配置trank

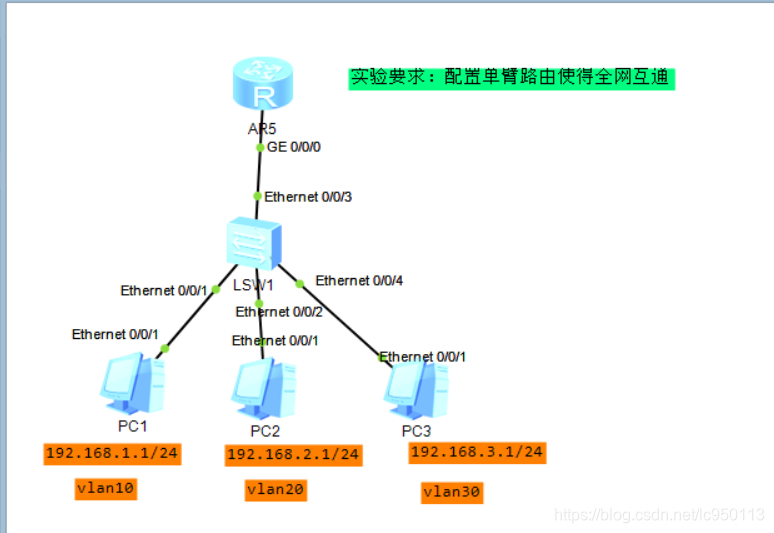

③配置R1，设置单臂路由

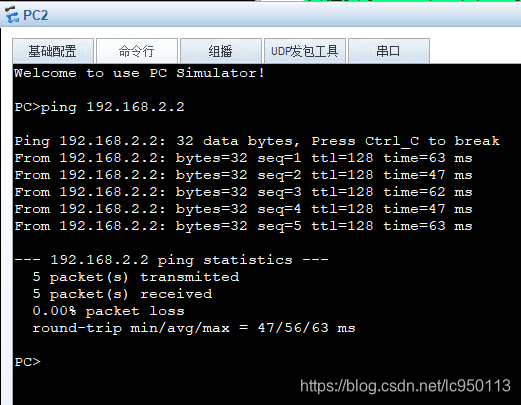

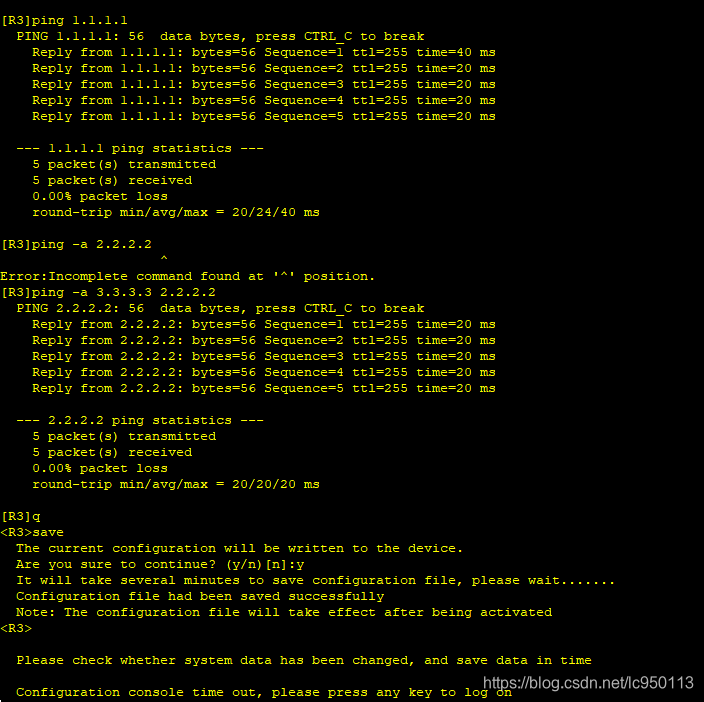

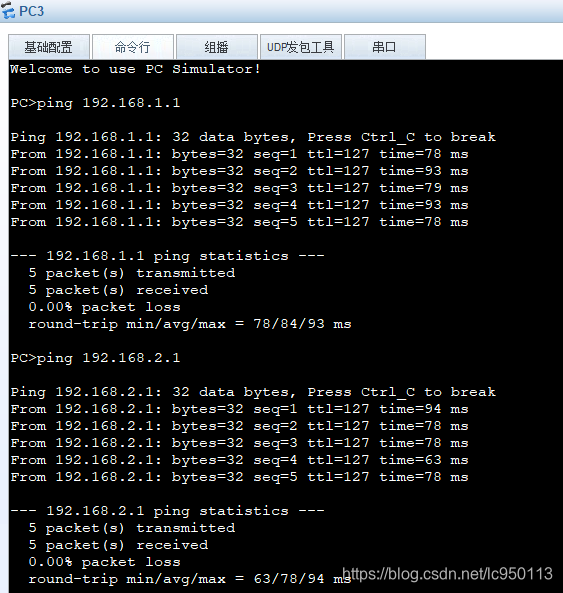

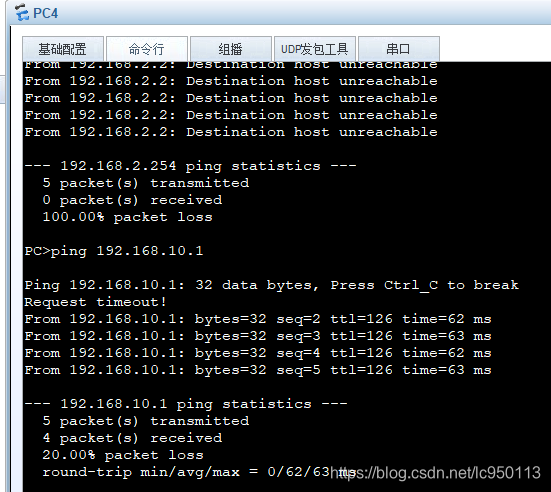

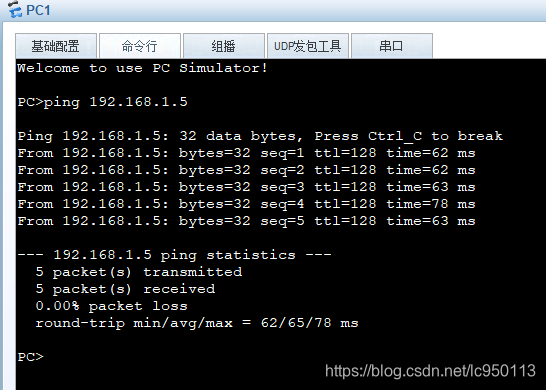

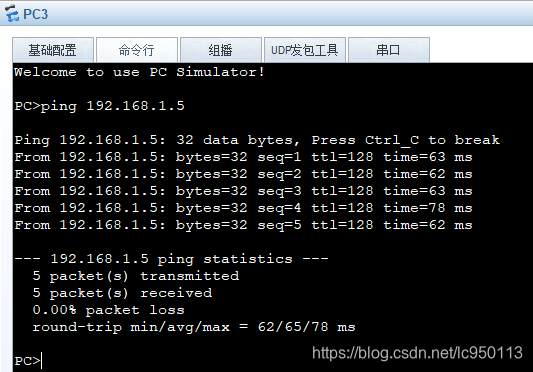

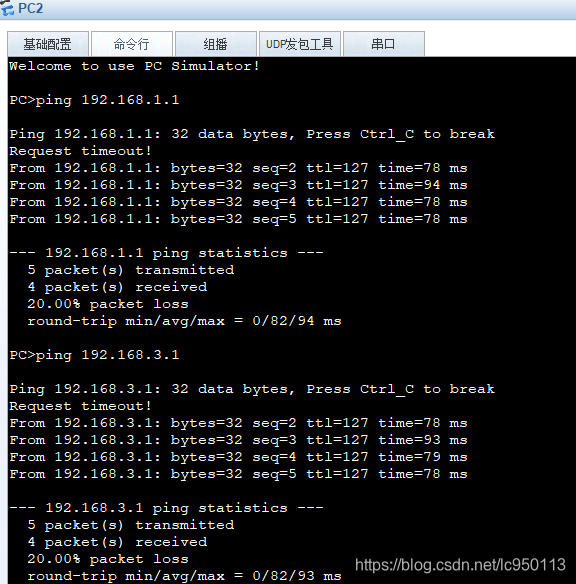

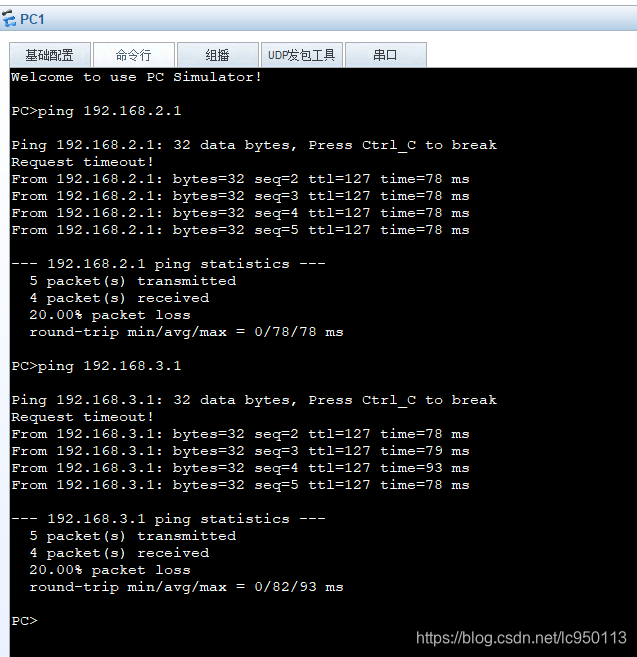

④互相通信

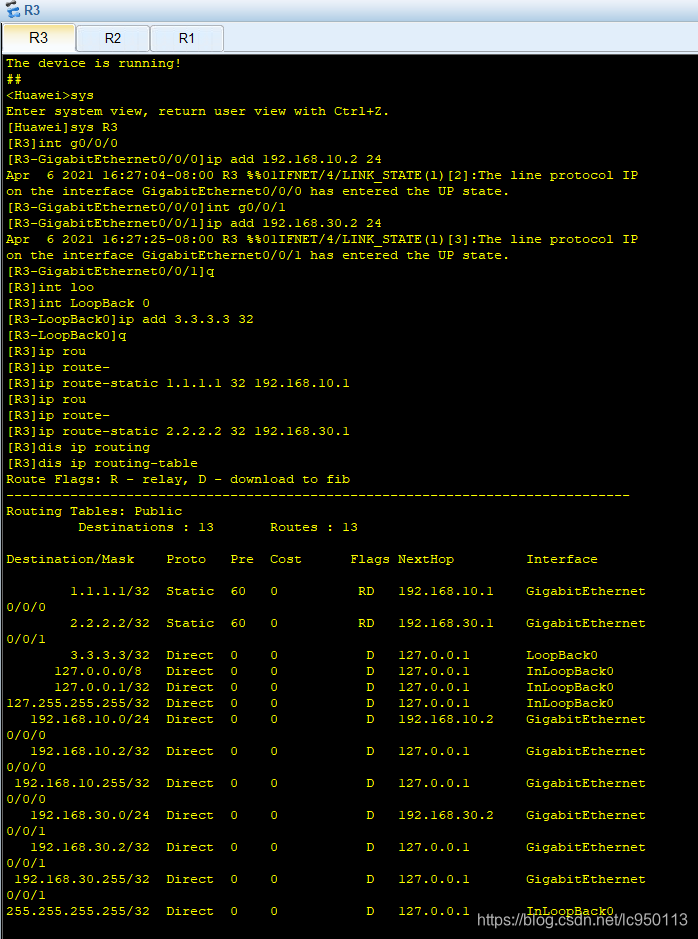

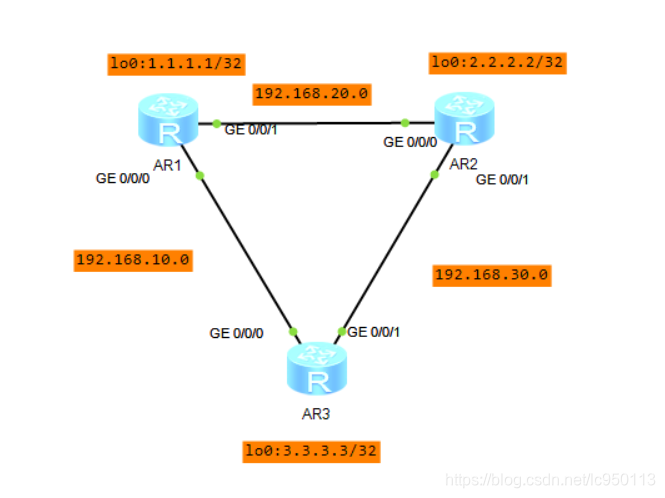

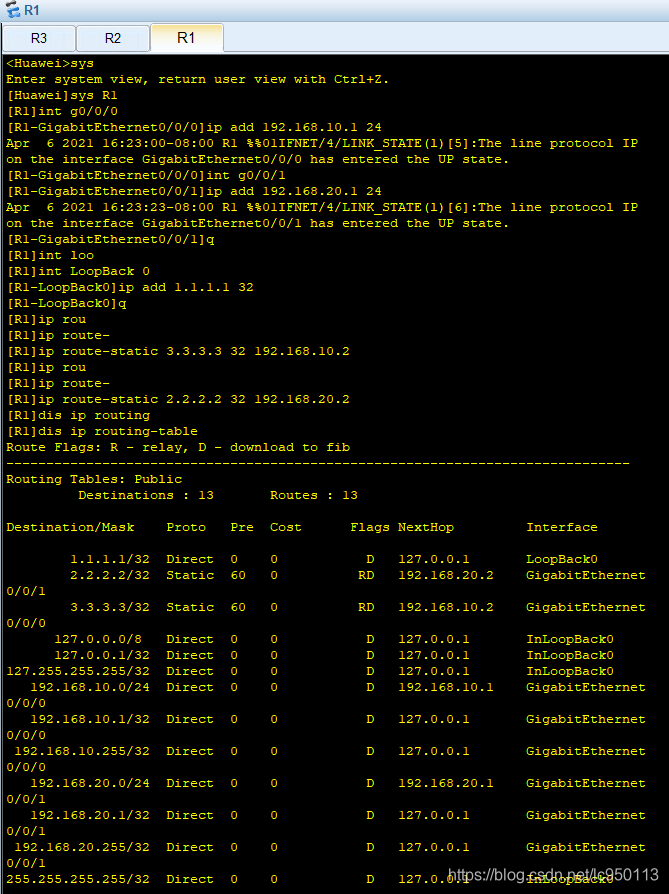

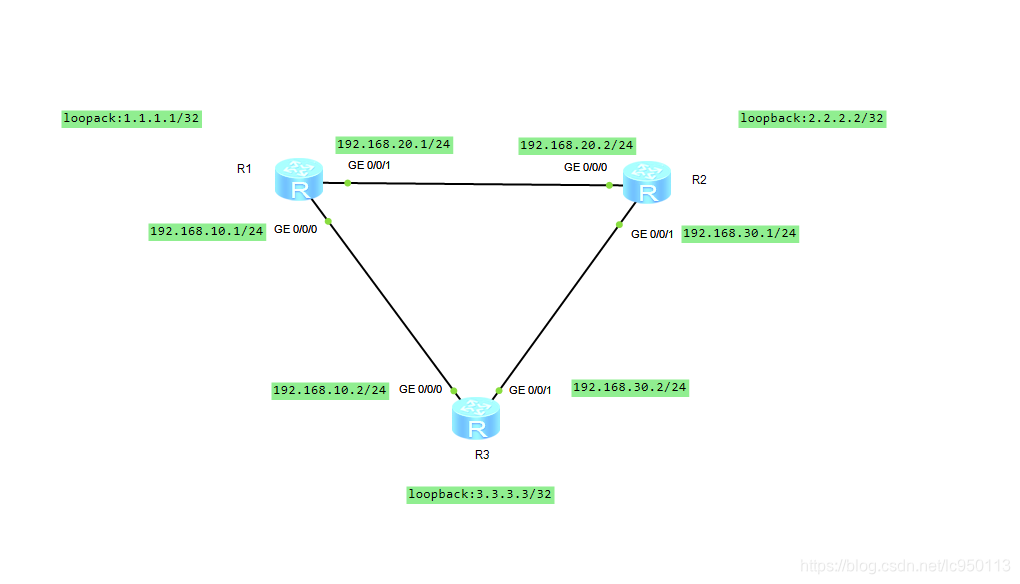

①直连，R1-R3,R1-R2;R2-R1,R2-R3;R3-R2,R3-R1

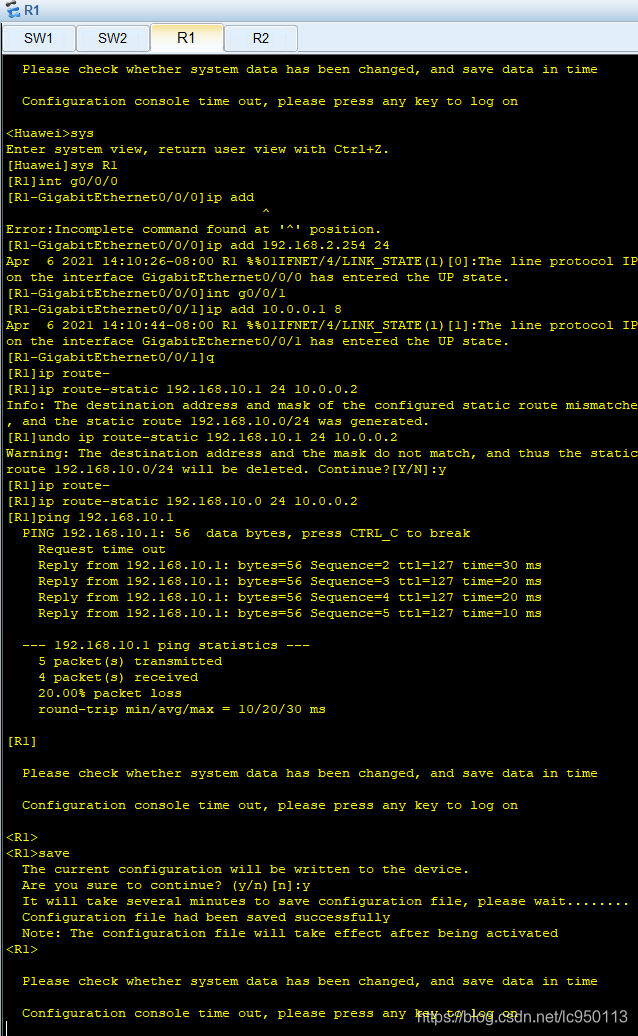

②非直连状态不可联通

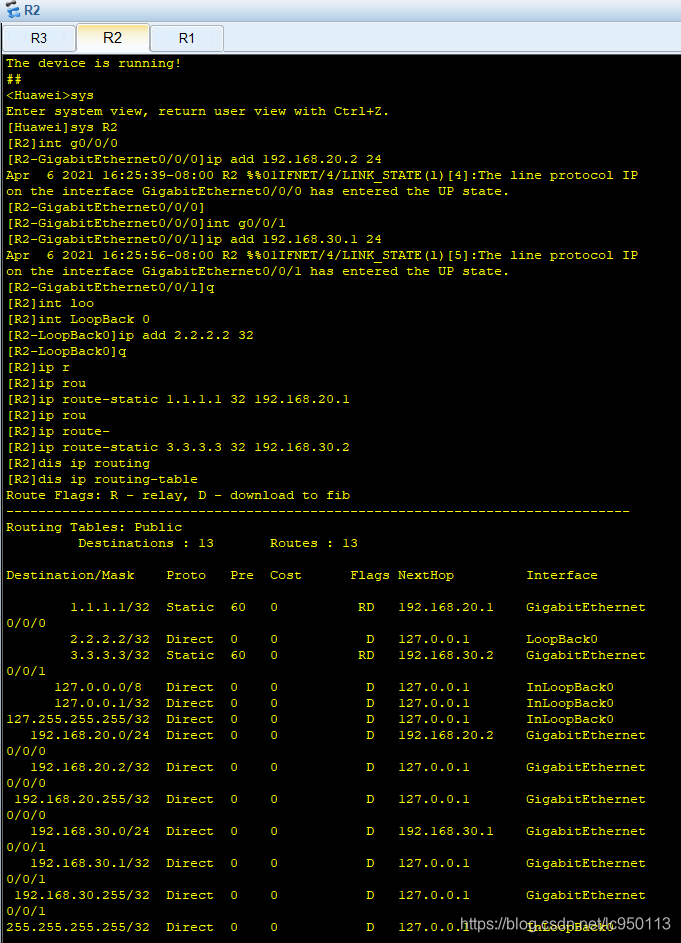

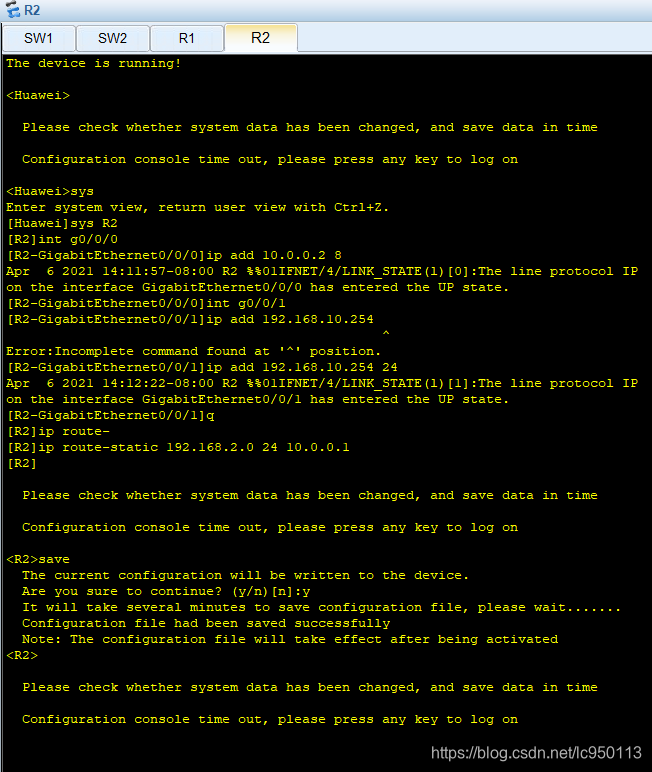

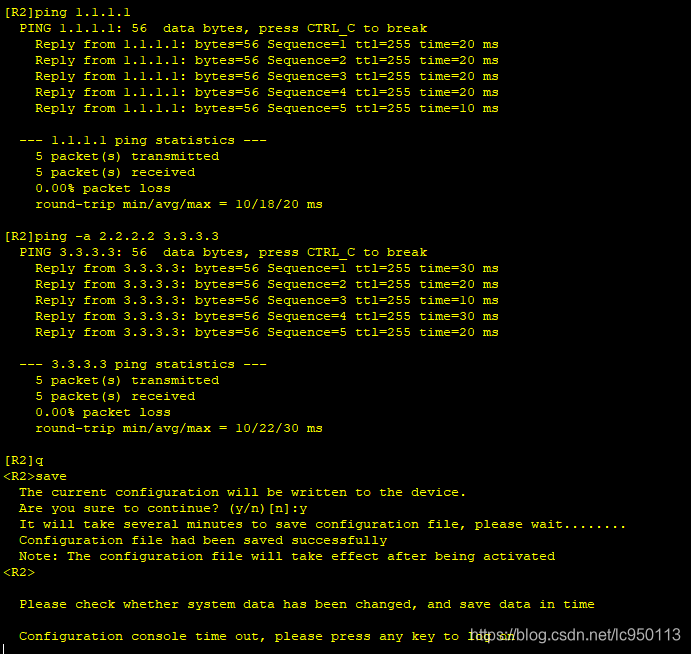

③非直连状态下加静态路由就等于直连
