03.导线高频特性对EMC的影响

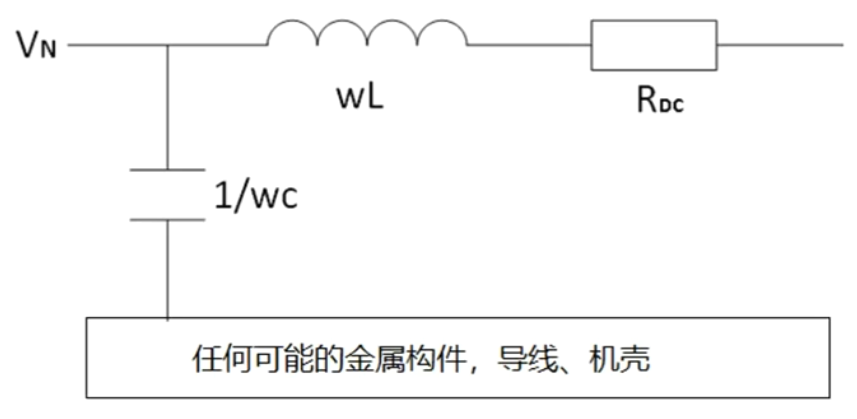

1. 导线高频等效特性图

2. 导线各个高频特性的形成机理

2.1 走线电感的形成机理

  趋肤效应——信号速率越高，趋肤效应越严重，对信号的阻抗越大，表现出电感的特性。
  对于一段导线，截面积相同的情况下，长方形的表面积较圆形大。因此，扁平线缆的趋肤效应较圆导线更小，高频阻抗Rac更小。而对于表面积相同的一段导线，圆形较长方形截面积更大，对直流的阻抗Rdc更小。因此，直流安规接地常用圆接地线，高频接地常用扁平接地线。

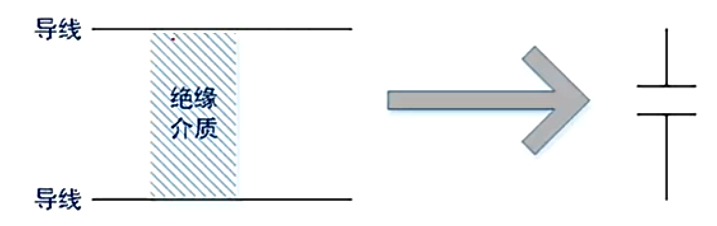

2.2 分布电容的形成机理

  任何两个有压差的导体，中间填充绝缘介质，就会形成分布电容。

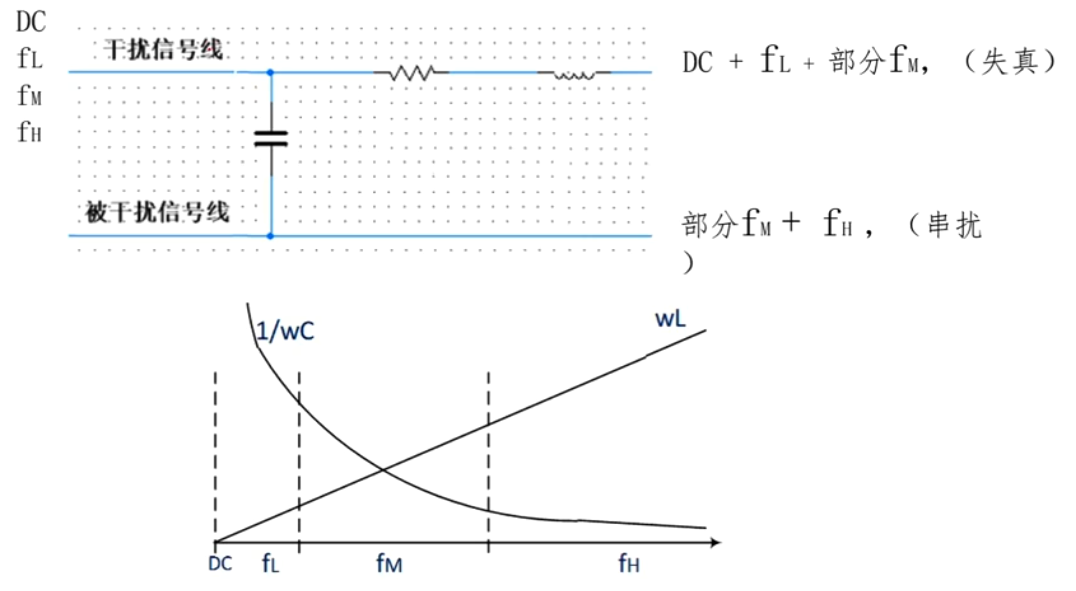

3. 导线高频特性对电磁兼容性能的影响

• 直流和低频：Rdc + $\omega L$通路占主导
• 高频：$\frac{1}{\omega C}$通路占主导

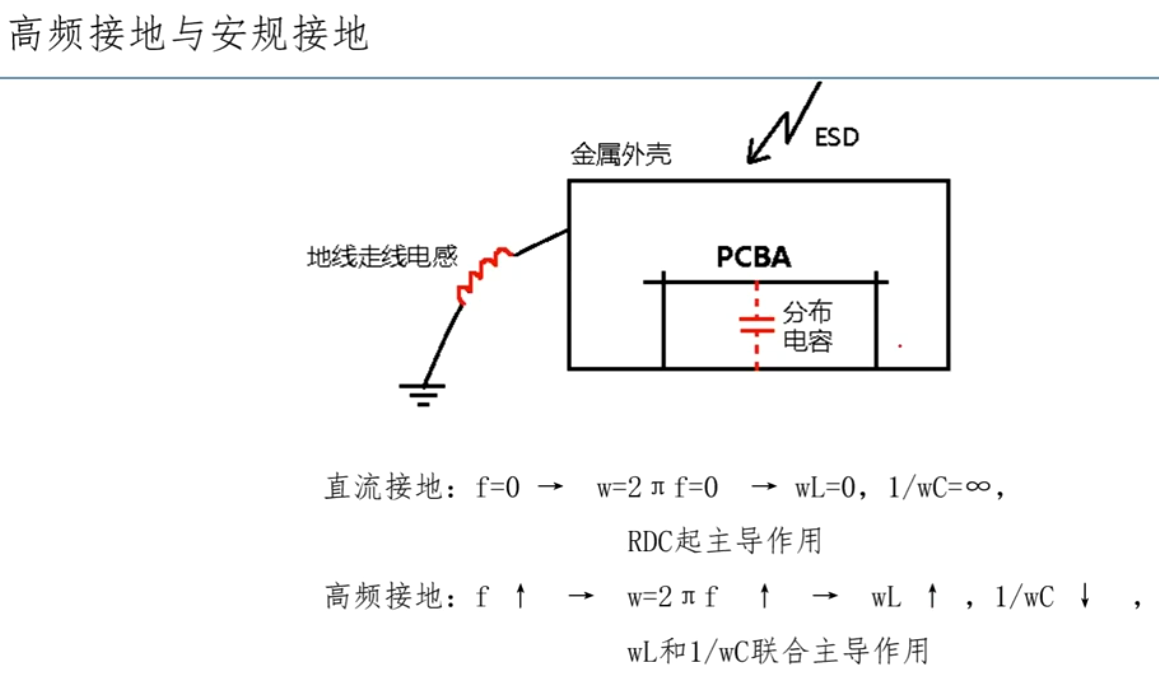

  对于金属外壳产品，减少外壳ESD对电路板干扰的两条措施：

• 减小接地阻抗：使用高频阻抗更低的宽扁平电缆接地，并且导线和金属机壳使用面连接；
• 减小机壳和PCBA的耦合电容：增加PCBA和机壳的距离。
