虚拟机群桥接并入局域网

• 概述

   随着集群的完善，分布式切片顺利的测试通过，进入了实质的发地图服务阶段。公司基于虚拟机搭建了比较庞大的spark，Hadoop集群，本人本地机也有小型的spark集群，其网络模式均采用NAT模式，无法有效利用公司局域网，也不方便其他开发、测试人员共享集群资源，所以决定将所有集群改造为桥接模式，并入公司局域网。

  本篇，以我本人本地安装的spark集群中的一个节点的虚拟机为例，来慢慢阐述整个过程，完整记录下来，希望对有类似需求的同学有所帮助。

  进行本篇操作时，我们假设您已经掌握了Linux相关入门级别的技能，如网络管理，入门基础命令等等，并且对虚拟机有一定了解，包括熟悉CentOS，本篇以CentOS7为例。如果您还没有以上相关技能，请先行学习掌握它们。这里，本人推荐参考GITHub：https://github.com/lbqbb/Linux-Talent-Development-Plan，以方便您快速入门。

• 过程

1. 原来的集群网络模式

     2.配置LinuxIP地址

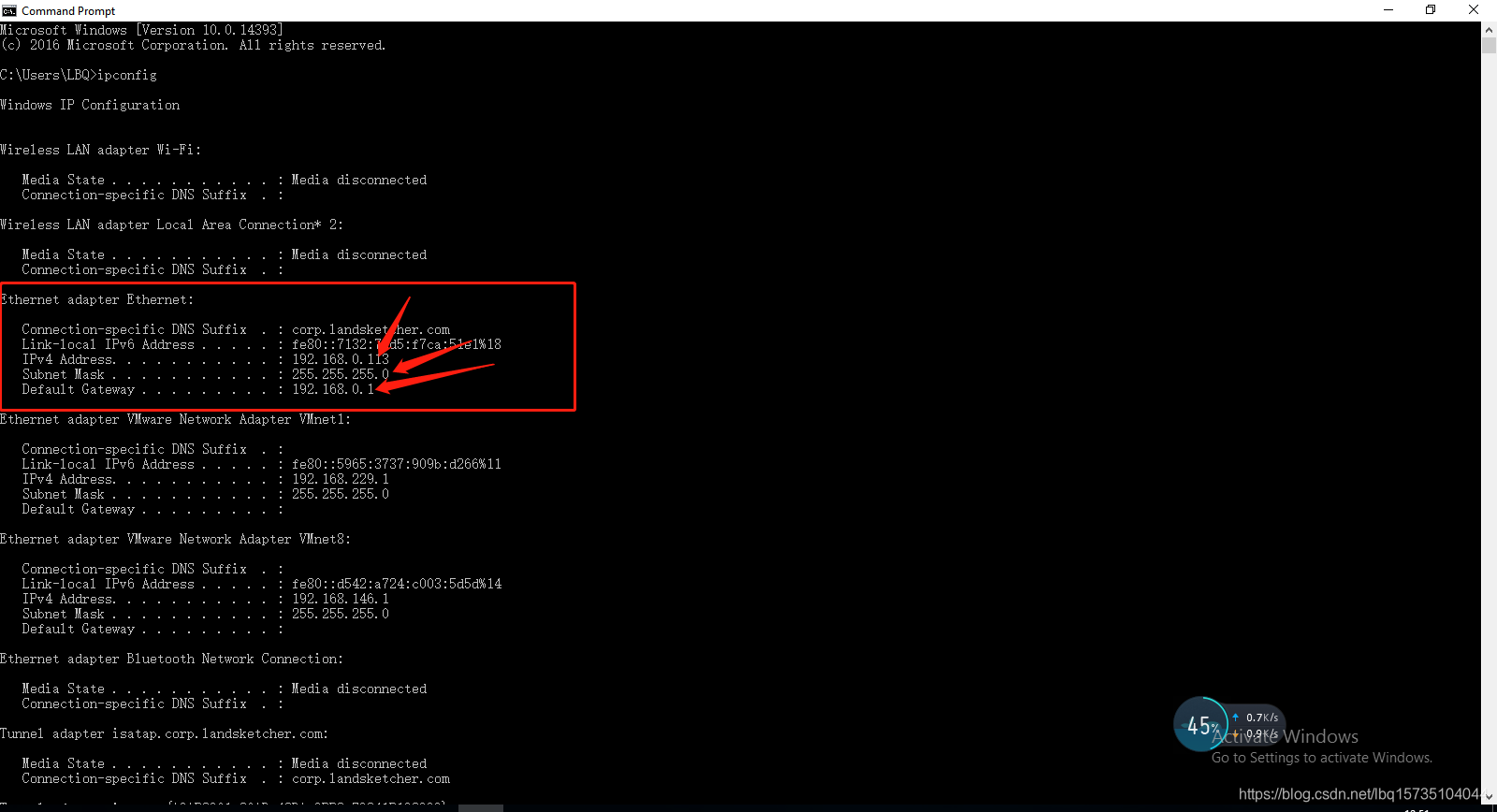

打开本地机cmd,输入ipconfig命令，回车：

记住红框处的信息，下面会用到。

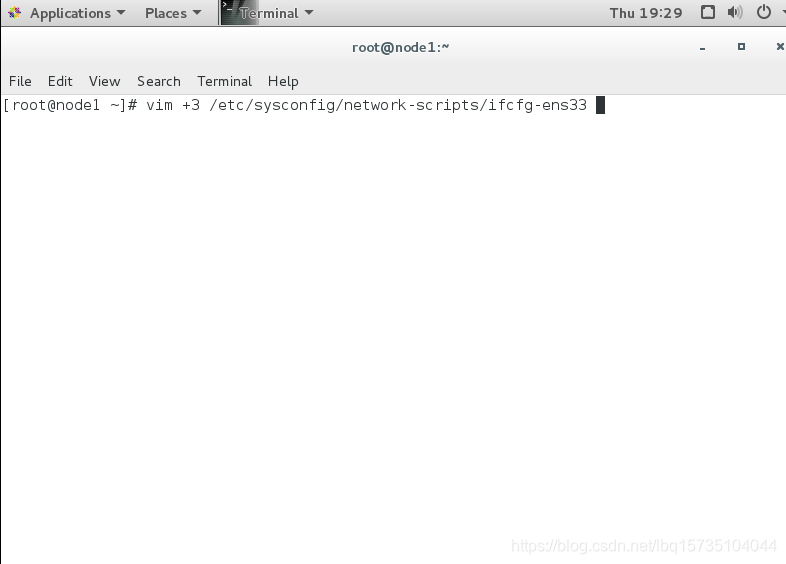

如果安装有图形界面，则可以使用setup命令修改并配置IP地址；如果是纯文本界面，则修改文件/etc/sysconfig/network-scripts/ifcfg-ens33,

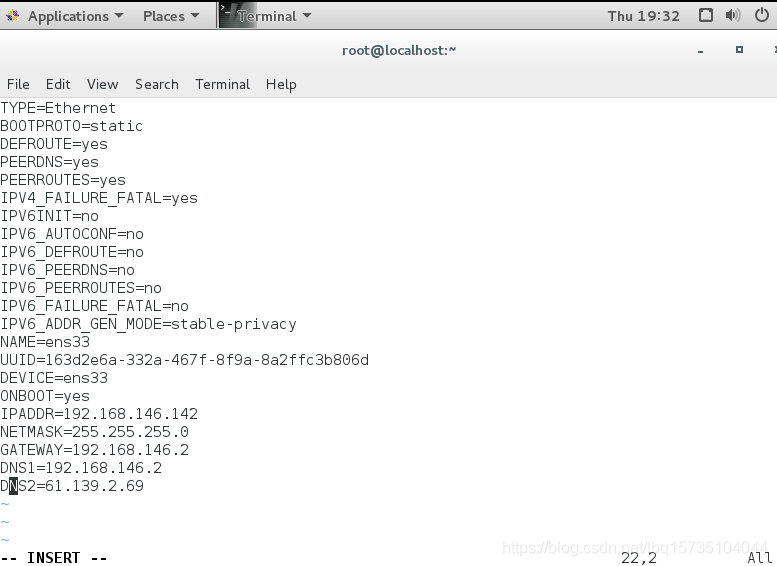

将原来的配置，如图：

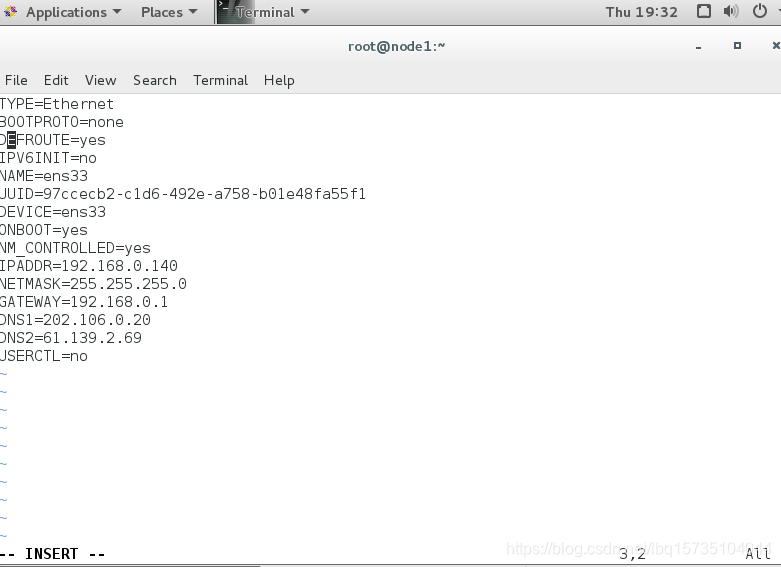

修改为，如图：

主要修改项有：

把ONBOOT=no，改为ONBOOT=yes

仅保留IPV6INIT=no，其余IPV6相关信息均注释或者删除

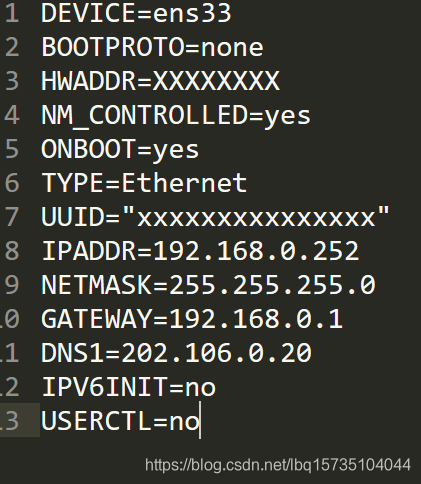

修改模板参照：

DEVICE=ens33

BOOTPROTO=none

HWADDR=XXXXXXXX

NM_CONTROLLED=yes

ONBOOT=yes

TYPE=Ethernet

UUID="xxxxxxxxxxxxxxx"

IPADDR=192.168.0.252

NETMASK=255.255.255.0

GATEWAY=192.168.0.1

DNS1=202.106.0.20

IPV6INIT=no

USERCTL=no

    3.启动网卡

#service network restart

重启网络服务

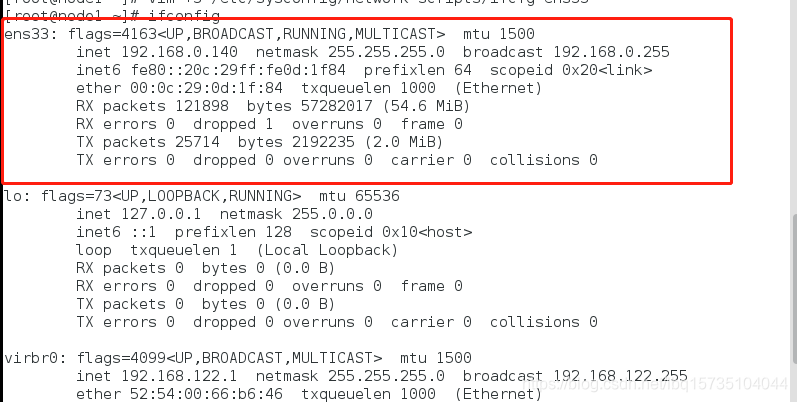

重启后，输入#ifconfig命令，就可以看到ens33网卡，如图：

    4.修改UUID

1. #vim /etc/sysconfig/network-scripts/ifcfg-ens33

  #删除MAC地址行，即HWADDR=XXXXXXXX行

1. rm -rf  /etc/udev/rules.d/70-persistent-ipoib.rules
2. #shutdown -r now

 重启动系统

注意：

如果该虚拟机是自己安装而非复制而来，则不需要执行修改UUID步骤

     5.设置虚拟机网络连接方式

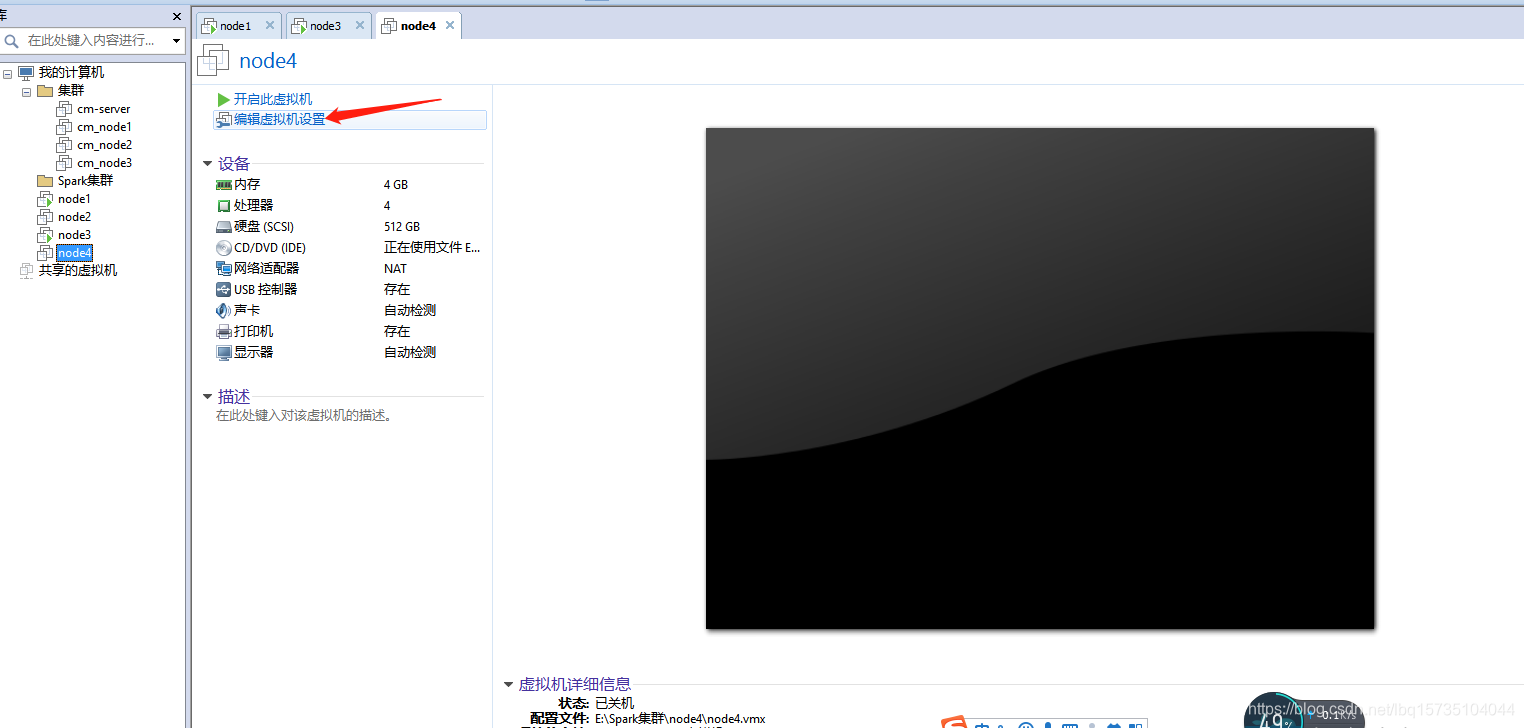

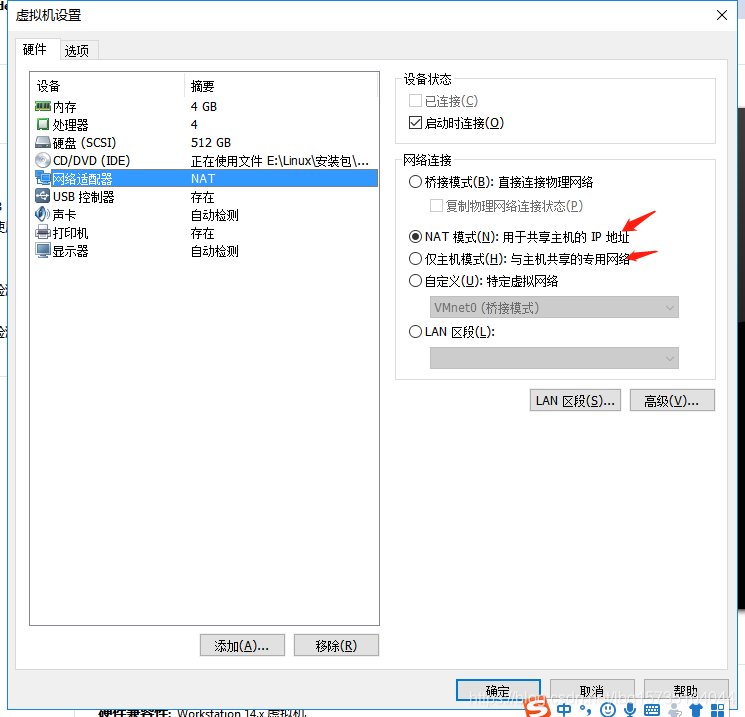

打开VMware，选择需要修改的虚拟机，右击设置，或者在右侧点击编辑虚拟机设置，如图：

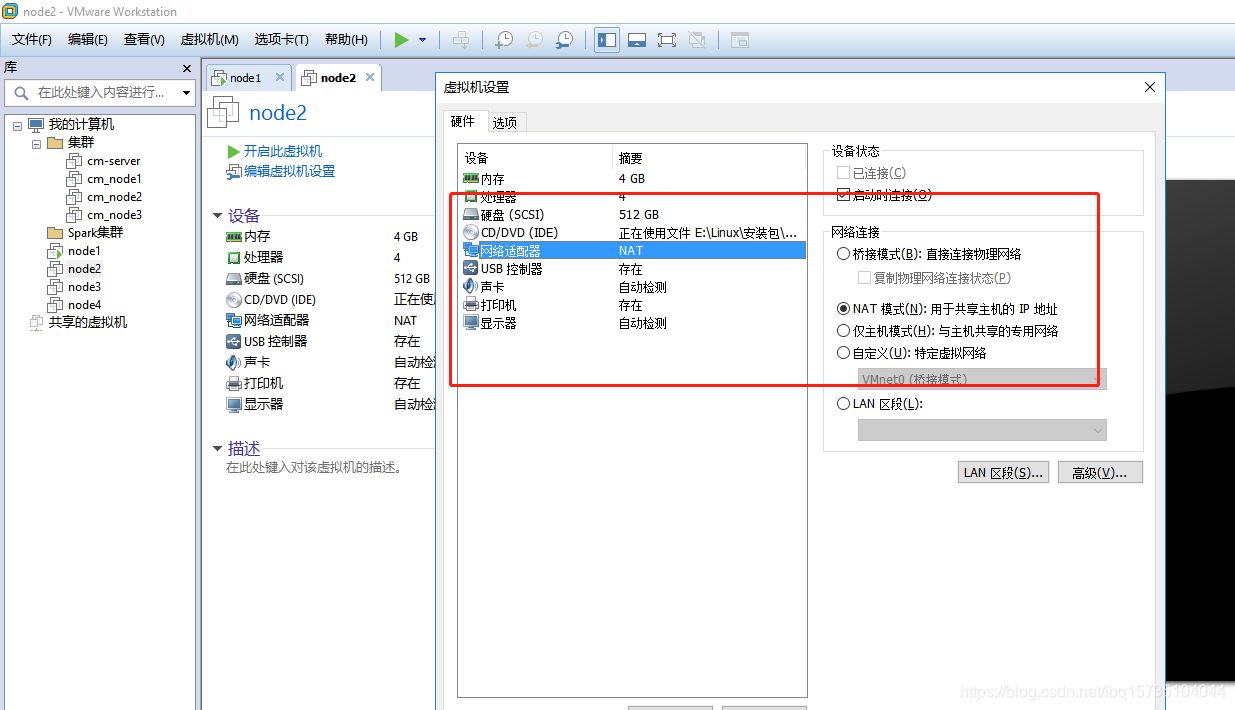

将NAT改为桥接，同时打开本地机或者服务器的网卡设置，确保有如下网卡：

属于虚拟机的有VMnet1和VMnet8，确保两种都有正常工作。其中VMnet1对应于hostonly，VMnet8对应于NAT，如图：

选择桥接，虚拟机不光可以和宿主机通讯，也可以和局域网内其他机器通讯，很方便，所以勾选桥接，点击确定。

      6.修改桥接网卡

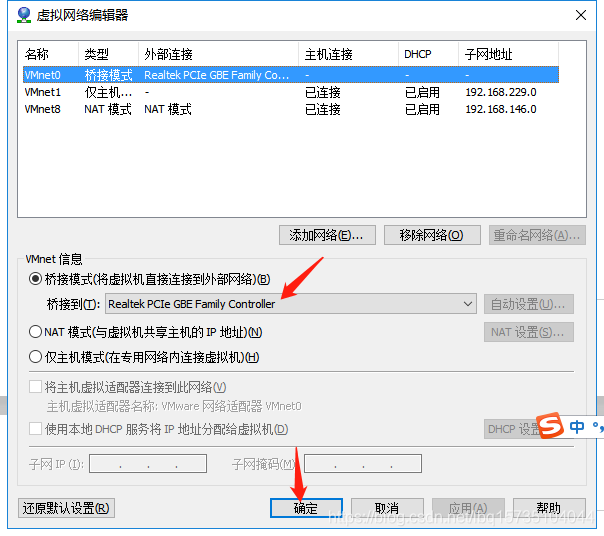

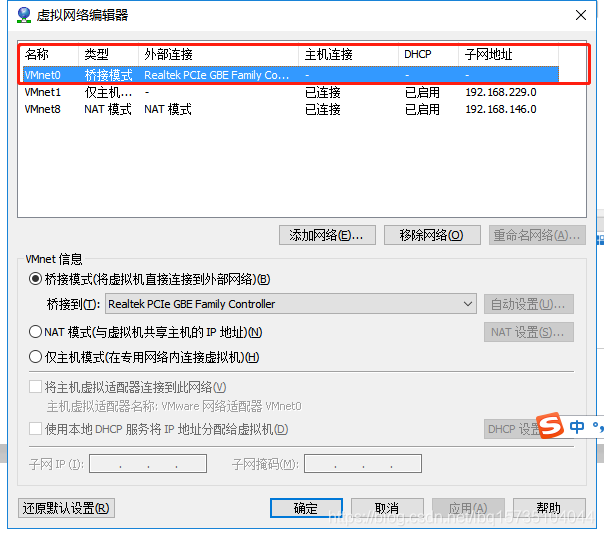

1）按照顺序打开VMware—> 编辑—> 虚拟网络编辑器，检查虚拟机网卡是否有VMnet0选项，如图：

如果没有，请自行解决相关问题，确保你的网卡包含此网卡。

2）确保虚拟机网卡和主机一致

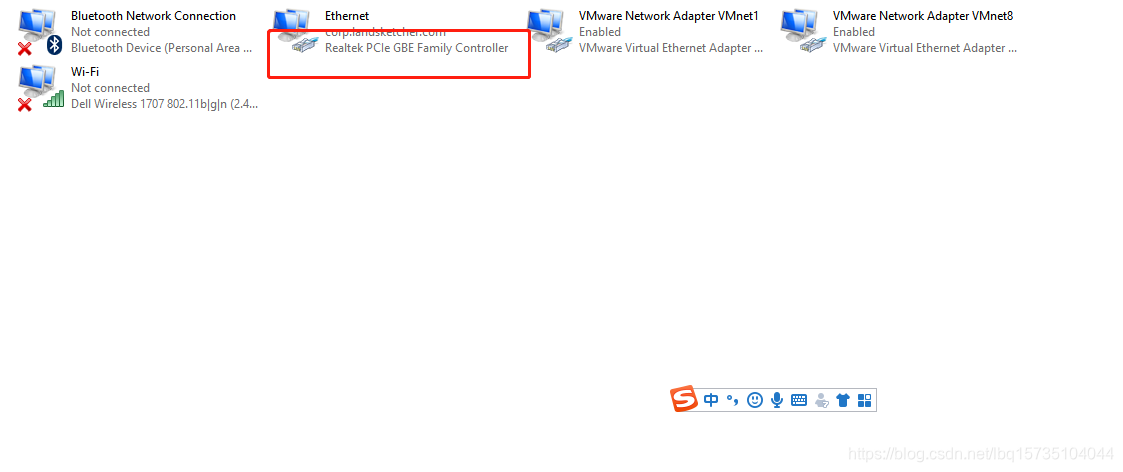

此处注意，无线网卡一定带有wireless字样，我的机器采用网线上网，而非连接无线，如图

在虚拟机网卡中，桥接到选项选择和红框一致的网卡，然后确定。

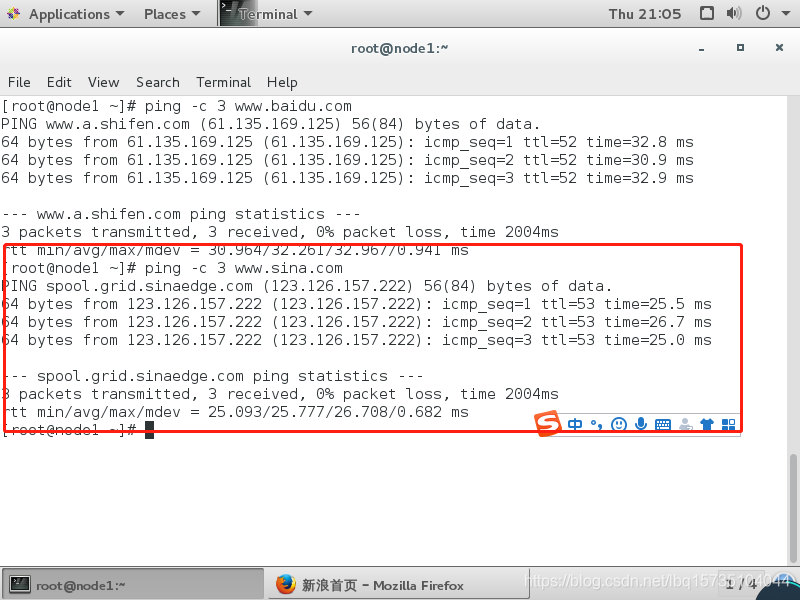

     7.验证

 执行命令，如下：

#ping -c 3 www.baidu.com

#ping -c 3 www.sina.com

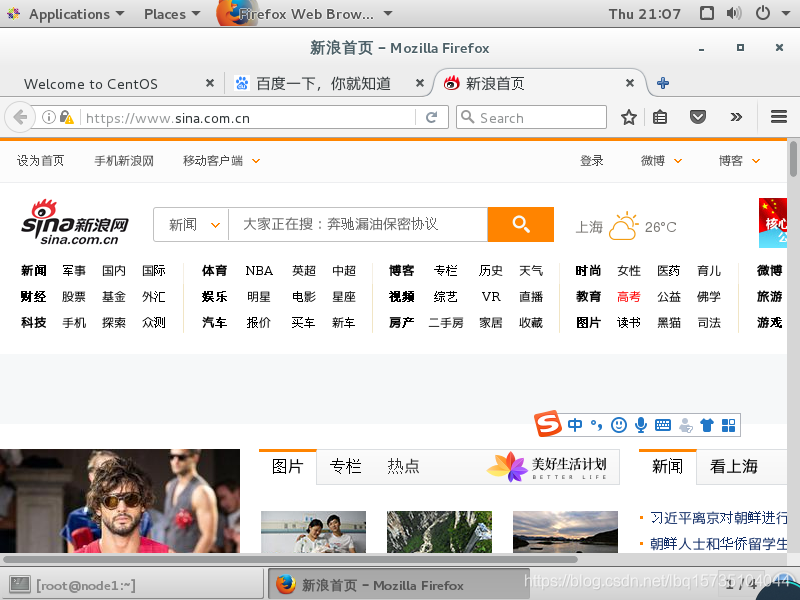

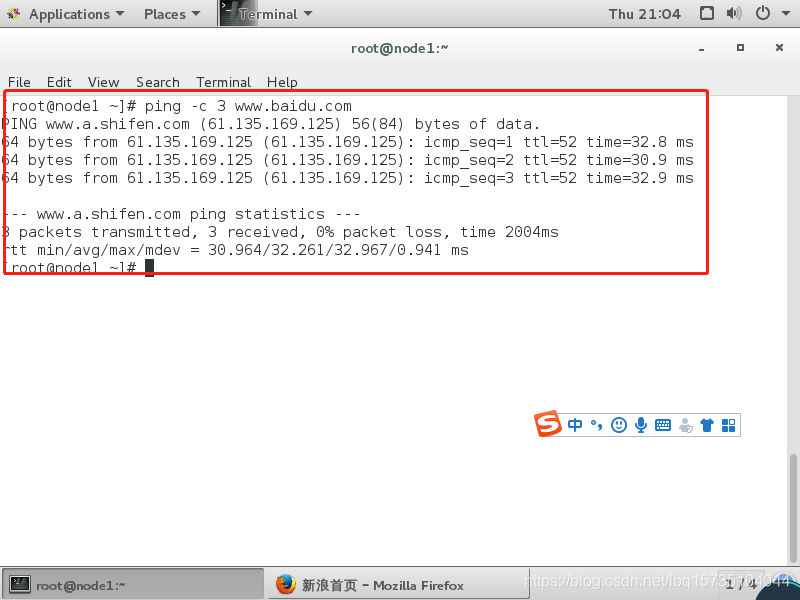

如果你的虚拟机带有图形界面，可以直接在浏览器中尝试访问百度，新浪等门户网站验证，如图：

     8.局域网其他机器验证

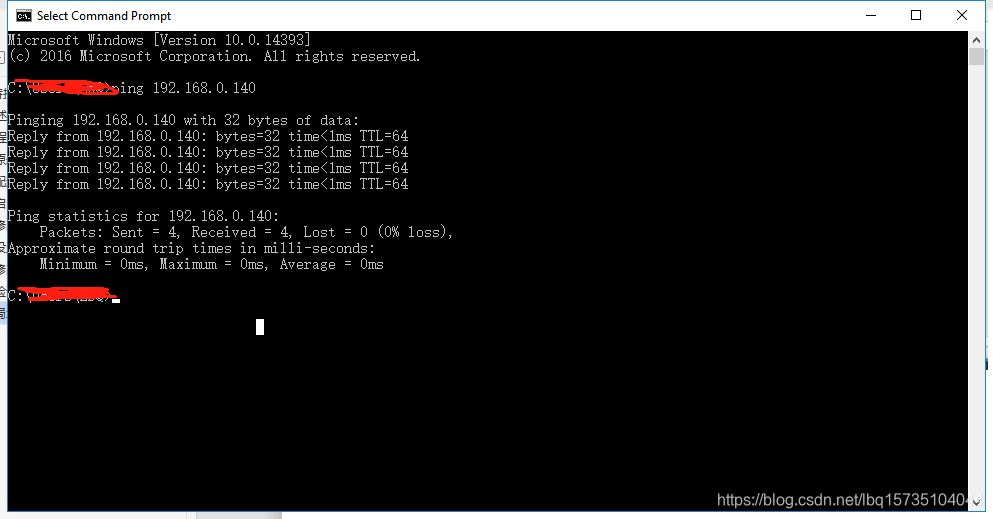

我在自己本地主机，服务器的验证，如图：

• 结果

到这步，我们已经完成了将虚拟机桥接并入局域网的目的。不管是工作还是学习，在涉及虚拟机使用时，首先推荐桥接模式，桥接模式可以和主机共享网络，也可以方便访问局域网内其他机器，在进行一些实验，测试等工作中非常方便。

本章操作主要应用到本人公司现有的集群，所以在涉及虚拟机数量较为庞大的时候，建议提前了解和规划好局域网内的IP，防止冲突。

• 虚拟机桥接并入局域网（二）

之前的操作均针对CentOS7桌面版本，但是实际上并非所有Linux系统都带有桌面，作为服务器的操作系统而言，安全稳定为首要考虑标准，所以很多服务器的Linux操作系统均采用纯文本界面，之后的示例均以centiOS6.9最小版本系统为例。

1. 按照之前步骤操作存在的问题

如果在纯文本Linux系统中配置桥接网络，按照如上操作步骤，您很可能会遇到如下问题：

即使可以和宿主机，局域网内其他机器相互ping，但是无法访问外网，如执行#ping -c 3 www.baidu.com,会显示：

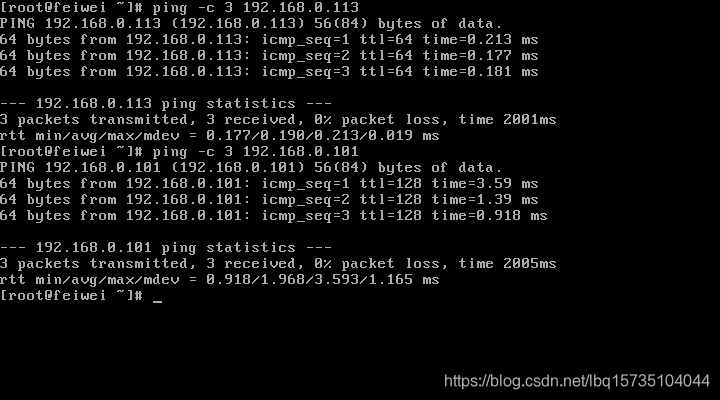

Ping 宿主机和其他机器可以通：

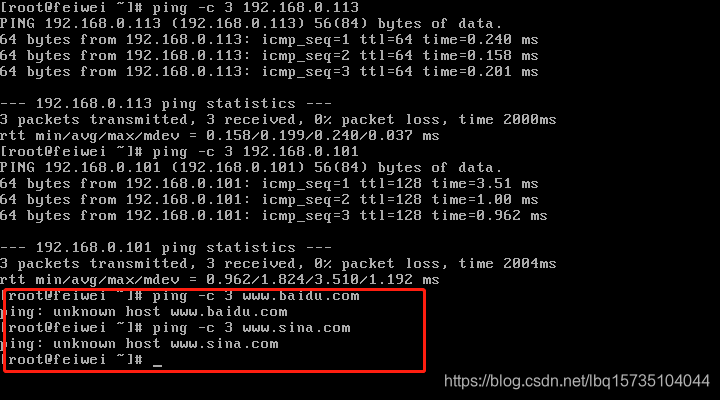

但是，去ping百度，新浪，却不通，如图：

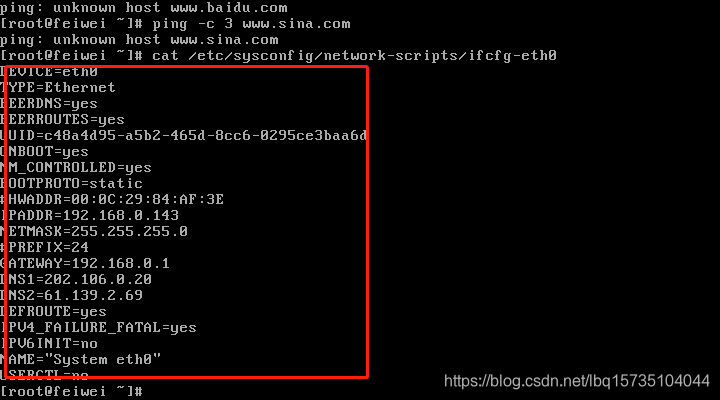

网卡配置如图：

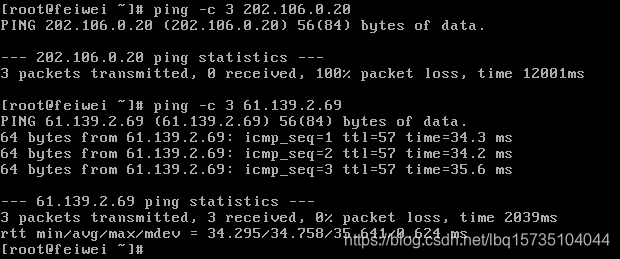

在依依排除后，发现是DNS配置问题，也就是说当前所配的DNS无法正常被解析工作，如：

   2.替换合适的DNS

我们可以先执行ping DNS，测试是否可以正常工作，如：ping -c 3 8.8.8.8,如图：

    3.写入网卡配置文件

 修改DNS1，替换为8.8.8.8，如图;

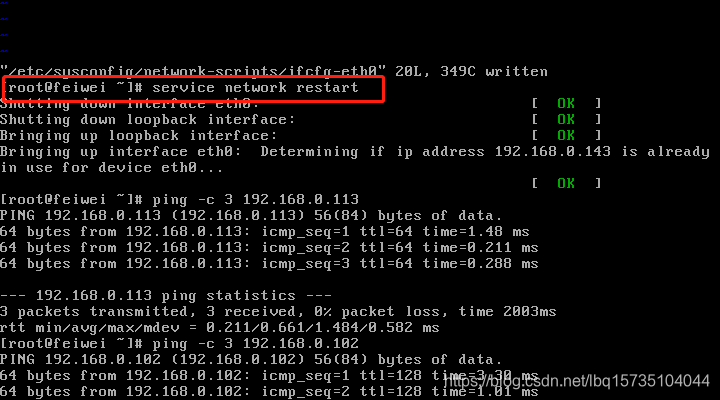

然后重启网络，执行ping命令，如图;

     4.重启系统后验证

 如图：

     5.模板

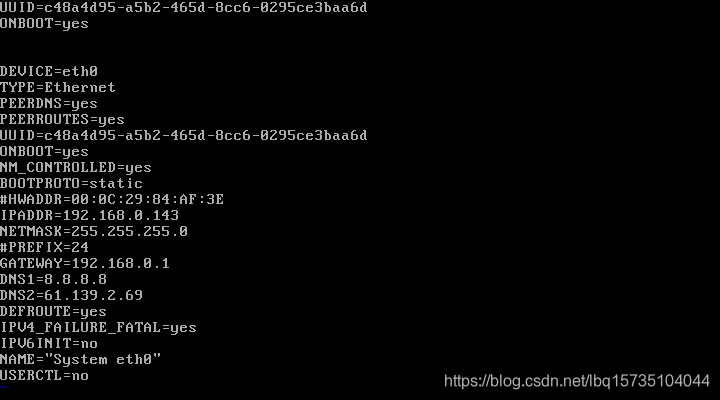

  网卡配置模板可参照如图;
