用Modelsim进行仿真（独热码状态机、SR锁存器延迟模型、位移除法器模型）

最新推荐文章于 2025-11-11 11:18:04 发布
原创 最新推荐文章于 2025-11-11 11:18:04 发布 · 722 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#程序人生

以独热码状态机为例

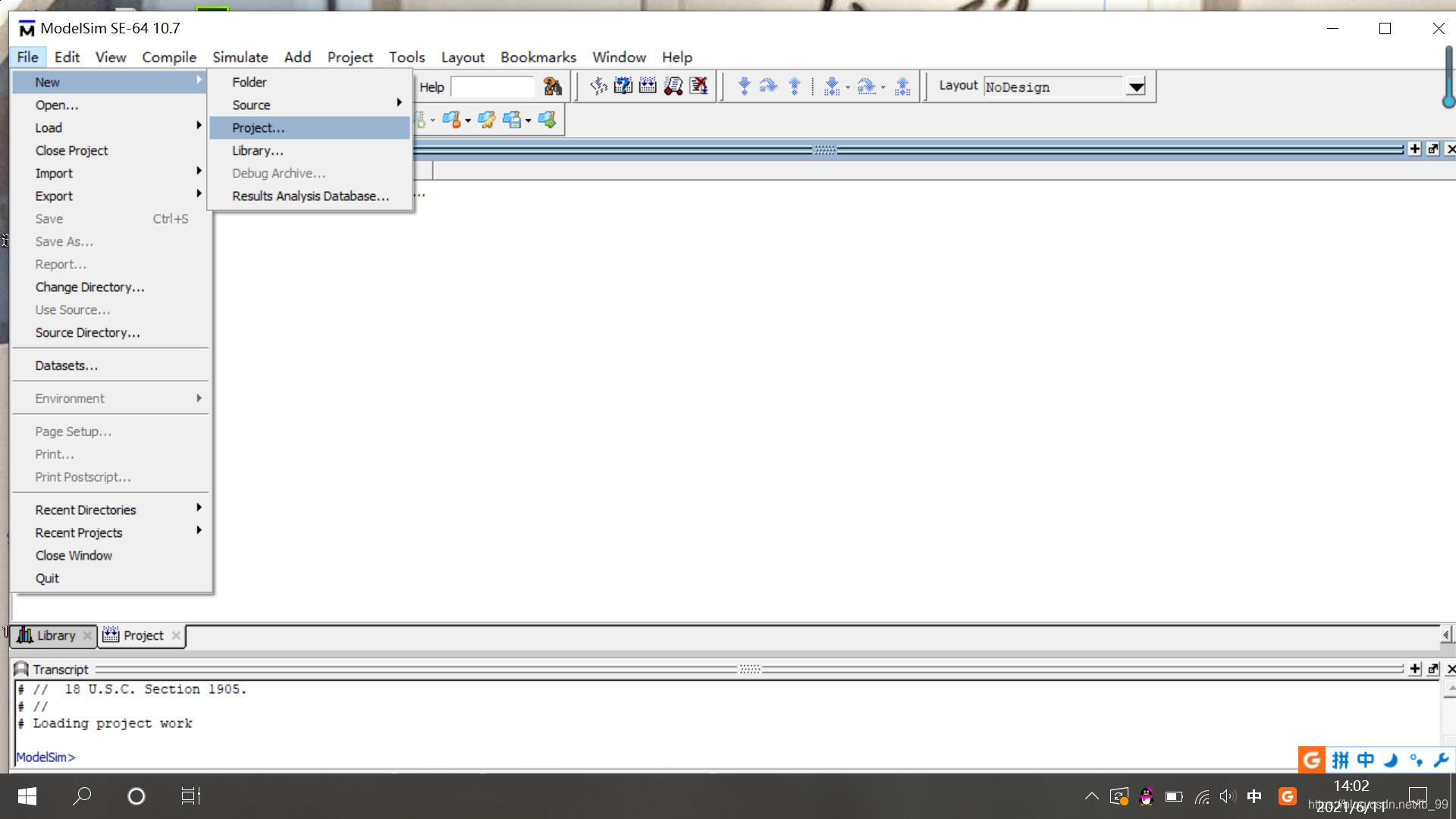

1.用Modelsim软件，点击文件，新建一个工程，如图在这里插入图片描述

2.重命名为work,点击OK，如图
在这里插入图片描述

3.点击新建一个文档，第一个，改变类型为VERILOG，点击OK
在这里插入图片描述

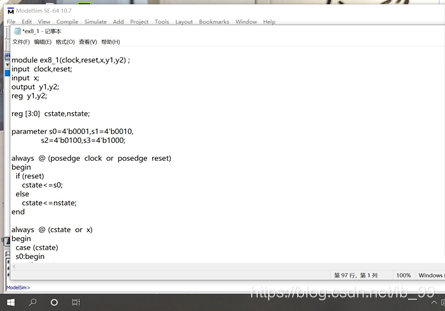

4.接着就开始输入代码，如图
在这里插入图片描述

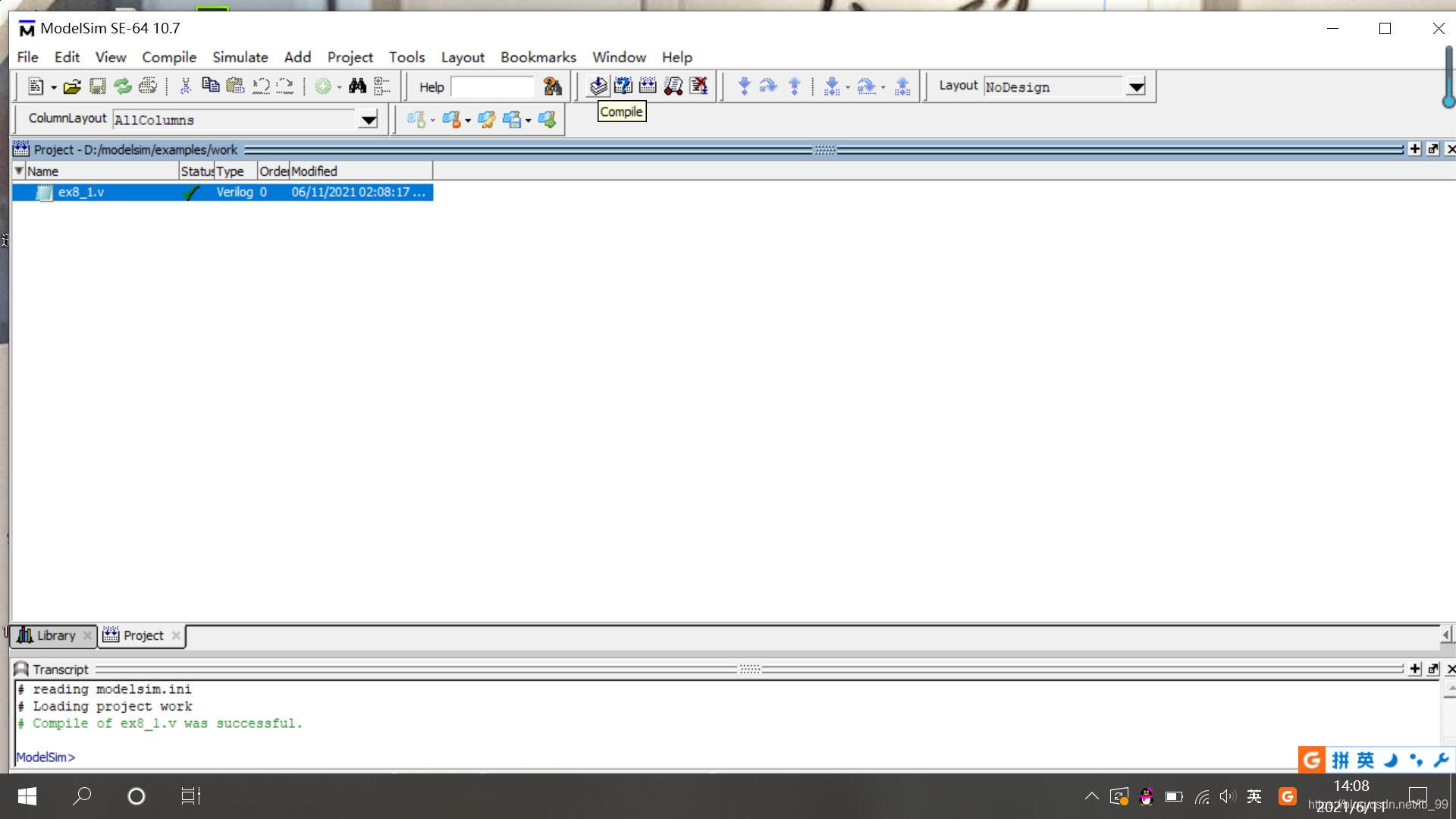

5.开始运行。运行成功后就会打勾，如图
在这里插入图片描述

6.开始进行编译，选择要编译的文件，如图
在这里插入图片描述

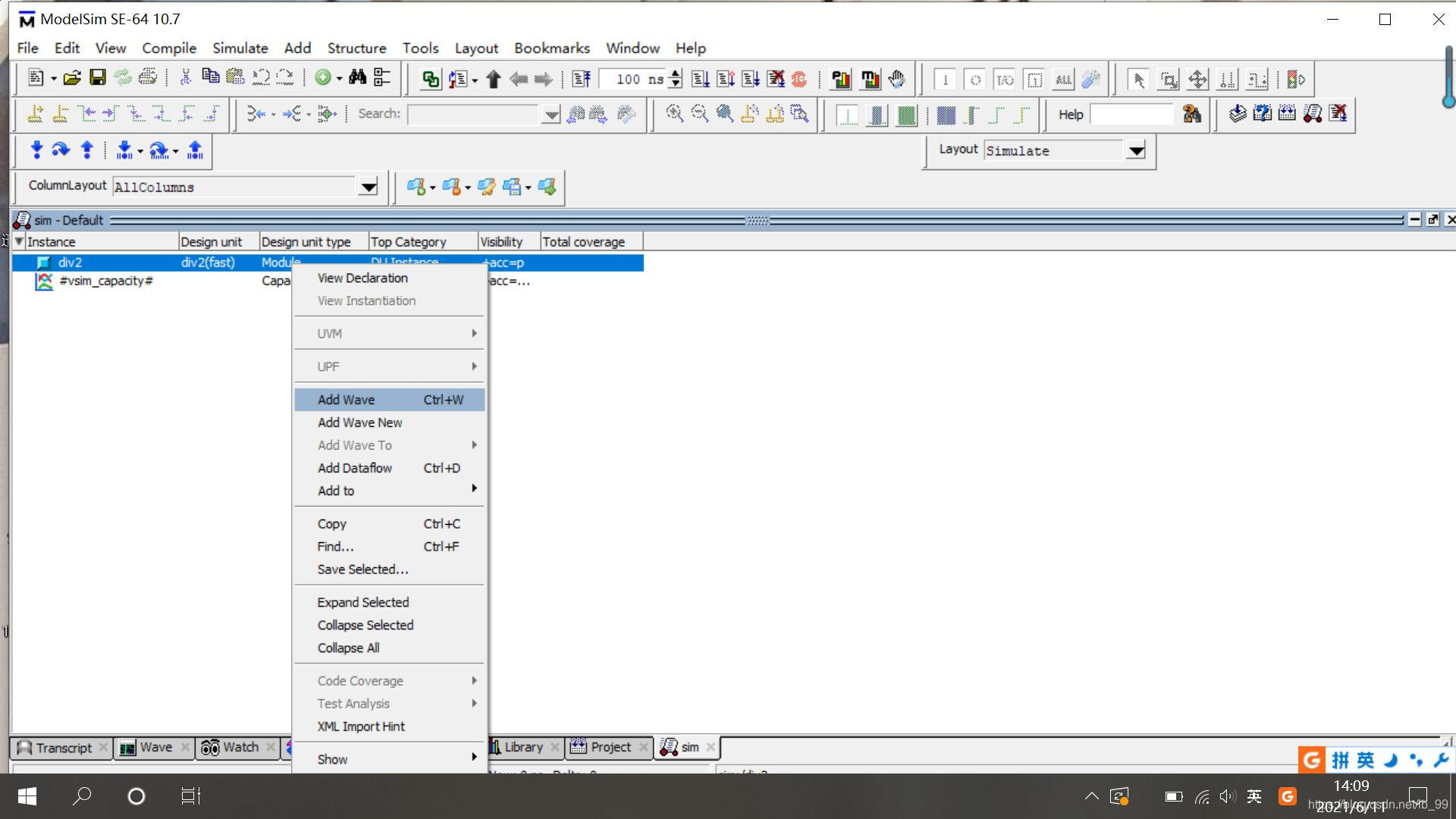

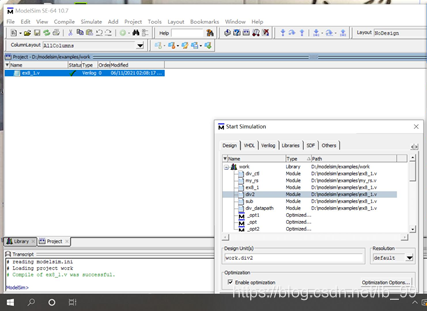

7.开始进行仿真，添加到Wave波形图中，如图
在这里插入图片描述
8.改变数值，就可以得到波形图
