4位加法器的门级建模

最新推荐文章于 2021-07-07 11:26:44 发布
原创 最新推荐文章于 2021-07-07 11:26:44 发布 · 474 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#程序人生

这篇博客介绍了如何在Quartus II环境下新建Verilog HDL项目，详细步骤包括新建工程、编写代码、保存文件、插入代码到工程以及与Modelsim联合运行。通过这个过程，开发者可以学习到如何在硬件描述语言中进行设计并验证代码，最终实现代码在Modelsim中的仿真运行。

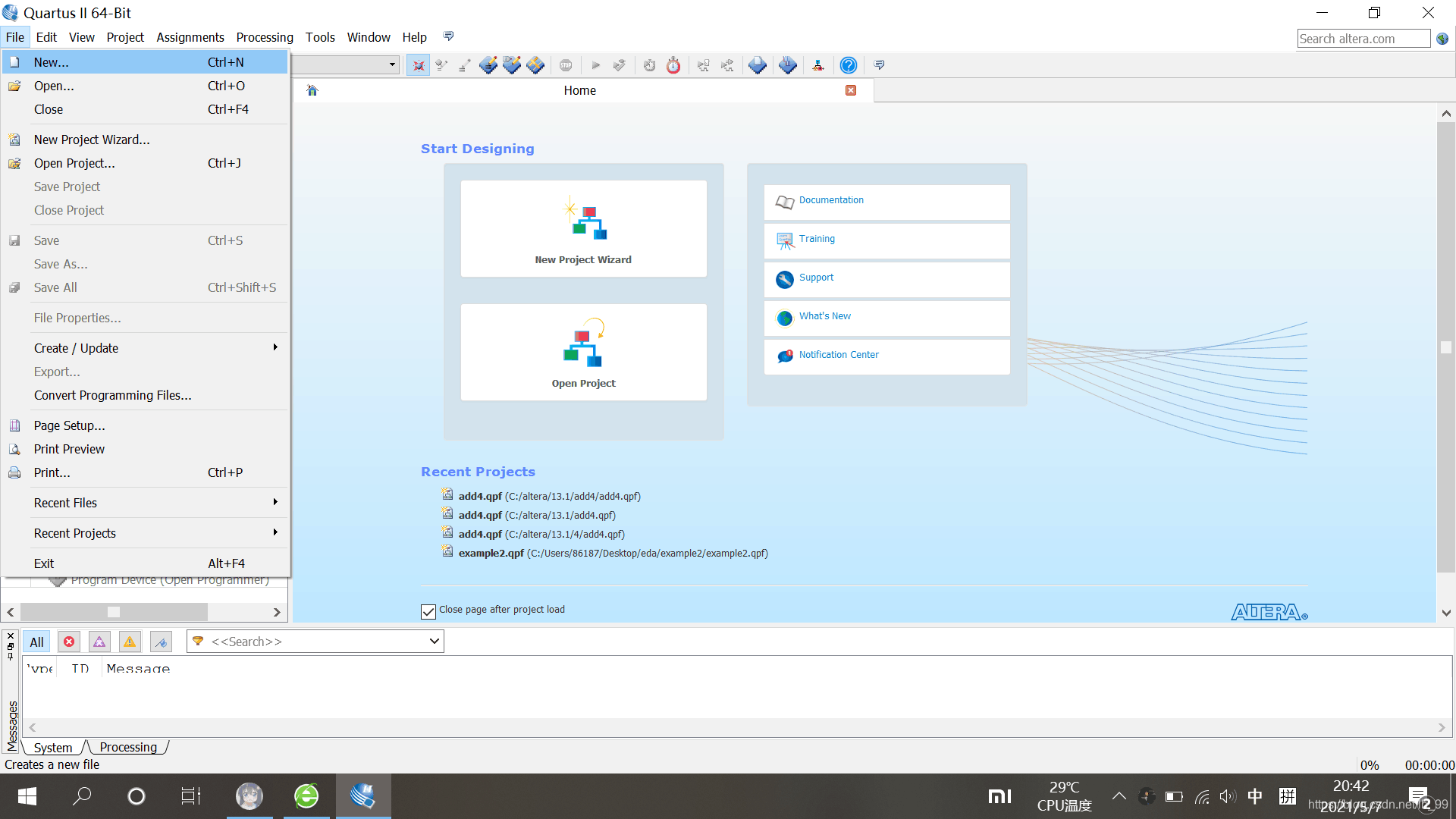

1.打开Quartus two，新建一个工程。如图
在这里插入图片描述

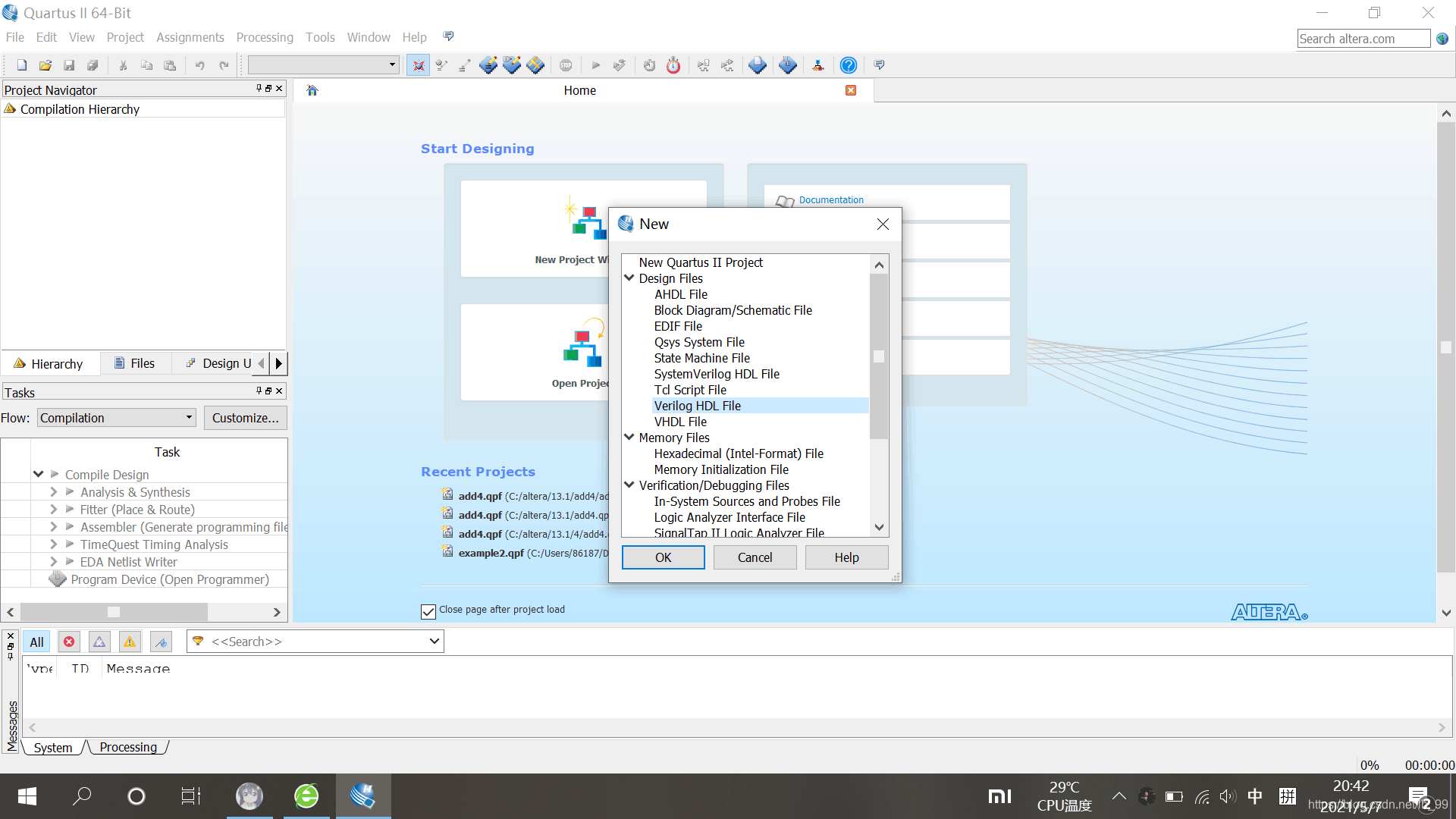

2.选择Verilog HDL File,点击确定。如图
在这里插入图片描述

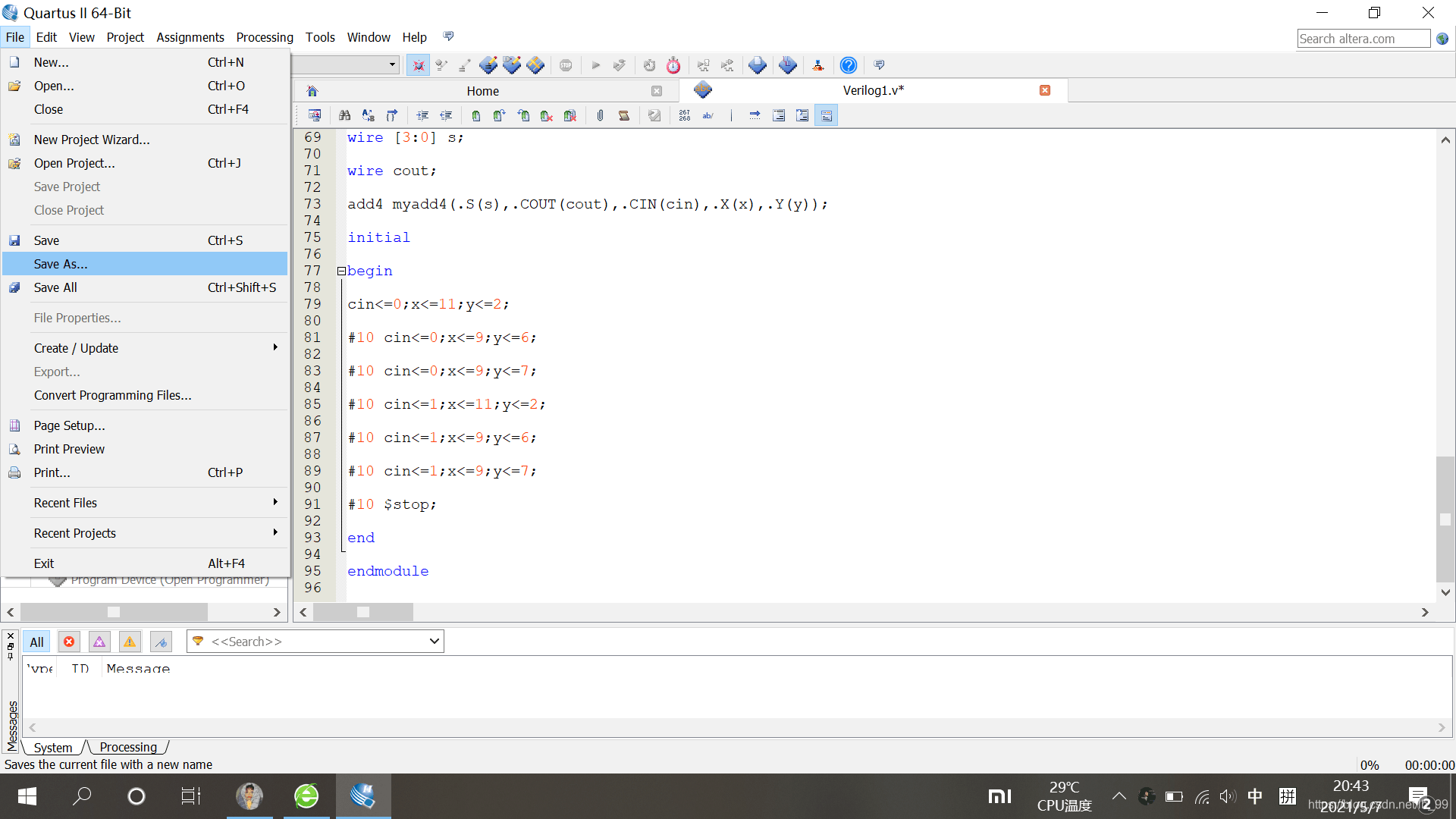

3.输入代码，将代码保存重命名。如图
在这里插入图片描述

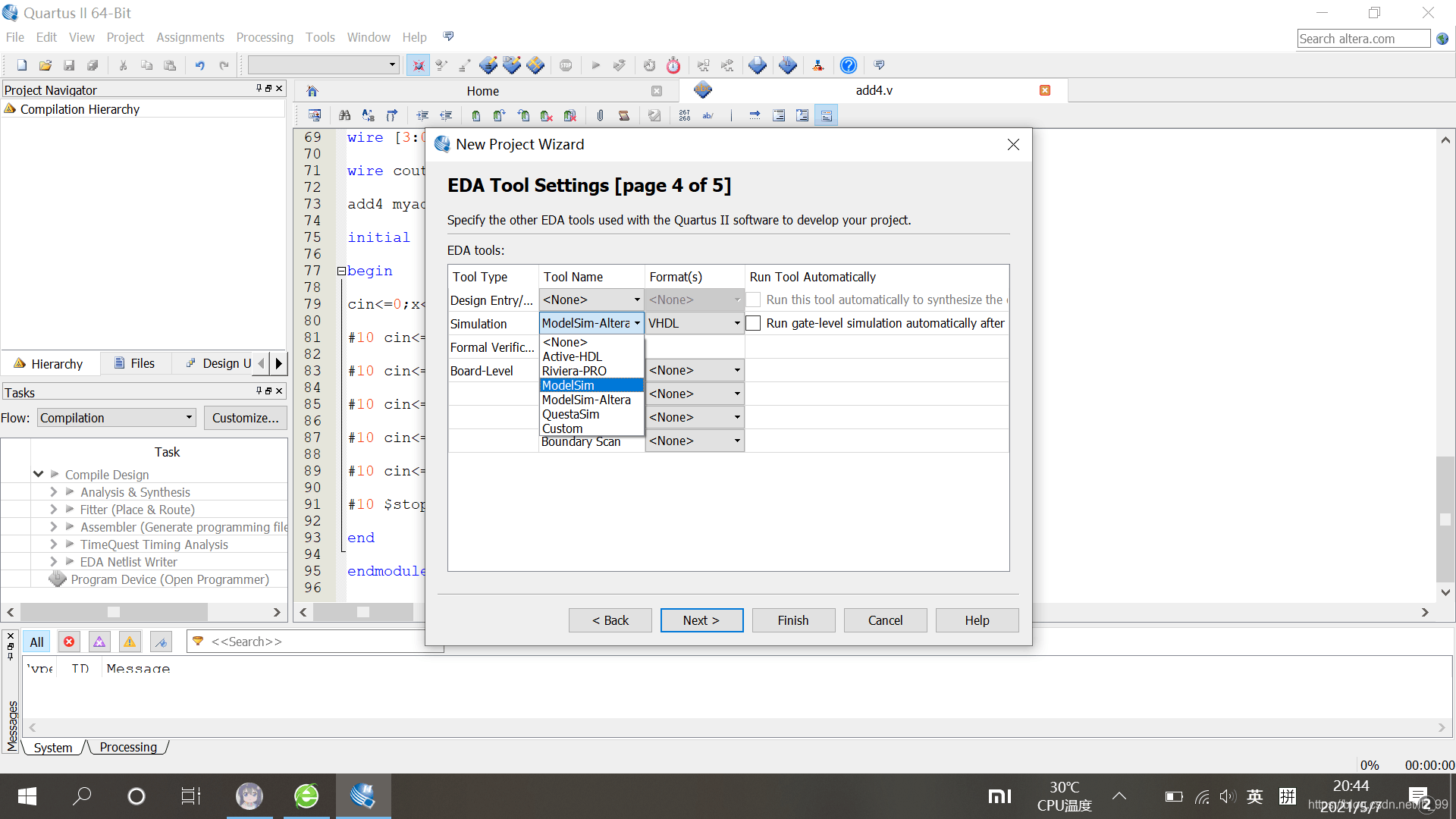

4.保存好之后，在工程中插入重命名的文件，并选择使用modelsim联合使用。如图
在这里插入图片描述

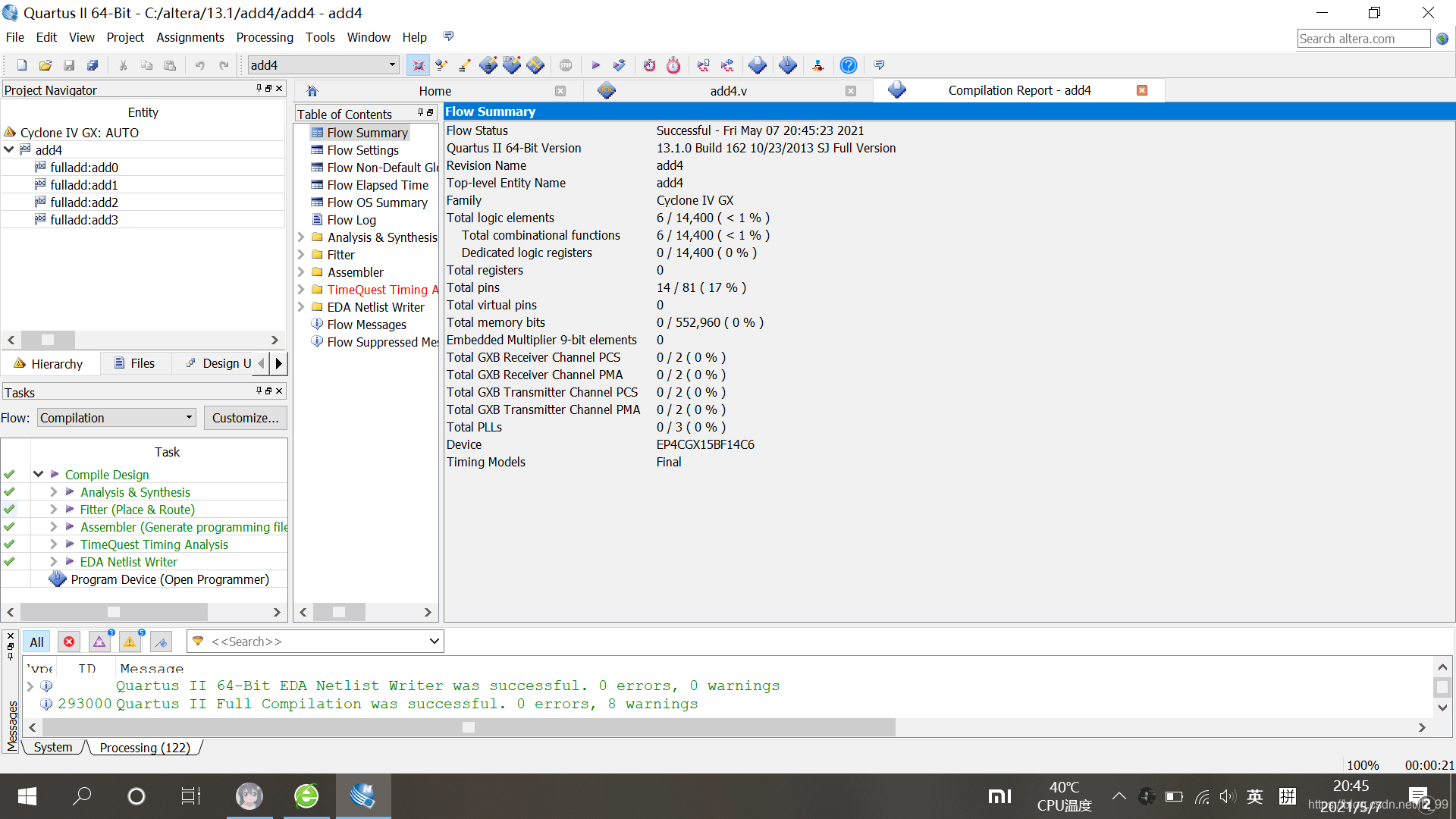

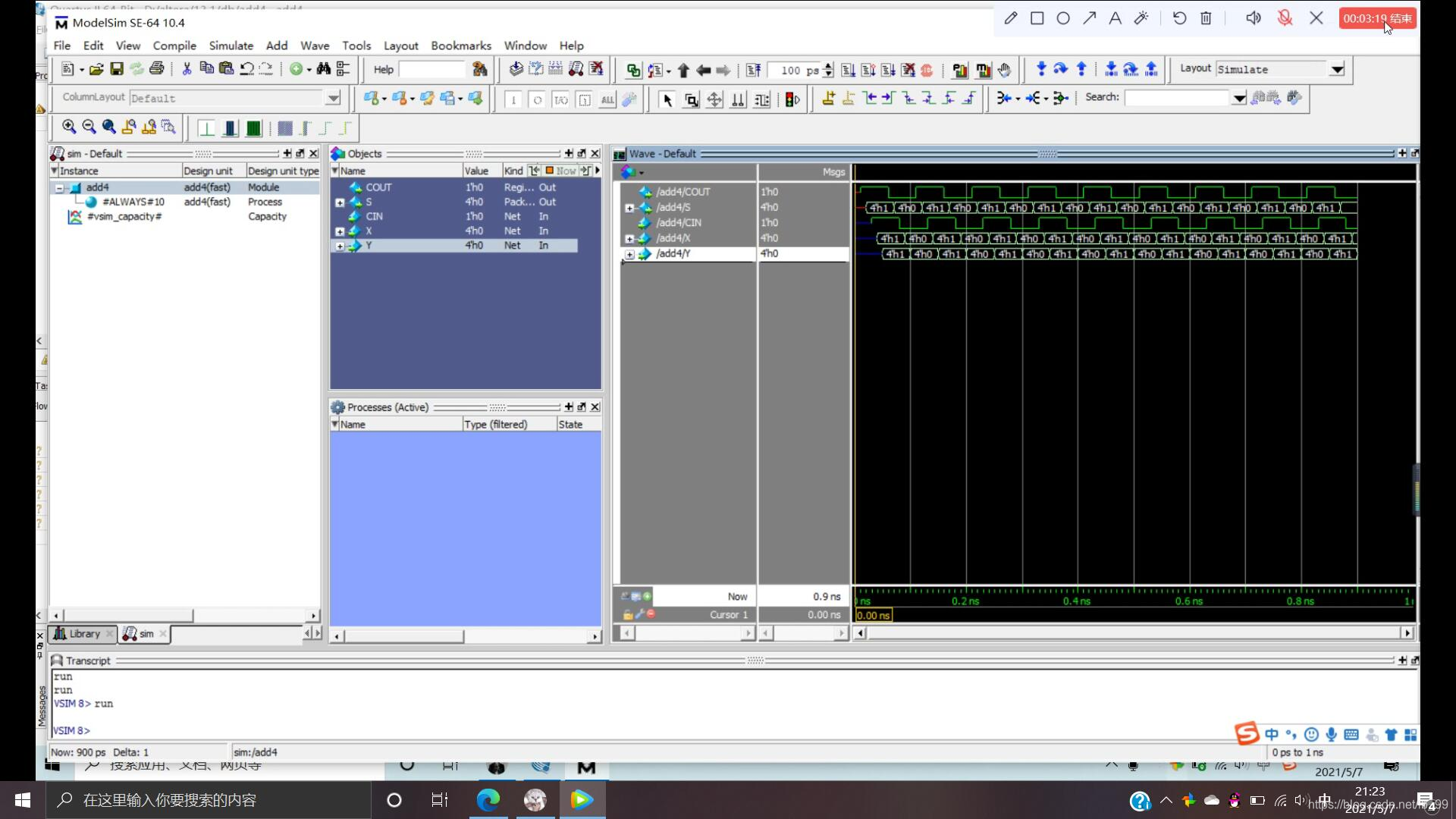

5.检查代码无误后，运行，并和modelsim 一起联合使用，系统自动跳转到modelsim界面，最后输入数值即可联合成功。如图
在这里插入图片描述
在这里插入图片描述
6.视频过程链接分享：https://v.qq.com/x/page/o32445x2fh0.html
