Flink分层架构

2.1 Flink结构与支持

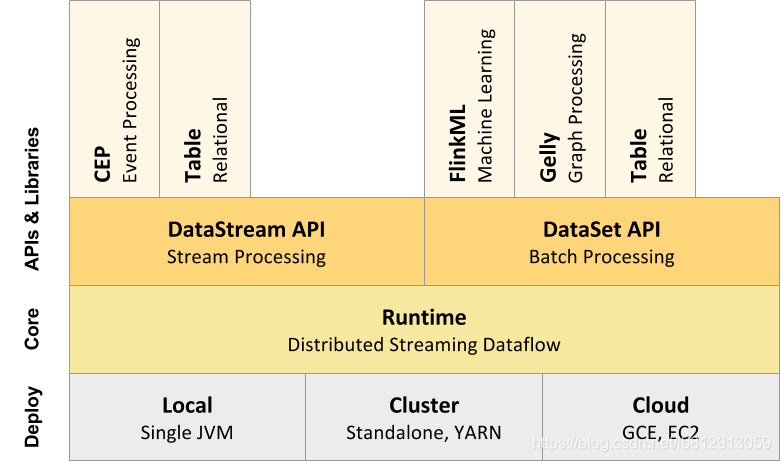

Flink是一个分层架构的系统，不同层的栈建立在其下层基础上，并且每一层所包含的组件都提供了特定的抽象，用来服务于上层组件。Flink分层的组件栈如下图所示（从下至上）：

1. 部署：Flink 支持本地运行、能在独立集群或者在被 YARN 或 Mesos 管理的集群上运行， 也能部署在云上。
2. 运行：Flink 的核心是分布式流式数据引擎，意味着数据以一次一个事件的形式被处理。
3. API：DataStream、DataSet、Table、SQL API。
4. 扩展库：Flink 还包括用于复杂事件处理，机器学习，图形处理和 Apache Storm 兼容性的专用代码库。

API支持	Libs支持	整合支持
DataStream	复杂事件处理（CEP）	Flink on YARN、Storm
DataSet	机器学习（FlinkML）	HDFS、Tachyon、S3、XtreemFS
Table	图分析处理（Gelly）	Kafka、RabbitMQ
Streaming	关系数据处理（Table）	HBase、ElasticSearch

2.2 Deployment调度层

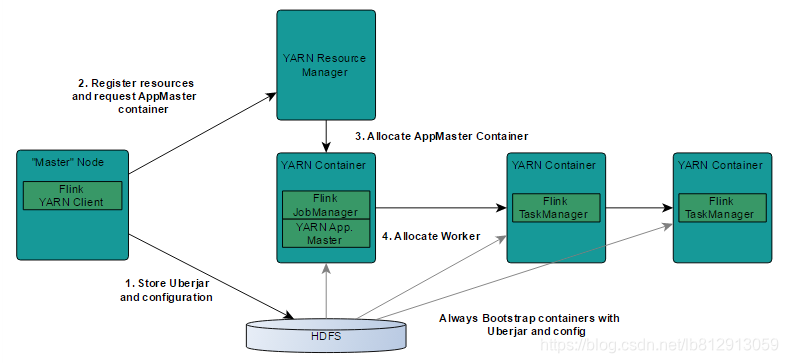

该层主要涉及了Flink的部署模式，Flink支持多种部署模式：本地、集群（Standalone/YARN）、云（GCE/EC2）。Standalone部署模式与Spark类似，Flink on YARN的部署模式如下图所示：
了解YARN的话，对上图的原理非常熟悉，实际Flink也实现了满足在YARN集群上运行的各个组件：Flink YARN Client负责与YARN RM通信协商资源请求，Flink JobManager和Flink TaskManager分别申请到Container去运行各自的进程。通过上图可以看到，YARN AM与Flink JobManager在同一个Container中，这样AM可以知道Flink JobManager的地址，从而AM可以申请Container去启动Flink TaskManager。待Flink成功运行在YARN集群上，Flink YARN Client就可以提交Flink Job到Flink JobManager，并进行后续的映射、调度和计算处理。

2.3 Runtime层

Runtime层提供了支持Flink计算的全部核心实现，比如支持分布式Stream处理、JobGraph到ExecutionGraph的映射、调度等等，为上层API层提供基础服务。

2.4 API层

API层主要实现了面向无界Stream的流处理和面向Batch的批处理API，其中面向流处理对应DataStream API，面向批处理对应DataSet API。

2.5 Libraries层

Libraries层也可以称为Flink应用框架层，根据API层的划分，在API层之上构建的满足特定应用的实现计算框架，也分别对应于面向流处理和面向批处理两类。

面向流处理支持：CEP（复杂事件处理）、基于SQL-like的操作（基于Table的关系操作）

面向批处理支持：FlinkML（机器学习库）、Gelly（图处理）

1. 运行时层以JobGraph形式接收程序。JobGraph即为一个一般化的并行数据流图（data flow），它拥有任意数量的Task来接收和产生data stream。
2. DataStream API和DataSet API都会使用单独编译的处理方式生成JobGraph。DataSet API使用optimizer优化器来决定针对程序的优化方法，而DataStream API则使用stream builder流生成器来完成该任务。
3. 在执行JobGraph时，Flink提供了多种候选部署方案（如local，remote，YARN等）。
4. Flink附随了一些产生DataSet或DataStream API程序的的类库和API：处理逻辑表查询的Table，机器学习的FlinkML，图像处理的Gelly，复杂事件处理的CEP。
