【设备树添加节点】

laughing_heart

已于 2023-11-24 07:59:06 修改

阅读量161

点赞数

文章标签： linux

于 2023-11-22 07:46:36 首次发布

本文链接：https://blog.youkuaiyun.com/laughing_heart/article/details/134544683

版权

文章讨论了在Linux系统中使用DTS(DeviceTreeSpecification)进行硬件映射，如MX6UL_PAD_SNVS_TAMPER1__GPIO5_IO01的配置，以及输入设备驱动结构input_dev和timer_list的细节。提到如何修改DTSI文件并解决驱动加载问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

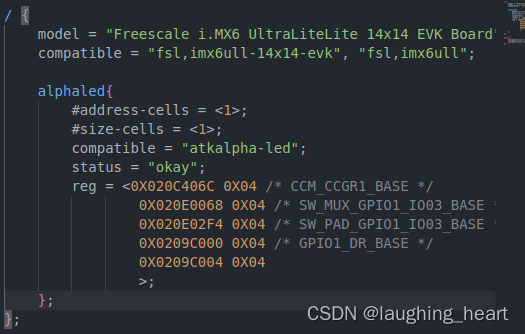

在这里插入图片描述
节点结束位置都需要加分号

of_iomap 完成映射
of_property_read_u32_array
of_property_read_string
of_fine_node_by_path

find ./arch/arm/boot/dts/ -type f -name “imx6ul” | grep “.dts$” | xargs grep -nr “&iomuxc”
淦，指导书少个i，日。

修改dtsi文件。

pinctrl_beep: beepgrp{
	fsl,pins = <
		MX6UL_PAD_SNVS_TAMPER1__GPIO5_IO01 	0x10B0  IO 的上/下拉、驱动能力和速度
	>;
};

misc设备没有在 /sys/class/ 中看到，不过不影响驱动加载， /dev/中有

INPUT子系统
数据结构：
struct input_dev{
unsigned long evbit[BITS_TO_LONGS(EV_CNT)];
unsigned long keybit[BITS_TO_LONGS(KEY_CNT)];
unsigned long relbit[BITS_TO_LONGS(REL_CNT)];
}

struct input_event {
#if (__BITS_PER_LONG != 32 || !defined(__USE_TIME_BITS64)) && !defined(KERNEL)
struct timeval time;
#define input_event_sec time.tv_sec
#define input_event_usec time.tv_usec
#else
__kernel_ulong_t __sec;
#if defined(sparc) && defined(arch64)
unsigned int __usec;
unsigned int __pad;
#else
__kernel_ulong_t __usec;
#endif
#define input_event_sec __sec
#define input_event_usec __usec
#endif
__u16 type;
__u16 code;
__s32 value;
};
time.tv_sec \time.tv_usec、type、 code、 value 位数

make 2>stderr.log 2>连在一起的，一个标识符

-f 判断是否为文件， -n判断是否为空字符

时间控制
input_dev.timer 结构就是 include/linux/timer.h 中的timer_list
struct timer_list {
/*
* All fields that change during normal runtime grouped to the
* same cacheline
*/
struct hlist_node entry;
unsigned long expires;
void (*function)(struct timer_list *);
u32 flags;

#ifdef CONFIG_LOCKDEP
struct lockdep_map lockdep_map;
#endif
};

高版本没有data问题需要解决 https://blog.youkuaiyun.com/shiniji_hh1126/article/details/6149367
