UML类图关系

最近在画类图：

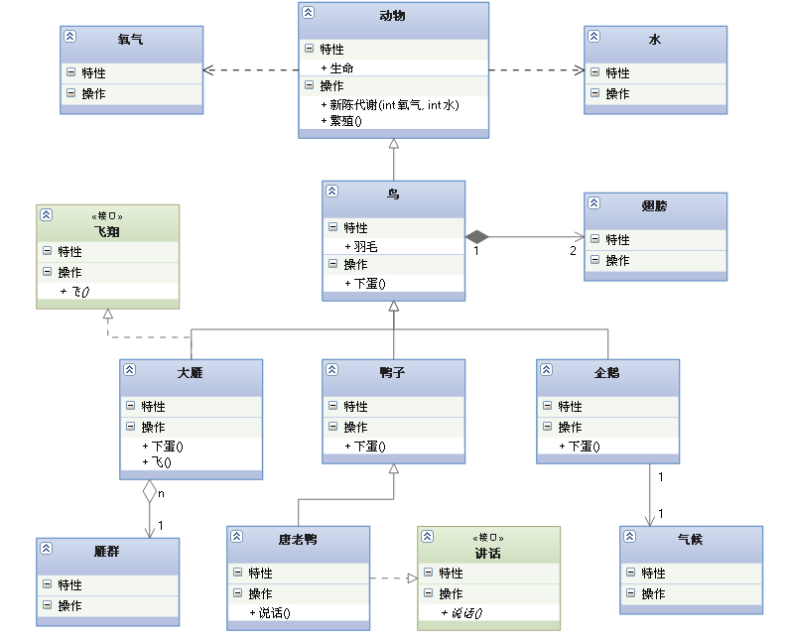

1、泛化Generalization ：一个类继承另一个类

    表示：直线三角箭头

2、实现 Realization ：一个类实现另一个类的接口
    表示：虚线三角箭头

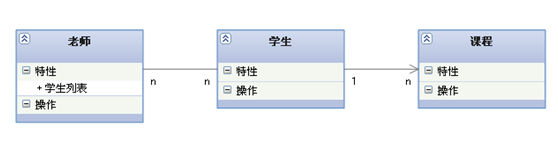

3、关联 Association ： 一个类的成员变量是另一个类
    表示：直线或直线箭头

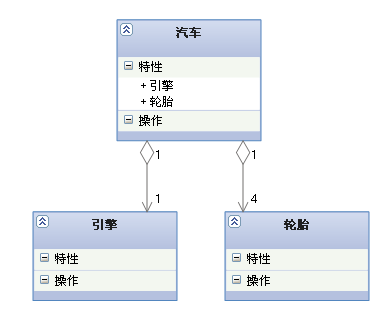

4、聚合 Aggregation ： 一个类A的成员变量是另一个类B，A与B是整体与部分的关系，并且A、B均可以独立存在。

    表示：空心直线箭头

5、组合 Composition ： 一个类A的成员变量是另一个类B，A与B是整体与部分的关系，但是B不能独立存在，只能依赖A。
    表示：实心直线箭头

6、依赖 Dependency：一个类的局部变量或者方法参数为另一个类
    表示：虚线箭头






引用：
http://www.open-open.com/lib/view/open1328059700311.html ;

starUML
画类图可以添加判断逻辑，在属性栏选择，暂时不能设置置顶层/底层，横向错位开显示。
