好了，我们就回到0x100000处开始执行解压缩之后的kernel了。但是问题是现在在0x100000处的代码在kernel tree的哪个源代码里面呢？我们就有必要来看看kernel是怎么编译的，压缩的代码到底是什么？

大家可以看一下http://david05software.javaeye.com/blog/775070。里面提到压缩的代码实际来源是vmlinux文件，这个文件是在编译后源码根目录下，不是/arch/x86/boot/compressed下的那个vmlinux文件。可以用objdump来反编译vmlinux看以下得到以下结果：

1. c0100000 <_text>:
2. c0100000: f6 86 11 02 00 00 40 testb $0x40,0x211(%esi)
3. c0100007: 75 14 jne c010001d <_text+0x1d>
4. c0100009: 0f 01 15 16 60 7d 00 lgdtl 0x7d6016
5. c0100010: b8 18 00 00 00 mov $0x18,%eax
6. c0100015: 8e d8 mov %eax,%ds
7. c0100017: 8e c0 mov %eax,%es
8. c0100019: 8e e0 mov %eax,%fs
9. c010001b: 8e e8 mov %eax,%gs
10. c010001d: fc cld
11. c010001e: 31 c0 xor %eax,%eax
12. c0100020: bf 00 60 8d 00 mov $0x8d6000,%edi
13. c0100025: b9 04 cb 9a 00 mov $0x9acb04,%ecx
14. c010002a: 29 f9 sub %edi,%ecx

再看arch/x86/kernel/header_32.S的entry，是不是完全一样?

1. ENTRY(startup_32)
2. /* test KEEP_SEGMENTS flag to see if the bootloader is asking
3. us to not reload segments */
4. testb $(1<<6), BP_loadflags(%esi)
5. jnz 2f
7. /*
8. * Set segments to known values.
9. */
10. lgdt pa(boot_gdt_descr)
11. movl $(__BOOT_DS),%eax
12. movl %eax,%ds
13. movl %eax,%es
14. movl %eax,%fs
15. movl %eax,%gs
16. 2:
18. /*
19. * Clear BSS first so that there are no surprises...
20. */
21. cld
22. xorl %eax,%eax
23. movl $pa(__bss_start),%edi
24. movl $pa(__bss_stop),%ecx
25. subl %edi,%ecx

好了，其他的也就不多讲了，回过头来看代码。更加详细关于解压和代码定位可以参见http://www.embedu.org/Column/Column13.htm。

好了，我们回到header_32.S。这可不是我们先前说过的那个boot/compressed里面的header_32.S。我们现在知道那个header_32.S的工作就是将kernel解压并重新定位到0x100000的位置。现在我们所说的header_32.S是在arch/x86/kernel/下面的。它是真正的kernel的入口。

现在就进入代码：

1. ENTRY(startup_32)
2. /* test KEEP_SEGMENTS flag to see if the bootloader is asking
3. us to not reload segments */
4. testb $(1<<6), BP_loadflags(%esi)
5. jnz 2f
7. /*
8. * Set segments to known values.
9. */
10. lgdt pa(boot_gdt_descr)
11. movl $(__BOOT_DS),%eax
12. movl %eax,%ds
13. movl %eax,%es
14. movl %eax,%fs
15. movl %eax,%gs

上面的代码是设置段寄存器为__BOOT_DS。我们在前面说过__BOOT_DS是指向数据段的选择字，保存在gdt中。它所指向的是0-4G的空间。这里有一个问题就是pa(boot_gdt_descr)是什么？我们就要看以下pa是什么

1. /* Physical address */
2. #define pa(X) ((X) - __PAGE_OFFSET)

pa是一个宏，它的作用是将x减去__PAGE_OFFSET从一个虚拟地址转化成为实际地址。__PAGE_OFFSET在arch/x86/include/asm/page_32.h里面定义

1. #define __PAGE_OFFSET _AC(CONFIG_PAGE_OFFSET, UL)

而CONFIG_PAGE_OFFSET是从哪里来的呢？这是在使用编译kernel时候生成的include/config/auto.conf里面定义的。这个值在我的编译下是0xC0000000。

那么为什么需要做这样的转换呢？这是因为在实际kernel的运行时，它运行在以0xC0000000起始的虚拟内存中。按照linux内存的分配状况，0-3G的内存是由应用程序所使用而3-4G的空间是由kernel使用。这也是为什么我们用objdump来反编译vmlinux的时候看到的地址是以c0100000为开始。而kernel实际存在的物理内存空间是0x100000，所以当kernel的内存管理模块还没有建立的时候，就需要在代码中进行相应的地址转换把编译的0xC0100000转换成为0x100000。这也就是使用pa的原因。

1. 2:
3. /*
4. * Clear BSS first so that there are no surprises...
5. */
6. cld
7. xorl %eax,%eax
8. movl $pa(__bss_start),%edi
9. movl $pa(__bss_stop),%ecx
10. subl %edi,%ecx
11. shrl $2,%ecx
12. rep ; stosl
13. /*
14. * Copy bootup parameters out of the way.
15. * Note: %esi still has the pointer to the real-mode data.
16. * With the kexec as boot loader, parameter segment might be loaded beyond
17. * kernel image and might not even be addressable by early boot page tables.
18. * (kexec on panic case). Hence copy out the parameters before initializing
19. * page tables.
20. */
21. movl $pa(boot_params),%edi
22. movl $(PARAM_SIZE/4),%ecx
23. cld
24. rep
25. movsl
26. movl pa(boot_params) + NEW_CL_POINTER,%esi
27. andl %esi,%esi
28. jz 1f # No comand line
29. movl $pa(boot_command_line),%edi
30. movl $(COMMAND_LINE_SIZE/4),%ecx
31. rep
32. movsl
33. 1:

接下来的代码就是初始化bss段，为未初始坏的全局和静态变量做准备。并且保存boot_params。

下面的这一段和kernel的配置相关，如果没有需要配置支持Open Laptop per Child，则不需要这段代码：

1. #ifdef CONFIG_OLPC_OPENFIRMWARE
2. /* save OFW's pgdir table for later use when calling into OFW */
3. movl %cr3, %eax
4. movl %eax, pa(olpc_ofw_pgd)
5. #endif

而下面的代码是关于hyperV的设置。和VT有关。

1. #ifdef CONFIG_PARAVIRT
2. /* This is can only trip for a broken bootloader... */
3. cmpw $0x207, pa(boot_params BP_version) //如果Boot Protocal的版本小于2.07,则并不支持VT。
4. jb default_entry
5. /* Paravirt-compatible boot parameters. Look to see what architecture
6. we're booting under. */
7. /*
8. 0x00000000 The default x86/PC environment
9. 0x00000001 lguest
10. 0x00000002 Xen
11. 0x00000003 Moorestown MID
12. */
13. movl pa(boot_params + BP_hardware_subarch), %eax
14. cmpl $num_subarch_entries, %eax
15. jae bad_subarch
16. //相对应不同的启动VT方式跳转到不同的入口。
17. movl pa(subarch_entries)(,%eax,4), %eax
18. subl $__PAGE_OFFSET, %eax
19. jmp *%eax
20. bad_subarch:
21. WEAK(lguest_entry)
22. WEAK(xen_entry)
23. /* Unknown implementation; there's really
24. nothing we can do at this point. */
25. ud2a
26. __INITDATA
27. subarch_entries:
28. .long default_entry /* normal x86/PC */
29. .long lguest_entry /* lguest hypervisor */
30. .long xen_entry /* Xen hypervisor */
31. .long default_entry /* Moorestown MID */
32. num_subarch_entries = (. - subarch_entries) / 4
33. .previous
34. #endif /* CONFIG_PARAVIRT */

这里，我们只看正常 x86 PC 的启动 default_entry ，不去涉及 xen 和 lguest.所以以下就让我们看x86的default_entry

这里有首先了解一下PAE。

CONFIG_X86_PAE是一个开关用来设定是否启用Intel Pentium PAE（Physical Address Extension）, x86系统从Pentium Pro开始实际的地址总线从32根增加到36根，所以操作系统可以使用的地址空间理论上增加到了64G。开启了PAE就能使kernel使用大于4G的空间了。在使用PAE的情况下，最初的内存页面设置使用PMD(Page Middle Directory)

 default_entry 的代码如下。这段代码很重要，它完成了Linux页表的初始化。

1. default_entry:
2. #ifdef CONFIG_X86_PAE
4. /*
5. * In PAE mode initial_page_table is statically defined to contain
6. * enough entries to cover the VMSPLIT option (that is the top 1, 2 or 3
7. * entries). The identity mapping is handled by pointing two PGD entries
8. * to the first kernel PMD.
9. *
10. * Note the upper half of each PMD or PTE are always zero at this stage.
11. */
13. #define KPMDS (((-__PAGE_OFFSET) >> 30) & 3) /* Number of kernel PMDs */
14. //PAGE_OFFSET=0xC0000000, 所以KPMDS=3.所以现在我们只有三个PMD
15. xorl %ebx,%ebx /* %ebx is kept at zero */
17. //__brk_base的定义在arch/x86/kernel里。定义了64K的空间给brk段。下面代码的作用是在__brk_base段开始建立PMD表
18. movl $pa(__brk_base), %edi
19. movl $pa(initial_pg_pmd), %edx
20. movl $PTE_IDENT_ATTR, %eax
21. 10:
22. //将edi指向内存单元的地址加上PDE_IDENT_ATTR存放到initial_pg_pmd中。由于edi实际指向__brk_base，所以initial_pg_pmd里的实际内容是__brk_base+PDE_IDENT_ATTR。由于__brk_base是低12位为0并且0x86中一个页面是4K所以指向PMD头部的指针其低12位必然永远是0，所以可以将PDE_IDENT_ATTR作为PMD的附加信息加在指向PMD的指针上。要访问PMD的时候则需要对于这个指针进行处理，将低12位进行清零。
23. leal PDE_IDENT_ATTR(%edi),%ecx /* Create PMD entry */
24. movl %ecx,(%edx) /* Store PMD entry */
25. /* Upper half already zero */
26. addl $8,%edx
27. movl $512,%ecx
28. 11:
29.  //stosl将eax放置到es:di指向的地址，即PMD中去。这里eax = n*0x1000+PDE_IDENT_ATTR。每一个PMD的页面项是64位长，所以需要使用2次stosl.而一个PMD的4K大小页表可以包含512个4K页面也就是2M的实际地址空间。
30. stosl
31. xchgl %eax,%ebx
32. stosl
33. xchgl %eax,%ebx
34. addl $0x1000,%eax
35. loop 11b
37. /*
38. * End condition: we must map up to the end + MAPPING_BEYOND_END.
39. * 初始化的页面将只覆盖0到vmlinux所只用的空间加上MAPPING_BEYOND_END
40. */
41. movl $pa(_end) + MAPPING_BEYOND_END + PTE_IDENT_ATTR, %ebp
42. cmpl %ebp,%eax
43. jb 10b
44. 1:
45. addl $__PAGE_OFFSET, %edi
46. movl %edi, pa(_brk_end) //将最后一个页面项+4的虚拟地址保存在_brk_end
47. shrl $12, %eax
48. movl %eax, pa(max_pfn_mapped) //max_pfn_mapped里面就是最终的初始化页面的个数
50. /* Do early initialization of the fixmap area */
51. movl $pa(initial_pg_fixmap)+PDE_IDENT_ATTR,%eax
52. movl %eax,pa(initial_pg_pmd+0x1000*KPMDS-8)
53.

54. #else /* Not PAE */  //如果没有PAE则编译以下代码段，具体的方法和有PAE类似，但是这时没有PMD表，而是PT表，而且每一个表项是32位
56. page_pde_offset = (__PAGE_OFFSET >> 20);
58. movl $pa(__brk_base), %edi
59. movl $pa(initial_page_table), %edx
60. movl $PTE_IDENT_ATTR, %eax
61. 10:
62. leal PDE_IDENT_ATTR(%edi),%ecx /* Create PDE entry */
63. movl %ecx,(%edx) /* Store identity PDE entry */
64. movl %ecx,page_pde_offset(%edx) /* Store kernel PDE entry */
65. addl $4,%edx
66. movl $1024, %ecx
67. 11:
68. stosl
69. addl $0x1000,%eax
70. loop 11b
71. /*
72. * End condition: we must map up to the end + MAPPING_BEYOND_END.
73. */
74. movl $pa(_end) + MAPPING_BEYOND_END + PTE_IDENT_ATTR, %ebp
75. cmpl %ebp,%eax
76. jb 10b
77. addl $__PAGE_OFFSET, %edi
78. movl %edi, pa(_brk_end)
79. shrl $12, %eax
80. movl %eax, pa(max_pfn_mapped)
82. /* Do early initialization of the fixmap area */
83. movl $pa(initial_pg_fixmap)+PDE_IDENT_ATTR,%eax
84. movl %eax,pa(initial_page_table+0xffc)
85. #endif
86. jmp 3f

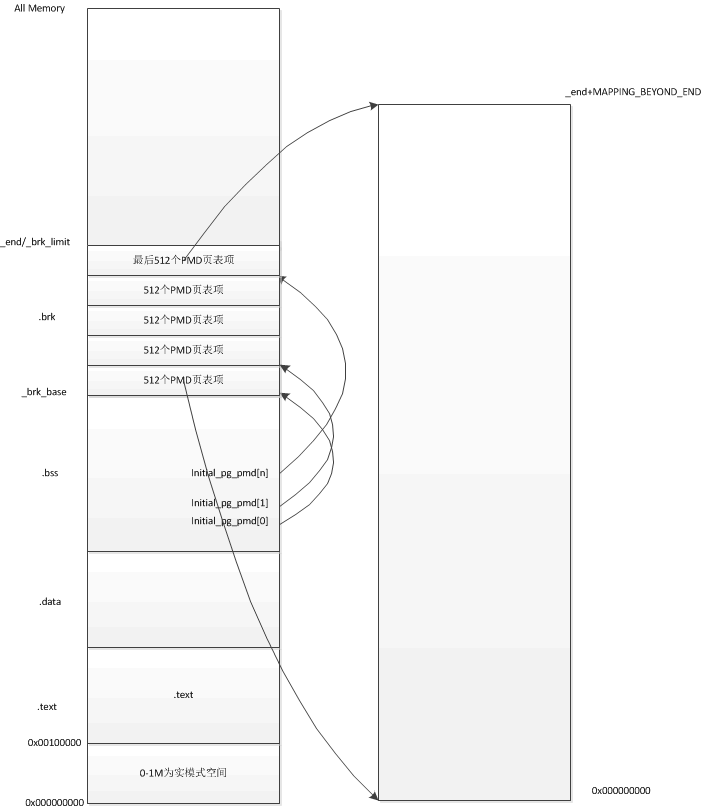

经过初始化，基本建立了页表，在PAE被启用的情况下，页表叫做PMD（Page Middle Directory），PMD的表项都是64位长的指针指向4K的物理页面。而在PAE未被启用的情况下，页表就是PT(Page Table), Pt的表项都是32位长的指针指向4K的物理页面。在页表初始化结束后，kernel在内存中的映射如下图

下面的一段代码主要是对于CPU的一些扩展功能做一定的设置，例如PAE, NX和Extended Feature Enable Register。这不是我所关心的，略过不提。

再之后，就会真正去启动分页模式：

1. 6:
3. /*
4. * Enable paging
5. */
6. movl $pa(initial_page_table), %eax //initial_page_table与initial_pmd_table是一个地址。
7. movl %eax,%cr3 /* set the page table pointer.. */
8. movl %cr0,%eax
9. orl $X86_CR0_PG,%eax
10. movl %eax,%cr0 /* ..and set paging (PG) bit */
11. ljmp $__BOOT_CS,$1f /* Clear prefetch and normalize %eip */ //通过一个jmp来重置CPU再次进入保护模式并启动分页。
12. 1:
13. /* Set up the stack pointer */
14. lss stack_start,%esp

至此，CPU就进入了基于页面的内存管理模式。地址的解析过程如同以下图所示：

当前只是把物理内存进行了分页化，基本上虚拟地址进行地址转换后得到的物理地址是相同的。

接下来的代码就是初始化堆栈并且初始化IDT

1. 1:
2. /* Set up the stack pointer */
3. lss stack_start,%esp //初始化堆栈
5. /*
6. * Initialize eflags. Some BIOS's leave bits like NT set. This would
7. * confuse the debugger if this code is traced.
8. * XXX - best to initialize before switching to protected mode.
9. */
10. pushl $0
11. popfl

//SMP的代码我们不看

1. #ifdef CONFIG_SMP
2. cmpb $0, ready
3. jz 1f /* Initial CPU cleans BSS */
4. jmp checkCPUtype
5. 1:
6. #endif /* CONFIG_SMP */
8. /*
9. * start system 32-bit setup. We need to re-do some of the things done
10. * in 16-bit mode for the "real" operations.
11. */
12. call setup_idt

我们再看一下setup_idt的code:

1. /*
2. * setup_idt
3. *
4. * sets up a idt with 256 entries pointing to
5. * ignore_int, interrupt gates. It doesn't actually load
6. * idt - that can be done only after paging has been enabled
7. * and the kernel moved to PAGE_OFFSET. Interrupts
8. * are enabled elsewhere, when we can be relatively
9. * sure everything is ok.
10. *
11. * Warning: %esi is live across this function.
12. */
13. setup_idt:
14. lea ignore_int,%edx
15. movl $(__KERNEL_CS << 16),%eax
16. movw %dx,%ax /* selector = 0x0010 = cs */
17. movw $0x8E00,%dx /* interrupt gate - dpl=0, present */ //eax中就是实际指向0x00100000+ignore_int-__PAGE_OFFSET
19. lea idt_table,%edi
20. mov $256,%ecx
21. rp_sidt:
22. movl %eax,(%edi)
23. movl %edx,4(%edi)
24. addl $8,%edi
25. dec %ecx
26. jne rp_sidt  //初始化所有idt_table里的256个中断向量指向ignore_int
28. .macro set_early_handler handler,trapno  //宏定义，设置trapno的中断向量到handler
29. lea \handler,%edx
30. movl $(__KERNEL_CS << 16),%eax
31. movw %dx,%ax
32. movw $0x8E00,%dx /* interrupt gate - dpl=0, present */
33. lea idt_table,%edi
34. movl %eax,8*\trapno(%edi)
35. movl %edx,8*\trapno+4(%edi)
36. .endm
38. set_early_handler handler=early_divide_err,trapno=0 //设置除零错误中断
39. set_early_handler handler=early_illegal_opcode,trapno=6 //设置错误运行代码中断
40. set_early_handler handler=early_protection_fault,trapno=13 //设置13号中断
41. set_early_handler handler=early_page_fault,trapno=14 //设置14号中断
43. ret

接下来的一段代码就会对当前CPU进行检测，它通过使用指令cpuid来执行。我们跳过不管。我们从432行开始的代码看起：

1. lgdt early_gdt_descr //early_gdt_descr实际引用gdt_page，gdt_page的定义可以参考http://blog.youkuaiyun.com/yunsongice/archive/2010/12/31/6110703.aspx
2. lidt idt_descr
3. ljmp $(__KERNEL_CS),$1f  //启用IDT和新的GDT
4. 1: movl $(__KERNEL_DS),%eax # reload all the segment registers
5. movl %eax,%ss # after changing gdt.
7. movl $(__USER_DS),%eax # DS/ES contains default USER segment
8. movl %eax,%ds
9. movl %eax,%es
11. movl $(__KERNEL_PERCPU), %eax
12. movl %eax,%fs # set this cpu's percpu
14. #ifdef CONFIG_CC_STACKPROTECTOR
15. /*
16. * The linker can't handle this by relocation. Manually set
17. * base address in stack canary segment descriptor.
18. *实际上是设置gdt_page中的GDT_STACK_CANARY的base设置为stack_candary.
19. */
20. cmpb $0,ready
21. jne 1f
22. movl $gdt_page,%eax
23. movl $stack_canary,%ecx
24. movw %cx, 8 * GDT_ENTRY_STACK_CANARY + 2(%eax)
25. shrl $16, %ecx
26. movb %cl, 8 * GDT_ENTRY_STACK_CANARY + 4(%eax)
27. movb %ch, 8 * GDT_ENTRY_STACK_CANARY + 7(%eax)
28. 1:
29. #endif
30. movl $(__KERNEL_STACK_CANARY),%eax
31. movl %eax,%gs
33. xorl %eax,%eax # Clear LDT
34. lldt %ax //ldt=0
36. cld # gcc2 wants the direction flag cleared at all times
37. pushl $0 # fake return address for unwinder //准备跳转到initial_code，由于使用jmp，所以要在跳转之前准备好ret回来的地址。由于实际不需要回来，那就把跳转回来的地址设为0.
38. #ifdef CONFIG_SMP //我不关心SMP怎么干的，不看
39. movb ready, %cl
40. movb $1, ready
41. cmpb $0,%cl # the first CPU calls start_kernel
42. je 1f
43. movl (stack_start), %esp
44. 1:
45. #endif /* CONFIG_SMP */
46. jmp *(initial_code) //进入C了，initial_code=i386_start_kernel

好了，至此，kernel已经准备好了页表，堆栈，IDT， GDT， LDT了，已经具备了C的运行条件了，可以告别汇编来到C代码中了。
