单片机按键的极简设计1例

        按键是单片机产品中的重要输入部件，但通常单片机的GPIO口有限，无法给出较多的GPIO口用于按键功能，当交互功能比较多时，就要想方设法在有限的GPIO口尽可能增加按键的数量，这就形成了挑战。

        通常见到的多是矩阵式按键，但这种设计至少需要两个以上的GPIO口。那么当GPIO口剩余1个时，还有没有办法设计出多个按键呢？

        答案当然是可以的。

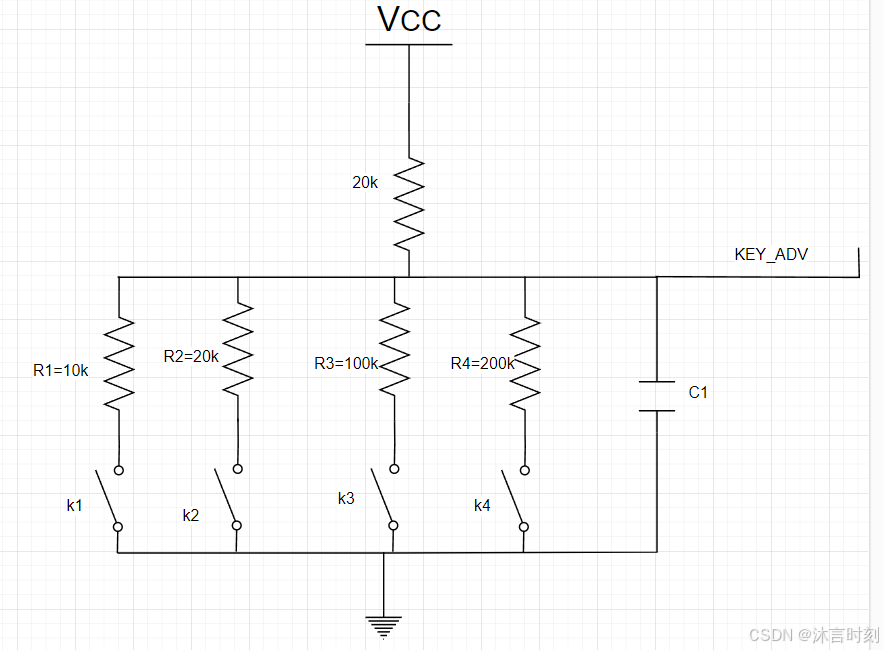

       我们可以选择一个带有AD功能的GPIO口，在这个GPIO口上可以设计多级分压按键实现，使用AD功能进行检测，根据不同的AD值，就可以判断出是具体哪一个按键被按下了，这样就可以试下仅用1个GPIO口实现多个按键的输入了。具体电路例子如下：

        根据vcc和每个电阻的分压情况，可以计算得到每个按键不同的分压值。

        当GPIO扫描到该AD值后，对比实际AD和计算AD，就可以判断是哪个按键被按下了。

注意：

        1. 虽然AD根据精度，理论上可以设计许多按键，但实际中不建议这样做，现实情况要比理论计算复杂，干扰也更多，每个按键最好是处于相对宽泛的一个AD范围中。

        2.对于每次的AD值，并不建议采样到就使用，还是要做一些滤波处理，比如均值计算，中心值判断等。这样才能保证得出的结论更加准确可靠。
