librtmp学习

学习雷博士的文章

[总结]RTMP流媒体技术零基础学习方法

环境：Ubuntu 16.04.7

ffmpeg-6.1

简介

librtmp是一个开源的基于C语言的库，提供了一个连接RTMP服务器，发送和接收RTMP流的API。

它可以用来开发流媒体播放器，网络直播等应用。它的主要特点是快速、稳定和低延迟。

librtmp支持RTMP，RTMPS，RTMPE和RTMPTE加密协议等多种协议。除此之外，它还支持

PProxy，PPlayer和appspot的代理服务器协议。在Linux下，使用librtmp开发的应用可以支持

Windows，Android等多种系统平台。

librtmp的核心代码是基于ffmpeg中的libavformat库实现的。它依赖于libz, libssl, libcrypto等第三方

库，需要自行编译安装。

1、学习rtmp协议

优快云文库

RTMP协议规范

RTMP流媒体播放过程

2、下载librtmp

http://rtmpdump.mplayerhq.hu/

git clone git://git.ffmpeg.org/rtmpdump

3、编译librtmp

依赖 zlib和openssl库，如果没有apt-get install 装下

指定librtmp安装目录，修改Makefile

vi rtmpdump/Makefile

默认 prefix=/usr/local 改为指定目录，笔者目录 prefix=../rtmpdump_dir

vi rtmpdump/librtmp/Makefile

默认 prefix=/usr/local 改为指定目录，笔者目录 prefix=../../rtmpdump_dir

在rtmpdump 目录 make install

4、librtmp API

RTMP_Alloc()

分配一个RTMP句柄

RTMP_Init()

初始化RTMP句柄

RTMP_SetupURL()

设置RTMP服务器地址

RTMP_EnableWrite()

启动写入流的模式，发布流的时候必须要使用，如果不使用则代表接收流

RTMP_Connect()

连接服务器，创建一个RTMP协议规范中的NetConnection

RTMP_ConnectStream()

连接流，创建一个RTMP协议规范中的NetStream

RTMP_IsConnected

RTMP是否处于连接状态

RTMP_SendPacket()

发送一个RTMP数据RTMPPacket

RTMP_Read()

从服务器读取数据

RTMP_Close()

关闭RTMP连接

RTMP_Free()

释放RTMP句柄

5、下载雷博士测试代码

https://github.com/leixiaohua1020/simplest_librtmp_example

git clone https://gitcode.com/leixiaohua1020/simplest_librtmp_example.git

6、测试

6.1 FLV封装

补充点FLV封装知识，有助于更好的理解代码

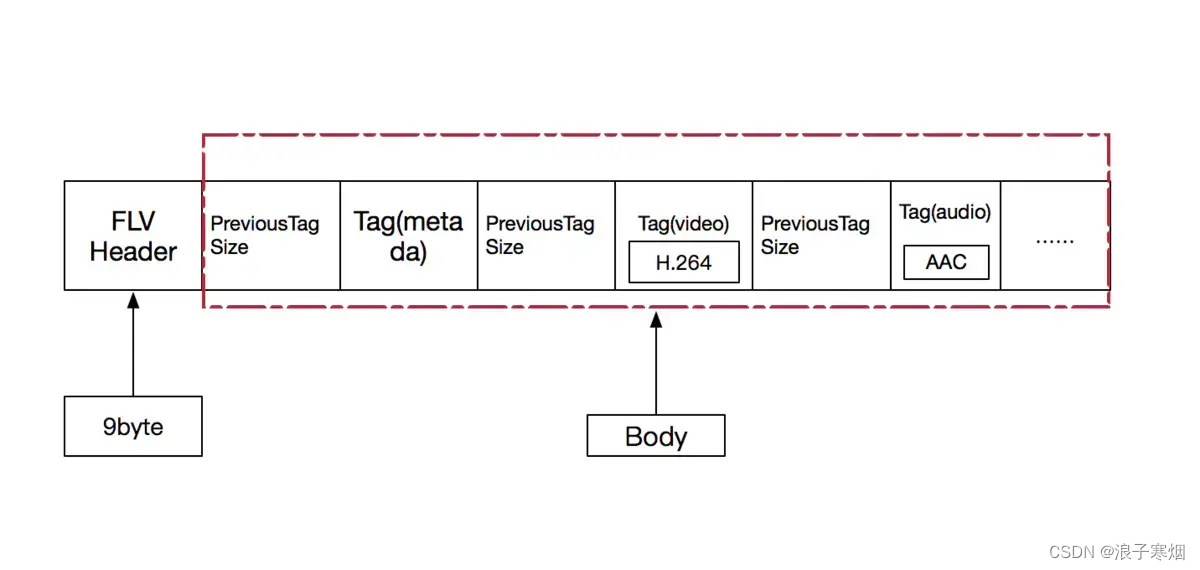

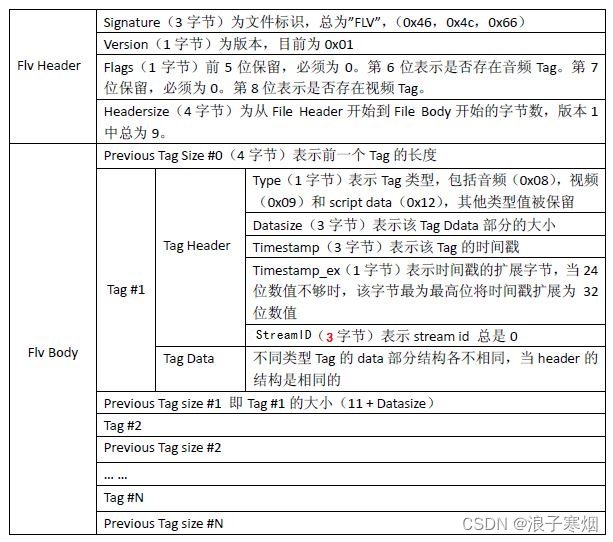

FLV 由文件头（file header）和（file body）组成，其中 FLV body 由一对对的 Tag 和 Previous Tag Size（占用4个字节，记录前一个 Tag 的大小，用于逆向读取处理，FLV header 后的第一个 Previous Tag Size 为 0）组成。而 Tag 一般分为三种类型：script data、视频数据、音频数据，有 Tag header 和 Tag Data 组成。FLV 数据以大端序进行存储，在解析时需要注意。一个标准 FLV 文件结构如下图：

​

FLV 文件的详细内容结构如下：

​

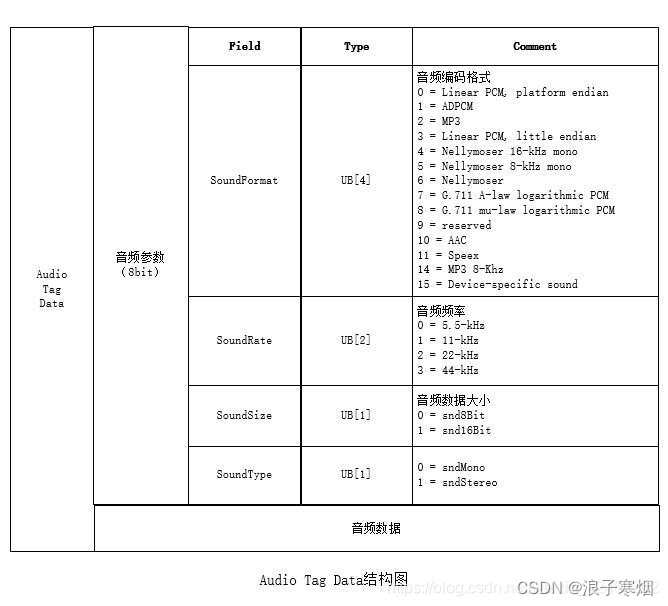

Audio Tag Data

​

如果SoundFormat=10，那么音频数据就是AACAUDIODATA

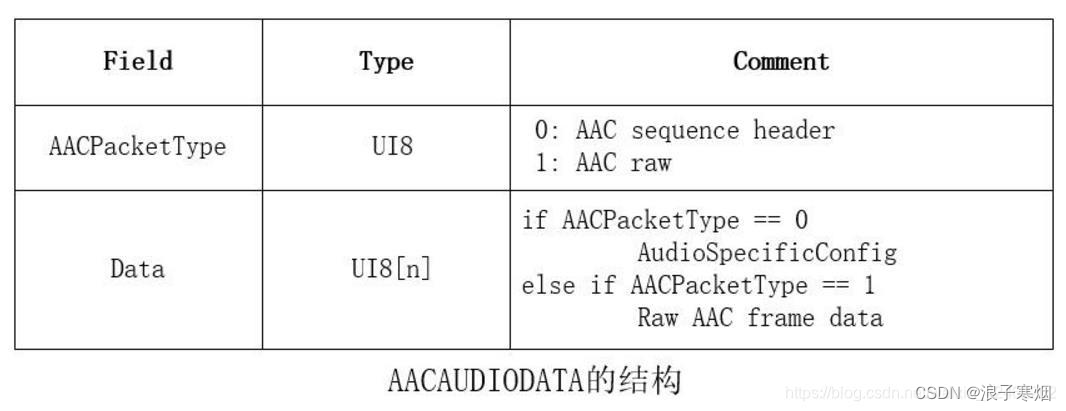

AACAUDIODATA格式如下：

​

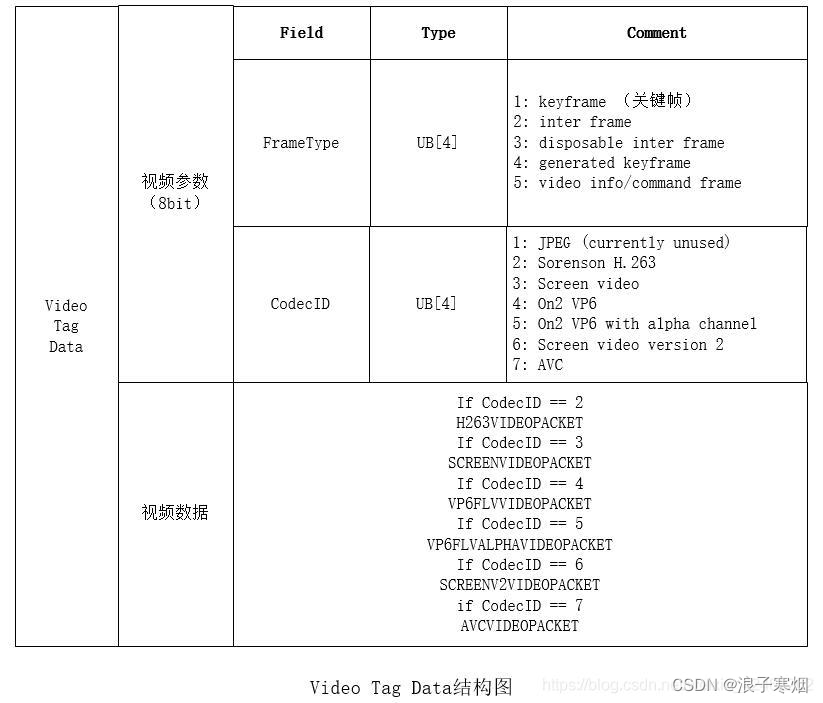

Video Tag Data

​

对于H.264数据来说，CodecID = 7

当CodecID = 7时，视频数据就是AVCVIDEOPACKET格式

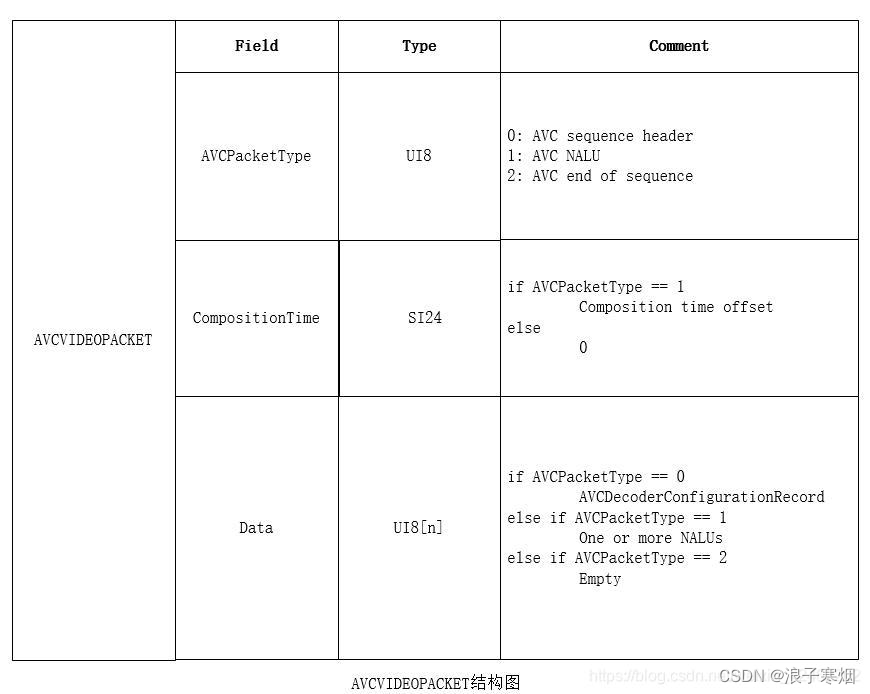

AVCVIDEOPACKET格式如下：

​

如果 AVCPacketType = 0，那么Data就是AVCDecoderConfigurationRecord格式

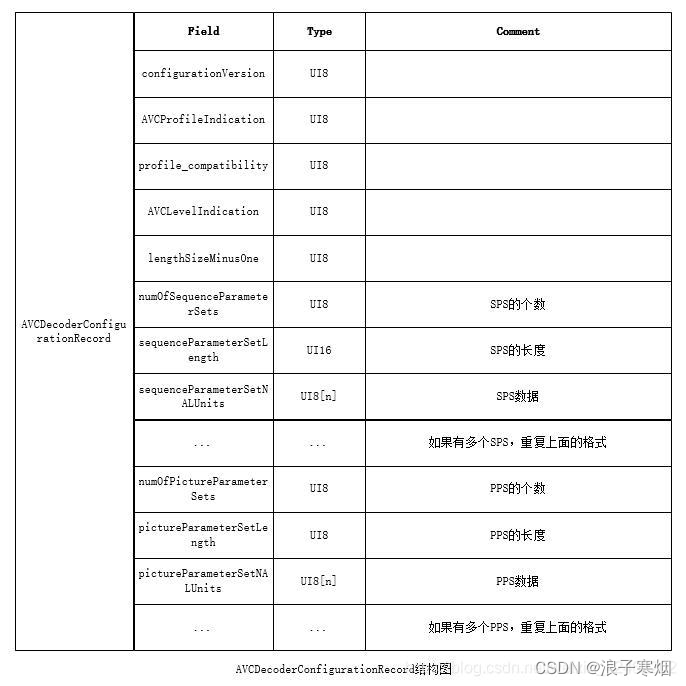

AVCDecoderConfigurationRecord格式如下：

​

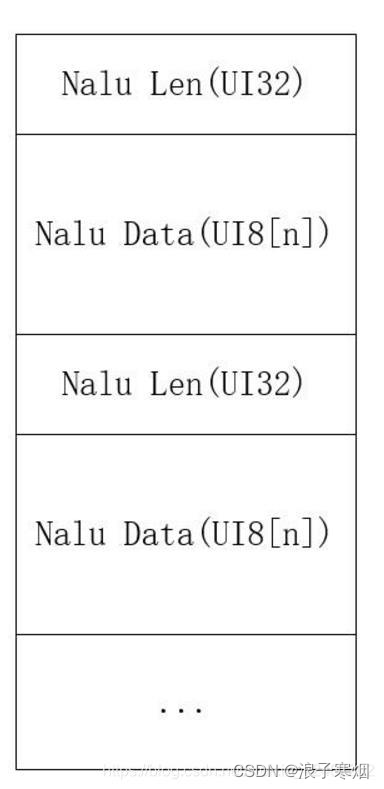

如果 AVCPacketType = 1，那么Data结构就简单多了

​

Script Tag Data

该类型Tag又通常被称为MetadataTag，会放一些关于FLV视频和音频的元数据信息如：duration、width、height等。通常该类型Tag会跟在FileHeader后面作为第一个Tag出现，而且只有一个。

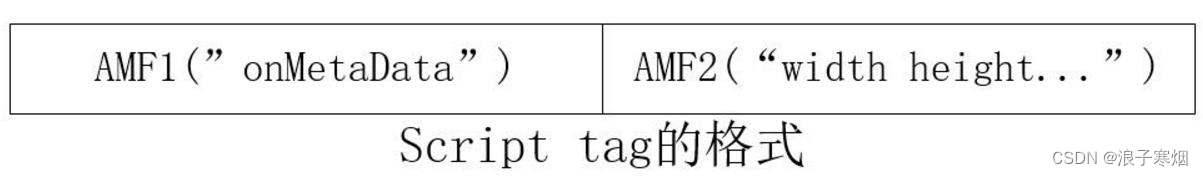

结构如下图所示：

​

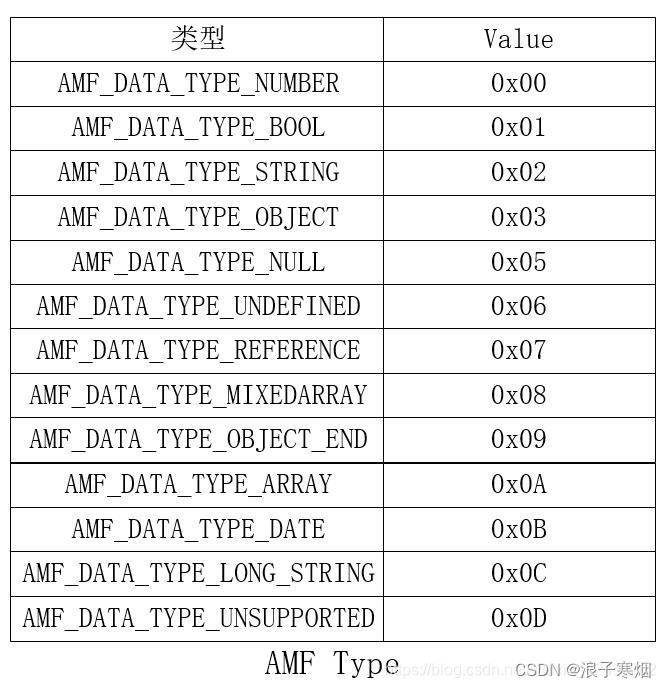

AMF包：第一个字节表示AMF包的类型

​

第一个AMF包：
第一个字节一般为0x02，表示字符串，第2-3个字节表示字符串的长度，一般为0x000A，后面跟的就是字符串，一般为"onMetaData"。

第二AMF包：
第一个字节为0x08，表示数组，第2-5个字节表示数组元素个数，后面跟着就是数组的元素，格式为：元素名长度（UI16）+ 元素名（UI8[n]）+ 元素的值(double)，最后以“009”结尾。

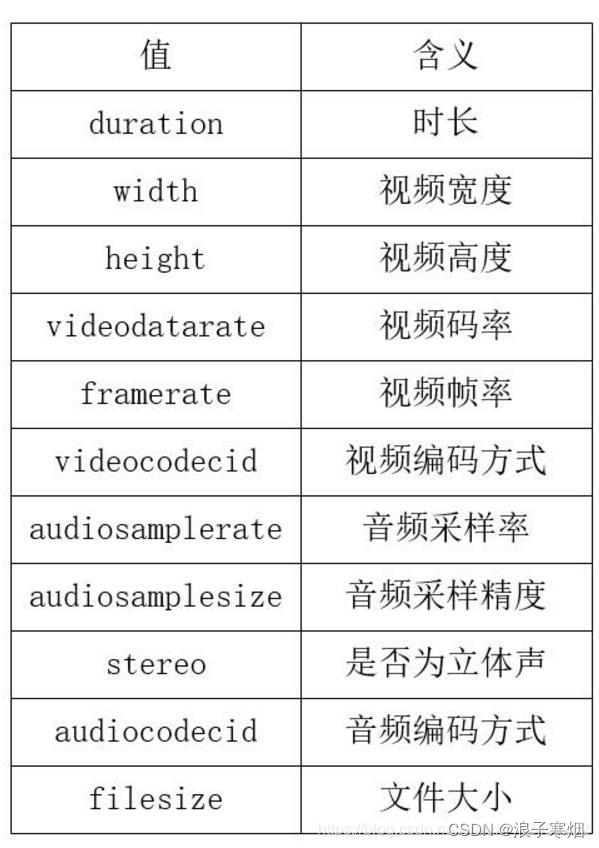

常见的数组元素：

​

6.2 测试 simplest_librtmp_sendflv.cpp

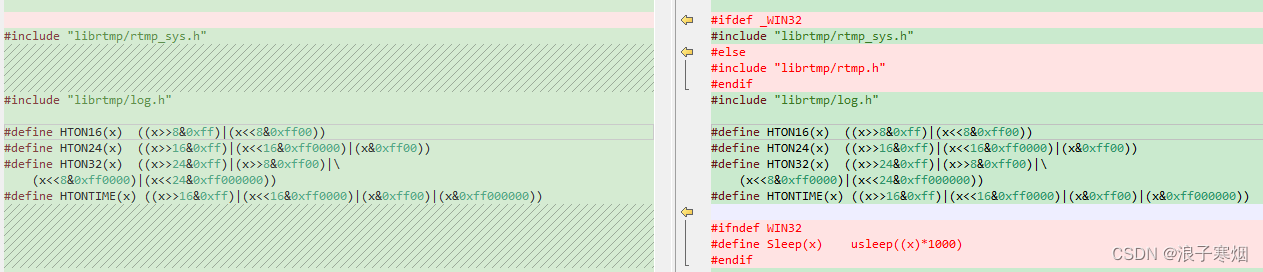

linux环境下简单修改

​

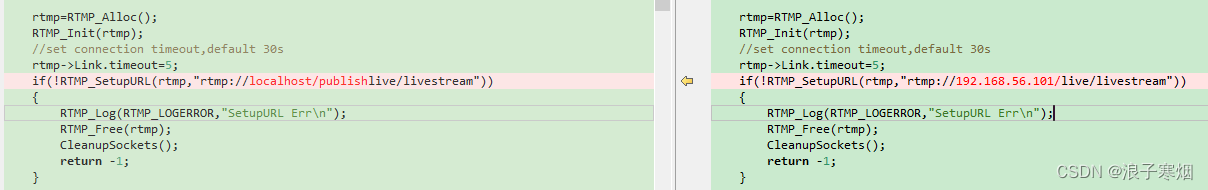

url改为自己的rtmp服务器

​

编译

gcc simplest_librtmp_sendflv.cpp -o simplest_librtmp_sendflv.out -I ../rtmpdump_dir/include/ -L ../rtmpdump_dir/lib/ -lrtmp

运行

./simplest_librtmp_sendflv.out

6.3 测试 simplest_librtmp_send264.cpp

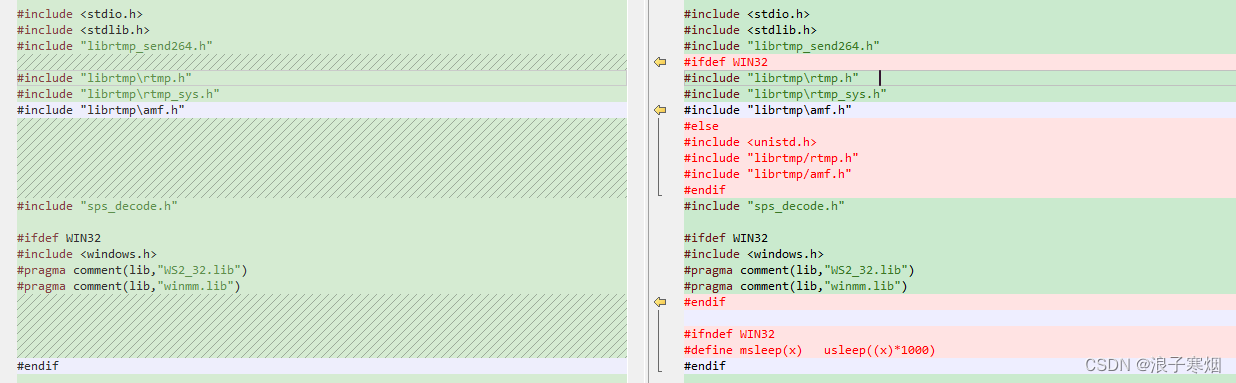

linux环境简单修改

​

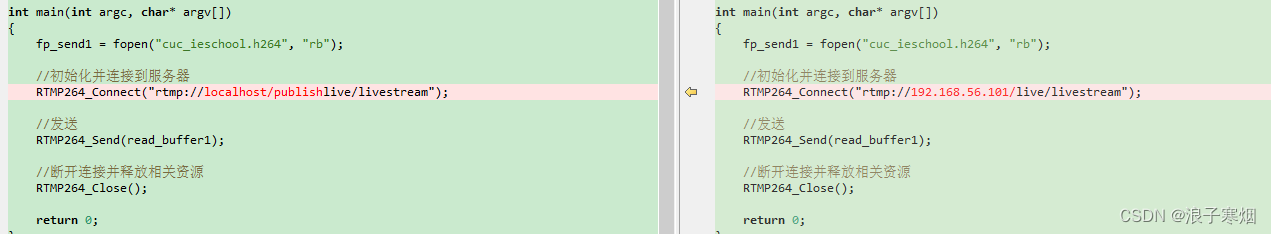

url改为自己的rtmp服务器

​

H264封装FLV时有个地方需要注意：SPS和PPS封装在一个Tag中

编译，测试代码用了c++，用g++编译

g++ simplest_librtmp_send264.cpp librtmp_send264.cpp -o simplest_librtmp_send264.out -I ../rtmpdump_dir/include/ -L ../rtmpdump_dir/lib/ -lrtmp

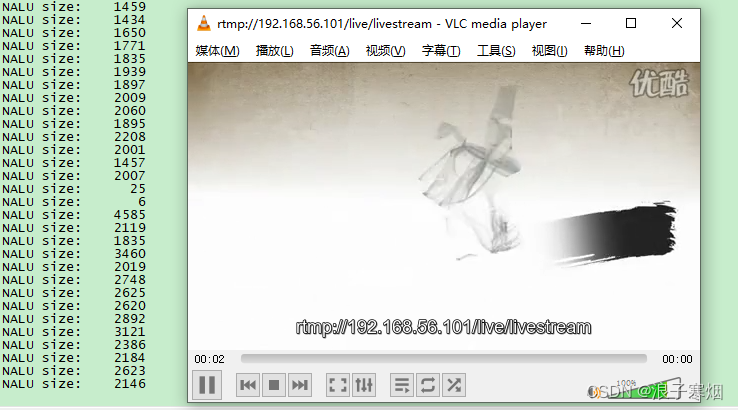

运行

./simplest_librtmp_send264.out

​

7、mark

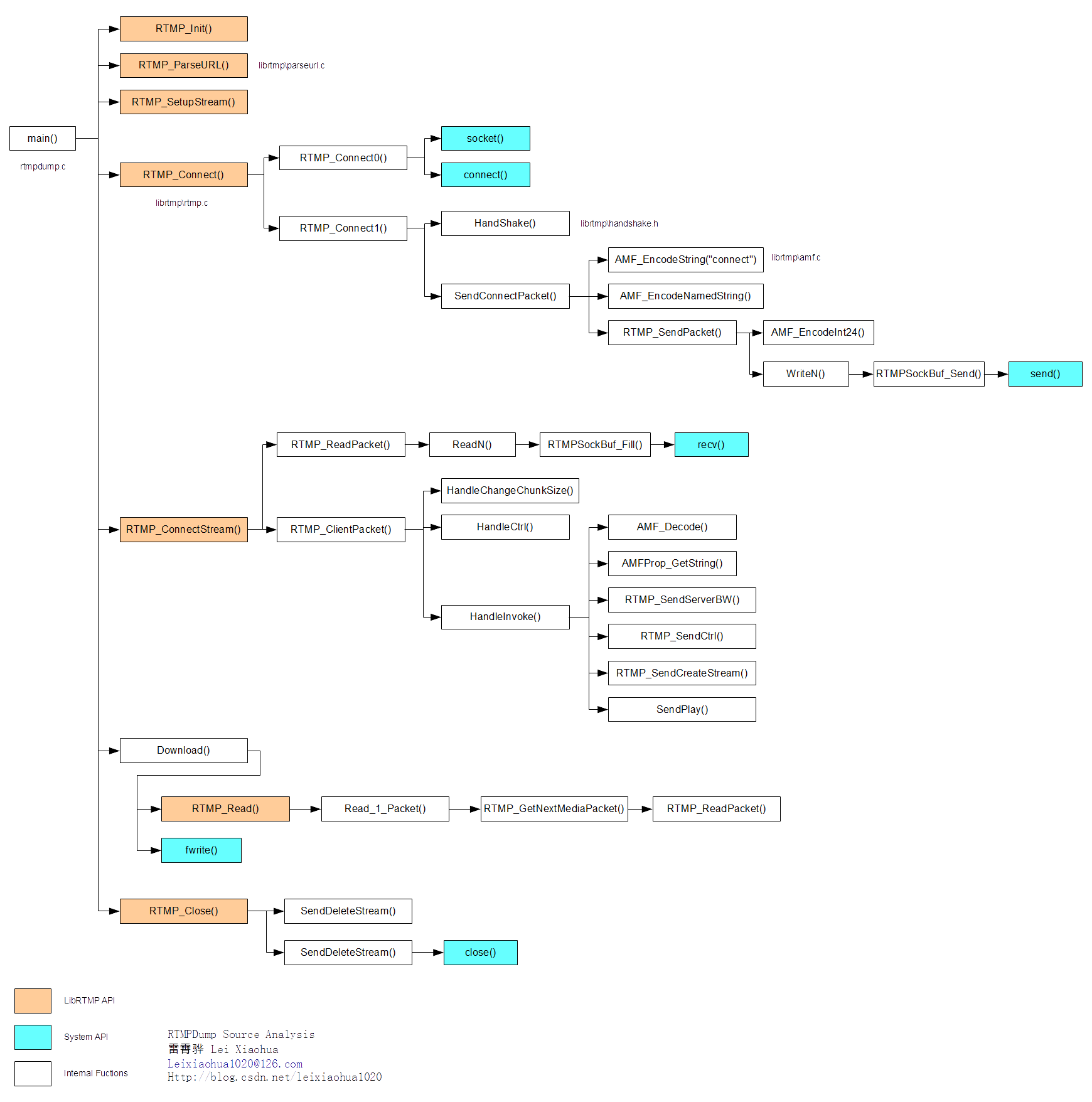

rtmpdump函数调用框图

​
