本节开始，系列介绍cache的相关知识。
目录框架为：

1. 存储器层次结构
2. cache和主存的关系
3. 实现cache需要解决的问题
4. cache的映射方式
5. cache命中率和缺失率
6. cache的关联度
   下面开始第一节内容，存储器的层次结构，及cache在层次化结构中的位置。

我们希望的存储器是什么样子？

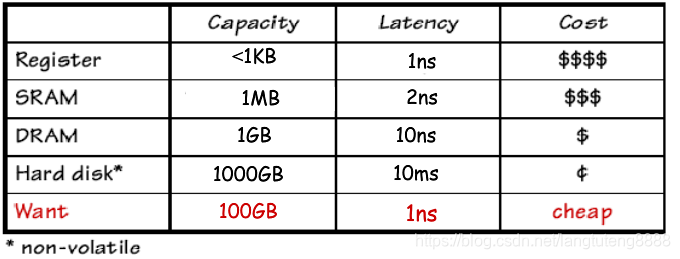

目前，我们所知道的存储器有寄存器、SRAM、DRAM、硬盘等，列出它们的相关指标：

寄存器：触发器，速度非常快，访问延时为1ns。
SRAM：SRAM由6个T管组成，通过在位线上写高低电平写入SRAM；靠读取位线上的电平读出数据，所以速率很快。但是其由6个T管组成，集成度低，所以容量也就很小。
DRAM：DRAM由一个T管和一个电容组成，集成度高，容量大。DRAM是靠寄生电容的电荷存储数据，靠电容的充电和放电过程实现写入和读取动作，我们知道电容的充放电曲线，所以DRAM读写速度比SRAM要低。
硬盘：读写为机械动作，所以速率更低。
我们想要的存储器为大容量、快速、便宜的存储器，没有单独的一种存储器能够满足要求，所以，提出了一种层次化的存储结构。

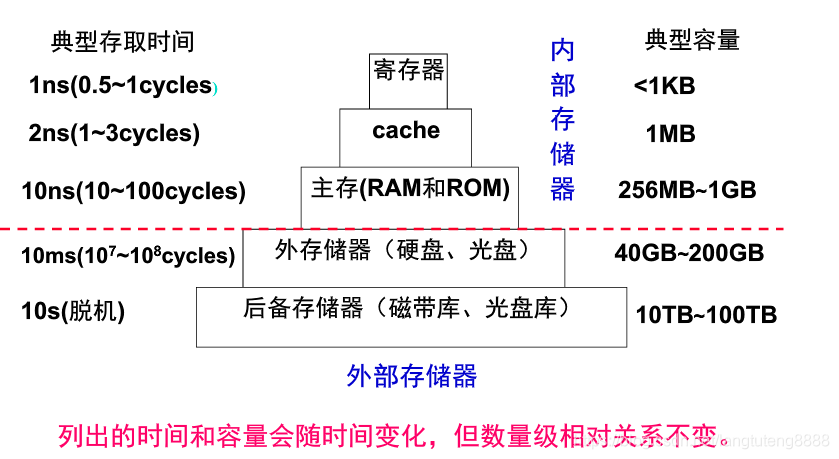

存储器的层次结构如下：

上图中的cache位于寄存器和主存之间。

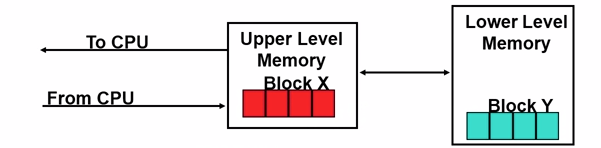

层次化存储器结构的大概思想为：
数据总是在相邻两层之间复制传送。这里要强调下，数据传送是复制传送，比如将主存中的数据传送到Cache后，主存中的数据仍然存在的，并没有丢失。
Block：最小传送单位为定长块，互为副本。

问题： 为什么这种层次化的结构是有效的呢？ 为什么每次复制传送一个block，一大块信息，没有白白浪费带宽呢？因为程序访问的局部性特点，在不久的将来，CPU访问的是这个block的指令和数据，所以，一次性搬一大块，可以减少搬运次数，某个时刻都去访问这个block。
局部性访问包含两点：

1. 时间局部性（Temproal Locality）
   含义：刚被访问过的单元不久很可能又被访问。
   做法：让最近被访问过的信息保留在离CPU更近的存储器中。
   例子：循环具有时间局部性。
2. 空间局部性（Spatial Locality）
   含义：刚被访问过的单元的邻近单元很可能被访问。
   做法：将刚被被访问过的单元的邻近单元调到离CPU更近的存储器中。
   例子： 循环，数组，具有空间局部性。
   总结：程序的局部性访问使得层次化存储结构非常有效。
   那么，程序为什么具有局部性访问的特性呢？
   原因：
   1. 指令：指令按序存放，地址连续，具有空间局部性；循环程序或者子程序段重复执行，具有时间局部性。
   2. 数据：连续存放，数组元素重复、按序访问。

为什么引入cache会加快访存速度？
在CPU和主存之间设置一个快速小容量的存储器，其中总是存放最活跃的程序和数据，由于程序访问的局部性特征，大多数情况下，CPU能直接从这个高速缓存中取得指令和数据，而不必访问主存。从而加快访存速度。

我们写程序的时候，如何来利用cache的特性呢？

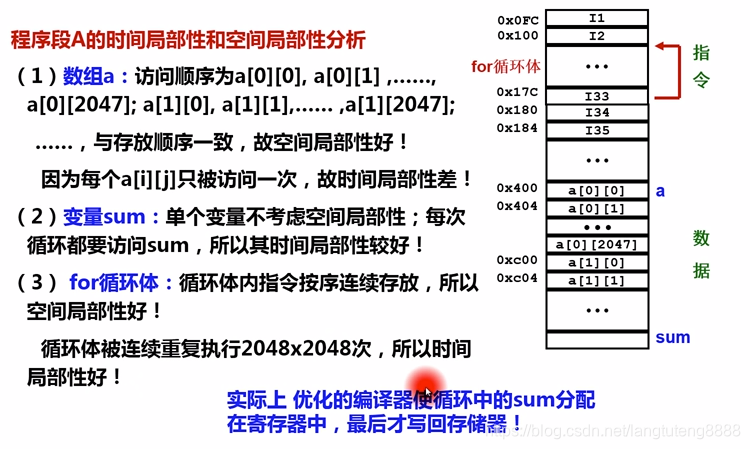

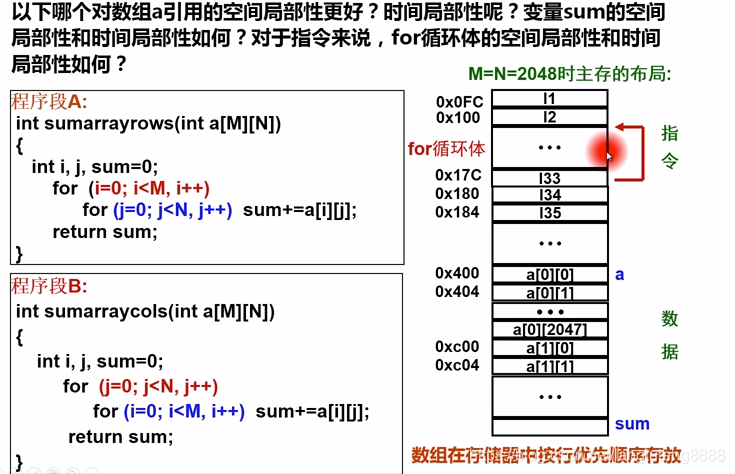

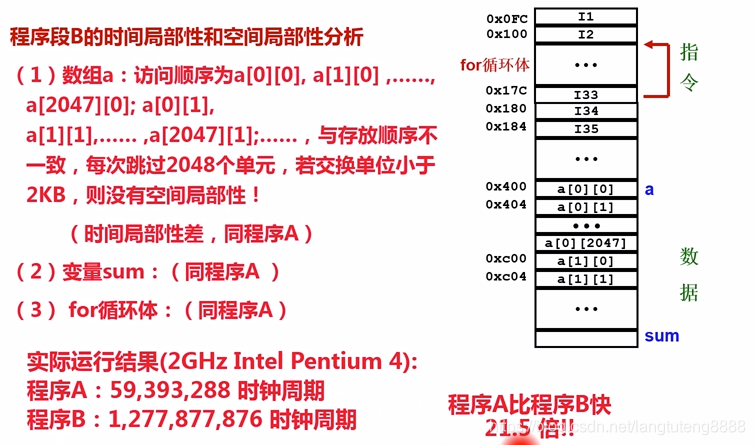

下面以一个双重循环的不同写法来比较其性能。
