Armv9 Cix RTC 介绍

RTC 功能：

RTC全称为Real Time Clock，是一个专门用来记录时间的硬件设备，一般可以集成在soc内部，或者选择外挂，通过i2c与其通信。

那为什么会需要RTC，因为Linux的系统时间(也就是我们常说的wall time)只能在系统运行时使用，系统关机时间就丢了，而RTC可以在系统关闭后，依靠外部电池或其他supply继续工作，这才将时间保存下来。

一般在Linux系统启动后，会先读取RTC时间，将其同步给wall time，这部分逻辑关注后面的hctosys部分，之后如果有了网络，应用程序可以再将网络时间同步给wall time跟RTC，做一次校准。

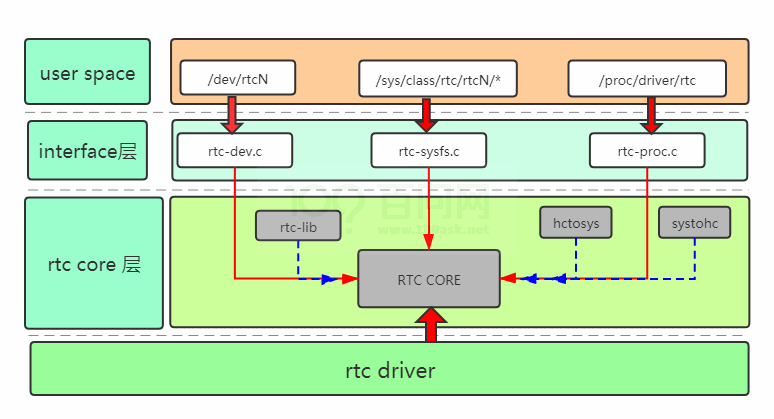

Linux 提供了三种用户空间调用接口。对应的路径为：

• SYSFS接口：/sys/class/rtc/rtc0/
• PROCFS接口： /proc/driver/rtc
• IOCTL接口： /dev/rtc0

查看RTC 时间：
vir_dev:/ # hwclock --show
2024-11-04 20:02:13+0000
vir_dev:/ #

查看Linux 维护时间：
127|vir_dev:/ # date
Mon Nov  4 20:02:32 GMT 2024
vir_dev:/ #

设置于当前系统不一样的系统时间
Orion_O6:/ # date -s "2025-08-25 17:19:10"
Mon Aug 25 17:19:10 CST 2025
Orion_O6:/ # date
Mon Aug 25 17:19:13 CST 2025
读取当前RTC时间：
Orion_O6:/ # hwclock -r
2025-08-25 02:12:46+0000
将当前系统时间写入RTC：
Orion_O6:/ # hwclock -w
读取当前RTC时间，可以看到更新：
Orion_O6:/ # hwclock -r
2025-08-25 09:19:51+0000
Orion_O6:/ #

闹钟唤醒系统：
setting 设置定时 -> power按键或者息屏进str -》 定时器到时可以正常唤醒屏幕

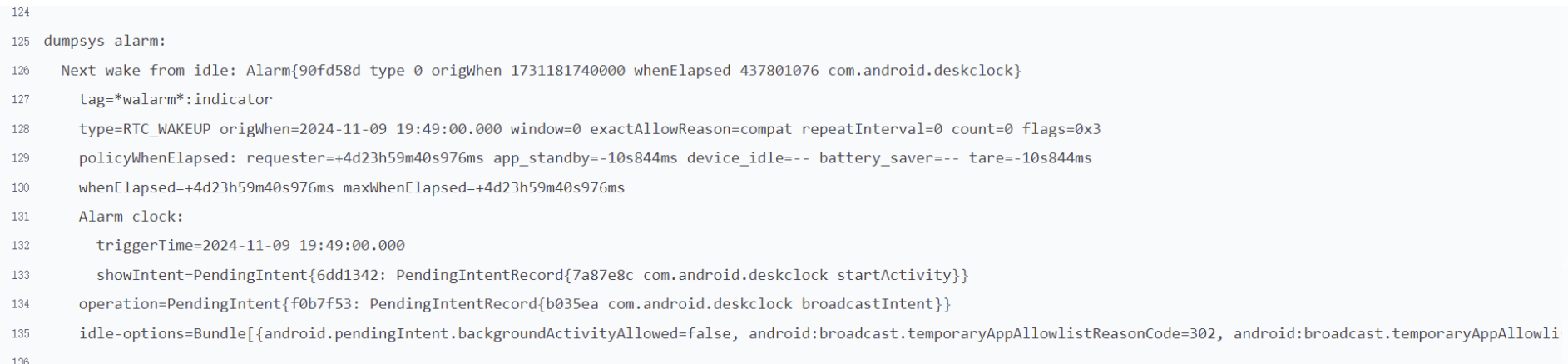

dumpsys alarm

设置RTC 开机，目前android Aosp 没有对应jni 接口来实现，后续需要二次开发，我们可以通过sys node 来验证改功能：

#30秒后定时开机

echo +30 > /sys/class/rtc/rtc0/wakealarm

# 查看开机时间 、

cat /sys/class/rtc/rtc0/wakealarm

#关机 reboot -p

RTC 唤醒测试：

当前系统时间，比如10-30 AM，设定闹钟alarm 时间为10-31 AM，然后强制进休眠 echo mem > /sys/power/state 可以看到10-31 系统会唤醒回来，正常闹钟响应。
