Ovito位错分析mesh透明度设置方法

本文介绍ovito DXA位错分析的mesh透明化方法。

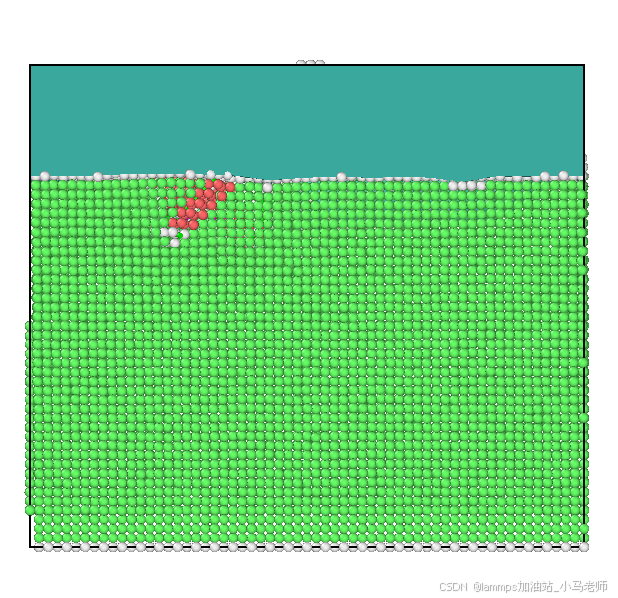

在ovito中使用DXA处理位错时，默认会显示mesh，该mesh会把一些位错或者原子挡住，不利于观察和绘图。

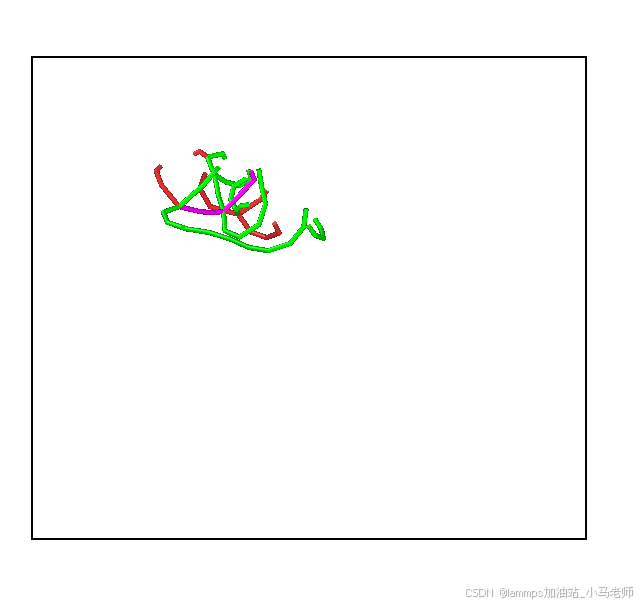

如果在ovito中关闭mesh和particles显示，又不能很清晰的观察加工表面。

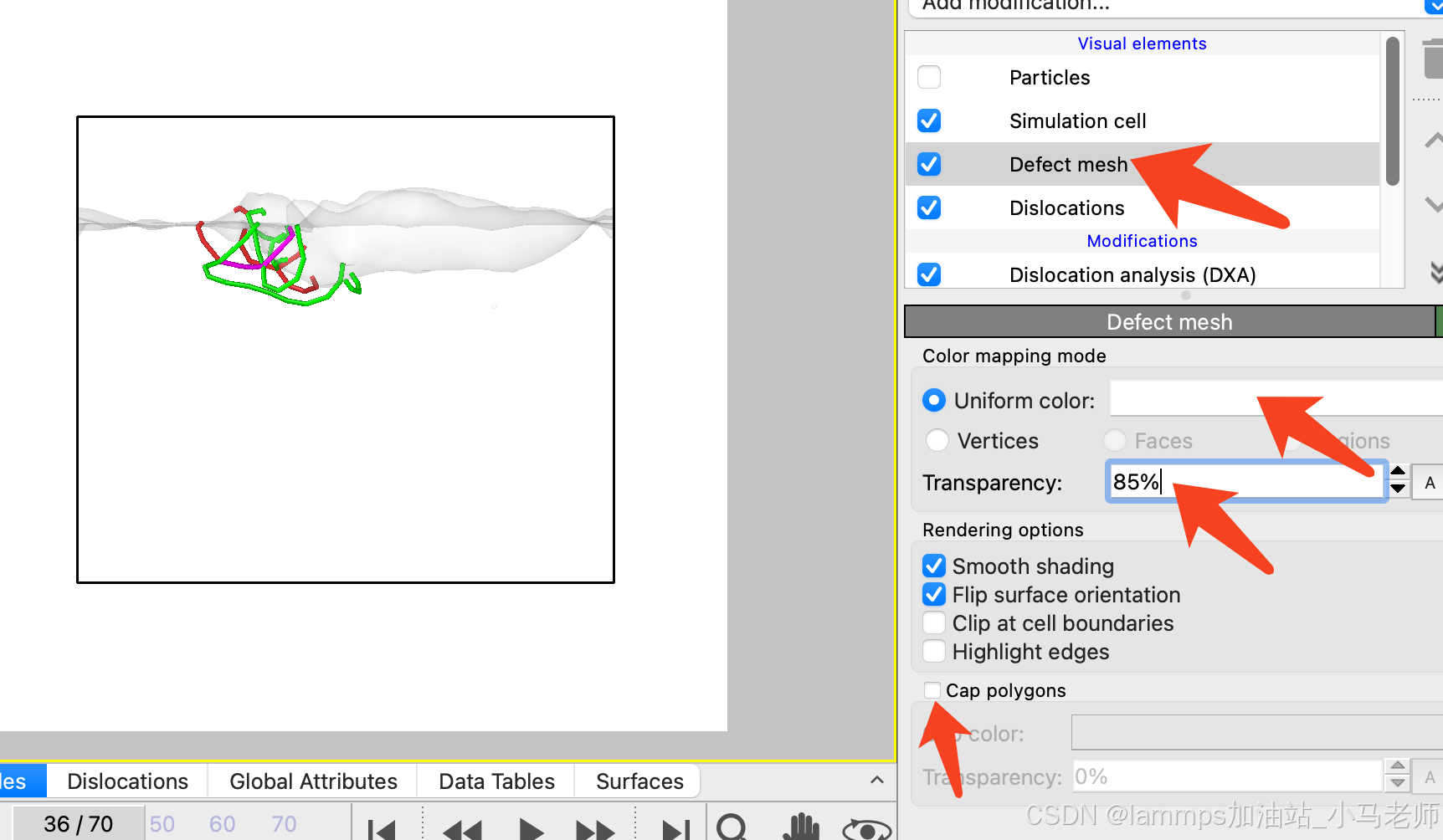

在ovito中，可以调整mesh的透明度，点击右上角的“Defect mesh”

“Uniform color”可设置mesh颜色，此处改成白色，Transparency位置为透明度，改成85%，去掉勾选“Cap polygons”

效果如图所示，效果比原来就要好很多。
