【手把手教】Testcenter测试PPPOE性能

前言

思博伦TestCenter是业界领先的高性能网络测试平台，经常用来测试交换机和路由器的有线吞吐性能，包括LAN到LAN，LAN到WAN的IPOE和PPPOE性能，也可以用来构造协议报文测试各类通信协议。对于刚接触TestCenter的工程师来说，TestCenter的设置比较复杂，使用起来会遇到很多问题。本文介绍使用TestCenter测试路由器的LAN到WAN的PPPOE性能，希望能帮助更多的工程师快速掌握TestCenter的基本使用方法，欢迎大家关注、收藏、转发！

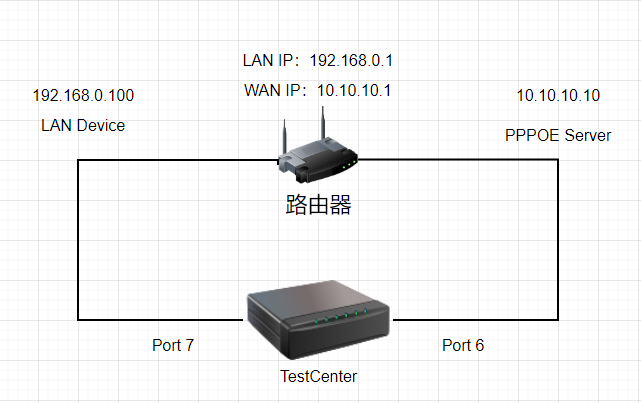

测试拓扑

TestCenter的Port7接口连接到路由器的LAN口，Port7接口连到路由器的WAN口

在Port6建立PPPOE服务器，路由器向PPPOE服务器进行PPPOE拨号建立PPPOE会话

在Port7建立LAN Device模拟LAN侧的终端，与Port6上的PPPOE服务器之间互相发数据流

准备工作

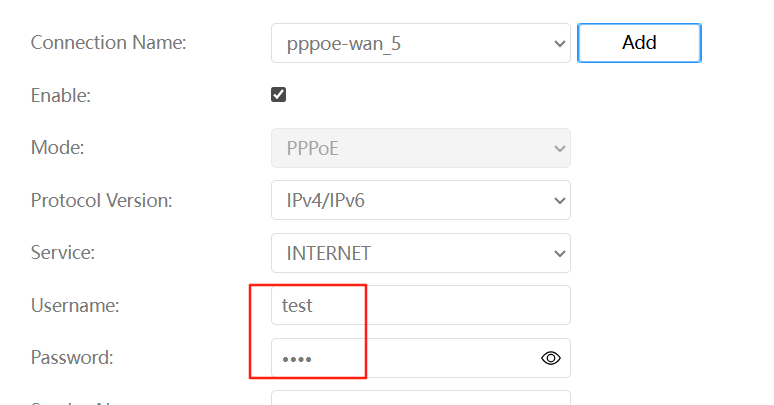

1、在路由器新建一个PPPOE WAN连接，输入账号密码test\test

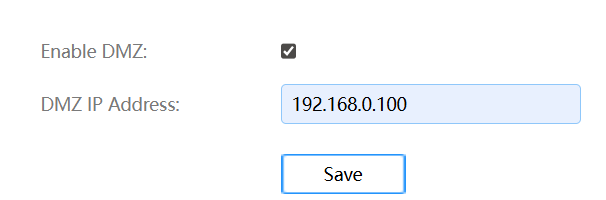

并将192.168.0.100设置成DMZ主机，以备测试下行流

注：一般情况下，WAN侧无法直接给LAN侧device发流，需要将LAN侧device设置成DMZ主机，当路由器的WAN口收到流量时会转发到LAN device

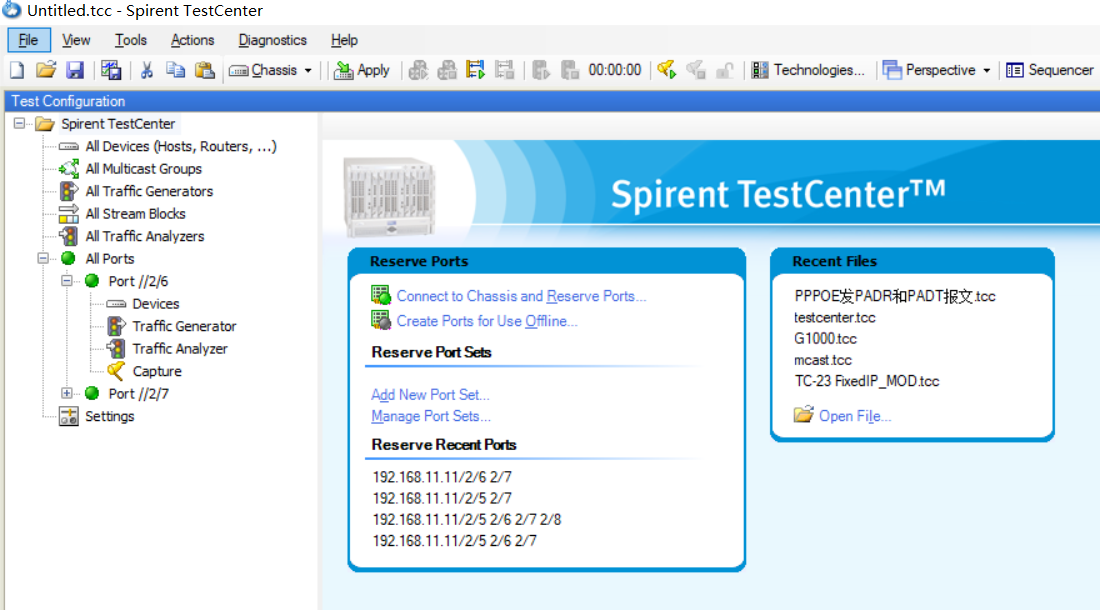

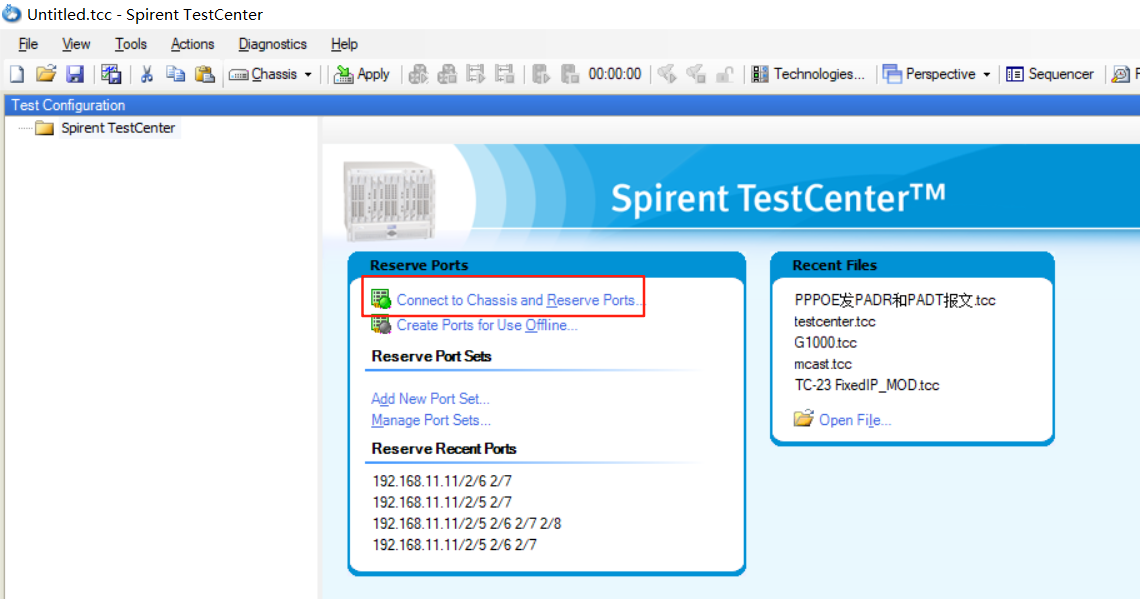

2、打开test center管理客户端，点击【Connect to Chassis and Reserve Ports】，连上TestedCenter机框

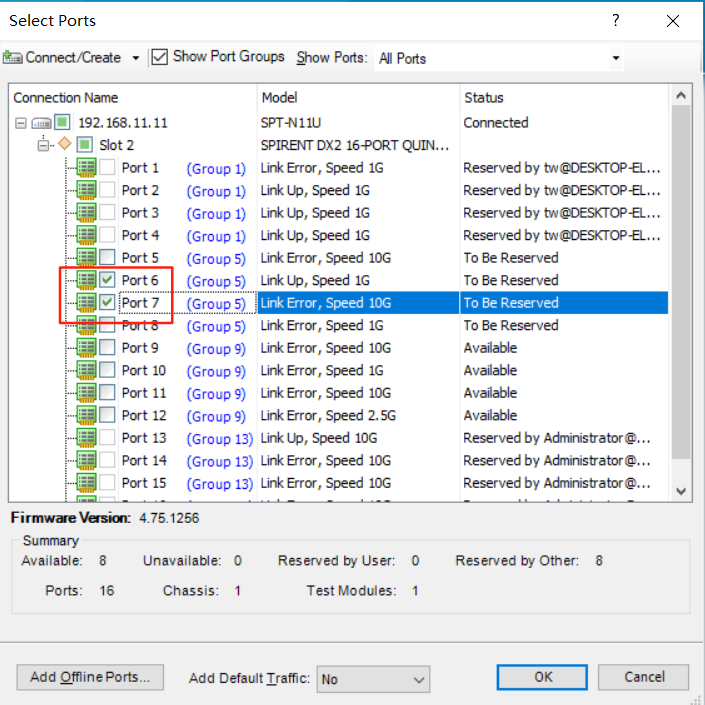

3、勾选测试用的接口，如下Port6和Port7，其中Port6作为PPPOE服务器接口，Port7作为LAN device接口

4、预留成功，port6和port7接口显示成绿色，红色表示未link上，需要检查接线

然后开始创建测试所需的三个device，

LAN device，模拟路由器LAN侧的有线客户端

路由器WAN口的虚拟device，模拟路由器WAN口，用于创建下行流

PPPOE device，模拟PPPOE服务器

LAN device

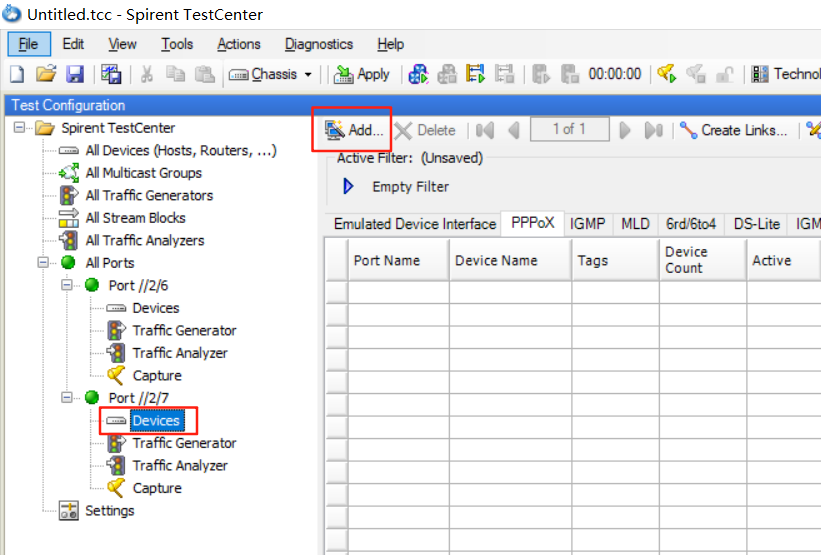

1、在Port7的【Devices】页面，点击【Add】，开始添加LAN device

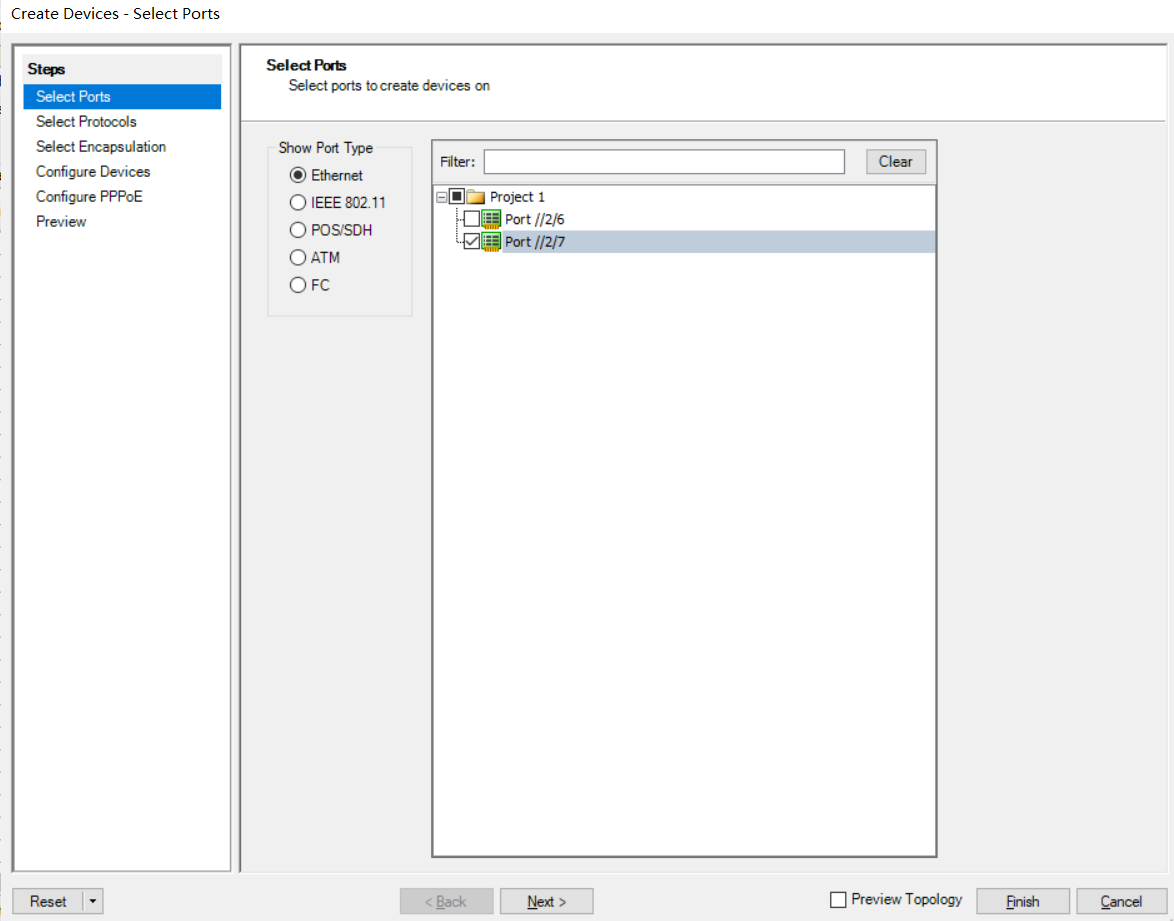

2、在【Select Port是】页面，保持默认勾选port 7

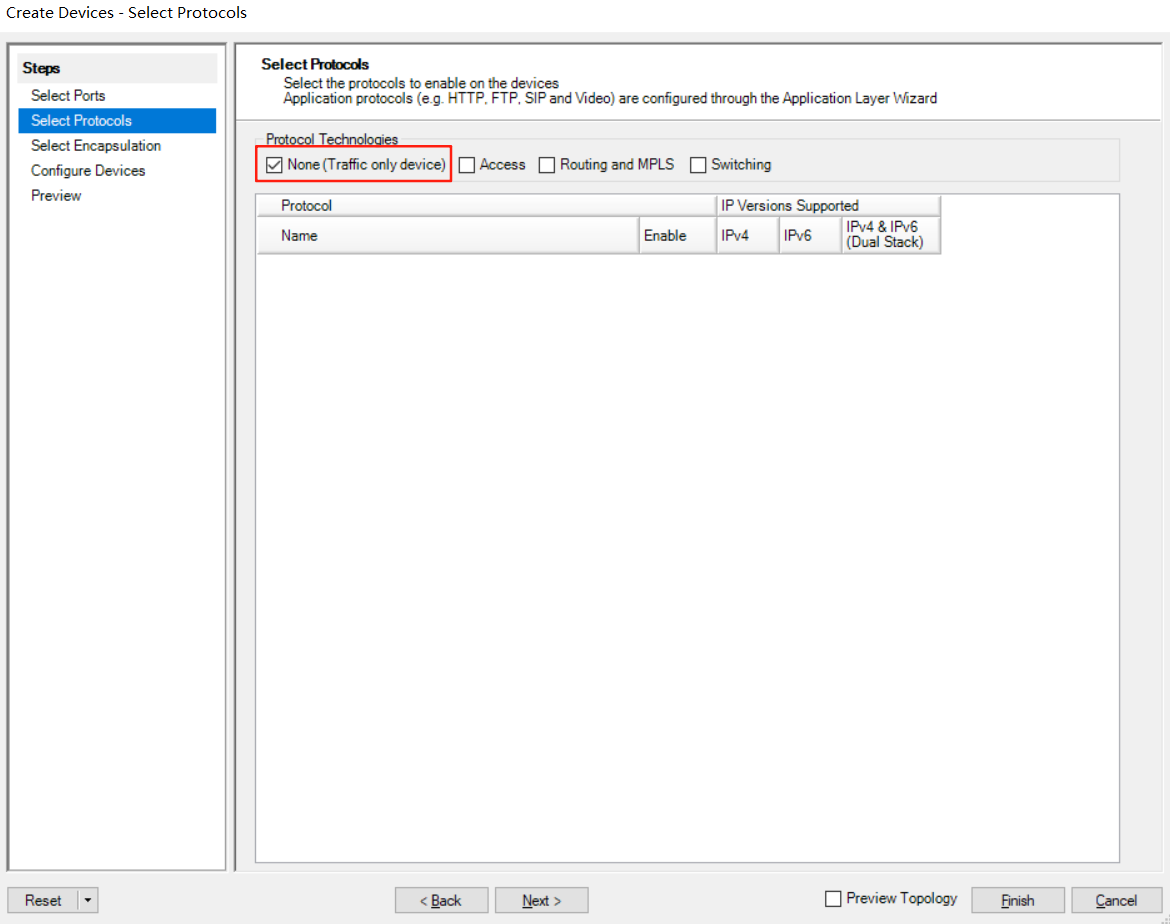

3、在【Select Protocols】页面，保持默认勾选【None】

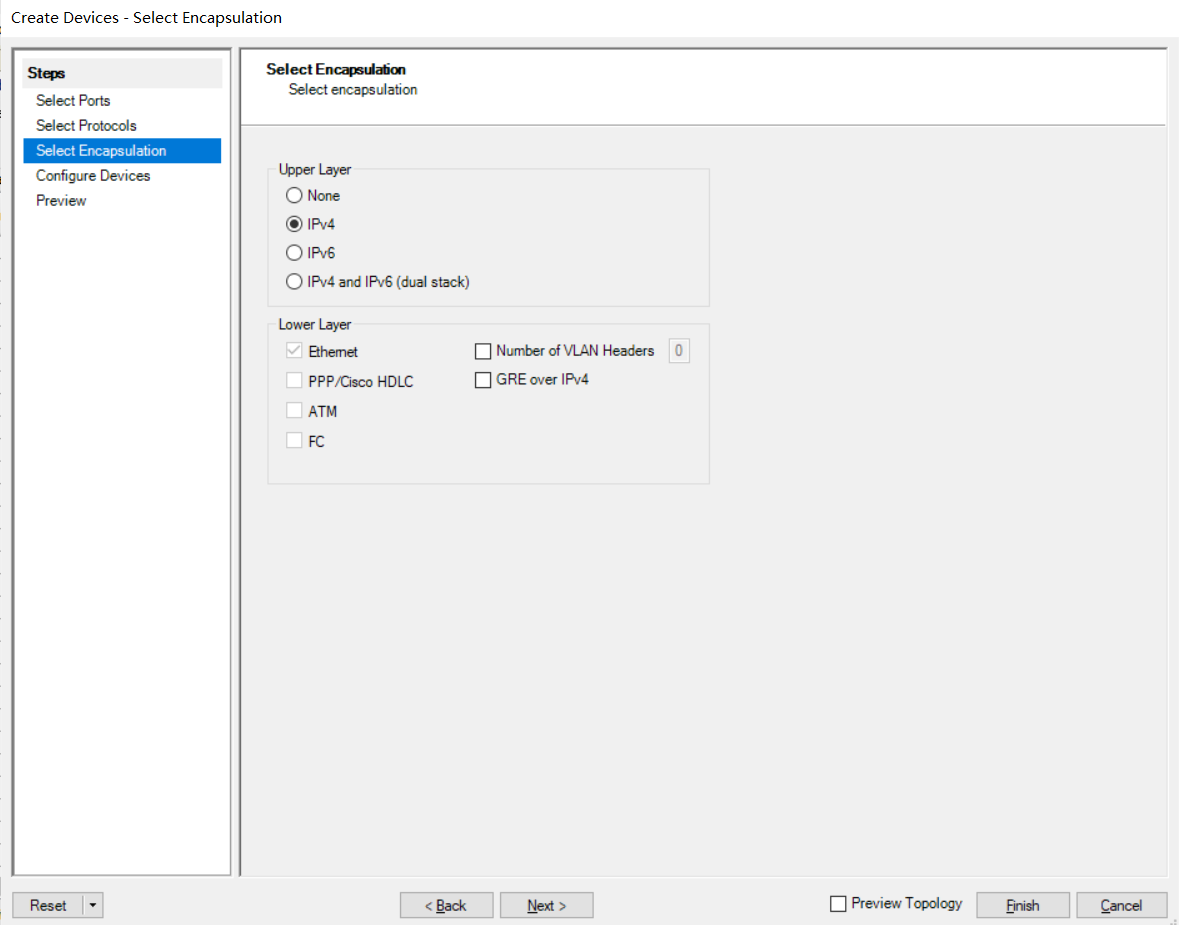

4、在【Select Encapsulation】页面，勾选IPv4；
