GPON分析仪XPA2000简易手册

引言

XPA2000系列‌是欣诺通信自主研发的便携式GPON/EPON协议分析仪，基于FPGA架构实现高效协议解析，主要面向GPON/EPON网络中的设备互通性测试、链路故障定位等场景

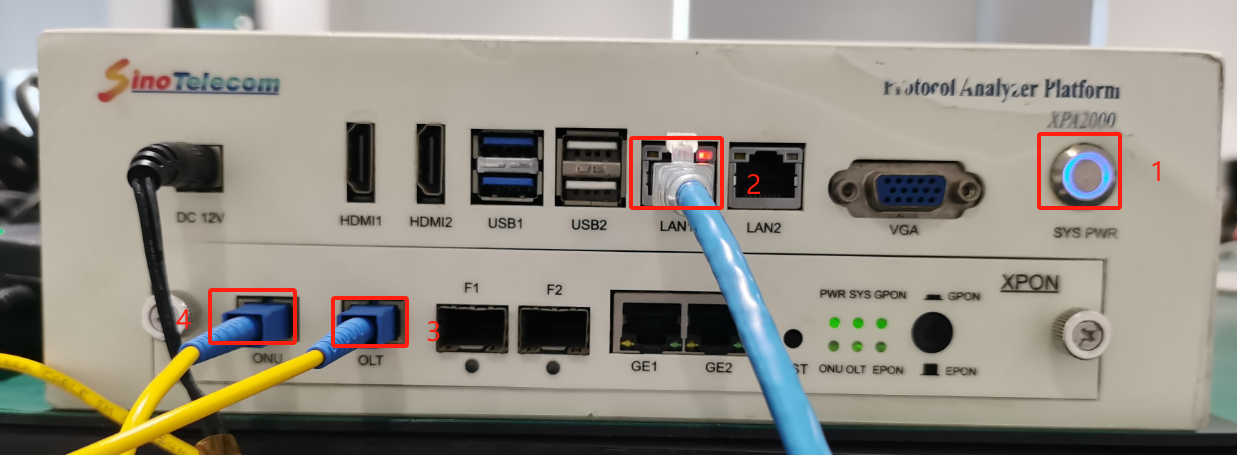

物理开关及连线

1、电源按钮，接上电源后按此按钮直到亮灯则开启分析仪，长按直到灭灯则关闭分析仪；注意，不使用时尽量关机并拔掉电源线，避免仪器过热；

2、LAN1接管理PC；分析仪内置Windows7系统，管理PC设静态IP192.168.0.200接LAN1口，使用远程桌面远程192.168.0.100登录内置系统；

3、OLT接口，接到OLT的光纤；

4、ONU接口，接到ONU的光纤；

登录分析仪

分析仪的管理IP是192.168.0.100，管理PC设静态IP192.168.0.200，使用远程桌面登录分析仪

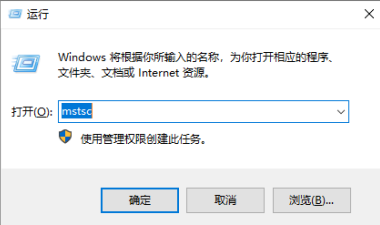

Win+R打开命令行，输入mstsc后回车；

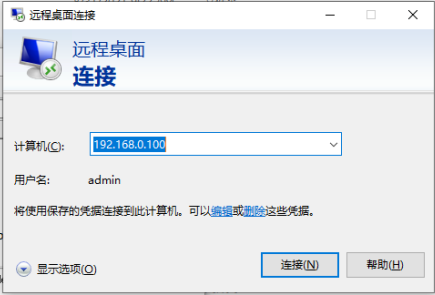

输入分析仪管理IP 192.168.0.100，点击连接按钮

远程桌面登录分析仪内置系统
