【51单片机】3-5【串口通信】串口发送字符给电脑

1.硬件

• 51最小系统

2.软件

• 发送一个字符a给PC电脑

#include "reg52.h"
#include "intrins.h"

sfr AUXR = 0x8E;


void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x1;
	SCON = 0x40;//选择串口工作方式1，REN不使能
	TMOD &= 0x0F;
	TMOD |= 0x20; //定时器1工作在8位自动重载

	TH1 = 0xFD;
	TL1 = 0xFD; //9600波特率根据公式算出的初始值
	TR1 = 1; //定时器开始工作！
//	ES = 1;
//	EA = 1;
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	char data_msg = 'a';

	//配置C51串口的通信方式
	UartInit();

	while(1){
		Delay1000ms();
		//往发送缓冲区写入数据，就完成数据的发送
		SBUF = data_msg;
	}
}

• 发送一个字符串给PC电脑

#include "reg52.h"
#include "intrins.h"

sfr AUXR = 0x8E;

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x40; //配置串口工作方式1，REN不使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){//字符串以\0结尾
		sendByte(*str);
		str++;//指针偏移
	}
}

void main()
{

	//配置C51串口的通信方式
	UartInit();

	while(1){
		Delay1000ms();
		//往发送缓冲区写入数据，就完成数据的发送
		sendString("chenlichen shuai\r\n");// \r\n换行
	}
}

• PC电脑串口中断控制LED

#include "reg52.h"
#include "intrins.h"

sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd;

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{

	D5 = 1;
	//配置C51串口的通信方式
	UartInit();

	while(1){
		Delay1000ms();
		//往发送缓冲区写入数据，就完成数据的发送
		sendString("chenlichen shuai\r\n");
	}
}

void Uart_Handler() interrupt 4
{
	if(RI)//中断处理函数中，对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			cmd = SBUF;
			if(cmd == 1){
				D5 = 0;//点亮D5
			}
			if(cmd == 0){
				D5 = 1;//熄灭D5
			}
	}

	if(TI);
}

• 字符串型指令处理

#include "reg52.h"
#include "intrins.h"
#include <string.h>


#define SIZE 12
sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd[SIZE];

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{

	D5 = 1;
	//配置C51串口的通信方式
	UartInit();

	while(1){
		Delay1000ms();
		//往发送缓冲区写入数据，就完成数据的发送
		sendString("VLAB\r\n");
	}
}

void Uart_Handler() interrupt 4
{
	static int i = 0;//静态变量，被初始化一次
	if(RI)//中断处理函数中，对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			cmd[i] = SBUF;
			i++;
			if(i == SIZE){
				i = 0;
			}
			if(strstr(cmd,"en")){
				D5 = 0;//点亮D5
				i = 0;
				memset(cmd,'\0',SIZE);//清空数组
			}
			if(strstr(cmd,"se")){
				D5 = 1;//熄灭D5
				i = 0;
				memset(cmd,'\0',SIZE);
			}
	}

	if(TI);
}

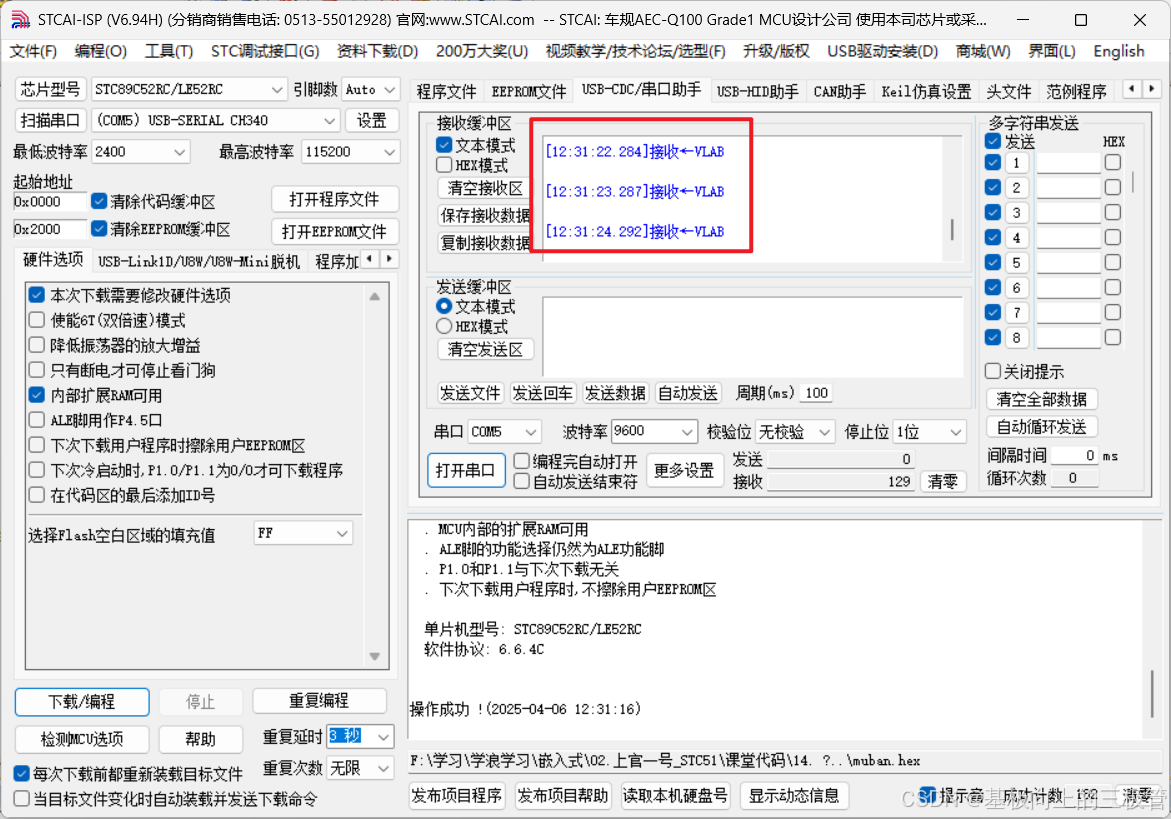

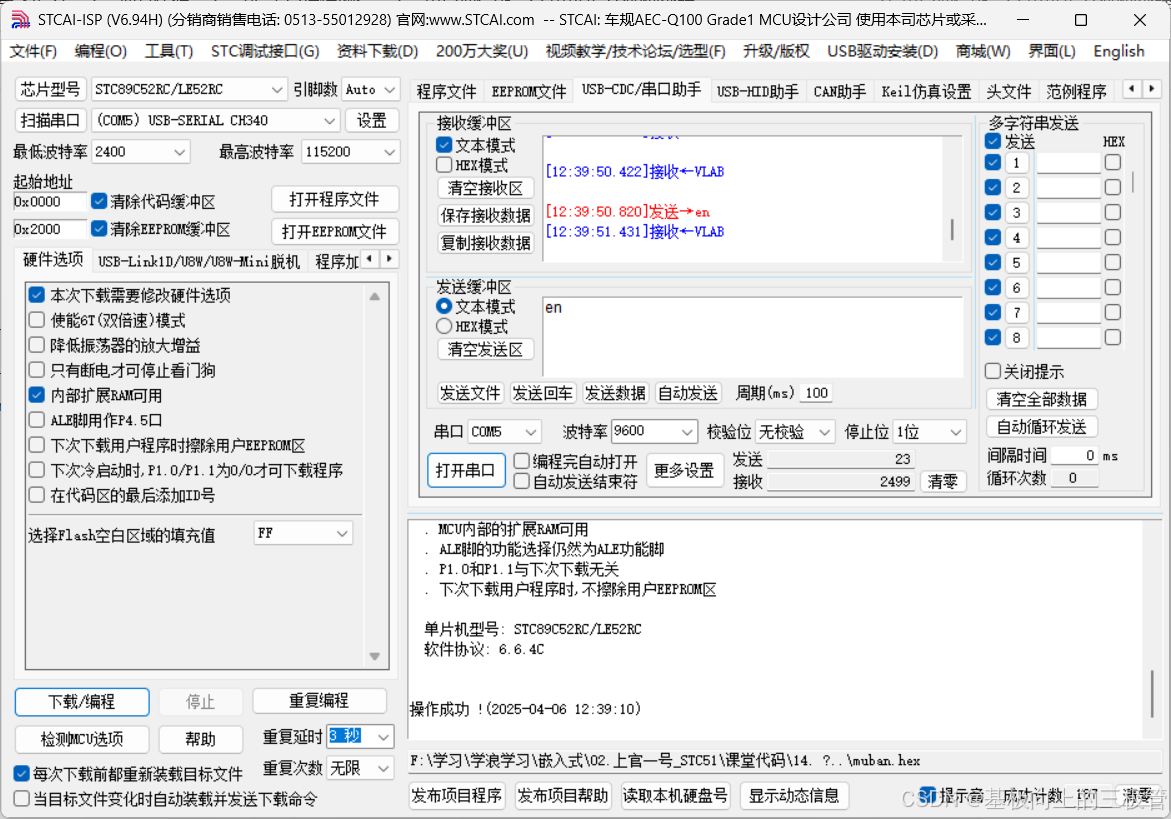

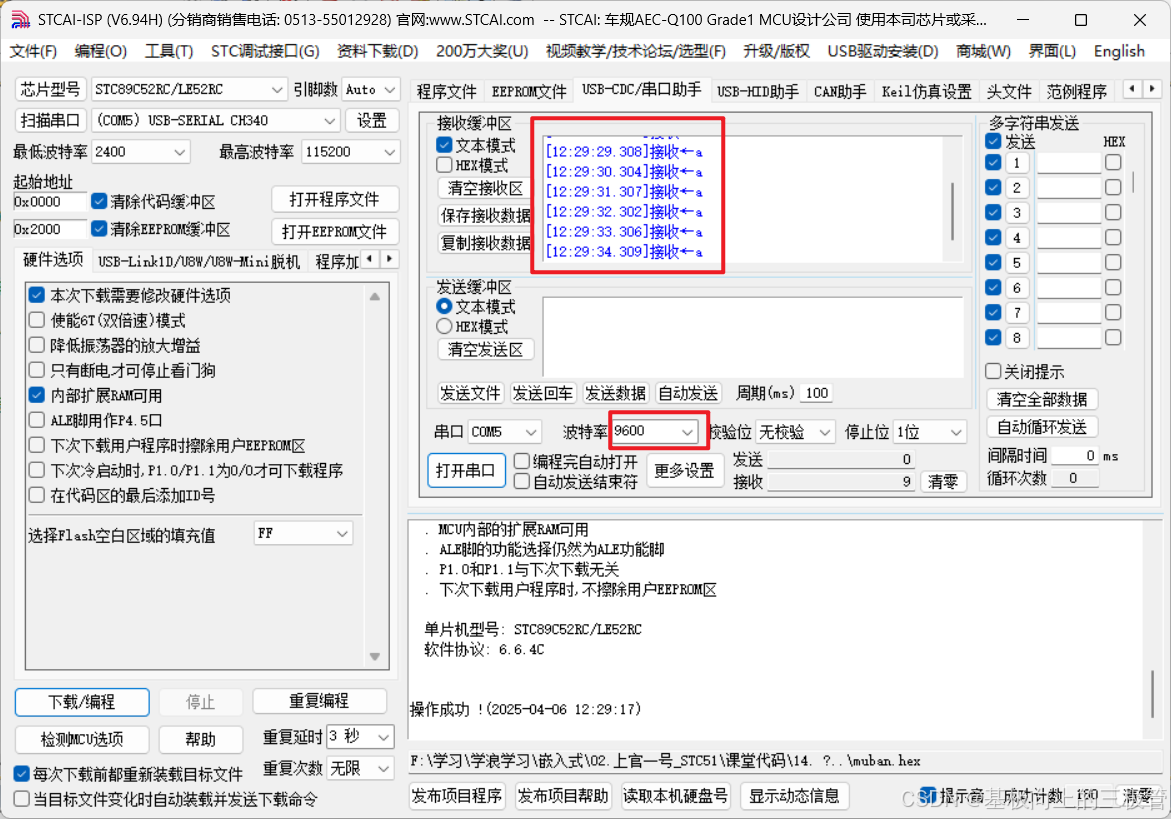

3.实物效果

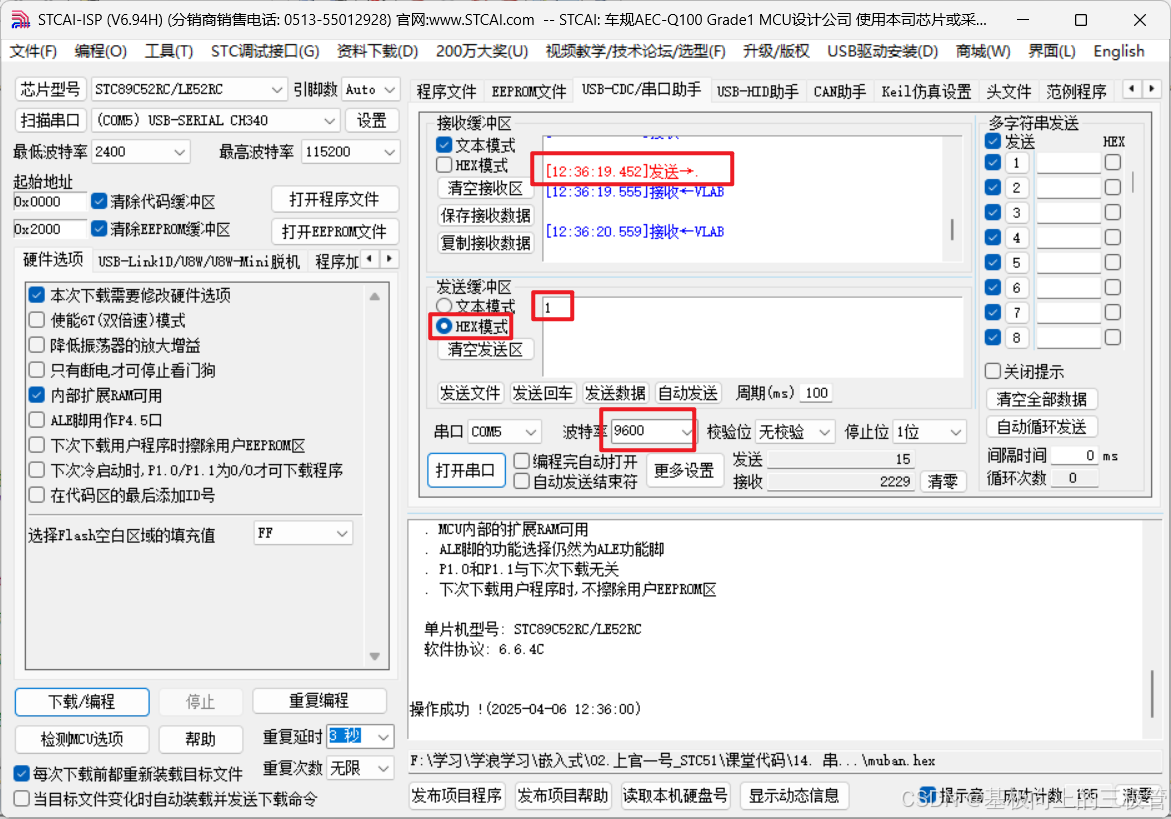

• 发送1或0时，应选择HEX16进制模式


接线

单片机	LED
P3.7	负极
5V	正极
