1.任务调度

在建立完任务后紧接着调用任务调度函数，便会使系统运行起来

void vTaskStartScheduler( void )  // 启动任务调度器

概要来说，任务调度函数主要做了下面几件事：

创建空闲任务，如果使用软件定时器，还会创建定时器
设置中断优先级，包括 PendSV 和 SysTick
开启第一个任务，由 SVCHandler 实现

任务调度器触发了 SVC 中断来启动第一个任务，之后的工作都靠 PendSV 和 SysTick 中断触发来实现。接下来就来唠唠这三个中断，这三个中断都是在 FreeRTOSConfig.h 的配置文件中进行了宏定义。

/* Definitions that map the FreeRTOS port interrupt handlers to their CMSIS
   standard names. */
#define vPortSVCHandler    SVC_Handler
#define xPortPendSVHandler PendSV_Handler

/* IMPORTANT: FreeRTOS is using the SysTick as internal time base, thus make sure the system and peripherials are
              using a different time base (TIM based for example).
 */
#define xPortSysTickHandler SysTick_Handler

如果这三个中断函数与移植平台有重定义冲突，前两个应该使用 FreeRTOS 定义的函数，SysTick_Handler使用STM32中断文件内定义的函数，但需要进行修改。至于原因，跟这三个中断的功能有关

SVC_Handler：开启第一个任务函数，只在任务调度中使用一次
PendSV_Handler：触发任务切换
SysTick_Handler：时间片调度，同一优先级有多个任务，其本质也是触发 PendSV 中断

void SysTick_Handler(void)
{
	HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */
#if (INCLUDE_xTaskGetSchedulerState == 1 )
	if (xTaskGetSchedulerState() != taskSCHEDULER_NOT_STARTED)
  	{
#endif /* INCLUDE_xTaskGetSchedulerState */
    xPortSysTickHandler();
#if (INCLUDE_xTaskGetSchedulerState == 1 )
  	}
#endif /* INCLUDE_xTaskGetSchedulerState */
}

2.任务切换

2.1 SVC 和 PendSV

在上一节中也提到了这两个中断的中断服务函数的功能，这里再详细介绍一下。
（1） SVC 中断
SVC是系统服务调用，由 SVC 指令触发调用。在 FreeRTOS 中用来在任务调度中开启第一个任务。触发指令：

svc 0

（2） PendSV 中断

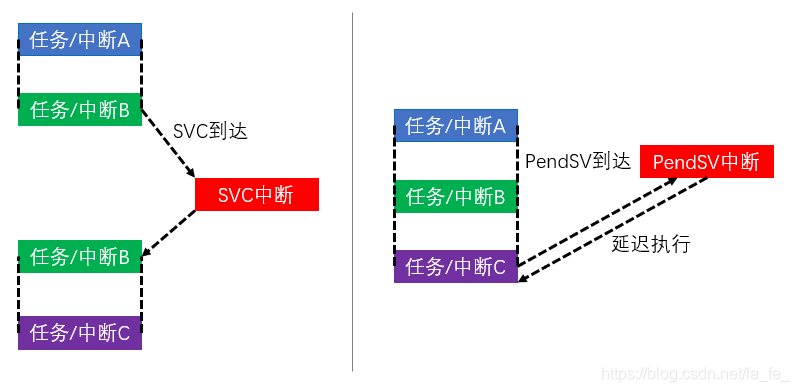

与SVC相关的是PendSV中断，称为可悬起的系统调用。两者不同之处在于响应速度，SVC中断是要求被立刻得到响应的，而PendSV中断则可以延迟被响应，也就是PendSV中断可以先“悬起”，待其它重要中断被执行完成后再处理它。
在这里插入图片描述

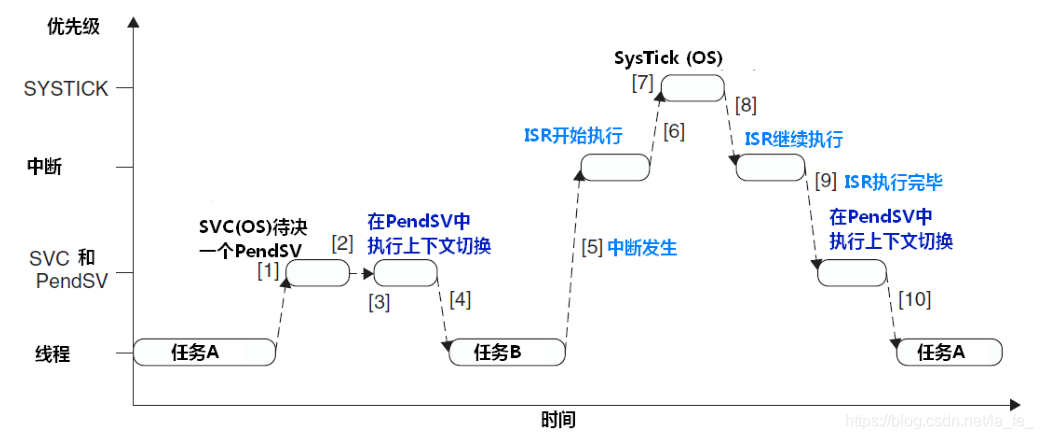

PendSV 中断的意义在于当需要发生任务切换时，如果当前正在执行一个中断，则等待中断执行完毕后，再进行任务切换。即不允许打断中断来切换任务。
悬起PendSV的方法是：手工往NVIC的PendSV悬起寄存器中写1，悬起后，如果优先级不够其它中断高，则将延迟等待执行。

portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;  // 向中断控制和状态寄存器的bit28写入1挂起PendSV来启动PendSV中断

在这里插入图片描述

2.2 上下文

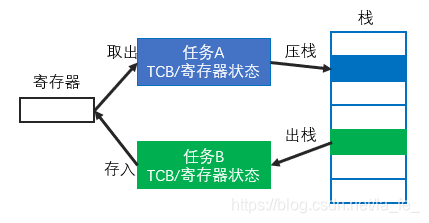

任务切换的本质是任务上下文的切换，上文其实就是待切出任务（当前正在运行）的任务控制块TCB和CPU相关寄存器状态，下文就是待切入（抢占）任务的任务控制块TCB和CPU相关寄存器状态。
寄存器是宝贵资源，某个时刻只能储存某个任务的值，要使得当前任务的寄存器状态得到保留，需要把当前的寄存器压栈，恢复的时候再弹出到寄存器，这样一个寄存器就可以不断使用了。
在这里插入图片描述

2.3 切换场景

发生任务切换的场合有2个，一个是优先级抢占，另一个是时间片轮转。在FreeRTOS中的表达为：

系统调用 ⇌ 优先级抢占
SysTick中断 ⇌ 时间片轮转

其中优先级抢占不一定是高优先级抢占，可能的情况还有任务调用系统API主动放弃CPU，让其它任务先行等等。如执行一个系统调用：taskYIELD()。
而时间片轮转发生在相同优先级的任务中，SysTick中断是FreeRTOS的周期性中断，每隔一段时间就会发生中断，调度器需要在里面执行一些自身的程序。

无论是哪个场合，最终都需要PendSV中断的处理，比如系统调用taskYIELD()，跟踪源码可以发现设置如下

taskYIELD()
	portYIELD()
		portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;

而跟踪SysTick中断服务函数最终也会发现有一样的设置。表明时间片调度实现任务切换也是通过 PendSV 标志位置位触发 PendSV 中断实现，但有个前提条件，就是同一优先级有多个任务。

SysTick_Handler()
	xPortSysTickHandler();
		portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;

最终都是portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT，意思是手工往NVIC的PendSV悬起寄存器中写1。

扩展一点，在任务切换选择下一个要运行的任务时，有两种方法，通过宏configUSE_PORT_OPTIMISED_TASK_SELECTION 控制，1 表示硬件方法，否则使用通用方法。

通用方法：从就绪列表中选取，适用于任何处理器，但效率低
硬件方法：每个 bit 代表一个优先级，获取前导零个数判断最高优先级

2.4 PendSV_Handler

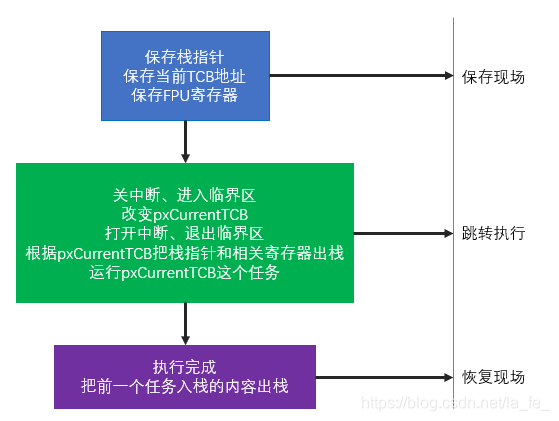

因为任务切换最终都会发生PendSV中断，在PendSV中断服务函数中进行，中断服务函数为PendSV_Handler，但是在FreeRTOSConfig.h中被改名为xPortPendSVHandler，内容使用汇编编写的，它主要的工作如下
在这里插入图片描述
比较关心的是改变pxCurrentTCB（回顾上一文），用到了一个函数vTaskSwitchContext()，调用层次下

vTaskSwitchContext()
	taskSELECT_HIGHEST_PRIORITY_TASK()
		portGET_HIGHEST_PRIORITY()		//得到高优先级任务
		listGET_OWNER_OF_NEXT_ENTRY()	//设置pxCurrentTCB

到此，在PendSV_Handler中断服务函数中，就完成了任务的切换。

3.总结

SVC中断就是软中断，给用户提供一个访问硬件的接口
PendSV中断相对SVC来说，是可以被延迟执行的，用于任务切换
任务切换可以发生在系统调用中，也可以发生在时间片轮转中
无论哪个情况，任务切换最终都会进入PendSV中断服务函数
任务切换的过程为：保存现场、跳转到下一个任务、恢复现场
